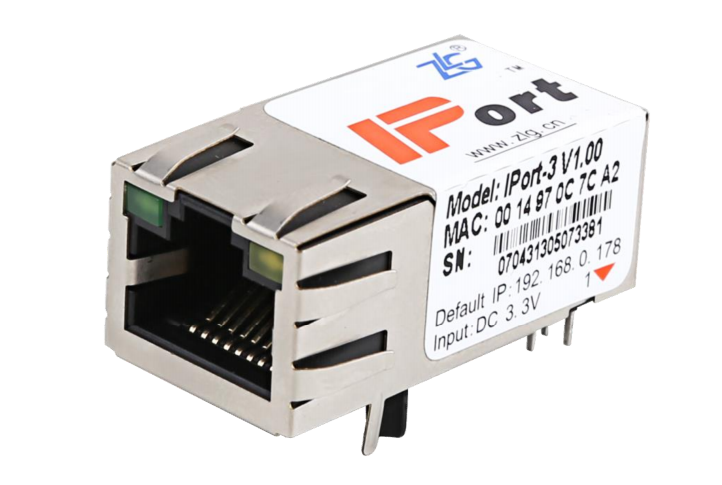

IPORT-3

User Manual 类别 内容 关键词 IPort-3,以太网,串口 摘 要 IPort-3 以太网转串口模块使用说明 嵌入式以太网转串口模块 版本 日期 原因 V1.00 2016-04-17 IPort-3 用户手册初稿 V1.01 2016-09-02 IPort-3 用户手册修正 V1.02 2017-08-07 修改公司名称，更改销售网络信息 V1.03 2018-02-05 更新产品机械尺寸图，产品图片 V1.04 2018-03-23 增加搜索不到设备排查步骤，AT 配置流程图 V1.05 2018-03-08 修改公司名称 V1.06 2019-07-15 修复参数描述问题 嵌入式以太网转串口模块 目 录 1. 功能简介................................................................................................................... 1 1.1 概述............................................................................................................................... 1 1.1.1 IPort-3 模块功能特点 .......................................................................................... 1 1.1.2 产品特性 ........................................................................................................... 2 1.2 产品规范 ....................................................................................................................... 3 电气参数 ........................................................................................................... 3 1.2.1 机械尺寸 ........................................................................................................... 3 1.2.2 温度特性 ........................................................................................................... 4 1.2.3 2. 硬件部分说明........................................................................................................... 5 2.1 2.2 2.3 硬件电路说明 ............................................................................................................... 5 硬件连接使用说明 ..................................................................................................... 11 IPort-3 的常用应用参考 ............................................................................................ 11 2.3.1 TTL 电平的应用 ................................................................................................ 11 2.3.2 232 电平的应用 .................................................................................................. 12 3. 工作模式................................................................................................................. 13 3.1 3.2 3.3 3.4 TCP Server 模式 ......................................................................................................... 13 TCP Client 模式 .......................................................................................................... 13 Real COM 模式 .......................................................................................................... 14 UDP 模式.................................................................................................................... 14 4. IPort-3 模块 IP 地址 ................................................................................................ 16 4.1 4.2 4.3 设备 IP 出厂设置 ....................................................................................................... 16 用户获取设备 IP ........................................................................................................ 16 PC 机与模块网段检测 ............................................................................................... 17 5. ZNetCom 软件配置................................................................................................. 18 5.1 5.2 5.3 5.4 安装配置软件 ............................................................................................................. 18 获取设备配置信息 ..................................................................................................... 19 修改设备配置信息 ..................................................................................................... 21 保存恢复设置 ............................................................................................................. 22 5.4.1 保存设置 ......................................................................................................... 22 5.4.2 恢复设置 ......................................................................................................... 23 5.5 恢复出厂设置 ............................................................................................................. 23 5.5.1 通过配置软件来恢复出厂设置 ..................................................................... 23 5.5.2 通过硬件来恢复出厂设置 ............................................................................. 24 5.6 升级固件 ..................................................................................................................... 24 6. 使用 AT 命令配置 .................................................................................................. 25 6.1 利用超级终端工具 ..................................................................................................... 25 超级终端使用方法 ......................................................................................... 25 6.1.1 6.2 AT 命令 ....................................................................................................................... 30 使用 AT 命令概述 .......................................................................................... 30 6.2.1 使用 AT 命令详细说明 .................................................................................. 31 6.2.2 6.2.3 控制命令 ......................................................................................................... 34 I 嵌入式以太网转串口模块 6.2.4 设备信息配置命令 ......................................................................................... 37 6.2.5 串口信息配置命令 ......................................................................................... 40 6.3 AT 命令配置实例 ....................................................................................................... 48 7. Web 浏览器配置 ..................................................................................................... 49 7.1 7.2 访客设置模式 ............................................................................................................. 49 管理员配置模式 ......................................................................................................... 50 7.2.1 功能设置 ......................................................................................................... 51 7.2.2 更改密码 ......................................................................................................... 52 备份恢复 ......................................................................................................... 53 7.2.3 8. 固件升级................................................................................................................. 54 9. 附录......................................................................................................................... 60 TCP 和 UDP 中默认已经被占用的端口列表....................................................................... 60 常见故障处理............................................................................................ ! 产品问题报告表.......................................................................................................... 61 产品返修程序.............................................................................................................. 62 10. 免责声明............................................................................................................... 63 声明................................................................................................ II ! 嵌入式以太网转串口模块 IPort-3 是广州致远电子有限公司开发的一款多功能嵌入式以太网串口数据转换模块， 它内部集成了 TCP/IP 协议栈，用户利用它可以轻松完成嵌入式设备的网络功能，节省人力 物力和开发时间，使产品更快的投入市场，增强竞争力。 IPort-3 模块集成 10/100M 自适应以太网接口，串口通信波特率高达 921.6Kbps。IPort-3 模块具有 TCP Server、TCP Client、UDP、Real COM 等多种工作模式，支持最多四个连接， 支持域名访问等功能。 IPort-3 模块是 IPort-2 模块的升级版模块，功能完全与 IPort-2 兼容，性能比 IPort-2 更 优。 LAN：         10/100M 自适应以太网接口； 支持 AUTO MDI/MDIX，可使用交叉网线或平行网线连接； 内置 服务器，方便客户进行网页配置； 网络断开后自动断开连接，保证整个网络可靠的建立 连接； 支持 ，满足通过域名实现通讯的需求； 支持多连接，支持连接校验密码和连接后发送特定数据，满足 个以内用户 同时管理一个嵌入式模块的设备； UDP 方式下支持单机或多机通讯，满足多个用户同时管理一个嵌入式模块的设备； 支持先进的安全机制，防止未经授权者的非法访问，提供防火墙 IP 地址筛选，最 多设置 8 个认证 IP 或 IP 段。    波特率在 300bps~921.6Kbps 之间可任意设定； 灵活的串口数据分帧设置，满足用户各种分包需求； 支持虚拟串口工作方式，提供 Windows 虚拟串口驱动，让用户串口设备无逢升级 至以太网通讯方式，无需修改原有串口软件。  工作方式可选择 TCP Server、TCP Client、UDP 和 Real COM 等多种工作模式，工 作端口，目标 IP 地址和端口均可设定； 支持 UDP 多播模式。     提供通用配置函数库，方便用户使用 VC、VB、Delphi 和 C++Builder 开发应用程 序进行二次开发； 兼容 Socket 工作方式(TCP Server、TCP Client、UDP 等)，上位机通讯软件编写遵 从标准的 Socket 规则； 提供 Windows 平台配置软件函数库，包含简单易用的 API 函数库，方便用户编写 自己的配置软件。 1 嵌入式以太网转串口模块    支持本地和远程的系统固件升级； 支持 AT 命令配置； 支持远程配置。 32-bit ARM Cortex-M3 microcontroller。 LAN   以太网：10/100Mbps； 保护：内建 2KV 电磁隔离。  TTL×1：TXD、RXD、GND。      校验：None、Even、Odd、Space、Mark； 数据位：5、6、7、8； 停止位：1、1.5、2； 流控：无； 波特率：300bps 至 921.6Kbps。   Ethernet：ARP、ICMP、IGMP、UDP、TCP、HTTP、DHCP、DNS、UDP 组 播； 工具软件：ZNetCom 配置软件、ZNetCManage 虚拟串口服务器软件、TCP/UDP 测试工具； 配置方式：Web 浏览器、Windows 超级终端、Telnet、串口。   输入电源：3.3V DC； 功耗：满载电流 195mA。  尺寸(L×W×H)：33×16.8×13.6(mm)  商业级：-25~75℃   IPort-3：-40~85℃，5~95%RH ； 参数配置方式。  2 嵌入式以太网转串口模块 IPort-3 提供丰富的参数配置方式。        可使用 Windows 平台配置软件配置参数； 提供 Windows 平台配置软件函数库，包含简单易用的 API 函数库，方便用户 编写自己的配置软件； 可使用 Web 浏览器配置参数； 可使用 Windows 系统自带超级终端软件配置参数； 支持 AT 命令配置，方便用户使用嵌入式设备配置参数； 独立的 Console 串口用于超级终端配置和 AT 命令配置； 独立的 TCP 配置端口，支持超级终端软件和 Telnet 配置。 静态参数：电源 除非特别说明，下表所列参数是指 Tamb =25℃时的值。 VDP 3V3 模块电压 3.15 3.3 3.45 V I DP 3V 3 模块电流 - 195 - mA 静态参数：数字管脚 VIH 2.0 高电平输入电压 VIL 串口及 IO 低电平输入电压 VOH 相关管脚 高电平输出电压 I=4mA 低电平输出电压 I=4mA VOL 2.9 3.3 5 V 0.8 V 3.3 V 0.4 V 用户如需安装 IPort-3，可参考图 1.1 所提供的外观机械尺寸[公制单位表示]，图中规定 了产品的长、宽、高，以及部分机械结构。 用户如需制作 IPort-3 底板（主板） ，可参考图 1.1 所以提供的定位参数[公制单位表示]。 3 嵌入式以太网转串口模块 图 机械尺寸 IPort-3 -25~75 4 -40~85 嵌入式以太网转串口模块 下面我们分别介绍 IPort-3 模块的外引管脚和评估板的使用。 模块的外形如图 2.1 所示，从图 2.2 我们可以看出 IPort-3 模块有 2 排外引管脚，靠里面 的一排共 6 针，排列为 1～6 管脚；后面一排共 6 针，排列为 7～12 管脚。 图 产品外形 (注：图片中 MAC 地址和 SN 编号以及版本号以实物为准) 5 嵌入式以太网转串口模块 图 模块 布局图（正视图） 表 模块管脚名称 1 COM_CFG IN 7 NC 保留 2 FUNCTION_IO I/O 8 VCC3.3 ―― 3 RST IN 9 GND ―― 4 NC 保留 10 TXD OUT 5 NC 保留 11 RXD IN 6 NC 保留 12 NC 6 保留 嵌入式以太网转串口模块 表 2.1 中的管脚定义如下： 管脚 1：COM_CFG 是串口配置控制脚，方向为输入。该引脚为高电平或悬空时，则工 作在正常工作模式；为低电平时，则工作在串口配置模式。在正常工作模式下，串口收发的 数据是以太网的转发数据，在串口配置模式下，串口发送配置命令，设置模块的工作参数或 获取模块的工作状态参数，该管脚内部有弱上拉； 管脚 2：FUNCTION_IO 是模块的功能管脚，具体功能请看 6.3.522 节； 管脚 3：RST 是模块的复位管脚，低电平有效，在该管脚输入一大于 20us 的负脉冲， 模块复位（模块内部有上电复位电路，该管脚可悬空） ； 管脚 4～6：NC 是模块的保留管脚，可悬空； 管脚 7：保留，原 IPort-1 的 NET_LINK 灯，已在 IPort-3 上 LED 实现了； 管脚 8：VCC3.3 是模块的电源正极输入管脚，输入电压为 3.3V 直流； 管脚 9：GND 是模块的电源地管脚； 管脚 10：TXD 是模块串口信号输出管脚； 管脚 11：RXD 是模块串口信号输入管脚； 管脚 12：保留，原 IPort-1 的 NET_R/T 灯，已在 IPort-3 上 LED 实现了； 评估板示意图如图 2.3 所示。 图 模块评估板 评估板是方便用户进行模块测试和应用的一个示例平台。评估板上包括 5V DC 供电电 源接口、IPort 模块插座、RS-232 接口等。 IPort 模块 RJ45 接口管脚排列如 所示。 7 嵌入式以太网转串口模块 PIN 1 2 3 6 Signal TX+ TX- RX+ RX- 图 2.4 RJ45 接口信号说明 RS-232 接口，我们使用了其中的 3 根线 RXD 、TXD、GND，管脚排列如图 2.5 所示。 图 接口管脚排列 由于 IPort-3 模块没有 RS-485 数据收发方向控制端，因此 IPort-3 模块不能使用评估板 上的 RS-485 接口。 IPort-3 模块评估板采用 5V 供电。 RST 按键是 IPort-3 模块的复位按键。 关于功能管脚的跳线设置如表 2.2，功能管脚的具体功能请参考 6.3.522 节。 表 功能简介 功能管脚选择 RTS 工作方式，并输出 到 RS-232 接口的 第7脚 功能管脚跳线选择说明 功能管脚选择 WDT 输出工作 方式，连接到 CAT706 的第 6 脚 功能管脚选择 CTS 工作方式，并连接 到 RS-232 接口的 第8脚 跳线接法 模块串口跳线说明如表 2.3 所示。 表 模块串口跳线说明 8 功能管脚可工作 在任意方式，用 户可以经 J4 的 FUN_IO 引出 嵌入式以太网转串口模块 功能简介 模块 TXD、RXD 脚输出到 RS-232 接 口上。 RXD 脚不接到 RS-232 接口， 模块 TXD、 用户可以通过 J4 上的 TXD、RXD 脚引 出。 跳线接法 串口配置跳线，如果该跳线短接，将进入串口配置模式。如果该跳线断开，则进入正常 工作模式，模块串口配置跳线说明如表 2.4 所示。 表 功能简介 模块串口配置跳线说明 模块进入串口配置模式，用户可以通 过串口去配置模块的参数。 模块进入正常工作模式，用户可以通过 串口去传输数据。 跳线接法 J1、J2 选择跳线用于切换 J1 模块和 J2 模块座的所有管脚。在使用 J1 模块时将跳线跳 到 J1 的一侧（出厂默认状态） ，J1 模块是焊接在评估板上的 IPort 模块；如果客户独立购买 了 IPort 模块，则可以把该模块插到 J2 插座上，并把跳线跳到 J2 一侧，用户就可以对新购 买的模块进行相关的测试。 最后介绍的是评估板 J2 插座与 IPort-3 模块的连接。如图 2.6 所示，首先观察模块的引 出管脚的 1 脚的位置，然后在评估板上找出插座的 1 脚的地方，对应插紧即可。之后记得把 选择跳线 J1、J2 跳到 J2 一侧。 图 评估板与 的连接方式 9 嵌入式以太网转串口模块 评估板电路图如图 2.7 所示， 用户在应用 IPort-3 模块做二次开发时可以参考该图设计。 DP3V3 SMD050,1812,* DP3V3 C4 104 1 2 3 DP3V3 DP5V0 C2 104 D2 SMBJ5.0A DP3V3 C7 104 C13 104 DP3V3 DP3V3 C19 103 C12 104 C15 103 U1 SPX1117M3-3.3 3 VIN GND DP5V0 NET_LINK_1 NET_RT_1 R1 DP3V3 3.3K C17 10uF/16V D3 POWER C6 104 0 0 1 C16 C5 100uF/25V 104 2 VOUT IPORT COM_CFG_1 1 1 FUNCTION_IO_1 2 2 SYSRST_13 3 4 4 5 5 6 6 NET_LINK_1 7 7 DP3V3 8 8 GND 9 9 10 10 11 11 NET_RT_1 12 12 DP3V3 13 13 14 14 15 15 DP3V3 16 16 SHELL1 SHELL2 F1 电源供电 C14 J5 RST 104 C20 DP3V3 104 FUNCTION_IO 5 DP3V3 SYSRST R2 10K JP3 COM_CFG R10 C3 10uF/16V 1 2 10 8 NET_LINK11 14 17 DP3V3 R3 NET_RT 20 3K DP3V3 MR VCC GND PFI B2 B3 B4 B5 B6 B7 SIP7X3 U7 1 2 3 4 B1 8 7 6 5 WDO RESET WDI PFO JP4 nRST WDI IMP706SESA UART0接口 J3 5 9 4 8 CTS_O 3 7 RTS_O 2 6 1 DB9 SYSRST JP5 DP3V3 16 2 6 15 RTS_O CTS_O 14 13 7 8 VCC C1+ V+ V- C1C2+ GND C2- T1OUT T1IN R1 IN R1OUT T2OUT T2IN R2 IN R2OUT 232TXD 1 2 3 1 IPort-3 COM_CFG_1 COM_CFG_2 FUNCTION_IO_1 FUNCTION_IO_2 SYSRST_1 SYSRST_2 NET_LINK_1 NET_LINK_2 NET_RT_1 NET_RT_2 JP1 JP2 NET_LINK_2 NET_RT_2 COM_CFG FUNCTION_IO SYSRST NET_LINK GND DP3V3 3 4 5 11 RTS 12 CTS 10 232TXD 9 232RXD GND NET_RT 评估板原理图 7 12~16 10 102/2KV C18 102/2KV J2 IPORT COM_CFG_2 1 1 FUNCTION_IO_2 2 2 SYSRST_23 3 4 4 5 5 6 6 NET_LINK_2 7 7 DP3V3 8 8 GND 9 9 10 10 11 11 NET_RT_2 12 12 DP3V3 13 13 14 14 15 15 DP3V3 16 16 J4 DP3V3 图 1 3 4 6 7 9 10 12 13 15 16 18 19 21 232RXD FUNCTION_IO JP6 RTS FUNCTION_IO CTS A1 C1 A2 C2 A3 C3 A4 C4 A5 C5 A6 C6 A7 C7 1 2 3 4 5 6 7 8 9 10 11 12 CON12 0 0 COM_CFG 2 S1 SHELL1 SHELL2 SYSRST C21 102/2KV C22 102/2KV 嵌入式以太网转串口模块 一般情况下，模块可以供用户进行二次开发，使用户的产品从串口升级到以太网接口。 而评估板加模块的一般应用是，使用它们做一个桥接的功能，以太网连接到网络上，然后串 口连接到用户的设备，让 PC 机可以通过网络来控制用户的设备，如图 2.8 所示。 图 模块使用示意图 用户在对模块和评估板做测试的时候，可以使用评估板配套的网线（交叉线）连接 PC 机的网卡接口与评估板的以太网接口，然后用评估板配套串口线（交叉线）连接 PC 机的串 口和评估板的 RS-232 接口。这样就构成了一个简单的测试网络，用户可以通过 PC 机的网 卡接口发送/接收数据，由串口进行接收/发送数据。光盘配套中 ZNetCom 软件具有这样的功 能，供用户使用。 IPort 模块的一般有两种应用情况：IPort 模块串口的 TTL 电平直接接到 MCU 上；模块 串口的 TTL 电平接到 232 电平转换芯片上。 IPort 模块的第 10、11 引脚分别是由 CPU 端直接引出来的串口 TX、RX，是 TTL 电平。 用户在设计自己的底板时要注意 TX 线和 RX 线要与 IPort 模块的 TX 和 RX 交叉连接。如图 2.9 所示。 11 嵌入式以太网转串口模块 图 模块的 电平参考图 当用户需要 232 电平时，可以通过在 IPort 模块上加一个 232 电平转换芯片来实现。具 体的连线参考示意图如图 2.10 所示。 图 模块的 12 电平参考图 嵌入式以太网转串口模块 IPort-3 模块支持 4 种工作模式，介绍如下： 在 TCP 服务器（TCP Server）模式下，IPort-3 模块不会主动与其它设备连接。它始终等 待客户端（TCP Client）的连接，在与客户端建立 TCP 连接后即可进行双向数据通信。 在该模式下，客户端通过网口对应的“工作端口（见 0） ”连接 IPort-3 模块。 在 TCP 客户端（TCP Client）模式下，IPort-3 模块将主动与预先设定好的 TCP 服务器 连接。如果连接不成功，客户端将会根据设置的连接条件不断尝试与 TCP 服务器建立连接。 在与 TCP 服务器端建立 TCP 连接后即可进行双向数据通信。 13 嵌入式以太网转串口模块 在该模式下，TCP 服务器 IP 由“目标 IP（见 0） ”确定；TCP 服务器端口由“目标端 口（见 17） ”确定。 “目标端口”和“目标 IP”共有４组，IPort-3 模块会根据设置的连 接数依次连接这 4 组参数指定的 TCP 服务器，直到连接成功。 在 Real COM 模式下，它实际工作于 TCP Server 模式，上位机运行的一个后台服务程序 将主动连接 IPort-3 模块，并在 PC 端增加一个串口，这个串口就是 IPort-3 模块的串口。该 模式可以用于“PC 机通过串口与串口设备通信”方式的无缝升级。 与以上模式使用的 TCP 协议不同，UDP 模式使用 UDP 协议进行数据通信。UDP 是一 种不基于连接的通信方式，它不能保证发往目标主机的数据包被正确接收，所以在对可靠性 要求较高的场合需要通过上层的通信协议来保证数据正确；但是因为 UDP 方式是一种较简 单的通信方式，所以它不会增加过多的额外通信量，可以提供比 TCP 方式更高的通信速度， 以保证数据包的实时性。事实上，在网络环境比较简单，网络通信负载不是太大的情况下， UDP 工作方式并不容易出错。工作在这种方式下的设备，地位都是相等的，不存在服务器 和客户端。 在 UDP 模式下，可以将设备配置成组播模式。当多个设备加入同一个组播后，设备之 间可以通过 组播端口号来进行通讯 。当设备的 组播 地址 不符合 组播 地址标准 （224.0.0.1~239.255.255.255）时，设备即使启用了组播模式，模块也只能工作在 UDP 模式。 14 嵌入式以太网转串口模块 在该模式下，IPort-3 模块使用“工作端口（见 0） ”来接收用户设备发送的 UDP 数据 包；IPort-3 模块的串口端收到的数据将发送到 4 组有效“目标 IP（见 0） ”的“目标端 口（见 17） ” 。 15 嵌入式以太网转串口模块 在使用 IPort-3 模块之前，我们需要知道设备的 IP 地址等网络参数，IPort-3 模块支持“静 态获取”和“动态获取”两种 IP 获取方式。 “静态获取”指设备使用保存的“IP 地址” 、 “子 网掩码”和“网关”设置，这种方式是设备出厂默认值； “动态获取”指设备使用 DHCP 协 议，从网络上的 DHCP 服务器获取 IP 地址、子网掩码和网关等信息。 IPort-3 模块默认 IP 地址为：192.168.0.178。 当用户忘记模块的 IP 地址或模块使用 DHCP 协议自动获取 IP 地址时， 可通过 ZNetCom 软件获取设备当前的 IP 。 ZNetCom 软件是运行在 Windows 平台上的 IPort-3 模块的配置软件，不论 IPort-3 模块 的当前 IP 是多少，都可以通过 ZNetCom 软件获取 IPort-3 模块的当前 IP，并对其进行配置。 使用 ZNetCom 软件获取 IPort-3 模块 IP 的步骤如下。 ① 连接硬件：使用网线将设备的 LAN 口连接至 PC 机网口，接上电源。 ② 安装 ZNetCom 软件：ZNetCom 软件的安装方式见图 5.1 安装配置软件一节，请使用最 新版本，用户可在以下链接中下载到最新版本的软件。 http://www.zlg.cn/ethernet/down/down/id/73.html 点击 运行 ZNetCom 软件，出现如图 4.1 所示界面。 图 软件运行界面 16 嵌入式以太网转串口模块 出现如图 4.2 所示界面，可以获取模块 IP 地址。 点击 图 软件搜索设备 注：如果搜索不到设备，请按以下步骤排查，  IPort-3 供电电压 3.3V，电流需 190mA 以上；  如果电脑有多网卡，需要在软件界面【配置】-【绑定网卡】-【选择网卡】 ，选择对应的网卡；  更新最新版本的 ZNetCom 配置工具；  如果对 IPort-3 设置了“动态获取 IP”的方式，则必须接到路由器上，不能采用直连的方式； 并且路由器需启用 DHCP 功能，由路由器的 DHCP 服务器自动分配 IP 给 IPort-3；  请关闭防火墙，杀毒软件；如果不关闭，请确保没有拦截 UDP 广播以及 UDP 的 8800（搜索）， 8801（配置）端口； 用户在使用 PC 机与 IPort-3 模块进行通信前，需要保证用户的 PC 机内有以太网卡，而 且该 PC 机的 IP 设置与 IPort-3 模块须在同一个网段内。 IPort-3 模 块 在 出 厂 时 设 定 了 一 个 默 认 的 IP 地 址 （ 192.168.0.178 ） 和 网 络 掩 码 （255.255.255.0） ，用户可以按图 4.3 所示的流程检查该设备是否和用户 PC 机在同一网段。 图 PC IP IP 模块 IPort-3 IP 与 机是否处于同一网段检查流程 IP IPort-3 设置好 IP 之后，您就可以与 IPort-3 模块通信了。 17 PC 嵌入式以太网转串口模块 ZNetCom 软件是运行在 Windows 平台上的 IPort-3 模块配置软件，用户可以通过 ZNetCom 软件实现获取 IPort 模块 IP、 查看和更改设备配置参数和升级设备固件等多种功能。 双击如图 5.1 所示的 ZNetCom3.21_Setup.exe 文件，开始安装。 图 安装文件 出现如图 5.2 所示的欢迎窗口，点击【下一步】继续。 图 欢迎界面 如图 5.3 所示的窗口被打开，该窗口询问您需要安装的目录（默认安装到 C:\Program Files\ZNetCom Utility 目录） ，如果需要更改安装目录，可以点击【浏览】按钮。 图 选择安装路径 18 嵌入式以太网转串口模块 点击【安装】开始把文件拷贝到安装目录中，安装完成后弹出如图 5.4 所示的安装成功 的提示窗口，点击【完成】退出安装软件。 图 安装完成提示窗口 这时配置软件就安装完成了， 请用户再检测一下是否已经使用配套的网线连接好 IPort-3 模块和 PC 机网卡。 运行 ZNetCom 软件出现如图 5.5 所示界面。 图 点击工具栏中的 运行界面 按钮，ZNetCom 配置软件开始搜索连接到 PC 机上的 IPort 模块，如图 5.6 所示。在搜索窗口中，我们可以看到搜索到的模块，及对应的 MAC 地址和 IP 地址。搜索窗口在 10 秒后自动关闭，用户也可以点击【停止】按钮让它关闭。 19 嵌入式以太网转串口模块 图 软件搜索设备 搜索完成后，被搜索到的设备将出现在 ZNetCom 软件的设备列表中，如图 5.7 所示。 图 获取 模块配置属性 双击设备列表中的设备项，或选定设备项后，单击工具栏中的 栏中的 按钮，出现如图 5.8 所示“获取设备信息”对话框。 20 按钮或属性 嵌入式以太网转串口模块 图 获取配置数据对话框 当“获取设备信息”对话框消失以后，用户就可以从属性栏中看到如图 5.9 所示的 IPort-3 模块配置信息。 图 模块配置信息 使用 ZNetCom 软件修改 IPort-3 模块配置信息时需要设备配置密码（默认值为 “88888” ） ， 用户根据需要在属性栏中修改设备配置信息后，在当前密码中填入设备配置密码，单击 按钮即可完成设备配置信息修改。 21 嵌入式以太网转串口模块 图 修改 模块配置 属性栏中每项参数的具体含义可以参看 6.3AT 命令中的对应 AT 命令项说明。 为方便用户批量修改 IPort-3 模块配置信息，ZNetCom 软件提供了配置信息导入/导出功 能。导入/导出功能按钮位于属性栏上，如图 5.11 所示。 图 点击 模块配置信息导入 导出功能 按钮，在弹出的“另存为”对话框中，根据需要选择保存目录、填写保存 的文件名后，点击【保存】按钮后，模块配置信息将以 XML 格式保存起来。 22 嵌入式以太网转串口模块 图 点击 保存设备配置信息 按钮，在弹出的“打开”对话框中，选择保存的模块配置信息文件，点击 【打开】按钮后，ZNetCom 软件将导入文件中保存的设置。 图 打开设备配置信息 用户如果修改了一些值，使模块不能工作了（如改错了 IP 地址、子网掩码或忘记了密 码），用户可以通过以下两种方法来恢复出厂设置：通过配置软件来使模块恢复出厂设置； 通过硬件来使模块恢复出厂设置。 23 嵌入式以太网转串口模块 首先在 ZNetCom 软件的设备列表中选上需要恢复的设备，然后点击菜单“配置”－> “恢复出厂设置”，在弹出窗口上填入该设备的 MAC 地址，然后点击该窗口上的“恢复出 厂设置”按钮即可，如图 5.14 所示。 图 恢复出厂设置窗口 IPort-3 模块还提供了硬件恢复出厂设置的功能：在模块上电前，将模块的第 2 管脚（见 表 2.1）短接到 GND，然后再对模块上电，则模块即可恢复出厂设置。 如用户使用我公司所提供的评估板，如图 5.15 所示。该评估板已将 IPort-3 模块的第 2 管脚引出来了，用户只需要在评估板上电前将该管脚与 GND 短接，然后再上电，则 IPort-3 模块即可恢复出厂设置。 图 硬件恢复出厂设置 固件升级也是通过 ZNetCom 软件进行，升级方法请参考第 8 章。 24 嵌入式以太网转串口模块 IPort-3 模块支持通过串口或网络的 AT 命令配置，通过标准的 AT 命令格式给用户提供 一种简单方便的接口，使用户可以使用单片机等嵌入式设备自己编写配置软件对 IPort-3 模 块进行配置。如图 6.1 所示，通过串口超级终端执行 AT 命令对模块进行配置。 图 命令行方式 使用超级终端配置时可使用 COM 或 TCP/IP 两种方式连接。两种连接方式的通讯参数 如下： TCP/IP TCP/IP 方式需设置目标 IP 及端口号为 IPort-3 模块的 IP 及配置端口号即可（默认出厂 值为 IP：192.168.0.178；PORT：3003） 。 IP PORT COM 串口方式需设置串口参数与 IPort-3 的串口参数相同（默认出厂值为 19200 ） ，并通过拉 低 COM_CFG 管脚进入。 COM_CFG COM_CFG 150ms 150ms 新建连接 打开超级终端软件，为新建的连接输入一个任意名字(如：IPort-3） ，并选择相应图标， 完成后点击“确定”按钮，对新建的连接进行配置。 25 嵌入式以太网转串口模块 图 超级终端新建连接 选择连接方式 首 先 选 择 国 家 代 码 及 您 所 在 地 区 区 号 ， 当 使 用 TCP/IP 连 接 方 式 时 ， 请 选 择 TCP/IP(Winsock)； 使用串口连接方式时， 选择与 IPort-3 模块配置串口相连的 PC 串口 COM。 图 连接方式选择 连接参数配置 使 用 TCP/IP 连 接 方 式 时 ， 主 机 地 址 设 为 IPort-3 模 块 的 IP 地 址 （ 出 厂 值 为 “192.168.0.178” ） ，端口号设置为 IPort-3 模块的配置端口号（出厂值为“3003” ） ，如图 6.4 所示。 26 嵌入式以太网转串口模块 图 连接属性设置 使用串口连接方式时，波特率、数据位、停止位及奇偶校验信息需与模块的当前值一致， 并将数据流控制选择“无” ，如图 6.5 所示。 图 串口属性设置 超级终端参数配置结束后，连接即可进入 AT 命令登录界面，如 所示。 27 ! 嵌入式以太网转串口模块 COM_CFG 28 嵌入式以太网转串口模块 系统上电 等待两秒，系 统初始化完成 是否进行 串口配置 拉低COM_CFG管脚，等待200ms 发送“ n”命令， 进入命令行配置模式 发送“AT+LOGIN=88888（或用户自己设定的密 码） /r/n”命令， 登录到配置状态 上次发送AT命令 到这次发送AT命令 的时间间隔是 否超过120S 发送AT配置命令 本次配置是否 完成 复位模块， 拉高串口配置脚， 并等待200MS. 退出串口配置模块 （运行用户的应用代码） 是否需要再次进 行串口配置 拉低串口配置脚， 并等待200MS 29 嵌入式以太网转串口模块 AT 命令方式给用户提供了一种简单方便的标准接口，主要用于用户使用单片机等嵌入 式设备对 IPort-3 模块进行配置。 IPort-3 模块支持标准 AT 命令格式，支持任意大小写，且总以“AT”开头，以“\r\n” 结尾。它的命令、返回值及参数说明格式固定，主要体现为 4 种格式： 一种单纯的命令，格式为 AT＋\r\n，如退出等命令：AT+EXIT\r\n。 用 来 列 出 该 命 令 的 可 能 参 数 、 使 用 说 明 等 ， 格 为 AT ＋ =?\r\n ， 如 ： AT+NAME=?\r\n。 用来查询该命令当前参数值，格式为 AT ＋?\r\n，如：AT+NAME?\r\n。 用于设置参数，格式为 AT＋=\r\n，如：AT+IP=192.168.0.178\r\n。 其返回值有“错误信息”和“正确信息”2 种，而“错误信息”又有 6 种，如表 6.1 所 示。 表 6.1 类型 AT 命令返回值 条件 返回值 命令不是以“AT”开头。 \r\n0_Command Invalid\r\nERROR\r\n 未登录。 \r\n1_No Login\r\nERROR\r\n 使用“AT+LOGIN ”登录时，密码错误。 \r\n2_PassWord Error\r\nERROR\r\n 命令不存在。 \r\n0_Command Invalid\r\nERROR\r\n 错误 设置参数时，当输入的参数类型不对（如需 \r\n3_Parameter Format Error\r\nERROR\r\n 信息 要数字，但输入的是字母）或输入的参数的 值超过范围（如需要的值小于 256，但输入 的值大于 255 ）时。 设置参数时，当输入的参数数目小于需要的 \r\n4_Parameter Number Error\r\nERROR\r\n 参数数目时。 对只读属性参数进行设置时。 \r\n5_Parameter Read Only\r\n 正确 查询命令，读取该命令的当前值。 \r\n[] Value is: ""\r\nOK\r\n 信息 帮助命令，获取帮助信息。 \r\n
