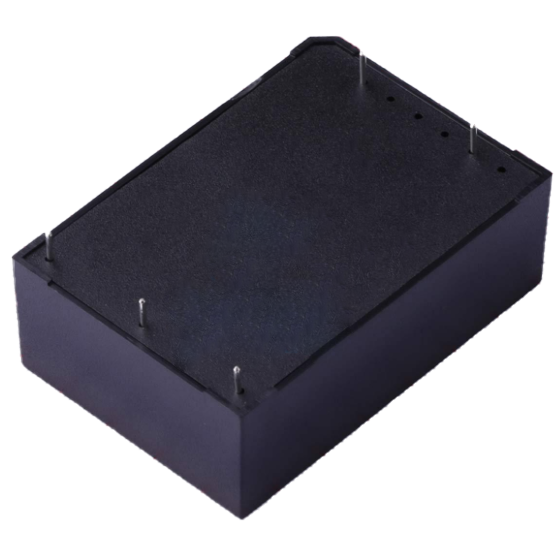

TAS25-12-W

腾达电源 TDPOWER TA20～25 系列 AC-DC 电源 产品特点 ▶宽压输入 85～265VAC,100～370VDC,47～400Hz ▶高可靠性,高精度稳压输出,低纹波噪声 ▶满载使用功率 20W,25W, ▶低空载功耗≤0.15W,满载效率范围 82%～85% ▶满足单路/双路/双路隔离输出,隔离耐压≥2500VAC ▶输出过流保护,输出短路保护自恢复 ▶工作温度：-40℃～+85℃ ▶通过 CE 认证,符合 RoHS 标准 ▶CE-EMC: B-E191227384 ▶CE-LVD: B-E191227385 应用范围 ▶TA20 系列电源是一款小体积交直流两用电源模块，输入范围 85～265VAC,100～370VDC，满载输出可满足 20W,25W;低空 载功耗≤0.15W,效率范围 82%～85%;满足单路/双路/双路隔离输出,隔离耐压≥2500VAC; 工作温度-40℃～+85℃; 输入 欠压保护，过流保护，输出短路保护自恢复。 ▶该系列广泛应用于电力、新能源、仪器仪表、物联网、工控控制、办公及民用等行业中。 ▶当应用有较高电磁兼容要求时，须参考本系列产品的 EMC 外围应用电路。 输入特性 项目 说明 输入电压范围 85～265VAC，短时间可抗 280VAC 电压冲击 输入频率范围 47～400Hz 推荐保险管 2A 慢熔保险管 待机功耗 ≤0.15W 输出特性 项目 说明 Vo1≤±2% 输出电压精度 Vo2≤±5% 线性调整率 ≤0.5% 负载调整率 ≤1% 温度系数 ≤0.02%/℃ 短路保护 长期短路保护，自恢复 过流保护 ≥120% 北京恒大腾达科技有限公司 Tel:010-82967628 第 1 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA20～25 系列 AC-DC 电源 一般特性 项目 说明 隔离电压 ≥2500VAC 绝缘电阻 500VDC,≥100MΩ 开关频率 典型 65KHz 工作温度范围 -40～85℃ 存储温度范围 -40～105℃ 存储湿度 ≤95%RH 手工焊接 350～400℃，时间≤5S 焊接温度 波峰焊接 260±5℃，时间 5～10S 冷却方式 自然冷却 平均无故障工作时间 200000h 隔离电容 1000pF 外壳材质 塑壳 EMC 特性 EMI EMS 传导骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS B 辐射骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS B 静电放电 IEC/EN61000-4-2 辐射抗扰度 IEC/EN61000-4-3 脉冲群抗扰度 IEC/EN61000-4-4 浪涌抗扰度 IEC/EN61000-4-5 传导骚扰抗扰度 IEC/EN61000-4-6 电压暂降、跌落和短时中断 抗扰度 北京恒大腾达科技有限公司 Tel:010-82967628 IEC/EN61000-4-11 第 2 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA20～25 系列 AC-DC 电源 产品选型列表 型号 输入电压 VAC 输出电压 Vo1 输出 Vo2 输出电流 Io1 输出 Io2 纹波噪声 （mV） 典型效率 最大容载 uF TAS20-5-W 85～265VAC 5.05 4 50 82% 4700 TAS20-12-W 85～265VAC 12 1.67 50 85% 3300 TAS20-15-W 85～265VAC 15 1.34 80 85% 2200 TAS20-24-W 85～265VAC 24 0.84 100 85% 1000 TAS20-48-W 85～265VAC 48 0.42 100 85% 470 TAS25-5-W 85～265VAC 5.05 5 50 82% 4700 TAS25-12-W 85～265VAC 12 2.1 50 85% 3300 TAS25-15-W 85～265VAC 15 1.67 80 85% 2200 TAS25-24-W 85～265VAC 24 1.05 100 86% 1000 TAD20-5-W 85～265VAC 5.05 -5.05 2 2 50 82% 2200/2200 TAD20-12-W 85～265VAC 12 -12 0.84 0.84 50 85% 1600/1600 TAD20-15-W 85～265VAC 15 -15 0.67 0.67 80 85% 1000/1000 TAD20-24-W 85～265VAC 24 -24 0.42 0.42 100 85% 470/470 TAD20-5-WI 85～265VAC 5.05 -5.05 2 2 50 82% 2200/2200 TAD20-12-WI 85～265VAC 12 -12 0.84 0.84 50 85% 1600/1600 TAD20-15-WI 85～265VAC 15 -15 0.67 0.67 80 85% 1000/1000 TAD20-24-WI 85～265VAC 24 -24 0.42 0.42 100 85% 470/470 TAD20-05V05-WI 85～265VAC 5.05 5.05 3 1 50 82% 4700/1000 TAD20-05V12-WI 85～265VAC 5.05 12 3 0.4 50 84% 3300/1000 TAD20-05V15-WI 85～265VAC 5.05 15 3 0.4 100 84% 3300/1000 TAD20-05V24-WI 85～265VAC 5.05 24 2 0.4 100 85% 3300/470 备注 1，TADXX-XX-WI,“I”代表双路之间隔离，不共地。 备注 2，TADXX-XXVXX-WI,“V”代表双路输出中，第二路电流大于 200mA，非稳压输出。 备注 3，如上型号如参数不满足客户需求，可以按客户需求定制，请联系销售部门。 北京恒大腾达科技有限公司 Tel:010-82967628 第 3 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA20～25 系列 AC-DC 电源 产品原理图 典型应用图 图1 一般应用电路 图2 EMC 解决方案 外部电路元器件的典型值 产品型号\ 元件 FUSE MOV1 CX LDM MOV 为压电 CX 为安规电 LDM 为差模 阻，推荐值为 容， 电感，推荐 14D471K 104K/275V 值为 47UF TAS20-5-W TAS20-12-W T2A/250V TAS20-15-W TAS20-24-W 北京恒大腾达科技有限公司 Tel:010-82967628 LCM CY1,CY2 LCM 为共 模电感， 推荐值为 10mH C1 105K/50V Y2，102M C2 TVS 470uF/16V P6KE6.8A 220uF/25V P6KE15A 220uF/25V P6KE18A 100uF/35V P6KE27A （瓷片电 容） 第 4 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA20～25 系列 AC-DC 电源 降额曲线图 结构图及引脚定义 型号/引脚号 1 2 3 4 5 6 7 8 9 TASXX-XX-W 单路输出 L N FG NP Vo- NP NP NP Vo+ TADXX-XX-W 双路共地 L N FG NP Vo2 NP COM NP Vo1 TADXX-XX-WI 双路隔离 L N FG NP Vo1- Vo1+ NP Vo2- Vo2+ 备注：NP 为无管脚，NC 为空管脚 包装信息：一盒 12 只，一箱 15 盒共 180 只。 重量信息：约 92g/只，毛重一盒约 1.2 Kg，毛重一箱约 17Kg。 北京恒大腾达科技有限公司 Tel:010-82967628 第 5 页 共 5 页 WWW.TDPOWER.CN
