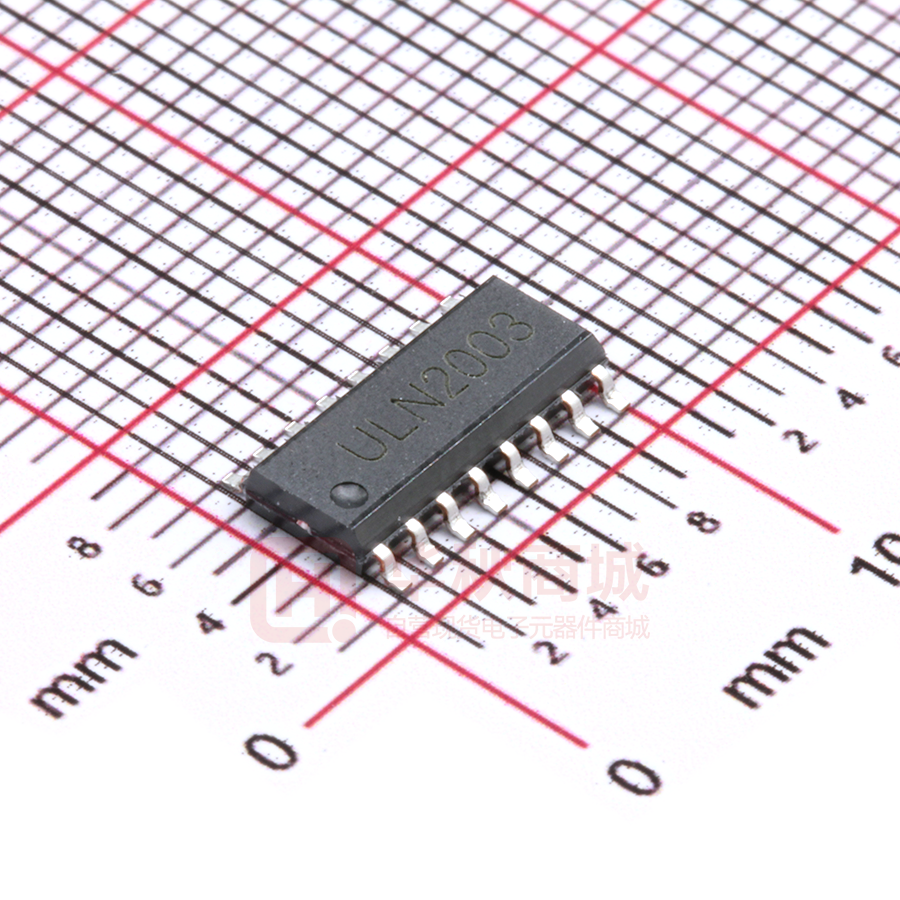

深圳市英锐芯电子科技 ULN2003 双极型线性集成电路 达林顿晶体管阵列 ULN2003是一个单片高电压、高电流的达林顿晶体管阵列集成 电路。它是由7对NPN达林顿管组成的，它的高电压输出特性和阴 极箝位二极管可以转换感应负载。单个达林顿对的集电极电流是 500mA。达林顿管并联可以承受更大的电流。此电路主要应用于继 电器驱动器，字锤驱动器，灯驱动器，显示驱动器（ LED气体放 电），线路驱动器和逻辑缓冲器。 ULN2003 的每对达林顿管都有一个 2.7kΩ 串联电阻，可以直接 和TTL或5V CMOS装置。 DIP-16 主要特点 额定集电极电流（单个输出） 高电压输出：50V * 输入和各种逻辑类型兼容 * 继电器驱动器 * 500mA SOP-16 * 逻辑框图 示意图(每对达林顿管) 1B 1 16 1C 2B 2 15 2C 3B 3 14 3C 4B 4 13 4C COM 2.7kΩ OUPUT C INPUT B 5B 5 12 5C 6B 6 11 6C 7B 7 10 7C E 8 9 COM 7.2kΩ 3kΩ E 电话：0755-82568882 邮箱：idchip@indreamchip.com 传真：0755-82568886 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场Ａ座１３０８ 深圳市英锐芯电子科技 ULN2003 双极型线性集成电路 极限参数(Tamb=25°C) 参 数 符号 集电极和发射极之间的电压 VCE 输入电压 VI 集电极电流峰值 Io 总的发射端电流 IOK 功率消耗 Pd 工作温度 Topr 贮存温度 Tstg 注：除非特别指定，所有的电压都相对于发射极/基极端E。 电气特性参数 (除非特别指定，Tamb=25°C) 参 数 输入电压 集电极-发射极饱和电压 集电极切断电流 前进箝位电压 关闭状态输入电流 输入电流 反向箝位电流 输入电容 传播迟延时间，低电平到高 电平输出 传播迟延时间，高电平到低 电平输出 转换后高电平输出电压 测试图 符号 参数范围 单位 50 V 30 V 500 mA 500 mA 950 Tamb=25°C mW 495 Tamb
