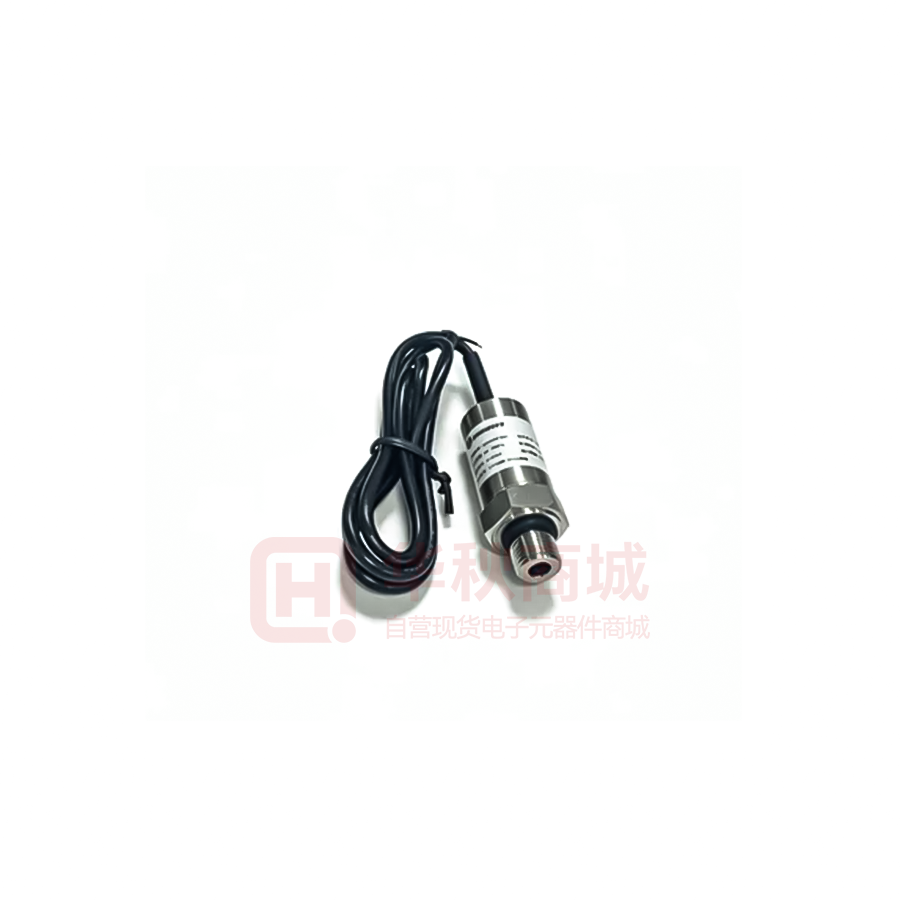

SA-1004-001

压力传感器 SA-1004-001 规格书 Pressure Sensor SA-1004-001 Specification Sheet Spec. No. 规格书编号：S0568 版次 Rev. Rev.：1.0 变 更 内 容 Revision History 首 版 Original release 1.0 Page：1/5 发出日期 Issue Date 制 作 Issue by 复 核 Checked by 批 准 Approved by 2022-4-20 黄哲伦 / 严子光 1. 产品简介 本压力传感器是基于玻璃微熔技术的硅压阻式传感器，由前端不锈钢 316L 成型精密加工，玻璃微熔接 半导体硅晶圆片，加后端高精度的信号调理芯片组成。产品外壳采用 304 不锈钢材质，该结构使之能够测量 所有与 316L 和 304 不锈钢兼容的流体介质。 外界压力作用产生的信号经过两次校准（模拟补偿+信号调理 芯片处理）后，以 4~20mA 模拟信号的形式输出。 Each product has been calibrated in plant to ensure the well accuracy in different environment 每个产品都已经在工厂里进行了标定，以确保产品在各种环境中的测量精度 2. Product characteristic 产品特性 参数 最小 典型 最大 单位 供电电压 12 24 30 VDC 输出信号 4~20mA 精度 (%FS） 绝缘电阻 -0.15 - 0.15 %F.S. 100M - - Ohms 1.6 - Mpa - RATED 3.2Mpa RATED 4.8Mpa 常温下 工作压力 过载压力 2X - 爆破压力 3X - 总误差 -0.5 0.5 % F.S 补偿温度 -20 70 ºC 工作温度 -40 85 ºC 储存温度 -40 125 ºC 2 ms - 响应时间 压力循环寿命 说明 1 千万次 循环 (包括非线性，迟滞，重复性） 引线与外壳间 表压 全温度保证±1%总误差精度范围 0 & 1.6Mpa 交变压力 深圳市信威电子有限公司 FM-RD-008 REV.: B 压力传感器 SA-1004-001 规格书 Pressure Sensor SA-1004-001 Specification Sheet Spec. No. 规格书编号：S0568 负载电阻 （ohm） Page：2/5
