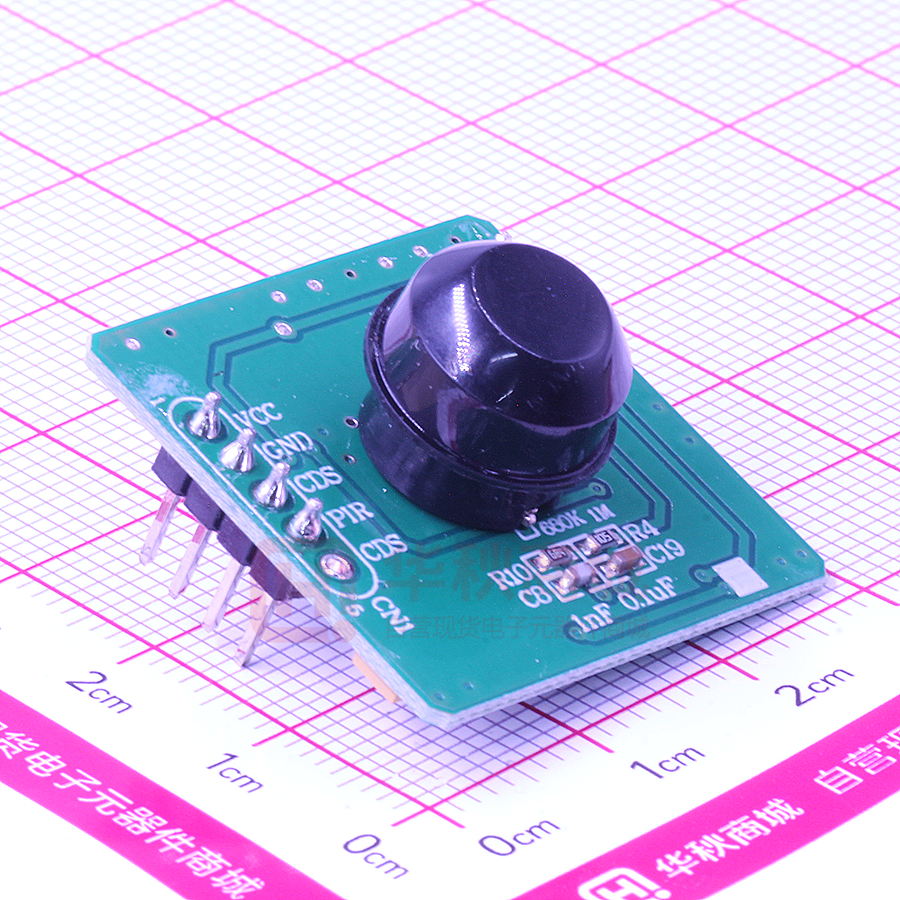

SW-30 人体红外感应模块
尺寸图
单位:mm
介绍
N/C焊接固定
SW- 30模 块 是 一 款 多 功 能 、 低 成 本 的 被 动 红
外人体感应模块。模块能在其规格范围内
产生高低电平信号检测人体移动。模块采
用高性能双元热释电传感单元并配以最优
信号处理电路,具有如下特点。
保留
PIR:信号输 出
优异的移动探测能力。
GND:接地
VCC:供电(5VDC)
宽泛的供电电压范围。
360°全方向菲涅尔圆顶透镜。
公差 :
极低功率消耗。
注:菲涅尔透镜是将多个透镜面集成于同
一镜片上,镜片更轻、更薄且易于安装。
应用
被动红外感应模块能集成到以下应用环境。
光控传感器
暖通空调恒温控制
卫生间通风系统
室内空气净化
设计说明
如要最大范围监测,请勿阻挡圆顶透镜的
任意部分。
模块对横向移动比纵向移动(朝向模块移
动)感应更灵敏。
供电电压务必稳定以保证检测的可靠性。
售货机
注:
1. 端子脚位置及方向可定制更改。
模块框图
2. 探测距离及角度范围扩大可定制。
R
NPN
检测范围
规格
红外传感器
双元热释电单元
工作电压
5±1.5VDC
消耗电流
小于1mA
预热时间
大约50s
输出信号
高或低电平
信号输出时间
1~5s
检测范围@25℃
4m×7m
墙:120°
检测分区
19分区
光学镜片
菲涅尔透镜
检测移动速度
0.15~3m/s
最大供电电压
7VDC
输出电压范围
0~5VDC
最大输出电流
1mA
操作温度
-20℃~50℃(4°F~122°F)
外形尺寸
28×28×10mm
