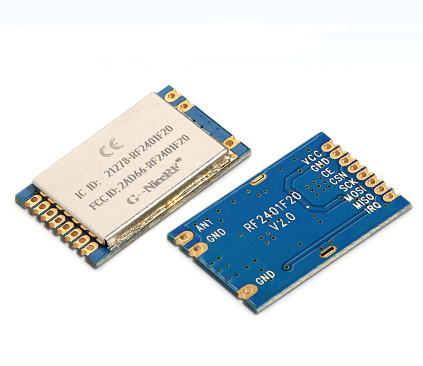

RF2401F20

RF2401F20 www.nicerf.cn 目 录 一、 产品描述.......................................................................................................................................3 二、 产品特点.......................................................................................................................................3 三、 应用领域.......................................................................................................................................3 四、 典型应用电路...............................................................................................................................3 五、 性能参数.......................................................................................................................................4 六、 脚位定义.......................................................................................................................................5 七、 通讯天线.......................................................................................................................................6 八、 机械尺寸（单位：mm）............................................................................................................ 6 附录 1：功能演示板............................................................................................................................... 7 附录 2：炉温曲线图............................................................................................................................... 9 注：文档修订记录 历史版本号 V1.0 V2.0 V2.1 V2.2 V2.3 V2.4 V2.5 V3.0 V3.1 发布时间 2014-9-5 2016-5-5 2016-9 2017-11 2018-12-22 2019-9 2020-2-26 2020-11 2022-4 修改内容 初次发布 修改部分参数 修改尺寸 增加 LAYOUT 注意事项 引脚定义修正 尺寸修正 修改了注意事项 修改部分描述和排版 增加了 TELEC 认证 V3.1 TEL:0755-23080616 FAX:0755-27838582 Email：sales@nicerf.com 第 2 页 共 9 页 RF2401F20 www.nicerf.cn 一、 产品描述 我司的 RF2401F20 模块采用的是 NORDIC 公司的原装进口 nRF24L01+器件，这是一款高集成 的 2.4G 无线 ISM 频段无线收发芯片。极低的接收灵敏度（-102 dBm）,再加上业界领先的 +20dBm 输出功率保证扩大范围和提高链路性能。 RF2401F20 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。 RF2401F20 已经获得了 CE、FCC、IC 和 TELEC 等多项认证，客户在做整机认证的时候可以 引用我们的认证。从而极大地节省时间和降低费用。 二、 产品特点  工作频率范围：2400-2525MHz  超低耗关机模式  最大输出功率：20dBm  支持跳频功能  灵敏度：-102dBm@250Kbps  定时唤醒功能  数据传输率：250Kbps,1Mbps,2Mbps  内部集成稳压器  GFSK 调制,126 个通道  工作电压范围：1.9-3.6 V  数据包通讯模式（收发 FiFo 3-32 字节）  工作温度范围：-40 ~ +85 °C 三、 应用领域  无线遥控器  轮胎气压监测  智能家居  健康监测  玩具控制  标签读写器 四、 典型应用电路 V3.1 TEL:0755-23080616 FAX:0755-27838582 Email：sales@nicerf.com 第 3 页 共 9 页 RF2401F20 www.nicerf.cn 五、 性能参数 ★ 以下参数为用 50 欧姆的铜轴线连接仪器测试所得 @VCC= 3.3V 参 数 最 小 典 型 最 大 单 位 条 件 运 行 条 件 工作电压范围 1.9 工作温度范围 -40 3.3 3.6 V 85 ℃ 电 流 消 耗 接收电流 23.5 24 mA 发射电流 135 150 mA 体眠电流
