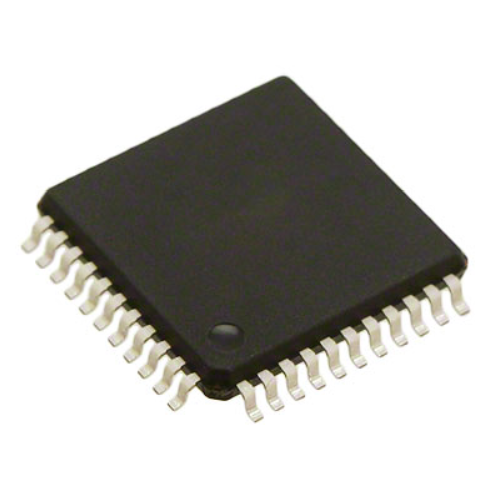

RN8302B

锐能微电能计量产品选型指南 Renergy 锐能微电能计量产品选型指南 Data: 2014-3-12 Rev: 1.0 Data: 2014-8-26 Rev: 1.1 Data: 2014-9-26 Rev: 1.2 深圳市锐能微科技有限公司 page 1 of 16 Rev 1.0 锐能微电能计量产品选型指南 Renergy 版本更新说明 版本号 修改时间 修改内容 V1.0 2014-3-12 创建 V1.1 2014-8-26 更改 RN8208C 定义 V1.2 2014-9-26 删除 RN8208C 深圳市锐能微科技有限公司 page 2 of 16 Rev 1.0 锐能微电能计量产品选型指南 Renergy 目录 1 单相计量芯片.............................................................................................................................. 4 1.1 选型列表............................................................................................................................... 4 1.2 RN8208G................................................................................................................................ 5 1.3 RN8209G................................................................................................................................ 6 1.4 RN8207C................................................................................................................................ 7 1.5 RN8209C................................................................................................................................ 9 1.6 RN8209D.............................................................................................................................. 11 2 三相计量芯片................................................................................................................................ 13 2.1 RN8302................................................................................................................................ 13 2.2 RN8302B.............................................................................................................................. 15 深圳市锐能微科技有限公司 page 3 of 16 Rev 1.0 锐能微电能计量产品选型指南 Renergy 1 单相计量芯片 1.1 选型列表 型号 RN8208G RN8209G RN8207C RN8209C RN8209D 功能 单相多功能 无零线计量 Spi、uart 单相多功能 零线防窃电 Spi、uart 三相锰铜表 地址片选 Uart 单相多功能 零线防窃电 uart 单相多功能 零线防窃电 Spi、uart 兼容性 与 RN8209G 管脚兼容 SSOP24 SOP16L SOP16L 与 RN8209G 管脚兼容 工作电压 5V 5V 3~5.5V 3~5.5V 3~5.5V 动态范围 5000:1 5000:1 8000:1 8000:1 8000:1 计量基准 2.5V±1% 2.5V±1% 1.25V±1% 1.25V±1% 1.25V±1% 温度系数 5ppm/℃ 5ppm/℃ 5ppm/℃ 5ppm/℃ 5ppm/℃ 计量 ADC 2路 3路 2路 3路 3路 功耗 15mW 15mW 15mW 15mW 15mW ADC 输 入 范围 1000mv 峰 值 1000mv 峰值 1000mv 峰 值 1000mv 峰 值 1000mv 峰值 计度器输出 ╳ ╳ ╳ ╳ ╳ 有功电能 √ √ √ √ √ 有功功率 √ √ √ √ √ 无功功率及 电能 ╳ ╳ √ √ √ 电压电流有 效值 √ √ √ √ √ 零线功率及 电流有效值 ╳ ╳ ╳ √ √ 频率测量 √ √ √ √ √ 直流偏置校 正 √ √ √ √ √ 通信接口 Spi/uart Spi/uart uart uart Spi/uart 封装 SSOP24L SSOP24L SOP16L SOP16L SSOP24L 深圳市锐能微科技有限公司 page 4 of 16 Rev 1.0 锐能微电能计量产品选型指南 Renergy 1.2 RN8208G 简介：        计量  提供两路∑-△ADC  有功电能误差在 5000:1 动态范围内
