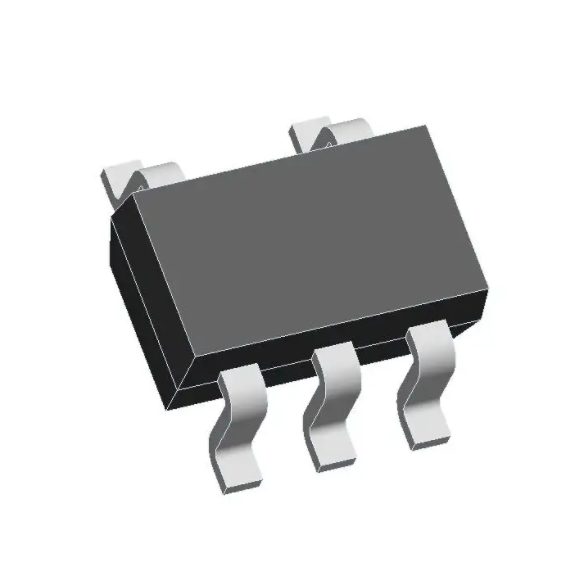

AiP74LV1T125GC353.TR

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次： B3 编号：AiP74LV1T125-AX-LJ-C031 表 835-11 AiP74LV1T125 e 带三态控制的单路单电源转换 or 缓冲器/线驱动器 i-c 产品说明书 说明书发行履历： 版本 发行时间 新制/修订内容 2017-09-A1 2017-09 新制 2021-09-A2 2021-09 工作温度修改为-40℃～+105℃；添加-40℃～+105℃参数表 2021-10-A3 2021-10 修改订购信息 2021-12-A4 2021-12 修改订购信息 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 栋 http://www.i-core. cn 邮编：214072 第 1 页 共 15 页 版本：2021-12-A4 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次： B3 编号：AiP74LV1T125-AX-LJ-C031 表 835-11 1、概 述 AiP74LV1T125是带三态输出的单路单电源转换缓冲器/线驱动器。低输入翻转点在VCC=3.3V时支 持1.8V输入电压并可以用于1.8V～3.3V的升压转换。此外，5V耐压输入引脚可实现电平向下转换（在 VCC=2.5V时，可实现3.3V2.5V转换）。使能输入（ OE ）控制三态输出。 OE 上的高电平导致输入 呈现高阻态。输出电平由电源电压供电并支持1.8V，2.5V，3.3V和5.0VCMOS电平。1.8V～5.0V的VCC 范围可以更好的兼容控制器或处理器。 其主要特点如下： ● 1.8V，2.5V，3.3V和5.0V的单电源电压转换器 ● 向上转换 VCC=2.5V 时 1.5V2.5V VCC=3.3V 时 1.8V3.3V VCC=5.0V 时 3.3V5.0V ● 向下转换 or VCC=1.8V 时 3.3V1.8V e VCC=1.8V 时 1.2V1.8V VCC=2.5V 时 3.3V2.5V VCC=3.3V 时 5.0V3.3V ● 5V耐压输入 ● 工作环境温度范围：-40℃～+105℃ ● 封装形式：SOT23-5/SOT353 i-c 订购信息： 编带： 产品料号 封装形式 打印标识 编带盘装数 编带盒装数 AiP74LV1T125GB235.TR SOT23-5 CJXX 3000 PCS/盘 30000 PCS/盒 AiP74LV1T125GC353.TR SOT353 CJXX 3000 PCS/盘 30000 PCS/盒 备注说明 塑封体尺寸： 2.9mm×1.6mm 引脚间距： 0.95mm 塑封体尺寸： 2.1mm×1.3mm 引脚间距： 0.65mm 注：“XX”为可变内容，表示年月，如实物与订购信息不一致，请以实物为准。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 栋 http://www.i-core. cn 邮编：214072 第 2 页 共 15 页 版本：2021-12-A4 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次： B3 编号：AiP74LV1T125-AX-LJ-C031 表 835-11 2、功能框图及引脚说明 2.1、功能框图 2 A Y 4 1 OE 图 1 逻辑符号 2 4 1 EN A Y or OE e 图 2 IEC 逻辑符号 图 3 逻辑框图 2.2、引脚排列图 5 VCC OE 1 A 2 i-c GND 3 4 Y 2.3、引脚说明 引脚 1 2 3 4 5 符 号 OE A GND Y VCC 功 能 使能输入 数据输入 地（0V） 数据输出 电源电压 2.4、功能表 输入 OE L L H 注：H=高电平；L=低电平；X=无关；Z=高阻态 A L H X 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 栋 http://www.i-core. cn 邮编：214072 输出 Y L H Z 第 3 页 共 15 页 版本：2021-12-A4 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次： B3 编号：AiP74LV1T125-AX-LJ-C031 表 835-11 3、电特性 3.1、极限参数 除非另有规定，Tamb=25℃ 输出电压 VO 输入钳位电流 输出钳位电流 输出电流 电源电流 地电流 贮存温度 总功耗 焊接温度 IIK IOK IO ICC IGND Tstg Ptot TL 条 件 — — 输出高电平或低电平状态 三态或断电状态输出 VI
