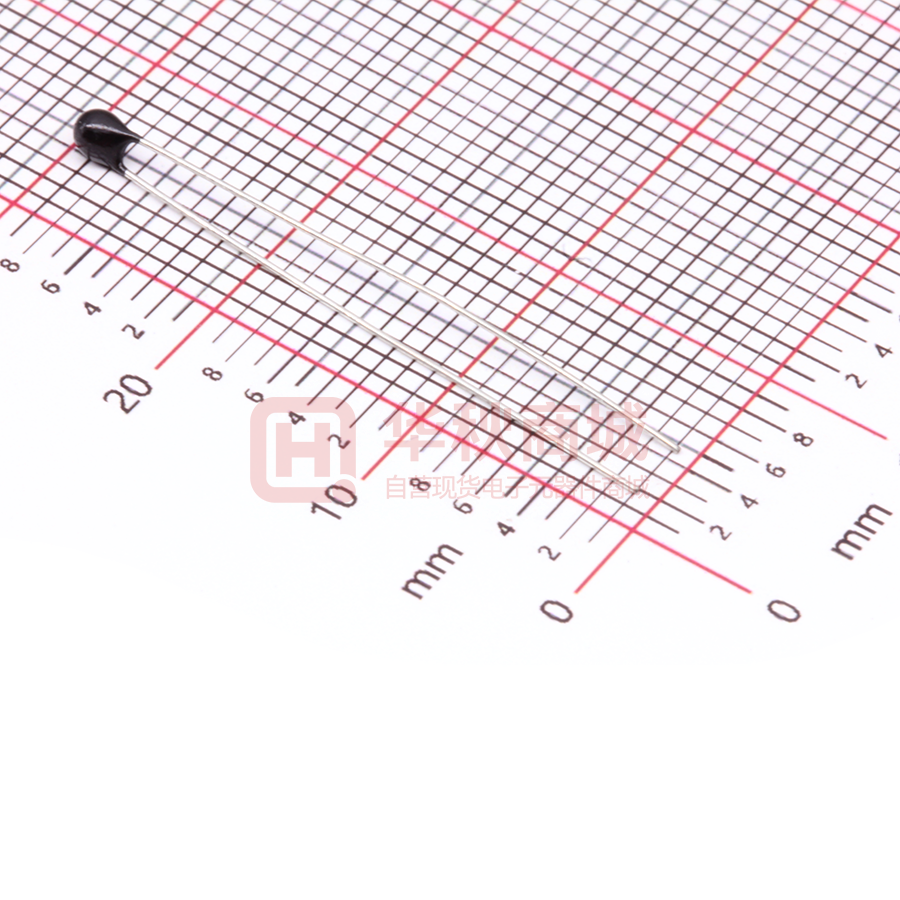

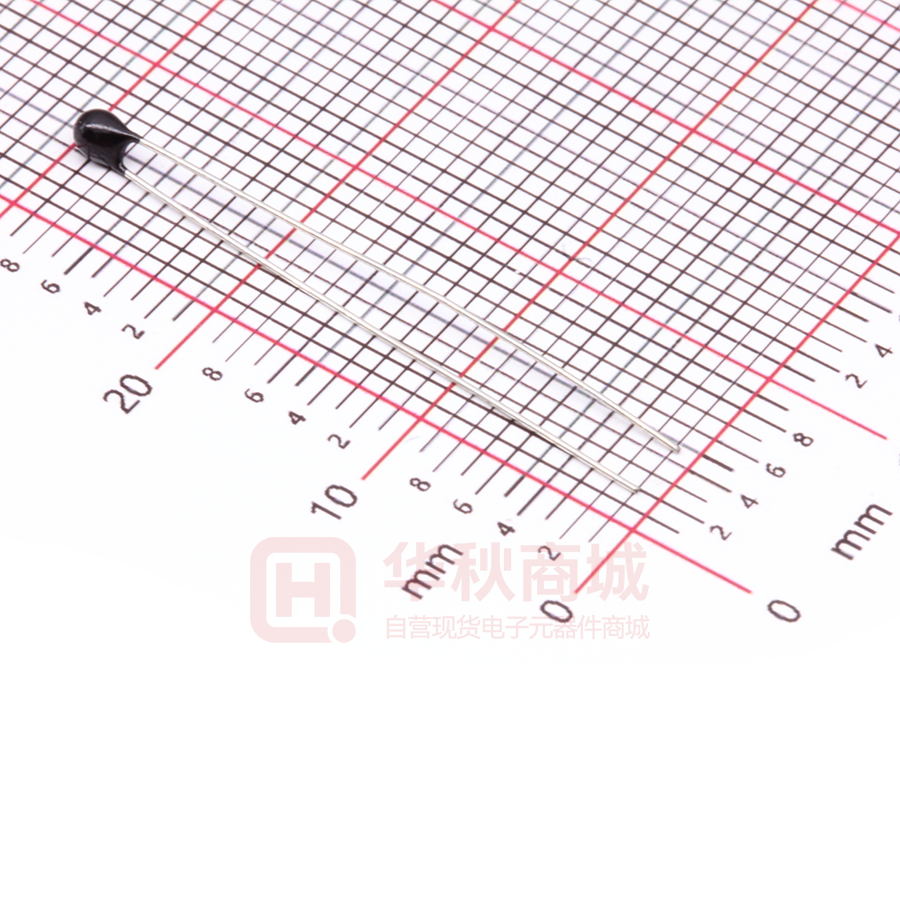

MF52A503H3950（A1）

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A 503 H 3950 (A1) (UL:E240991) 日期： DATE 2017 年 07 月 20 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作： 鞠晓丽 技术部审核： 品质部审核： 工程部： 生产部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 型号：MF52A 503H3950 (A1) 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52A 系列 NTC 热敏电阻的结构 尺寸、产品性能、试验条件、使用要求的描述，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变使用用途，作用方法时，请与我们取得联系。 客户名称： 客 户 确 认 确认： 时间： 审核： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ Ta=25±0.05℃ 测试功率≤0.1mw KΩ 50KΩ±3% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=50℃±0.01℃ K 3950±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 项目 2.1 引出端强度 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 / / 见附表 1 见附表 2 5.外形尺寸： （单位：mm) 锡锅温度：260±5℃，浸入深度距 电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93±2%， 时间：500 小时 -55℃30min→25℃5min→125℃ 30min→25℃5min，反复 5 次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 2.3 耐焊接热 -55℃ ～ 125℃ 50 测试条件及方法 技术要求 固定电阻端，拉力：5±1 N，时间： 无 可 见 性 损 伤 10±1 秒 R25 ΔR/R≤±2% 温度 245±5℃ 时间 2-3 秒 2.2 可焊性 mW 着锡面积≥95% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 3.2 避免流过热敏电阻芯片的电流引起元件自身发热而产生测量误差； 序 数 名称 材料规格 1 元件 NTC 热敏电阻 1 2 改性树脂 包封类树脂 1 黑色 3 导线 镀锡铜包钢线 2 银色 号 量 备注 3.3 烙铁焊接时，焊接处距涂装层距离至少 2mm，焊接温度应低于 300℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 6.产品型号说明 3.5 避免存放在具有腐蚀性气体及光照的环境下； MF52 3.6 包装打开后需重新密封保存。 ① 4、认证 4.1 质量管理体系认证 ISO9001:2008 (01115Q20270R5M) ISO/TS16949：2009 (0192416) 4.2 环境管理体系认证 ISO14001:2004(01113E20060R2M) 4.5 产品 CQC 认证 503 ② ③ H ④ 3950 A1 ⑤ ⑥ ① MF52：珠状精密性 NTC 热敏电阻 ② A： 引线为镀锡铜包钢线 ③ 503： 25℃的零功率电阻值 50KΏ ④ H：阻值精度代码 F-±1% G-±2% H-±3% J-±5% 4.3 环保检测报告 ROH S 4.4 A (CQC10001052282) 江苏省高新技术产品认证 (120115G0179N) ⑤ 3950：B25/50 值 3950K ⑥ A1:小头 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=50KΩ 精度:±3% 温度(℃) B25/50=3950K 电阻(kΩ) B25/85=4091K 精度:±1%(P182-6B) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 2821.850 3031.010 3252.760 7.315 -6.900 1.043 -0.984 -54 2740.950 2943.250 3157.650 7.284 -6.873 1.037 -0.979 -53 2651.390 2846.130 3052.430 7.248 -6.842 1.032 -0.975 -52 2555.320 2741.980 2939.630 7.208 -6.807 1.028 -0.970 -51 2454.650 2632.890 2821.530 7.164 -6.769 1.023 -0.967 -50 2351.080 2520.700 2700.130 7.118 -6.729 1.019 -0.963 -49 2246.080 2407.010 2577.160 7.068 -6.686 1.015 -0.960 -48 2140.890 2293.180 2454.080 7.016 -6.640 1.011 -0.956 -47 2036.560 2180.330 2332.140 6.962 -6.593 1.007 -0.953 -46 1933.950 2069.390 2212.320 6.906 -6.544 1.003 -0.950 -45 1833.740 1961.100 2095.430 6.849 -6.494 0.999 -0.948 -44 1736.460 1856.050 1982.080 6.790 -6.443 0.996 -0.945 -43 1642.510 1754.650 1872.750 6.730 -6.390 0.992 -0.942 -42 1552.200 1657.220 1767.750 6.669 -6.337 0.989 -0.940 -41 1465.700 1563.960 1667.310 6.607 -6.282 0.986 -0.937 -40 1383.130 1475.000 1571.540 6.545 -6.227 0.983 -0.935 -39 1304.550 1390.370 1480.500 6.482 -6.172 0.979 -0.932 -38 1229.930 1310.060 1394.160 6.419 -6.116 0.976 -0.930 -37 1159.240 1234.030 1312.460 6.355 -6.060 0.973 -0.928 -36 1092.380 1162.160 1235.280 6.291 -6.004 0.970 -0.925 -35 1029.260 1094.340 1162.500 6.228 -5.947 0.967 -0.923 -34 969.730 1030.430 1093.950 6.164 -5.890 0.964 -0.921 -33 913.655 970.264 1029.450 6.100 -5.834 0.960 -0.919 -32 860.884 913.673 968.828 6.036 -5.777 0.957 -0.916 -31 811.259 860.490 911.886 5.972 -5.721 0.954 -0.914 -30 764.623 810.538 858.437 5.909 -5.664 0.951 -0.912 -29 720.815 763.645 808.291 5.846 -5.608 0.948 -0.909 -28 679.680 719.638 761.260 5.783 -5.552 0.945 -0.907 -27 641.065 678.352 717.162 5.721 -5.496 0.941 -0.904 -26 604.821 639.624 675.821 5.659 -5.441 0.938 -0.902 -25 570.807 603.300 637.068 5.597 -5.385 0.935 -0.899 -24 538.885 569.230 600.742 5.535 -5.330 0.931 -0.897 -23 508.925 537.273 566.688 5.474 -5.276 0.928 -0.894 -22 480.805 507.295 534.762 5.414 -5.221 0.925 -0.892 -21 454.407 479.168 504.825 5.354 -5.167 0.921 -0.889 -20 429.620 452.774 476.747 5.294 -5.113 0.918 -0.886 -19 406.340 427.999 450.407 5.235 -5.060 0.914 -0.883 -18 384.471 404.738 425.690 5.176 -5.007 0.910 -0.881 -17 363.920 382.892 402.489 5.118 -4.954 0.907 -0.878 -16 344.602 362.367 380.704 5.060 -4.902 0.903 -0.875 -15 326.437 343.077 360.241 5.002 -4.850 0.899 -0.872 -14 309.349 324.941 341.012 4.945 -4.798 0.895 -0.869 -13 293.268 307.884 322.937 4.889 -4.747 0.891 -0.865 -12 278.129 291.834 305.939 4.833 -4.696 0.887 -0.862 -11 263.871 276.726 289.947 4.777 -4.645 0.883 -0.859 -10 250.437 262.500 274.895 4.722 -4.595 0.879 -0.856 -9 237.775 249.097 260.723 4.667 -4.545 0.875 -0.852 -8 225.834 236.464 247.372 4.612 -4.495 0.871 -0.849 -7 214.570 224.554 234.791 4.558 -4.446 0.866 -0.845 -6 203.938 213.318 222.928 4.505 -4.397 0.862 -0.841 -5 193.900 202.715 211.739 4.451 -4.348 0.858 -0.838 -4 184.418 192.704 201.181 4.399 -4.299 0.853 -0.834 -3 175.458 183.249 191.214 4.346 -4.251 0.849 -0.830 -2 166.986 174.314 181.800 4.294 -4.203 0.844 -0.826 -1 158.975 165.869 172.906 4.242 -4.156 0.839 -0.822 0 151.421 157.910 164.528 4.191 -4.109 0.834 -0.818 1 144.218 150.324 156.548 4.140 -4.061 0.829 -0.814 2 137.424 143.172 149.027 4.089 -4.015 0.825 -0.810 3 130.987 136.400 141.909 4.038 -3.968 0.820 -0.805 4 124.887 129.985 135.170 3.988 -3.922 0.814 -0.801 5 119.104 123.907 128.788 3.938 -3.876 0.809 -0.796 6 113.620 118.145 122.740 3.889 -3.830 0.804 -0.792 7 108.416 112.681 117.009 3.840 -3.784 0.799 -0.787 8 103.478 107.498 111.574 3.791 -3.739 0.794 -0.783 9 98.790 102.580 106.419 3.742 -3.694 0.788 -0.778 10 94.454 98.034 101.657 3.695 -3.650 0.781 -0.772 11 90.107 93.477 96.885 3.646 -3.605 0.777 -0.768 12 86.087 89.265 92.477 3.598 -3.560 0.771 -0.763 13 82.265 85.263 88.291 3.551 -3.516 0.766 -0.758 14 78.631 81.459 84.314 3.503 -3.472 0.760 -0.753 15 75.174 77.842 80.534 3.456 -3.428 0.754 -0.748 16 71.884 74.403 76.940 3.410 -3.384 0.748 -0.743 17 68.754 71.130 73.523 3.363 -3.341 0.742 -0.737 18 65.773 68.016 70.273 3.317 -3.298 0.736 -0.732 19 62.935 65.052 67.180 3.271 -3.254 0.730 -0.727 20 60.231 62.230 64.237 3.225 -3.212 0.724 -0.721 21 57.655 59.542 61.435 3.180 -3.169 0.718 -0.716 22 55.200 56.981 58.768 3.134 -3.126 0.712 -0.710 23 52.859 54.542 56.227 3.089 -3.084 0.705 -0.704 24 50.628 52.216 53.806 3.044 -3.042 0.699 -0.698 25 48.500 50.000 51.500 3.000 -3.000 0.693 -0.693 26 46.429 47.886 49.344 3.044 -3.041 0.707 -0.706 27 44.455 45.870 47.287 3.088 -3.083 0.721 -0.720 28 42.573 43.947 45.324 3.132 -3.125 0.735 -0.733 29 40.779 42.112 43.450 3.176 -3.166 0.750 -0.747 30 39.066 40.361 41.661 3.220 -3.207 0.764 -0.761 31 37.433 38.689 39.952 3.264 -3.248 0.779 -0.775 32 35.873 37.094 38.321 3.307 -3.289 0.793 -0.789 33 34.385 35.570 36.762 3.351 -3.329 0.808 -0.803 34 32.965 34.114 35.272 3.394 -3.370 0.823 -0.817 35 31.608 32.724 33.849 3.437 -3.410 0.838 -0.831 36 30.312 31.396 32.488 3.480 -3.450 0.853 -0.845 37 29.075 30.126 31.188 3.523 -3.490 0.868 -0.859 38 27.892 28.913 29.944 3.565 -3.529 0.883 -0.874 39 26.763 27.753 28.755 3.608 -3.569 0.898 -0.888 40 25.683 26.644 27.617 3.650 -3.608 0.913 -0.903 41 24.651 25.584 26.529 3.692 -3.647 0.929 -0.917 42 23.664 24.570 25.487 3.734 -3.686 0.944 -0.932 43 22.720 23.600 24.491 3.776 -3.725 0.960 -0.947 44 21.818 22.671 23.537 3.817 -3.764 0.975 -0.961 45 20.955 21.783 22.624 3.859 -3.802 0.991 -0.976 46 20.129 20.933 21.750 3.900 -3.840 1.007 -0.991 47 19.339 20.120 20.913 3.941 -3.878 1.022 -1.006 48 18.583 19.341 20.111 3.982 -3.916 1.038 -1.021 49 17.860 18.595 19.343 4.023 -3.954 1.054 -1.036 50 17.224 17.940 18.668 4.061 -3.989 1.073 -1.054 51 16.504 17.197 17.903 4.105 -4.029 1.087 -1.067 52 15.869 16.542 17.228 4.145 -4.067 1.103 -1.082 53 15.261 15.914 16.580 4.185 -4.104 1.119 -1.098 54 14.679 15.313 15.960 4.226 -4.141 1.136 -1.113 55 14.121 14.736 15.365 4.266 -4.177 1.153 -1.129 56 13.586 14.184 14.795 4.305 -4.214 1.169 -1.144 57 13.074 13.654 14.248 4.345 -4.250 1.186 -1.160 58 12.583 13.147 13.723 4.385 -4.287 1.203 -1.176 59 12.113 12.660 13.220 4.424 -4.323 1.220 -1.192 60 11.662 12.193 12.738 4.463 -4.359 1.237 -1.208 61 11.229 11.746 12.274 4.502 -4.394 1.254 -1.224 62 10.815 11.316 11.830 4.541 -4.430 1.271 -1.240 63 10.417 10.904 11.403 4.580 -4.465 1.288 -1.256 64 10.036 10.509 10.994 4.619 -4.501 1.306 -1.272 65 9.670 10.129 10.601 4.657 -4.536 1.323 -1.289 66 9.319 9.765 10.224 4.695 -4.571 1.341 -1.305 67 8.982 9.415 9.861 4.734 -4.606 1.358 -1.321 68 8.658 9.080 9.513 4.772 -4.640 1.376 -1.338 69 8.348 8.758 9.179 4.810 -4.675 1.394 -1.355 70 8.050 8.448 8.858 4.847 -4.709 1.412 -1.371 71 7.764 8.151 8.549 4.885 -4.743 1.430 -1.388 72 7.490 7.865 8.253 4.922 -4.777 1.448 -1.405 73 7.226 7.591 7.968 4.959 -4.811 1.466 -1.422 74 6.972 7.327 7.694 4.997 -4.844 1.484 -1.439 75 6.729 7.074 7.430 5.034 -4.878 1.502 -1.456 76 6.495 6.831 7.177 5.070 -4.911 1.521 -1.473 77 6.270 6.597 6.933 5.107 -4.944 1.539 -1.490 78 6.054 6.372 6.699 5.143 -4.977 1.558 -1.508 79 5.847 6.155 6.474 5.180 -5.010 1.577 -1.525 80 5.647 5.947 6.257 5.216 -5.043 1.596 -1.543 81 5.455 5.747 6.049 5.252 -5.075 1.615 -1.560 82 5.271 5.554 5.848 5.288 -5.108 1.634 -1.578 83 5.093 5.369 5.655 5.324 -5.140 1.653 -1.596 84 4.922 5.191 5.469 5.359 -5.172 1.672 -1.613 85 4.758 5.020 5.290 5.394 -5.204 1.691 -1.631 86 4.600 4.854 5.118 5.430 -5.235 1.711 -1.649 87 4.448 4.695 4.952 5.465 -5.267 1.730 -1.667 88 4.302 4.542 4.792 5.500 -5.298 1.750 -1.685 89 4.161 4.395 4.638 5.535 -5.330 1.769 -1.704 90 4.025 4.253 4.490 5.569 -5.361 1.789 -1.722 91 3.895 4.117 4.347 5.604 -5.391 1.809 -1.740 92 3.769 3.985 4.210 5.638 -5.422 1.829 -1.759 93 3.648 3.858 4.077 5.672 -5.453 1.849 -1.777 94 3.531 3.736 3.949 5.706 -5.483 1.869 -1.796 95 3.419 3.618 3.826 5.740 -5.514 1.889 -1.814 96 3.310 3.504 3.707 5.774 -5.544 1.909 -1.833 97 3.206 3.395 3.592 5.807 -5.574 1.930 -1.852 98 3.105 3.289 3.482 5.841 -5.603 1.950 -1.871 99 3.008 3.188 3.375 5.874 -5.633 1.971 -1.890 100 2.915 3.090 3.272 5.907 -5.663 1.991 -1.909 101 2.824 2.995 3.173 5.940 -5.692 2.012 -1.928 102 2.737 2.903 3.077 5.973 -5.721 2.033 -1.947 103 2.653 2.815 2.984 6.006 -5.750 2.054 -1.967 104 2.572 2.730 2.895 6.038 -5.779 2.075 -1.986 105 2.494 2.648 2.809 6.071 -5.808 2.096 -2.005 106 2.419 2.569 2.726 6.103 -5.836 2.117 -2.025 107 2.346 2.492 2.645 6.135 -5.865 2.139 -2.045 108 2.276 2.418 2.568 6.167 -5.893 2.160 -2.064 109 2.208 2.347 2.493 6.199 -5.921 2.182 -2.084 110 2.143 2.278 2.420 6.230 -5.949 2.203 -2.104 111 2.079 2.212 2.350 6.262 -5.977 2.225 -2.124 112 2.018 2.147 2.282 6.293 -6.005 2.247 -2.144 113 1.959 2.085 2.217 6.324 -6.033 2.269 -2.164 114 1.902 2.025 2.154 6.355 -6.060 2.290 -2.184 115 1.847 1.967 2.093 6.386 -6.087 2.313 -2.204 116 1.794 1.911 2.033 6.417 -6.115 2.335 -2.225 117 1.742 1.857 1.976 6.448 -6.142 2.357 -2.245 118 1.693 1.804 1.921 6.478 -6.169 2.379 -2.265 119 1.645 1.753 1.867 6.509 -6.195 2.402 -2.286 120 1.598 1.704 1.816 6.539 -6.222 2.424 -2.307 121 1.553 1.657 1.766 6.569 -6.249 2.447 -2.327 122 1.510 1.611 1.717 6.599 -6.275 2.469 -2.348 123 1.468 1.566 1.670 6.629 -6.301 2.492 -2.369 124 1.427 1.523 1.625 6.659 -6.327 2.515 -2.390 125 1.387 1.482 1.581 6.688 -6.353 2.538 -2.411 附表 2 南京时恒阻值误差曲线图
