SD1002L4

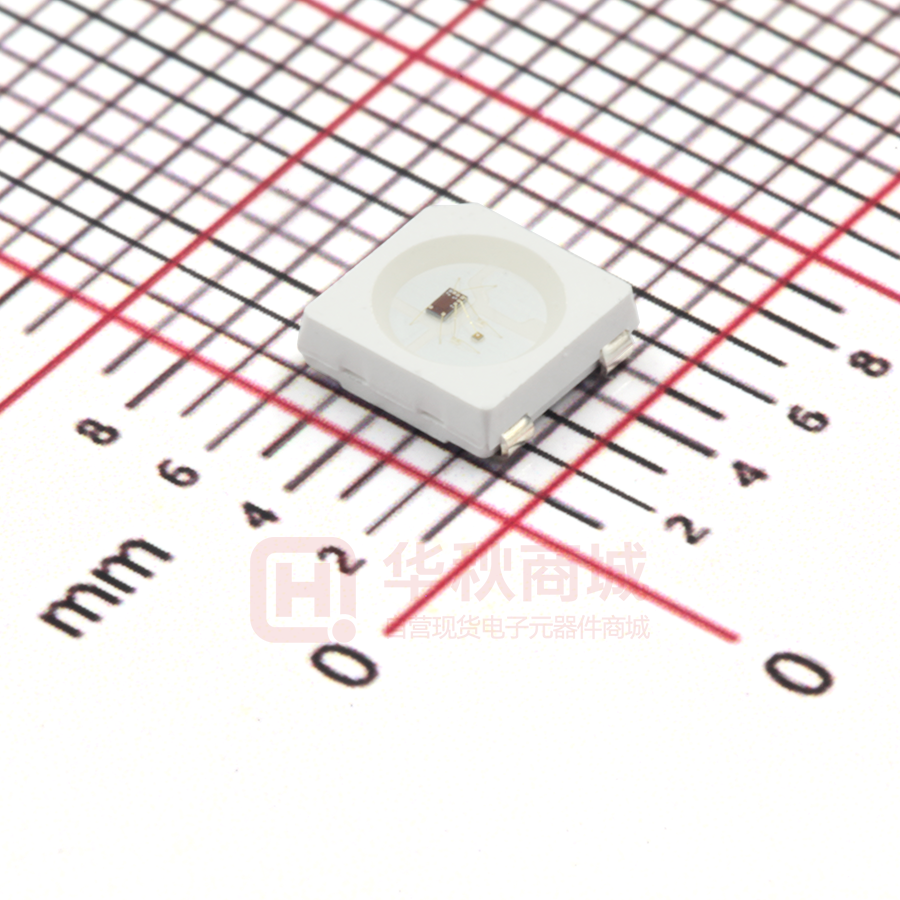

Shouding 智能外控内置芯片ＬＥＤ光源 SD1002L4 产品概述 SD1002L4 是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每 个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内 部振荡器和可编程定电流控制部分，有效保证了像素点光的颜色高度一致。 数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先 送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路 整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素 点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。 LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电 路集成于LED上面，电路变得更加简单，体积小，安装更加简便。 主要特点 ● IC控制电路与LED点光源公用一个电源。 ● 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。 ● 数据发送速度可达800Kbps。 ● 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。 ● 串行级联接口，能通过一根信号线完成数据的接收与解码。 ● 内置上电复位和掉电复位电路。 完成16777216种颜色的全真色彩显示，扫描频率 ● 每个像素点的三基色颜色可实现256级亮度显示， 不低于400Hz/s。 ● 任意两点传传输距离在不超过3米时无需增加任何电路。 ● 光的颜色高度一致，性价比高。 ● 当刷新速率30帧/秒时，级联数不小于1024点。 主要应用领域 ● LED全彩发光字灯串,LED全彩模组， LED全彩软灯条硬灯条,LED护栏管。 ● LED点光源，LED像素屏，LED异形屏，各种电子产品，电器设备跑马灯。 www.shouding.net 1 Shouding 智能外控内置芯片ＬＥＤ光源 SD1002L4 机械尺寸（单位mm） SD1002L4 机械尺寸与引脚图（单位mm） SD1002L4 引脚功能 ： 序号 符号 管脚名 1 VDD 电源 2 DOUT 数据输出 3 VSS 地 4 DIN 数据输入 功 能 描 述 供电管脚 控制数据信号输出 信号接地和电源接地 控制数据信号输入 最大额定值（ 如无特殊说明，TA=25℃,VSS=0V） 参数 符号 范围 单位 电源电压 VDD +3.5~+5.3 V 逻辑输入电压 VI -0.5～VDD+0.5 V 工作温度 Topt -25～+80 ℃ 储存温度 Tstg -55~+150 ℃ www.shouding.net 2 Shouding 智能外控内置芯片ＬＥＤ光源 SD1002L4 电气参数（ 如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V,VSS=0V） 参数 符号 最小 典型 最大 单位 测试条件 输入电流 II —— —— ±1 µA VI=VDD /VSS 高电平输入 VIH 0.7V DD —— —— V DIN ，SET 低电平输入 VIL —— —— 0.3 VDD V DIN ，SET 滞后电压 VH —— 0.35 —— V DIN ，SET 开关特性（ 如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V,VSS=0V） 参数 符号 最小 典型 最大 单位 测试条件 振荡频率 Fosc —— 800 —— KHz —— tPLZ —— —— 300 ns CL=15pF,DIN→DOUT,RL=10KΩ 下降时间 tTHZ —— —— 120 µs CL=300pF,OUTR/OUTG/OUTB 输入电容 CI —— —— 15 pF 传输延迟时 间 —— LED 特性参数 发光颜色 主波长（nm） 发光强度（mcd） 工作电流（mA） 工作电压（V） 红光 620-630 550-700 20 1.8-2.2 绿光 515-530 1100-1400 20 3.0-3.2 蓝光 465-475 200-400 20 3.2-3.4 时序波形图 输入码型: 连接方法： D1 DIN DO D2 PIX1 DIN DO PIX2 D3 D4 DIN DO PIX3 数据传输时间( TH+TL=1.25µs±600ns) T0H 0码， 高电平时间 0.4µs ±150ns T1H 1码， 高电平时间 0.85 µs ±150ns T0L 0码， 低电平时间 0.85µs ±150ns T1L 1码， 低电平时间 0.4 µs ±150ns RES 帧单位，低电平时间 www.shouding.net 50µs以上 3 Shouding 智能外控内置芯片ＬＥＤ光源 SD1002L4 数据传输方法： reset code >=50us Data refresh cycle 1 Data refresh cycle 2 secon d 24 bit th ird 24 bit first 24 bit D1 reset code reset code >=50us secon d 24 bit D2 first 24 bit th ird 2 4bit secon d 24 bit th ird 2 4bit secon d 24 bit th ird 2 4bit th ird 24 bit D3 th ird 24 bit D4 注：其中 D1 为 MCU 端发送的数据，D2、D3、D4 为级联电路自动整形转发的数据。 24bit 数据结构： G7 G6 G5 G4 G3 G2 G1 G0 R7 R6 R5 R4 R3 R2 R1 R0 B7 B6 B5 注：高位先发，按照 GRB 的顺序发送数据。 典型应用电路： C1 104 C2 104 C1 104 1 2 1 2 1 VDD VSS DIN U1 DOUT DIN SD1002L4 VDD VSS U2 DOUT DIN SD1002L4 VDD VSS U1 DOUT 4 DIN 3 4 3 4 3 4 5V 5V 5V DOUT2 SD1002L4 www.shouding.net B4 B3 B2 B1 B0 Shouding 智能外控内置芯片ＬＥＤ光源 SD1002L4 回流焊要求： Profile Feature Lead-Based Solder Lead-Free Solder Average Ramp-Up Rate (Ts max to Tp ) 3℃/second max. 3℃/second max. Preheat: Temperature Min (Ts min) 100℃ 150℃ Preheat: Temperature Min (Ts max ) 150℃ 200℃ Preheat: Time ( ts min to ts max ) 60-120 seconds 60-180 seconds Time Maintained Above: Temperature (TL) 183 ℃ 217 ℃ Time Maintained Above: Time (t L) 60-150 seconds 60-150 seconds Peak/Classification Temperature (T P ) 215 ℃ 250 ℃ Time Within 5℃ of Actual Peak Temperature 10-30 seconds 5-10 seconds Ramp-Down Rate 6℃/second max. 6℃/second max. Time 25 ℃ to Peak Temperature 6 minutes max. 8 minutes max. ( tp) 回流焊注意事项： 1、在使用前请将产品放在 65-70 度的烤箱中烘烤 24 小时； 2、从烤箱中拿出来后在 2 小时内立即使用完毕； 3、没有使用完的产品及时放回烤箱中； 4、换班或晚上休息时贴片完成的过完炉再下班，没有贴片的及时放回烤箱。 www.shouding.net 5
