CL4054
微型线性电池管理芯片
概述
CL4054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。
更值得一提的是,CL4054专门设计适用于USB的供电规格。得益于内部的MOSFET 结构,在应用上不需要外部电阻
和阻塞二极管。在高能量运行和高外围温度时,热反馈可以控制充电电流以降低芯片温度。
充电电压被限定在4.2V,充电电流通过外部电阻调节。在达到目标充电电压后,当充电电流降低到设定值的1/10 时,
CL4054 就会自动结束充电过程。当输入端(插头或USB 提供电源)拔掉后,CL4054自动进入低电流状态,电池漏
电流将降到2μA以下。CL4054 还可被设置于停止工作状态,使电源供电电流降到25μA。
CL4054确保电池接反时芯片自动进入保护状态,确保IC不被击穿导致电池自放电引起事故。
其余特性包括:充电电流监测,输入低电压闭锁,自动重新充电和充电已满及开始充电的标志。
特点
打标说明及管脚分布
◆可编程使充电电流可达500mA.
◆不需要MOSFET,传感电阻和阻塞二极管
◆小的尺寸实现对锂离子电池的完全线形充电管理
◆恒电流/恒电压运行和热度调节使得电池管理效力
最高,没有热度过高的危险
◆从USB 接口管理单片锂离子电池
◆预设充电电压为4.2V±1%
◆充电电流输出监控
◆充电状态指示标志
◆1/10充电电流终止
◆停止工作时提供25μA 电流
◆2.9V涓流充电阈值电压
◆软启动限制浪涌电流电流
◆电池反接保护
管脚图
丝印字符
CL4054
YY
WW
丝印字符说明
芯片型号
年号
周号
管脚号
1
2
3
4
管脚名
CHRG
GND
BAT
VCC
5
PROG
描述
漏极开路充电状态输出。
接地端 。
充电电流输出端
提供正电压输入
充电电流编程,充电电流监控
和关闭端
上示意图
应用
◆ 手机,PDA,MP3
◆ 蓝牙应用

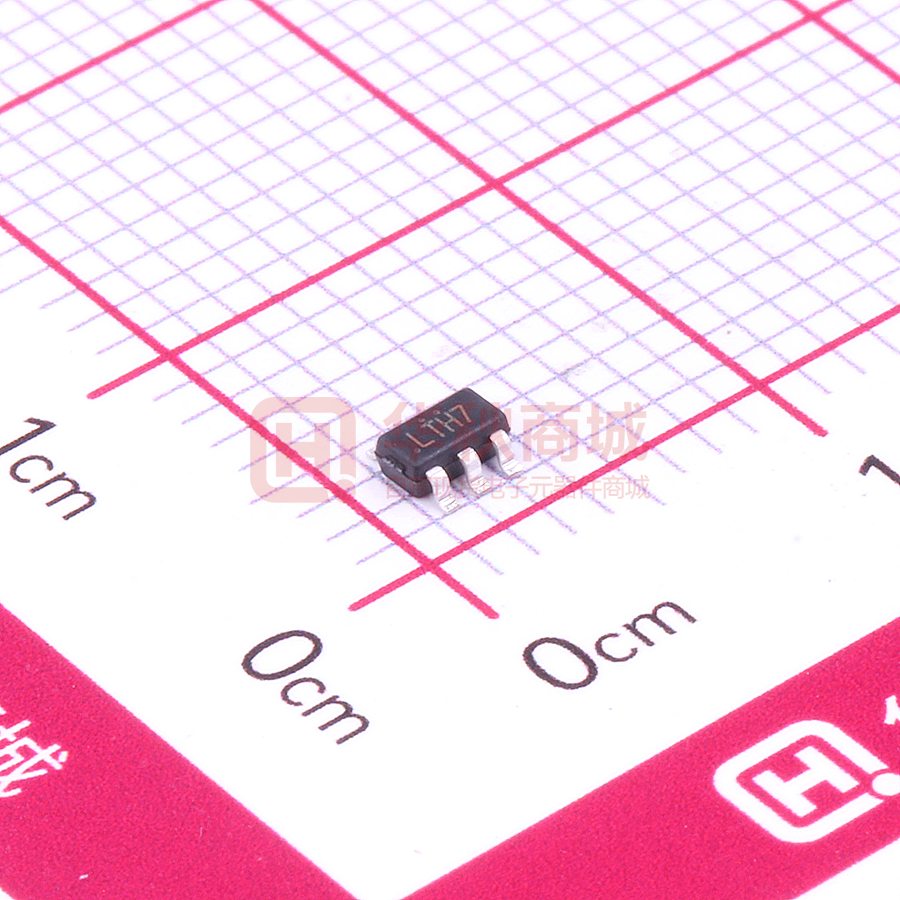

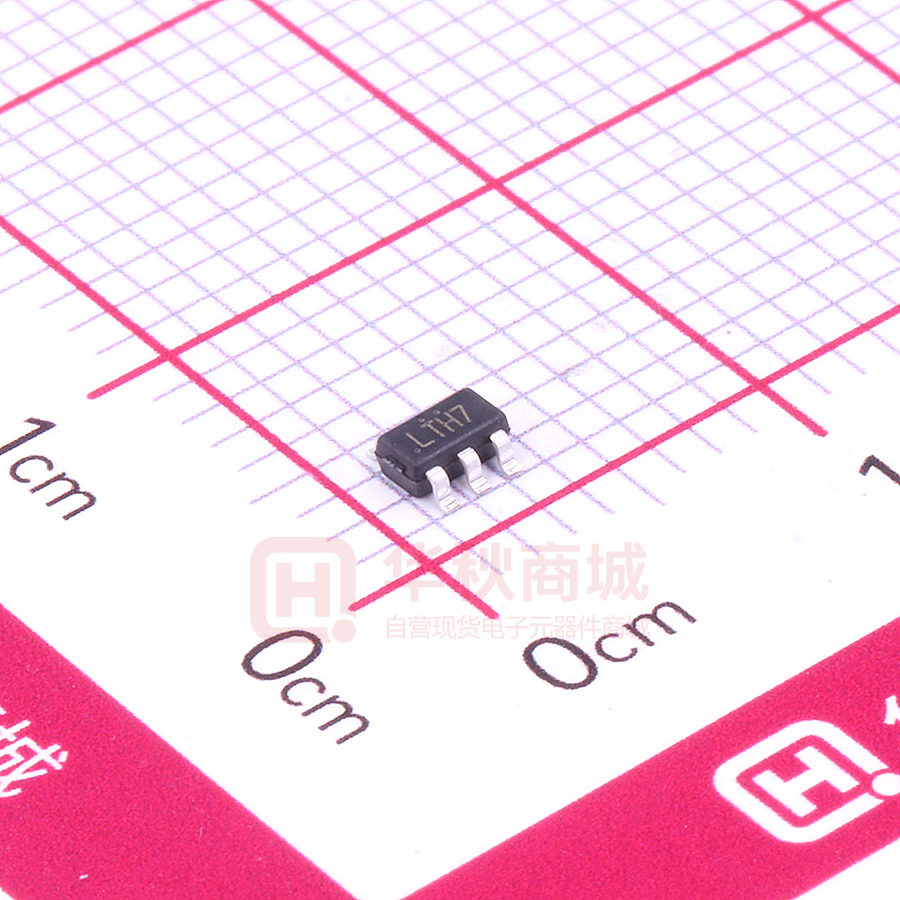

CL4054的封装为SOT-23-5L。
CL4054_CN Rev. 1.0
1
www.chiplink-tech.com
CL4054
微型线性电池管理芯片
引脚功能
CHRG(引脚1)
:漏极开路充电状态输出。当充电时,CHRG端口被一个内置的N沟道MOSFET置于低电位。当
充电完成时,CHRG呈现高阻态。当CL4054检测到低电锁定条件时,CHRG呈现高阻态。当在BAT引脚和地之间
接一1μF的电容,就可以完成电池是否接好的指示,当没有电池时,LED灯会快速闪烁。
GND(引脚2):接地端。
BAT(引脚3)
:充电电流输出端。给电池提供充电电流并控制浮动电压最终达到4.2V。电池接反时,内部保护电
路保护VBAT的ESD二极管不被烧坏,同时GND与BAT之间形成大约0.7mA电流。
VCC(引脚4):提供正电压输入。为充电器供电。VCC可以为4.25V到6.5V并且必须有至少1μF的旁路电容。如
果BAT引脚端电压与VCC的压差降到30mV以内时,CL4054进入停工状态,并使BAT电流降到2μA以下。
PROG(引脚5):充电电流编程,充电电流监控和关闭端。充电电流由一个精度为1%的接到地的电阻控制。在恒
定充电电流状态时,此端口提供1V的电压。在所有状态下,此端口电压都可以用下面的公式测算充电电流:IBAT
= (VPROG/RPROG)×1000。
PROG端口也可用来关闭充电器。把编程电阻同地端分离可以通过上拉的2μA电流源拉高PROG端口电压。当达
到1.21V的极限停工电压值时,充当器进入停止工作状态,充电结束,输入电流降至25μA。此端口夹断电压大约
2.4V。给此端口提供超过夹断电压的电压,将获得1.5 mA的高电流。再使PROG和地端结合将使充电器回到正常
状态。
最大额定值
符号
VCC
VPROG
VBAT
VCHRG
PDMAX
IBAT
IPROG
VESD
TOPA
TSTR
(注释1)
符号说明
输入电压
PROG端电压
BAT端电压
CHRG端电压
功耗
BAT端电流
PROG端电流
人体模式ESD能力
工作外围温度
存储温度
范围
Vss-0.3~Vss+7
Vss-0.3~Vss+0.3
Vss-0.3~7
Vss-0.3~Vss+10
250
500
800
2
-40~+85
-65~+125
单位
V
V
V
V
mW
mA
μA
kV
℃
℃
注释 1: 超出最大范围器件可能损毁。推荐工作范围内器件可以工作,但不保证其特性。电气特性表明的直流和
交流特性是在特定条件下测得,其特性可以保证。此特性假定器件在推荐工作范围内工作。未示出特性不
保证其性能。典型值是最佳性能点。
CL4054_CN Rev. 1.0
2
www.chiplink-tech.com
CL4054
微型线性电池管理芯片
典型应用电路
CL4054_CN Rev. 1.0
3
www.chiplink-tech.com
CL4054
微型线性电池管理芯片
结构框图
CL4054_CN Rev. 1.0
4
www.chiplink-tech.com
CL4054
微型线性电池管理芯片
电气特性
符号
VCC
ICC
符号说明
条件
输入电压
输入电流
VFLOAT
输出控制电压
IBAT
BAT端电流
ITRIKL
VTRIKL
VTRHYS
VUV
VUVHYS
涓流充电电流
涓流充电极限电压
涓流充电迟滞电压
电源低电闭锁阈值电压
电源低电阈值迟滞电压
VMSD
手动关闭阈值电压
VASD
VCC-VBAT停止工作阈值电压
ITERM
C/10终端阈值电流
VPROG
VCHRG
ΔVRECG
tRECHG
tTERM
IPROG
PROG端电压
CHRG端最小输出电压
电池再充电迟滞电压
充电比较器滤波时间
终止比较器滤波时间
PROG脚上拉电流
CL4054_CN Rev. 1.0
充电模式(RPROG=10KΩ)
待机模式
关断模式(RPROG不接,
VCC
