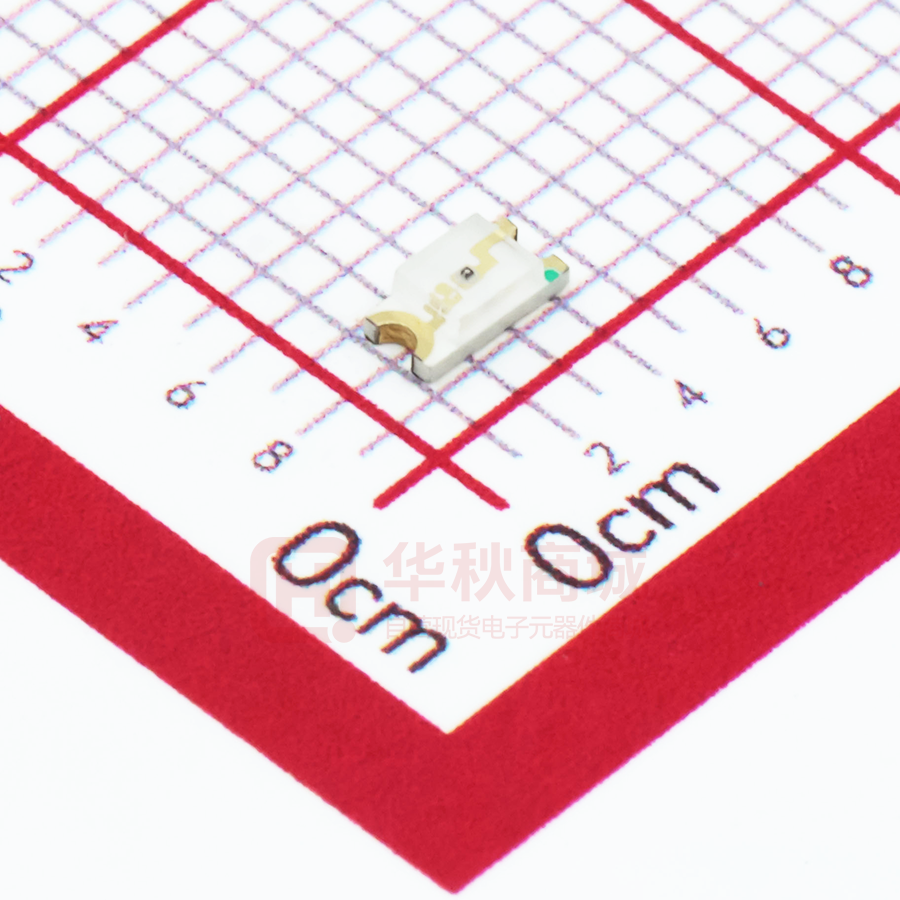

HQ15-2102SYGC

产 品 规 格 书 Data 产品名称： 产品型号： 客 Sheet 1206 贴片式黄绿色发光二极管 HQ15-2102SYGC 户： 客户型号： 版 本 号： 日 A.2 期： 2015.12.03 客户承认栏 制 定： 审 核： 核 准： 宏 齐 光 电 子 （深 圳） 有 限 公 司 HARVATEK OPTO-ELECTRONICS (SHENZHEN) CO., LTD. TEL： （0755）83742883 FAX： （0755）83744522 Web： http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 页码 1 of 11 一、产品描述：        外观尺寸( L/W/H ) : 3.2 × 1.5 × 1.1 mm 颜色: 高亮度黄绿色 胶体: 透明平面胶体 EIA规范标准包装 环保产品，符合ROHS要求 适用于自动贴片机 适用于红外线回流焊制程 二、外形尺寸及建议焊盘尺寸： ① ② ① ② Polarity 推荐焊盘尺寸： Φ0.8 注: 1、单位 : 毫米（mm）； 2、公差 ：如无特别标注则为±0.10 mm； 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 页码 2 of 11 三、建议焊接温度曲线： 有铅焊接: 无铅焊接: 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 2015.12.03 发布日期 3 of 11 页码 四、最大绝对额定值 （Ta=25℃）： 参 数 符 号 最大额定值 单 位 消耗功率 Pd 75 mW 最大脉冲电流 (1/10占空比, 0.1ms脉宽) IFP 70 mA 正向直流工作电流 IF 25 mA 反向电压 VR 5 V 工作环境温度 Topr -30°C ~ + 85°C 存储环境温度 Tstg -40°C ~ + 90°C 焊接条件 Tsol 五、光电参数 回流焊 : 260°C ，10s 手动焊 : 300°C ，3s （Ta=25℃）： 参数 符号 最小值 代表值 最大值 单位 测试条件 光强 IV --- 45 --- mcd IF = 20mA 半光强视角 2θ1/2 --- 120 --- deg IF = 20mA 峰值波长 λP --- 576 --- nm IF = 20mA 主波长 λD 568 576 nm IF = 20mA 半波宽 Δλ -- 15 --- nm IF= 20mA 正向电压 VF 1.8 --- 2.6 V IF= 20mA 反向电流 IR --- --- 5 uA VR=5V 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 4 of 11 页码 亮度分 BIN 规格 Bin Min Max H1 28.5 35 H2 35 45 J1 45 56 J2 56 72 Unit Condition MCD IF=20mA 电压分 BIN 规格 Bin Min Max 1 1.8 2.0 2 2.0 2.2 3 2.2 2.4 4 2.4 2.6 Unit Condition V IF=20mA 波长分 BIN 规格 Bin Min Max B 568 570 C 570 572 D 572 574 E 574 576 宏齐光电子（深圳）有限公司 Unit Condition nm IF=20mA HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 页码 5 of 11 六、光电参数代表值特征曲线： 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 页码 6 of 11 七、标签标识： CAT：光强 （单位（mcd）） HUE：波长 （单位（nm）） REF：电压 （单位（V）） φ60 八、包装载带与圆盘尺寸： φ13.0 φ 注: 1、 尺寸单位为毫米(mm)； 2、 尺寸公差是±0.15mm； 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 页码 7 of 11 九、 圆盘及载带卷出方向及空穴规格： 十、内包装及外包装： 内标签 外标签 干燥剂 圆盘 防潮防静电袋 抽真空、热封 10 bags/carton 5 cartons/box 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 HQ15-2102SYGC A.2 发布日期 2015.12.03 8 of 11 页码 十一、信赖性实验： 类别 测试项目 工作寿命 耐久性测试 高温高湿储存 高温储存 低温储存 测试环境 测试时间 MIL-STD-750D:1026 1000 小时 室温条件下以最大额定电流持续点亮； 以 20mA 测试。 参考标准 （-24 小时，+72 小时） IR-Reflow In-Board, 2 Times 环境温度Ta= 85±5℃,相对湿度RH= 85% 环境温度Ta= 105±5℃ MIL-STD-883D:1005 JIS C 7021:B-1 JESD22-A10 1000 小时 （+ 2小时） 1000 小时 MIL-STD-883D:1008 （-24小时，+72小时） 环境温度 Ta= -55±5℃ 1000 小时 （-24小时，+72小时） JIS C 7021:B-10 JIS C 7021:B-12 MIL-STD-202F:107D 温度循环 105℃ ～ 25℃ ～ -55℃ ～ 25℃ 30mins 5mins 10 次循环 30mins 5mins MIL-STD-750D:1051 MIL-STD-883D:1010 JIS C 7021:A-4 IR-Reflow In-Board, 2 Times 冷热冲击 85 ± 5℃ ～ -40℃ ± 5℃ 10mins 抗锡试验 MIL-STD-202F:107D 10 次循环 10mins 焊锡温度 T.sol= 260 ± 5℃ MIL-STD-883D:1011 10 ± 1secs 2次 升温速度(183℃到最高值) ：最大 3℃/秒 环境测试 维持温度在 183℃以上： 60-150 秒 有铅制程 最高温度限制范围：235℃+5/-0℃ MIL-STD-202F:210A MIL-STD-750D:2031 JIS C 7021:A-1 MIL-STD-750D:2031.2 维持温度在 125(±25)℃： 不超过 120 秒 红外回流焊 MIL-STD-750D:1051 J-STD-020C -------- 维持在235℃+5/-0℃时间：10-30 秒 降温速度： 最大 6℃/秒 升温速度(217℃到最高值) ：最大 3℃/秒 MIL-STD-750D:2031.2 维持温度在 175(±25)℃： 不超过 180 秒 J-STD-020C 红外回流焊 维持温度在 217℃以上： 60-150 秒 无铅制程 最高温度限制范围： 260℃+0/-5℃ -------- 维持在260℃+0/-5℃时间：20-40秒 降温速度： 最大 6℃/秒 MIL-STD-202F:208D 焊锡温度 T.sol= 235 ± 5℃ 可焊性试验 浸入速度： 25±2.5 mm/秒 MIL-STD-750D:2026 浸入时间：2±0.5 秒 上锡率 ≧95% 焊盘面积 MIL-STD-883D:2003 IEC 68 Part 2-20 JIS C 7021:A-2 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 页码 9 of 11 十二、使用注意事项： 使用： 1. LED 是电流驱动元件，电压的细微变化会产生较大的电流波动,导致元件遭到破坏。客户应使用电 阻串联作限流保护。 2. 为了确保多颗 LED 并联使用时光色一致，建议每条支路使用单独电阻,如下图模式 A 所示； 如采用下图模式 B 所示电路，LED 光色可能因每一颗 LED 不同的伏安特性而造成光色差异。 电路模式 A 电路模式 B 3. 过高的环境温度会影响 LED 的亮度以及其他性能, 所以为能使 LED 有较好的性能表现应远离热源。 4. 光电参数公差： 正向电压 REF / VF： + 0.02V 亮度 CAT / IV： + 11% 波长 HUE / WLD： + 1nm 存储： 1. 未打开原始包装的情况下，建议储存的环境为: 温度: 5℃~30℃；湿度: 85%RH 以下。当库存超过 2 个月， 使用前应做除湿处理。条件 60℃ /8 小时。 2. 打开原始包装后，建议储存环境为： 温度 5~30°C ；湿度 60% 以下。 3. LED 是湿度敏感元件，为避免元件吸湿，建议打开包装后，将其储存在有干燥剂的密闭容器内，或 者储存在氮气防潮柜内。 4. 打开包装后，元件应该在 168 小时（7 天）使用；且贴片后应尽快做焊接。 5. 如果干燥剂失效或者元件暴露于空气中超过 168 小时（7 天），应作除湿处理。 烘烤条件：60℃ ， 24 小时。 ESD 静电防护 LED（特别是 InGaN 结构的蓝色、翠绿色、紫色、白色、粉红色 LED）是静电敏感元件, 静电或 者电流过载会破坏 LED 结构。LED 受到静电伤害或电流过载可能会导致性能异常，比如漏电流 过大,VF 变低,或者无法点亮等等。所以请注意以下事项： 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.2 HQ15-2102SYGC 发布日期 2015.12.03 页码 10 of 11 1. 接触 LED 时应佩戴防静电腕带或者防静电手套。 2. 所有的机器设备、工制具、工作桌、料架等等，应该做适当的接地保护（接地阻抗值 10Ω以内）。 3. 储存或搬运 LED 应使用防静电料袋、防静电盒以及防静电周转箱，严禁使用普通塑料制品。 4. 建议在作业过程中，使用离子风扇来压制静电的产生。 5. 距离 LED 元件 1 英尺距离的环境范围内静电场电压小于 100V。 清洗 建议使用异丙醇等醇类溶液清洗 LED，严禁使用腐蚀性溶液清洗。 焊接 1. 回流焊焊接条件参考第一页温度曲线。 2. 回流焊焊接次数不得超过两次。 3. 只建议在修理和重工的情况下使用手工焊接；最高焊接温度不应超过 300 度，且须在 3 秒内完成。 烙铁最大功率应不超过 30W。 4. 焊接过程中,严禁在高温情况下碰触胶体。 5. 焊接后，禁止对胶体施加外力，禁止弯折 PCB，避免元件受到撞击。 其他 1. 本规格所描述的 LED 定义应用在普通的的电子设备范围（例如办公设备、通讯设备等等）。如 果有更为严苛的信赖度要求，特别是当元件失效或故障时可能会直接危害到生命和健康时（如 航天、运输、交通、医疗器械、安全保护等等），请事先知会敝司业务人员。 2. 高亮度 LED 产品点亮时可能会对人眼造成伤害，应避免从正上方直视。 3. 出于持续改善的目的，产品外观和参数规格可能会在没有预先通知的情况下作改良性变化。 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO., LTD. http://www.harvatek.cn
