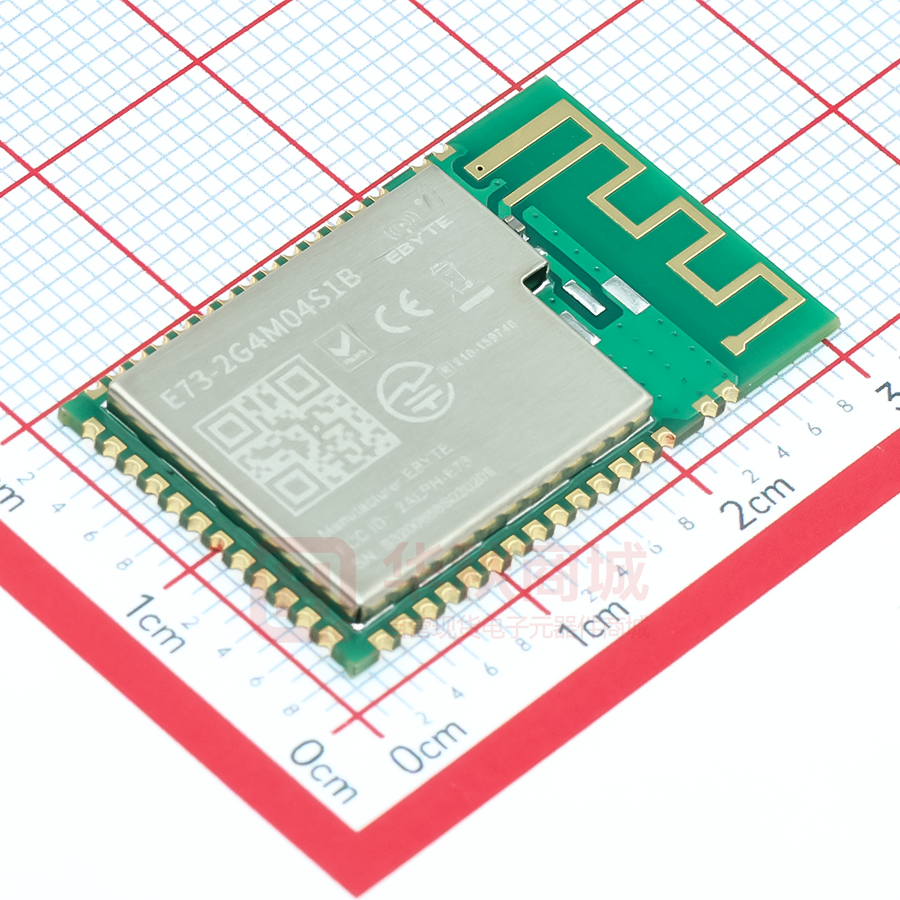

E73-2G4M04S1B

E73-2G4M04S1B

  • 厂商:

    EBYTE(亿佰特)

  • 封装:

    MODULE_28.7X17.5MM_SM

  • 描述:

    nRF528322.4 GHZ blea.2/5.0低功耗蓝牙模块 2~3.6V

  • 数据手册
  • 价格&库存
E73-2G4M04S1B 数据手册
E73-2G4M04S1B 产品规格书 nRF52832 2.4GHz BLE4.2/5.0 低功耗蓝牙模块 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 目录 第一章 概述.......................................................................................................................................................................... 2 1.1 简介........................................................................................................................................................................ 3 1.2 特点功能................................................................................................................................................................ 3 1.3 应用场景................................................................................................................................................................ 3 第二章 规格参数.................................................................................................................................................................. 4 2.1 极限参数................................................................................................................................................................ 4 2.2 工作参数................................................................................................................................................................ 4 第三章 机械尺寸与引脚定义.............................................................................................................................................. 5 第四章 基本操作.................................................................................................................................................................. 6 4.1 硬件设计................................................................................................................................................................ 6 4.2 软件编写................................................................................................................................................................ 7 第五章 常见问题.................................................................................................................................................................. 7 5.1 传输距离不理想.................................................................................................................................................... 7 5.2 模块易损坏............................................................................................................................................................ 8 5.3 误码率太高............................................................................................................................................................ 8 第六章 焊接作业指导.......................................................................................................................................................... 8 6.1 回流焊温度............................................................................................................................................................ 8 6.2 回流焊曲线图........................................................................................................................................................ 9 第七章 相关型号.................................................................................................................................................................. 9 第八章 天线指南................................................................................................................................................................ 11 8.1 天线推荐.............................................................................................................................................................. 11 8.2 天线选择.............................................................................................................................................................. 11 第九章 批量包装方式........................................................................................................................................................ 12 修订历史.............................................................................................................................................................................. 13 关于我们.............................................................................................................................................................................. 13 Copyright ©2012–2020,成都亿佰特电子科技有限公司 1 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 免责申明和版权公告 本文中的信息,包括供参考的 URL 地址,如有变更,恕不另行通知。 文档“按现状”提 供,不负任何担保责任,包括对适销性、适用于特定用途或非侵 权性的任何担保,和任何提 案、规格或样品在他处提到的任何担保。本文档不负任何责 任,包括使用本文档内信息产生 的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使用 许可,不管是明示许可还是暗示许可。 文中所得测试数据均为亿佰特实验室测试所得,实际结果可能略有差异。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产,特此声明。 最终解释权归成都亿佰特电子科技有限公司所有。 注 意 : 由于产品版本升级或其他原因,本手册内容有可能变更。亿佰特电子科技有限公司保留在没有任何通知或者提示的情况 下对本手册的内容进行修改的权利。本手册仅作为使用指导,成都亿佰特电子科技有限公司尽全力在本手册中提供准确的信 息,但是成都亿佰特电子科技有限公司并不确保手册内容完全没有错误,本手册中的所有陈述、信息和建议也不构成任何明 示或暗示的担保。 Copyright ©2012–2020,成都亿佰特电子科技有限公司 2 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 第一章 概述 1.1 简介 E73-2G4M04S1B 是基于挪威 Nordic 生产的 nRF52832 为核心自主研发的小 体积的贴片式蓝牙模块,采用 32MHz 工业级晶振,保证其工业特性和稳定性能。 nRF52832 自带高性能 ARM CORTEX-M4F 内核与蓝牙 4.2 和蓝牙 5.0 的射频 收发器与协议栈,并拥有 UART、I2C、SPI、ADC、DMA、PWM 等丰富的外设资源。 模块引出了几乎所有的 IO 口,具体请查看引脚定义,方便用户进行多方位的 开发。模块内置 PCB 天线并可通过 IPEX 外接其他天线。该产品已获得 FCC、CE、 RoHS 等国际权威认证报告,用户无需担忧其性能。 由于该模块是纯硬件类 SoC 模块,需要用户对其编程后方可使用。 1.2 特点功能  支持 BLE4.2、BLE5.0;  最大发射功率 2.5mW,软件多级可调;  内置 32.768kHz 时钟晶体振荡器;  支持全球免许可 ISM 2.4GHz 频段;  内置高性能低功耗 Cortex-M4F 核处理器;  丰富的资源,512KB FLASH,64KB RAM;  支持 2.0~3.6V 供电,大于 3.3V 供电均可保证最佳性能;  工业级标准设计,支持-40~+85℃下长时间使用;  双天线可选(PCB/IPEX),用户可根据自身需求选择使用。  理想条件下,通信距离可达 100m; 1.3 应用场景  智能家居以及工业传感器等;  安防系统、定位系统;  无线遥控,无人机;  无线游戏遥控器;  医疗保健产品;  无线语音,无线耳机;  汽车行业应用。 Copyright ©2012–2020,成都亿佰特电子科技有限公司 3 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 第二章 规格参数 2.1 极限参数 主要参数 性能 备注 最小值 最大值 电源电压(V) 0 3.6 超过 3.6V 永久烧毁模块 阻塞功率(dBm) - 10 近距离使用烧毁概率较小 工作温度(℃) -40 +85 工业级 2.2 工作参数 主要参数 工作电压(V) 性能 最小值 典型值 最大值 1.8 3.3 3.6 通信电平(V) 功 耗 3.0 备注 ≥3.3V 可保证输出功率 使用 5V TTL 有风险烧毁 工作温度(℃) -40 - +85 工业级设计 工作频段(MHz) 2379 2430 2496 支持 ISM 频段 发射电流(mA) 14 接收电流(mA) 5 休眠电流(μA) 2 瞬时功耗 软件关断 最大发射功率(dBm) 3.8 4 4.3 接收灵敏度(dBm) -94 -95 -96 空中速率为 1Mbps 主要参数 描述 备注 参考距离 100m 晴朗空旷,天线增益 5dBi,天线高度 2.5 米,空中速率 1Mbps 晶振频率 32MHz/32.768KHz 支持协议 BLE 4.2/5.0 封装方式 贴片式 接口方式 1.27mm IC 全称 nRF52832-QFAA FLASH 512KB RAM 64KB 内核 ARM CORTEX-M4F 外形尺寸 17.5*28.7mm 天线接口 PCB/IPEX Copyright ©2012–2020,成都亿佰特电子科技有限公司 默认 PCB 板载天线,等效阻抗约 50Ω 4 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 第三章 机械尺寸与引脚定义 引脚序号 引脚名称 引脚方向 引脚用途 0 GND 输入 地线,连接到电源参考地 1 GND 输入 地线,连接到电源参考地 2 GND 输入 地线,连接到电源参考地 3 DEC2 1.3V 数字电源去耦调节器(详见芯片手册) 4 DEC3 电源去耦(详见芯片手册) 5 P0.25 输入/输出 单片机 GPIO 6 P0.26 输入/输出 单片机 GPIO 7 P0.27 输入/输出 单片机 GPIO 8 P0.28 输入/输出 单片机 GPIO 9 P0.29 输入/输出 单片机 GPIO 10 P0.30 输入/输出 单片机 GPIO 11 P0.31 输入/输出 单片机 GPIO 12 DEC4 13 DCC DC/DC 直流调节器输出(详见芯片手册) 14 DEC1 0.9 V 数字电源去耦调节器(详见芯片手册) 15 GND 1.3 V 数字电源去耦调节器(详见芯片手册) Input from DC/DC regulator 输入 Copyright ©2012–2020,成都亿佰特电子科技有限公司 Output from 1.3 V LDO 地线,连接到电源参考地 5 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 16 VCC 输入 电源,1.8~3.6V DC(注意:高于 3.6V 电压,将导致模块永久损毁) 17 P0.02 输入/输出 单片机 GPIO 18 P0.03 输入/输出 单片机 GPIO 19 P0.04 输入/输出 单片机 GPIO 20 P0.05 输入/输出 单片机 GPIO 21 P0.06 输入/输出 单片机 GPIO 22 P0.07 输入/输出 单片机 GPIO 23 P0.08 输入/输出 单片机 GPIO 24 P0.09 输入/输出 单片机 GPIO 25 P0.10 输入/输出 单片机 GPIO 26 P0.11 输入/输出 单片机 GPIO 27 P0.12 输入/输出 单片机 GPIO 28 P0.13 输入/输出 单片机 GPIO 29 P0.14 输入/输出 单片机 GPIO 30 P0.15 输入/输出 单片机 GPIO 31 P0.16 输入/输出 单片机 GPIO 32 P0.17 输入/输出 单片机 GPIO 33 P0.18 输入/输出 单片机 GPIO 34 P0.19 输入/输出 单片机 GPIO 35 P0.20 输入/输出 单片机 GPIO 36 P0.21 输入/输出/RST 单片机 GPIO 37 SWDCLK 输入 串行线调试时钟输入调试和编程 38 SWDIO 输入 串行线调试和编程调试 39 P0.22 输入/输出 单片机 GPIO 40 P0.23 输入/输出 单片机 GPIO 41 P0.24 输入/输出 单片机 GPIO 42 GND 输入 地线,连接到电源参考地 43 GND 输入 地线,连接到电源参考地 第四章 基本操作 4.1 硬件设计  推荐使用直流稳压电源对该模块进行供电,电源纹波系数尽量小,模块需可靠接地;  请注意电源正负极的正确连接,如反接可能会导致模块永久性损坏;  请检查供电电源,确保在推荐供电电压之间,如超过最大值会造成模块永久性损坏;  请检查电源稳定性,电压不能大幅频繁波动;  在针对模块设计供电电路时,往往推荐保留 30%以上余量,有整机利于长期稳定地工作;  模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分;  高频数字走线、高频模拟走线、电源走线必须避开模块下方,若实在需要经过模块下方,假设模块焊接在 Top Layer, 在模块接触部分的 Top Layer 铺地铜(全部铺铜并良好接地),必须靠近模块数字部分并走线在 Bottom Layer; Copyright ©2012–2020,成都亿佰特电子科技有限公司 6 成都亿佰特电子科技有限公司  E73-2G4M04S1B 产品规格书 假设模块焊接或放置在 Top Layer,在 Bottom Layer 或者其他层随意走线也是错误的,会在不同程度影响模块的杂散以 及接收灵敏度;  假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能,跟据干扰的强度建议适当远离模块,若情况允许可 以做适当的隔离与屏蔽;  假设模块周围有存在较大电磁干扰的走线(高频数字、高频模拟、电源走线)也会极大影响模块的性能,跟据干扰的强 度建议适当远离模块,若情况允许可以做适当的隔离与屏蔽;  通信线若使用 5V 电平,必须串联 1k-5.1k 电阻(不推荐,仍有损坏风险);  尽量远离部分物理层亦为 2.4GHz 的 TTL 协议,例如:USB3.0;  天线安装结构对模块性能有较大影响,务必保证天线外露,最好垂直向上。当模块安装于机壳内部时,可使用优质的天 线延长线,将天线延伸至机壳外部;天线切不可安装于金属壳内部,将导致传输距离极大削弱。 4.2 软件编写  此模块核心为 nRF52832,其驱动方式完全等同于 nRF52832,用户可以完全按照 nRF52832 芯片手册进行操作;  由于官方提供的烧录工具 nRFgo Studio 兼容性较差,建议使用 J-LINK-V8 以上版本进行程序烧录。  有关老模块可以烧录,新模块不能烧录问题:是由于新模块在生产的时候加了读写保护导致;需要正确连上线后用官方 提供的 nRFgo Studio 进行 Recover 即可(Jlink 支持官方的 nRFgo Studio),如图所示: 第五章 常见问题 5.1 传输距离不理想  当存在直线通信障碍时,通信距离会相应的衰减;  温度、湿度,同频干扰,会导致通信丢包率提高;  地面吸收、反射无线电波,靠近地面测试效果较差;  海水具有极强的吸收无线电波能力,故海边测试效果差;  天线附近有金属物体,或放置于金属壳内,信号衰减会非常严重;  功率寄存器设置错误、空中速率设置过高(空中速率越高,距离越近); Copyright ©2012–2020,成都亿佰特电子科技有限公司 7 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书  室温下电源低压低于推荐值,电压越低发功率越小;  使用天线与模块匹配程度较差或天线本身品质问题。 5.2 模块易损坏  请检查供电电源,确保在推荐供电电压之间,如超过最大值会造成模块永久性损坏;  请检查电源稳定性,电压不能大幅频繁波动;  请确保安装使用过程防静电操作,高频器件静电敏感性;  请确保安装使用过程湿度不宜过高,部分元件为湿度敏感器件;  如果没有特殊需求不建议在过高、过低温度下使用。 5.3 误码率太高  附近有同频信号干扰,远离干扰源或者修改频率、信道避开干扰;  电源不理想也可能造成乱码,务必保证电源的可靠性;  延长线、馈线品质差或太长,也会造成误码率偏高。 第六章 焊接作业指导 6.1 回流焊温度 Profile Feature 曲线特征 Sn-Pb Assembly Pb-Free Assembly 锡膏 Sn63/Pb37 Sn96.5/Ag3/Cu0.5 Preheat Temperature min (Tsmin) 最小预热温度 100℃ 150℃ Preheat temperature max (Tsmax) 最大预热温度 150℃ 200℃ Preheat Time (Tsmin to Tsmax)(ts) 预热时间 60-120 sec 60-120 sec Average ramp-up rate(Tsmax to Tp) 平均上升速率 3℃/second max 3℃/second max 液相温度 183℃ 217℃ 液相线以上的时间 60-90 sec 30-90 sec 峰值温度 220-235℃ 230-250℃ 平均下降速率 6℃/second max 6℃/second max 6 minutes 8 minutes max Solder Paste Liquidous Temperature (TL) Time(tL)Maintained Above(TL) Peak temperature(Tp) Aveage ramp-down rate(Tp to Tsmax) Time 25℃ to peak temperature Copyright ©2012–2020,成都亿佰特电子科技有限公司 25℃到峰值温度的时间 max 8 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 6.2 回流焊曲线图 Copyright ©2012–2020,成都亿佰特电子科技有限公司 9 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 第七章 相关型号 7.1 相关硬件模块 产品型号 芯片方案 支持协议 FLASH RAM 发射功率 产品尺寸 天线形式 E73-2G4M04S1A nRF52810 BLE4.2/5.0 192KB 24KB 4dBm 17.5*28.7mm PCB/IPEX E73-2G4M04S1AX nRF52810 BLE4.2/5.0 192KB 24KB 4dBm 17.5*28.7mm IPEX E73-2G4M04S1B nRF52832 BLE4.2/5.0 512KB 64KB 4dBm 17.5*28.7mm PCB/IPEX E73-2G4M04S1BX nRF52832 BLE4.2/5.0 512KB 64KB 4dBm 17.5*28.7mm IPEX E73-2G4M08S1C nRF52840 BLE4.2/5.0 1024KB 256KB 8dBm 13*18mm 陶瓷天线 E73-2G4M08S1CX nRF52840 BLE4.2/5.0 1024KB 256KB 8dBm 13*18mm IPEX E73-2G4M04S1D nRF52822 BLE4.2 256KB 16KB 4dBm 17.5*28.7mm PCB/IPEX E73-2G4M08S1E nRF52833 512KB 128kB 8dBm 13*18mm 陶瓷天线 BLE5.1、BLE Mesh、 Thread、 Zigbee 7.2 相关协议模块 产品型号 芯片方案 协议 产品尺寸 天线形式 功能特点 E104-BT5005A nRF52805 BLE5.0 9*9mm 陶瓷天线 主从一体,超小体积 E104-BT5010A nRF52810 BLE5.0 11.5*16mm 陶瓷天线 主从一体 E104-BT5011A nRF52811 BLE5.1 11.5*16mm 陶瓷天线 主从一体,支持 Long Range 特性 E104-BT5032A nRF52832 BLE5.0 11.5*16mm 陶瓷天线 多主多从共存 E104-BT5040U nRF52840 BLE4.2/5.0 59*18mm PCB USB Dongle,支持 nRF Connect E104-BT5040UA nRF52840 BLE4.2/5.0 59*18mm PCB USB Dongle,支持 BLE5.0 抓包 Copyright ©2012–2020,成都亿佰特电子科技有限公司 10 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 第八章 天线指南 8.1 天线推荐 天线是通信过程中重要角色,往往劣质的天线会对通信系统造成极大的影响,故我司推荐部分天线作为配套我司无线模 块且性能较为优秀且价格合理的天线。 产品型号 类型 频段 增益 尺寸 馈线 Hz dBi mm cm 接口 特点 TX2400-NP-5010 柔性天线 2.4G 2.0 10x50 - IPEX 柔性 FPC 软天线 TX2400-JZ-3 胶棒天线 2.4G 2.0 30 - SMA-J 超短直式,全向天线 TX2400-JZ-5 胶棒天线 2.4G 2.0 50 - SMA-J 超短直式,全向天线 TX2400-JW-5 胶棒天线 2.4G 2.0 50 - SMA-J 固定弯折,全向天线 TX2400-JK-11 胶棒天线 2.4G 2.5 110 - SMA-J 可弯折胶棒,全向天线 TX2400-JK-20 胶棒天线 2.4G 3.0 200 - SMA-J 可弯折胶棒,全向天线 TX2400-XPL-150 吸盘天线 2.4G 3.5 150 150 SMA-J 小型吸盘天线,性价比 8.2 天线 Copyright ©2012–2020,成都亿佰特电子科技有限公司 11 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 第九章 批量包装方式 Copyright ©2012–2020,成都亿佰特电子科技有限公司 12 成都亿佰特电子科技有限公司 E73-2G4M04S1B 产品规格书 修订历史 版本 修订日期 修订说明 维护人 1.0 2018-8-30 初始版本 huaa 1.1 2018-9-30 版本拆分 huaa 1.2 2019-2-19 错误修正 Ray 1.4 2020-05-09 引脚修改 du 1.5 2020-05-11 2.2 中参考距离由 300m 改为 100m du 1.6 2020-06-05 更换引脚图 du 1.7 2021-1-13 产品变更 Linson 1.8 2021-01-19 修改相关型号 Ren 关于我们 销售热线:4000-330-990 公司电话:028-61399028 技术支持:support@cdebyte.com 官方网站:www.ebyte.com 公司地址:成都市高新西区西区大道 199 号 B5 栋 Copyright ©2012–2020,成都亿佰特电子科技有限公司 13
