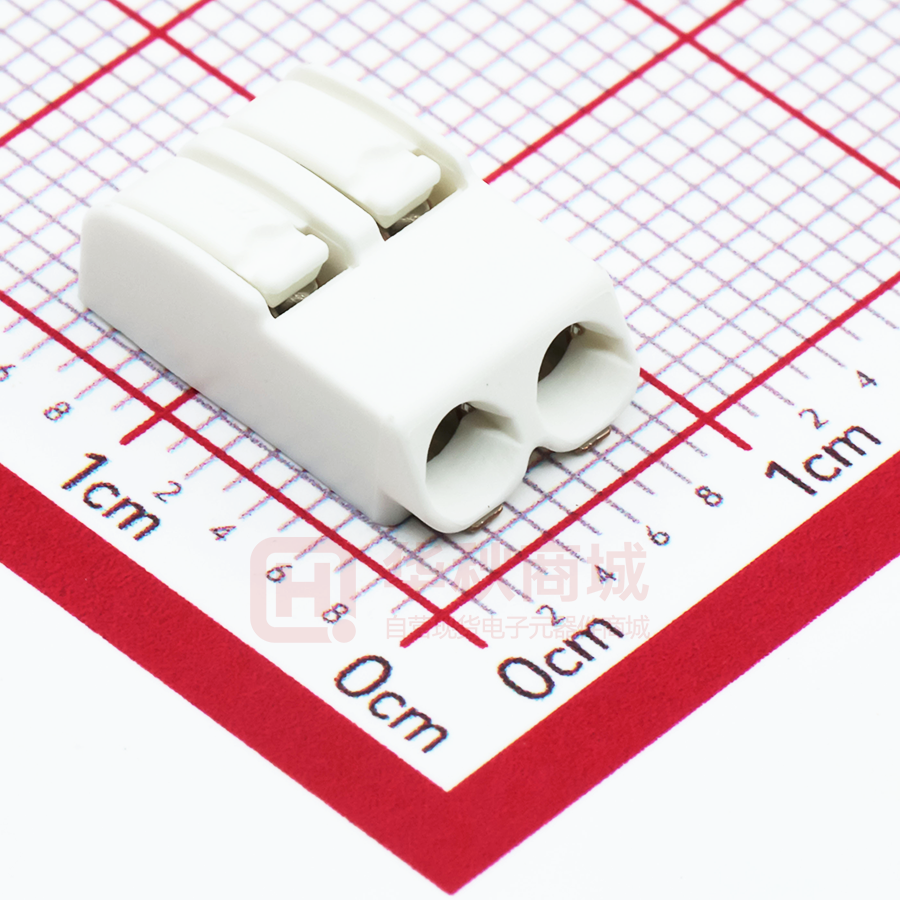

2060-452/998-404

规格书 | 型号: 2060-452/998-404 SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 4 mm; 2极; Push-in CAGE CLAMP®; 采用卷装带式包装; 0,75 mm²; 白色 www.wago.com/2060-452/998-404 颜色: R = Feed direction L = (pole no. x pin spacing) – 0.1 mm 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 1/8 规格书 | 型号: 2060-452/998-404 www.wago.com/2060-452/998-404 产品描述 SMD PCB接线端子，具有直插型笼式弹簧接线单元，带有推压键 高度仅为4.5 mm，最大程度地减少了其阴影对PCB板上照明设备的影响 卷装带式包装，适于自动装配 说明: 应用指南： 本产品可适用于无铅回流焊接工艺，根据DIN EN 61760-1和DIN EN 60068-2-58标准，它可承受的最高温度为260℃。由于用户所要加工的组件在规格、 构造、精度等方面各异，加之用户所使用的焊接机器及焊剂都不尽相同，所以我们建议用户在正式焊接之前首先进行试验以确保产品及生产工艺的高度契 合。 说明: Depending on reflow soldering temperatures and times, color deviations may occur. These deviations will have no impact on functionality. 建议: 关于SMD (表面贴装器件) 位置模板的建议： 模板厚度：150 m。此外，模板开孔位置应与PCB板上的焊孔一致。 数据 电气参数 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 2/8 规格书 | 型号: 2060-452/998-404 www.wago.com/2060-452/998-404 Ratings per IEC/EN 额定电气参数依据的标准 IEC/EN 60664-1 额定电压(III/3) 63 V 额定浪涌电压(III/3) 2.5 kV 额定电压(III/2) 160 V 额定浪涌电压(III/2) 2.5 kV 额定电压(II/2) 320 V 额定浪涌电压(II/2) 2.5 kV 额定电流 9  A 图例(额定电气参数) (III / 2) ≙ 过电压类别III/污染等级2 Approvals per UL 认证 UL 1059 Approvals per UL 额定电压UL 1977 320 V 额定电流UL 1977 9  A Approvals per CSA 认证 CSA 接线参数 连接技术 直插型笼式弹簧接线单元(Push-in CAGE CLAMP®) 执行类型 推压键 单股导线 0.2 … 0.75 mm² / 24 … 18 AWG 细多股导线 0.2 … 0.75 mm² / 24 … 18 AWG 细多股导线；加有带绝缘护套的冷压接头 0.25 … 0.34 mm² 细多股导线；加有不带绝缘护套的冷压接头 0.25 … 0.34 mm² 剥线长度 7 … 9 mm / 0.28 … 0.35 英寸 导线到PCB的连接方向 0  ° 极数 2 连接点总数 2 电位总数量 2 连接点数量 1 层数 1 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 3/8 规格书 | 型号: 2060-452/998-404 www.wago.com/2060-452/998-404 Geometrical Data 焊针间距 4 mm / 0.157 inch 宽度 7.9 mm / 0.311 inch 高度 4.5 mm / 0.177 inch 深度 13.1 mm / 0.516 inch 卷装带式包装直径 330 mm 带宽 24 mm PCB contact PCB触点 SMD 材料参数 颜色 白色 绝缘材料组别 I 绝缘材料 耐高温尼龙(PPA GF) UL94阻燃等级 V0 夹持弹簧材料 铬镍弹簧钢(CrNi) 触点材质 铜合金 触点镀层 镀锡 重量 0.5 g Environmental Requirements 承受温度范围 -60 … +105 °C 商业数据 Product Group 33 (Printed Circuit) 包装类型 BOX 原产国 CH GTIN 4055143541244 海关税号 85369010000 认证 / 证书 其他认证 标识 认证 其他认证信息 认证名称 CCA DEKRA Certification B.V. EN 60947 NTR NL7724 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 4/8 规格书 | 型号: 2060-452/998-404 www.wago.com/2060-452/998-404 CCA DEKRA Certification B.V. EN 60998 NTR NL 7725 CCA DEKRA Certification B.V. EN 60838 NTR NL 2168246 CCA DEKRA Certification B.V. EN 60947-7-4 NTR NL 7843 KEMA/KEUR DEKRA Certification B.V. EN 60838 2168246.01 KEMA/KEUR DEKRA Certification B.V. EN 60998 71-108181 KEMA/KEUR DEKRA Certification B.V. EN 60947 71-108183 KEMA/KEUR DEKRA Certification B.V. EN 60947-7-4 71-114208 认证 其他认证信息 认证名称 cURus Underwriters Laboratories Inc. UL 1977 20160727E45171 UL认证 标识 适用产品 tools 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 5/8 规格书 | 型号: 2060-452/998-404 www.wago.com/2060-452/998-404 型号: 2060-189 操作工具; 采用绝缘材料制成; 适用于2060系列; 白色 www.wago.com/2060-189 型号: 206-860 操作工具; 适用于2060系列; 多种颜色 www.wago.com/206-860 型号: 216-131 冷压接头; 套管，适于0.25 mm² / AWG 24; 不绝缘; 电镀锡; 银色 www.wago.com/216-131 型号: 216-132 冷压接头; 套管，适于0.34 mm² / AWG 24; 不绝缘; 电镀锡 www.wago.com/216-132 型号: 216-301 冷压接头; 套管，适于0.25 mm² / AWG 24; 绝缘; 电镀锡; 黄色 www.wago.com/216-301 型号: 216-302 冷压接头; 标识套管，适用截面积 0.34 mm² / AWG 22; 绝缘; 电镀锡; 绿色 www.wago.com/216-302 ferrule General accessories 型号: 2060-952/028-000 LED连接用跨接器; 焊针间距 4 mm; 2极; 长度：28 mm; 白色 www.wago.com/2060-952 /028-000 型号: 2060-952/028-004 LED连接用跨接器; 焊针间距 4 mm; 2极; 长度：28 mm; 黑色 www.wago.com/2060-952 /028-004 下载 文档 Additional Information Technical explanations 2019年4月3日 pdf 2.0 MB 下载 URL 下载 URL 下载 CAD/CAE-Data CAD data 2D/3D Models 2060-452/998-404 CAE data ZUKEN Portal 2060-452/998-404 Environmental Product Compliance 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 6/8 规格书 | 型号: 2060-452/998-404 www.wago.com/2060-452/998-404 Compliance Search Environmental Product Compliance 2060-452/998-404 URL 下载 SMD PCB 接线端子; 推压键; 0.75 mm²; 焊针间距 4 mm; 2极; Push-in CAGE CLAMP®; 采用卷装带式包装; 0,75 mm²; 白色 Installation Notes Conductor termination Insert solid conductors via push-in termination. Conductor termination Insert/remove fine-stranded conductors by lightly pressing on push-button, e.g., via optional operating tool (206-860). 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 7/8 规格书 | 型号: 2060-452/998-404 www.wago.com/2060-452/998-404 Terminal blocks can be arranged side-by-side without loss of poles. 变更声明。 敬请关注进一步的产品说明文件！ WAGO Electronic (Tianjin) Co., Ltd. No.5, Quan Hui Road Wuqing Development Area | Tianjin 301700 Tel.: +86 22 59677688 | Fax: +86 22 59617668 Email: info-cn@wago.com 您有关于我们产品的任何问题吗？ 我们非常乐意接听您的来电， +86 (022) 59677688 。 06.04.2021    页码 8/8
