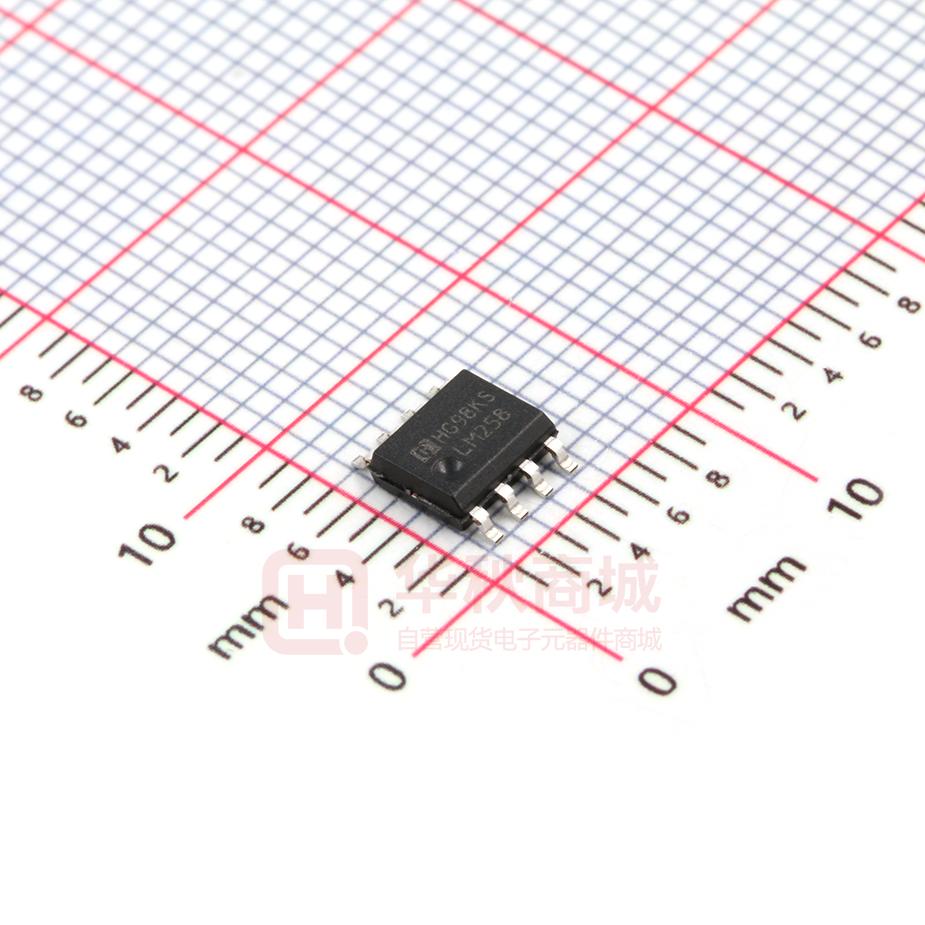

LM258M/TR

LM258/358 产品简介 LM258/LM358 是一款双路低功耗的差分式运算放大器，可以单电源或双电源供电。具有 较高的开环增益、内部补偿、高共模范围和良好的温度稳定性，以及具有输出短路保护的特点。 广泛应用于传感器的放大电路、直流放大模块、音频放大电路和传统的运算放大电路中。 产品特点     内部频率补偿 短路保护 低功耗：典型值 0.5mA @ VCC=5V 封装形式：DIP8、SOP8、MSOP8  单电源电压范围：3V～32V  双电源电压范围：±18V  单位增益带宽:可达 1MHZ 产品用途   传感器信号放大器 直流增益  音频放大器  其它应用领域 产品订购信息 产品名称 封装 打印名称 包装 包装数量 LM358N DIP8 LM358 管装 2000 只/盒 LM358M/TR SOP8 LM358 编带 2500 只/盘 MSOP8 LM358 编带 3000 只/盘 LM258N DIP8 LM258 管装 2000 只/盒 LM258M/TR SOP8 LM258 编带 2500 只/盘 MSOP8 LM258 编带 3000 只/盘 LM358MM/TR LM258MM/TR 封装形式和管脚功能定义 DIP8/SOP8/MSOP 管脚序号 管脚定义 功能说明 1 1OUT 第1 路运放输出 2 1IN- 第1 路运放反相输入 3 1IN+ 第1 路运放正相输入 4 VEE 负电源 5 2IN+ 第2 路运放正相输入 6 2IN- 第2 路运放反相输入 7 2OUT 第2 路运放输出 8 VCC 正电源 http://www.hgsemi.com.cn 1/7 2022 JUNE LM258/358 DIP8/SOP8/MSOP8 极限参数 (1) 项目 符号 极限值 单电源供电电压 Vcc 32 V 双电源供电电压 ±16 V 差分输入电压 Vs VID ±32 V 共模输入电压 VICR -0.3～32V V 输出短路时间 tsc 连续 耗散功率 PD 400 mW 工作温度 LM358 TA 0-70 ℃ 工作温度 LM258 TA -40~+85 ℃ 储存温度 TS -65-150 ℃ 焊接温度 TW 260,10s ℃ (2) 单位 注：（1）极限值是指无论在任何条件下都不能超过的极限值。如果达到此极限值，将有可 能造成产品劣化等物理性损伤；同时在接近极限参数下，不能保证芯片可以正常工作。 （2）输入端 IN+相对于 IN-之间的电压差。 等效原理图 http://www.hgsemi.com.cn 2/7 2022 JUNE LM258/358 直流电学特性（TA=25℃，VCC=5V,VEE=GND 项目 符号 输入失调电压 VIO 输入失调电流 IIO 偏置电流 除非特别指定） 最小值 典型值 最大值 单位 - 5 7 mV VO = 1.4 V - 10 50 nA IBIAS VO = 1.4 V - 50 250 nA 共模输入电压 VICR VCC=5V to 32V VEE - VCC-1.5V V 开环电压增益 AOL VCC=15V,VO=1V to 11V,RL≥2kΩ 100 - V/mV 共模抑制比 CMRR VCC=5V to MAX,VIC=VICR(min) - 80 - dB 单位增益带宽 GBWP - 1 - MHZ 电源电压抑制比 PSSR ∆VVDD/∆ VIO VCC=5V to MAX, f=20kHz - 90 - dB 串扰衰减抑制比 CS VO1/VO2 f=1kHz to 20kHz - 120 - dB Iout =-50uA - 13.6 - V Iout =-1mA - 13.5 - V Iout =-5mA - 13.4 - V 26 - V 输出高电平电压 VOH 测试条件 VCC=5V to MAX,VIC=VICR(min),VO=1.4V VCC=15V, VID=1V VCC=28V 输出低电平电压 输出短路电流 VOL IOS RL=2k Iout =50uA - 0.1 - V Iout =1mA - 0.7 - V VCC=15V, VID=-1V Iout =5mA - 1.0 - V VCC=28V RL=2k - 0.85 - V VCC=5V,VEE=-5V,VO=0V - ±24 - mA VCC=5V,VO=1/2VCC, No load - 0.5 - mA 电源工作电流 ICC VCC=32,VO=1/2VCC, No load - 0.8 - mA 单电源工作电压 VCC VEE=0V(GND) 3 - 32 V 双电源工作电压 VS -16 - +16 V VCC,VEE 典型应用 1、 ’线路图 http://www.hgsemi.com.cn 3/7 2022 JUNE LM258/358 2、设计要求 必须选择大于输入电压范围和输出范围的电源电压。 例如，将信号源 VIN 从±0.5 V 放大到±1.8V。将电源设置为±５V 足以适应此应用要求。 3、设计过程 根据公式(1)计算放大倍数(增益) AV AV =-VO/VIN ---------------(1) AV =-VO/VIN=-1.8/0.5=-3.6 一旦确定了所需的增益 AV，就要为 RI 或 RF 电阻选择一个值。根据运放的电特性及功 耗的需要， 可选择 1kΩ-100kΩ范围内的值。本例将选择 RI=10 kΩ，则 RF=36kΩ。这由方 程式 2 确定。 AV =-RF/RI ---------------(2) RF= AV * RI=3.6*10 = 36 kΩ 4、应用曲线图 反相放大器的输入电压 VS 输出电压 http://www.hgsemi.com.cn 4/7 2022 JUNE LM258/358 封装外形尺寸 DIP-8L D1 L1 L E B d D A c a b Dimensions In Millimeters(DIP8L) A B D D1 E L L1 a b c Min： 6.10 9.00 8.40 7.42 3.10 0.50 3.00 1.50 0.85 0.40 Max： 6.68 9.50 9.00 7.82 3.55 0.70 3.60 1.55 0.90 0.50 Symbol： d 2.54 BSC SOP-8L Q A C C1 B D A1 a 0.25 b Dimensions In Millimeters(SOP8L) A A1 B C C1 D Min： 1.35 0.05 4.90 5.80 3.80 0.40 0° 0.35 Max： 1.55 0.20 5.10 6.20 4.00 0.80 8° 0.45 Symbol： http://www.hgsemi.com.cn 5/7 Q a b 1.27 BSC 2022 JUNE LM258/358 MSOP8 Q A C1 C B A1 0.20 D b a Dimensions In Millimeters(MSOP8L) A A1 B C C1 D Min： 0.80 0.05 2.90 4.75 2.90 0.35 0° 0.25 Max： 0.90 0.20 3.10 5.05 3.10 0.75 8° 0.35 Symbol： http://www.hgsemi.com.cn 6/7 Q a b 0.65 BSC 2022 JUNE LM258/358 重要说明： 华冠半导体保留未经通知更改所提供的产品和服务。客户在订货前应获取最新的相关信息，并 核实这些信息是否最新且完整的。 客户在使用华冠半导体产品进行系统设计和整机制造时有责任遵守安全标准并采取安全措施， 以避免潜在风险可能导致人身伤害或财产损失情况的发生。 华冠半导体产品未获得生命支持、军事、航空航天等领域应用之许可，华冠半导体将不承担产 品在这些领域应用造成的后果。 华冠半导体保证公司所生产半导体产品的性能达到在销售时可应用的性能指标。测试和其他质 量控制技术的使用只限于华冠半导体的质量保证范围内。每个器件并非所有参数均需要检测。 以上文档资料仅供参考，一切以实物参数为准。 华冠半导体的文档资料，仅在没有对内容进行任何篡改且带有相关授权的情况下才允许进行复 制。华冠半导体对篡改过的文件不承担任何责任或义务。 http://www.hgsemi.com.cn 7/7 2022 JUNE
