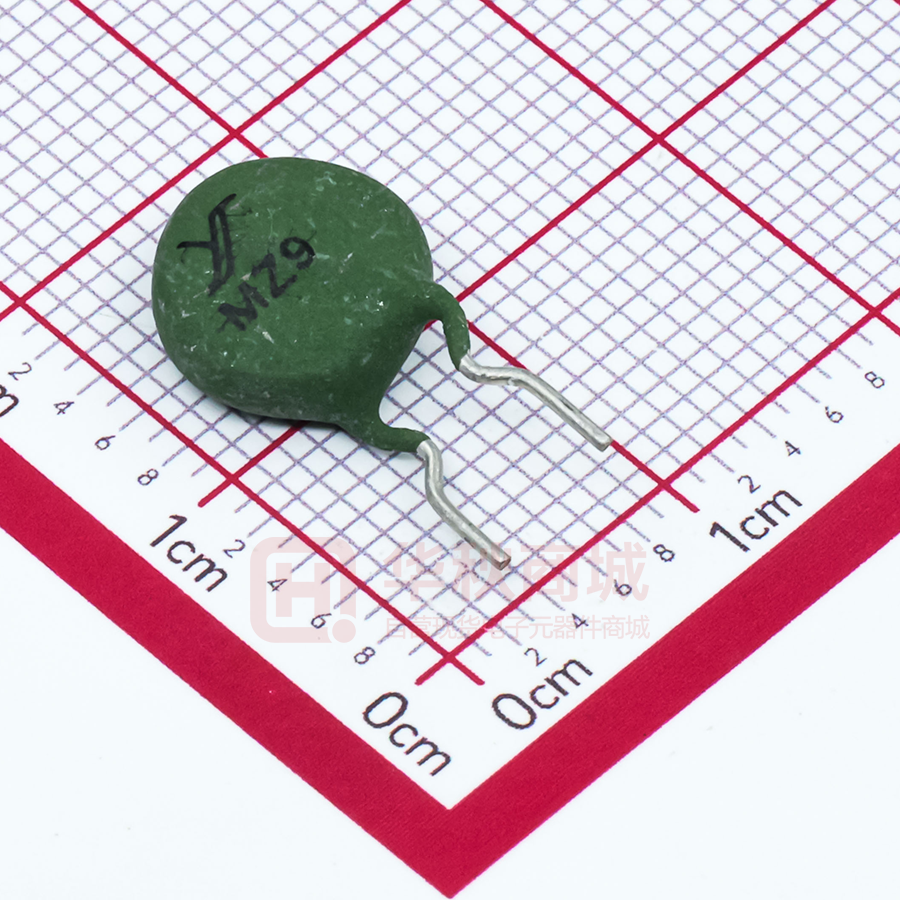

MZ11-10A300-600RM

技 术 规 格 书 MZ11-10A300～600RM 拟制： 陈 奇 山 审核： 许 丽 军 批准： 沈 朝 阳 一 、尺寸、外观标志及封装 1- 1 外形尺寸及外观 1 D T H L W Dmax 10.50 Hmax 14.00 L±0.5 3.50 W±¹ 5.00 Tmax 5.00 Фd± ⁰∙⁰⁵ 0.60 1- 2 产品标识 MZ9   无标识 1- 3 封装材料及颜色  酚醛树脂  黑色  环氧树脂  黄色  有机硅树脂  红色  胶木壳  绿色  镀锡引线  直型  镀锡簧片  内弯  无引线  侧弯 1- 4 引线 二、电气性能 项 目 技术要求 测试条件及试验方法 2 2-1 额定零功率电阻值 2-2 不动作特性 2-3 动作特性 2-4 最大工作电压 2-5 居里温度 2-6 恢复时间 (30～60) Ω±2% 环境温度 25±2℃静置 30min 以上 20mA △R/Rn≤50% 环境温度 60±2℃静止空气中， 电源电压 220VAC，通以 20mA 电流持续时间 60min。 ≤300S 环境温度 25±2℃静止空气中， 电源电压 220VAC，通以 150 mA 电流，300S 内进入高阻状 态。 450VAC △R/Rn≤30% 电源电压 220VAC，起始电流 800mA 持 续 3S ， 跳 变 到 高 压 450VAC 持续 30 秒，静置 24 小时，按 2-1 复测零功率电阻 值。 150mA 83±7℃ t≤90S 把 PTC 置于恒温箱中，以 5 分 钟/ ℃的升温速率，用万用表 测其零功率电阻值，阻值等于 2 倍室温电阻时的温度。 电源电压 220VAC，起始电流 800mA，通电 30S 后断电，阻 值恢复到最初阻值 2 倍时的时 间。 三、其他性能 项 目 技 术 要 求 测试条件及试验方法 3 3-1 外观 无明显气泡、针孔等缺 陷；无任何降低使用性 的可见性损伤；标志清 晰耐久。 3-2 可焊性 根据GB2423-28试验Ta进行试验采 浸锡部分上锡均匀,上 用槽焊法，将引出端沾助焊剂后在 锡面积≥95%。 230±5℃的锡液（Sn63·pb37）中浸入 到距本体5mm处保持3-5秒钟。 3-3 耐焊接热 试验前后阻值变化率 △R/Rn≤20% 3-4 高温断续负荷 3-5 引出端强度 目 测 根据GB2423-29试验Tb进行试验，在 常温静置24小时后，按2-1测零功率 电阻值。 试验前后无可见性损 伤，阻值变化率 △R/Rn≤30% 根据GB7153第1081条试验，温度 60±2℃，电压265VAC，起始电流 400mA，通电90min断电30min总负 荷1000小时后常温静置24小时，按 3-1和2-1检查外观和零功率电阻。 检验前后阻值变化率 △ R/Rn≤20% 根据GB2423-29试验 u 进行试验， 试验Ua，拉力10N，时间10S；试验 Ub，弯曲900，拉力5N，连续两次； 试验Uc，扭转1800，连续两次；在 常温静置24小时，按 2-1复测零功 率电阻值。 Rn：最初的零功率电阻；Rf：测试后的零功率电阻； R Rf Rn 四、交收检验 抽样方法按GB2828-87符合该规格书要求。 4 IL AQL 4-1 外观、尺寸、标志 II 0.65 4-2 额定零功率电阻 II 0.65 4-3 耐电压特性 S-3 0.65 4-4 动作特性 S-3 1.0 4-5 不动作特性 S-3 1.0 4-6 可焊性 S-3 2.5 4-7 居里温度 S-3 2.5 项 目 五、使用环境条件 环境温度 相对湿度 大气压 －40－85℃ ≤95% 86－106Kpa 振动频率 10－50HZ 加速度 98m/S² 贮存温度 －40－85℃ 5
