ERJ1VM470D11OT

ERJ1VM470D11OT

  • 厂商:

    AISHI(艾华集团)

  • 封装:

    插件,D5xL11mm

  • 描述:

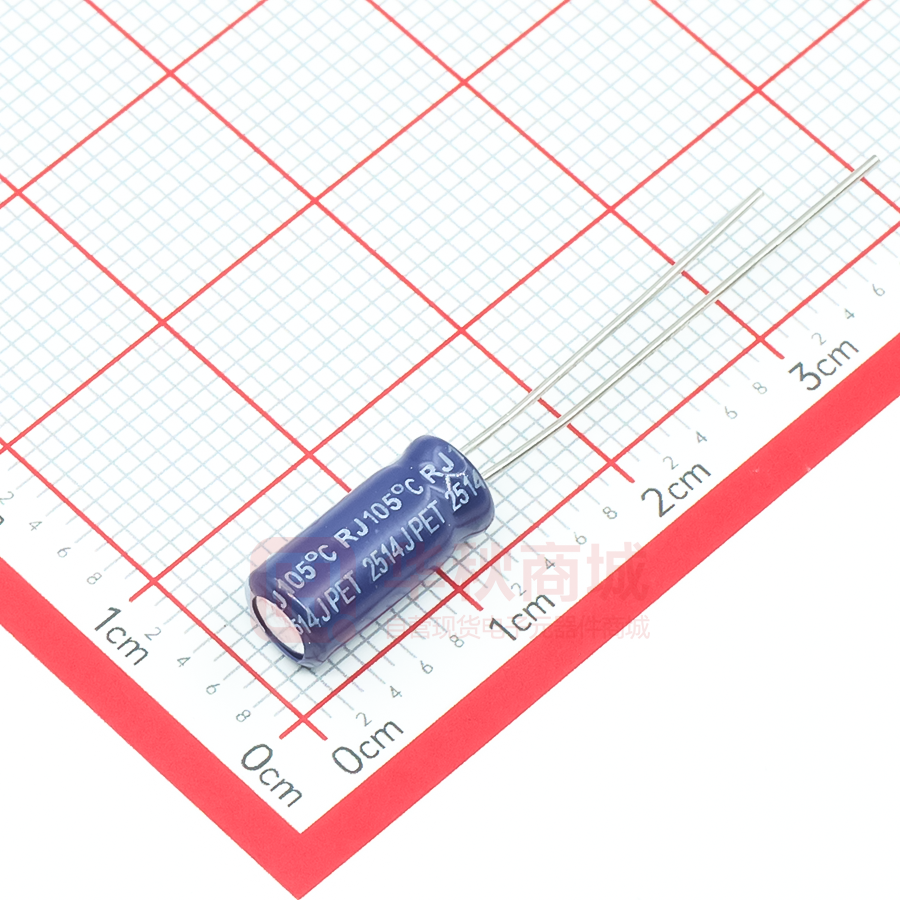

    直插铝电解电容 插件,D5xL11mm 47µF ±20% Ф5.00 x 11.00mm 35V 400mΩ 450mA 8000hrs@105°C

  • 数据手册
  • 价格&库存
ERJ1VM470D11OT 数据手册
CUSTOMER: 深圳市海德容科技有限公司 DATE: July 28,2023 SPECIFICATION DESCRIPTION: Aluminium Electrolytic Capacitors AISHI P/N: ERJ1VM470D11OT SERIES: RJ ITEM: 35 V 47 μF (Φ 5 × 11 ) CUSTOMER P/N: No.: CRS-ZD-23060691 APPROVED BY Please Return One Copy with Your Approval 承认后请寄回一份 PREPARED BY CHECKED BY APPROVED BY 变更记录 Change Records 编号 No. 更改原因 Explanation of changes 更改内容 Content 修订人 Reviser 生效日期 Effective date CRS-ZD-23060691 新建 New 新建 New 黄瑶 2023-07-28 CUSTOMER SERIES 深圳市海德容科技有限公司 RJ DATE 2023-07-28 FIG-1 TABLE-1 No. 1 Customer Part No. Aishi Part No. ERJ1VM470D11OT Capacitance  Rated Surge Capacitance Tolerance Voltage Voltage (μF) (%) (Vdc) (Vdc) 47 -20,+20 35 44  Operating Temp.  Range (℃) Tanδ (120Hz) (Max) Leakage Current (μA)(2min.) -40~+105 0.12  16.5           Max Ripple Impedance Endurance Current  Dimensions (mm) (Ω)Max (mArms) at 105℃ at 20℃  at 105℃ (Hours) 100kHz ΦD L α d F 100kHz 450 0.4 8000 5 11 2 0.5 2.0  Appearance Drawing No. FIG-1 1 概述 SCOPE    本承认书规定了RJ系列径向引线引出铝电解电容器的技术规范,本技术规范条文解释权归本公司所有。    This specification covers“RJ series” miniature single-ended aluminium electrolytic capacitors,AISHI                                              reserves the right of final interpretation for this technical specification. 2 参考标准 APPLICABLE SPECIFICATION 本承认书参考IEC 60384-1、IEC 60384-4、GB/T 2693和GB/T 5993制定。     This specification consulted the institute of  IEC 60384-1,IEC 60384-4,GB/T 2693 and GB/T 5993. 3 工作温度范围 OPERATING TEMPERATURE RANGE 工作温度范围是电容器在施加额定工作电压条件下,可以长期可靠工作的环境温度范围。 -40℃~+105℃(6.3 VDC~100 VDC)    Operating temperature range is the range of ambient temperature at which the capacitor can be operated                                      continuously at rated voltage.   -40℃~+105℃ 6.3V.DC~120V.DC 4 测试环境 CONDITION OF TEST     如果没有其他规定,标准的测试、检验环境条件如下所示:     环境温度:15℃~35℃     相对湿度:45%~75%     大气压力:86kPa~106kPa 如果对测试结果有异议,可以在以下条件测试: 环境温度:20±1℃ 相对湿度:60%~67% 大气压力:86kPa~106kPa     Unless otherwise specified, the standard range of atmospheric conditions for making      measurements and tests are as follows:     Ambient temperature :15℃ to 35℃     Relative humidity   :45% to 75%     Air pressure:86kPa to 106kPa     If there may be doubt on the results, measurements shall be made within the following limits:     Ambient temperature :20±1℃     Relative humidity    :60% to 67%     Air pressure :86kPa to 106kPa File Description  Component P/N Approval  Sheet RJ Version 01  STANDARD   MANUAL Page 1 5 产品特性 PRODUCT CHARACTERISTICS 5.1电气特性 Electrical Characteristics 序号 No. 5.1.1 5.1.2 5.1.3 项目 Item 测试方法 Test method 性能 Performance 电压:直流电压值+交流电压峰值≤额定电压       见表1                                                           额定工作电压           Voltage: DC voltage + peak ripple voltage ≤ See TABLE-1                              Rated voltage Rated voltage 测试频率:120Hz(±20%) 测试电路:串联等效 测试电压:0.5Vrms以下+1.5~ 2.0VDC 电容量                 Measuring frequency: 120Hz±20% Measuring circuit: Capacitance Series equivalent circuit             Measuring voltage: 0.5Vrms or less +1.5 to 2.0 VDC 测试条件与5.1.2电容量测试相同。 损失角正切值            Testing conditions are the same as 5.1.2 for  Dissipation factor capacitance. 容量偏差 :    -20%~+20% Capacitance tolerance:  -20%~+20% DF见表1                                                      DF: See TABLE-1                          10V~120V: 在电容器两端施加额定工作电压,并串联 I≤0.01CV或3μA, 1000±100Ω电阻,在施加规定时间电压后,测 取较大值(2分钟后)。 量漏电流。 10V~120V: I≤0.01CV or 3μA  Whichever is                  测试电路如下图:                                               greater ( after 2 min). The rated voltage shall be applied across the                                                                      capacitor   and its protective resistor shall be  I:漏电流(μA) 1000±100Ω. The leakage current shall then be  C:容量(μF) measured after an electrification period of  V:额定工作电压(V) schedule time.Measurement circuit: I:Leakage current(μA) C:Capacitance(μF)     V:Rated voltage (V) 5.1.4 漏电流               Leakage current Rs: Protective resistor(1000±100Ω) DC ammeter DC voltmeter S1: Switch S2: Protective switch for an ammeter File Description  Component P/N Approval  Sheet RJ Version 01  STANDARD   MANUAL Page 2 5.1.5 阶段 温度 时间 1 20±2℃ -- 2 +0 -25,-40 -3 ℃ 2h 3 20±2℃ 15min. 4 105     ℃ -0 +3 2h 阶段1:测量容量和阻抗 (|z| 20℃ 120Hz±20%); 阶段2:电容器恒温贮存2小时,在热平衡状态测阻抗 (|z|- 25, -40℃ 120Hz±20%); 温度特性 阶段4:电容器恒温贮存2小时,在热平衡状态测电容量 Temperature  。 characteristic Step 1: Capacitance and impedance shall be   measured. (|z| 20℃ 120Hz±20%); Step 2: After the capacitor being stored for 2  hours,impedance shall be measured at thermal stability.  (|z|-25,-40℃ 120Hz±20%); Step 4:After the capacitor being stored for 105℃2  hours, capacitance shall be measured. The  measurement shall be made at thermal stability. 阶段2: 阻抗值与阶段1阻抗值相比,不大于表2要求; 阶段4: 容量变化应在初值的±20%范围内。 Step 2: Impedance value ratio to the value at step 1 shall be  not more than the value given in TABLE-2. Step 4: Variation of capacitance Within ±20% of the initial  value.  施加表1所列浪涌电压,充电30±5秒,放电5.5±0.5分钟 容量变化:在初始值的±20%以内。 损耗角正切值:不大于表1规定值的200%。 作为一个周期,共进行1000次。 漏电流:满足5.1.4要求。 测试温度:15℃-35℃ Capacitance change:                                                         然后在标准大气条件下放置达到热稳定,测试各参数 Within±20% of the initial value .                                       Application of DC surge Voltage stated at TABLE-1.  Dissipation factor: 1000 times of charging for 30±5 sec., discharging with a  Not more than 200% of the specified value in TABLE-1.   period of 5.5±0.5 min.. Leakage current: Test temperature: 15℃-35℃ To satisfy No. 5.1.4 . And the capacitor shall be stored under standard  atmospheric conditions to obtain thermal stability, after  which measurements shall be made. Test circuit  5.1.6 耐浪涌电压 Surge test Note: This requirement is applicable only to instantaneous over voltage which may be applied to terminals of  capacitor, therefore, not applicable to such over voltages as often applied. File Description  Component P/N Approval  Sheet RJ Version 01  STANDARD   MANUAL Page 3 5.2 机械特性 Mechanical Performance 序号 No. 项目 Item 测试方法 Test method 特性 Performance 端子抗拉强度: 沿电容器端子引线方向施加拉力(如下表),10±1秒。 引线直径Φ 0.45 0.5 拉力N 0.6 5 0.8 10 1.0 20 端子抗弯强度: 在电容器引线施加固定重力(如下表),然后将电容体弯折90°后回到原 位,再向相反方向弯折90°后回到原位。 测量电容器应无接触不良、开 路或短路,无可见机械损伤。 When the capacitor is  measured, there shall be no  intermittent contacts, or open  or short-circuiting.                      There shall be no visible  mechanical damage. 上述过程在5秒内完成。 5.2.1 端子强度  Terminal  strength 引线直径Φ 拉力N 0.45 0.5 0.6 2.5 0.8 5 1.0 10 Tensile strength of terminal: A static load (stated in the table above) shall be applied to the terminal  in the axial direction and acting in a direction away from the body for  10±1 sec.. Bending strength of terminal: Hang the specified dead weight (stated in the table above), then bend  the body through 90°, return to the original position. Next bend it in opposite direction through  90° with the same speed,  again return to the original position.                                                               Complete this operation in about 5 sec..    5.2.2 5.2.3 在3个互相垂直的方向分别施加2小时振动,共6小时。 测量电容器应无接触不良开路 频率:10-55Hz 或短路,无可见机械损伤。 When the capacitor is  振幅峰-峰值:1.5mm. 振速:1分钟内振速10~55~10Hz                                                   measured there shall be no  Direction and duration of vibration:                                                                intermittent contacts, or open  振动试验 3 orthogonal directions mutually each for 2h , Total 6h.                                or short circuiting。There  Resistance  Vibration frequency range :10-55Hz.                                                             shall be no visible mechanical  to vibration Peak to peak amplitude: 1.5mm                                                                     damage. Sweep rate :10 to 55 to 10Hz in about 1 min. 浸入焊锡的引线表面积约90% 焊锡温度:235±5℃ 以上应附着新锡。                      浸入时间:2±0.5秒 At least 90% of  Temperature of solder: 235±5℃                                                         circumferential surface of the  Dipping time: 2±0.5sec.                                                                                  可焊性  dipping portion of terminal  Solderability This specification shall be met after the capacitors are stored under  shall be covered with new  standard atmospheric conditions for 6 months. solder. File Description  Component P/N Approval  Sheet RJ Version 01  STANDARD   MANUAL Page 4 5.3 耐久性测试 Endurance Performance 序号 No. 5.3.1 项目 Item 测试方法 Test method 特性 Performance 焊槽法: 容量变化:在初始值±10%范围内。 焊锡温度:260±5℃ 损失角正切值:不大于表1规定值。 浸入时间:10±1秒 漏电流:满足5.1.4要求。 电 路 板 :1.6mm                              外观:无异状。 Solder bath method                          Variation of capacitance:                                                Solder bath temperature : 260±5℃         Within ±10% of the initial value.                                     Immersion time : 10±1sec.              耐焊接热 Dissipation factor:                                                           Resistance to soldering  Printed wiring board: 1.6mm Not more than the specified value in TABLE-1.             heat Leakage current:                                                             To satisfy No. 5.1.4 .                                                       Appearance:                                                                   No remarkable abnormality. 试验温度:40±2℃ 试验时间:240±8h 相对湿度:90~95% 试验后,电容器在标准大气条件下1~2 小时,然后测试参数。 5.3.2 5.3.3 容量变化:在初始值±10%范围内。 损失角正切值:不大于表1规定值。 漏电流:满足5.1.4要求。 外观:无异状。 Variation of capacitance:                                                Within ±10% of the initial value.                                     Dissipation factor:                                                           稳态湿热              Not more than the specified value in TABLE-1.             Resistance to damp  Test temperature : 40±2℃ Leakage current:                                                             Test time : 240±8h                              To satisfy No. 5.1.4 .                                                heat (steady state) Relative humidity: 90~95% Appearance:                                                                   After completion of test, the capacitor  No remarkable abnormality. shall be subjected to standard  atmospheric conditions for 1 to 2  hours, after which measurements shall  be made. 高温负荷试验 Load life test 1. 试验温度:105±2℃,施加额定电压和 容量变化:在初始值±25%范围内。(10V:≤±30%) 额定纹波电流。                                      损耗角正切值:不大于表1规定值的200%。 Application of the rated voltage and the  漏电流:满足5.1.4要求。 rated ripple current, Test  外观:无异状。                                                               temperature:105±2℃.                             Variation of capacitance:                                                Within ±25% of the initial value.  (10V:≤±30%)                   2. 试验时间:参照TABLE-1寿命要求。 Dissipation factor:                                                           Testing time: refer to TABLE-1 life  Not more than 200% of the specified value in TABLErequirements.                  1.                                                                                     Leakage current:                                                             To satisfy No. 5.1.4 .                                                       Appearance:                                                                   No remarkable abnormality. File Description  Component P/N Approval  Sheet RJ Version 01  STANDARD   MANUAL Page 5 容量变化:初始值±25%范围内。 +48 在105±2℃环境下无负荷贮存1000 -0 h,至少恢复16小时后。 (10V:≤±30%) The capacitors are stored without voltage load at 105±2℃   +48 for 1000       h and then resumed 16 hours. -0 高温贮存试验  Shelf life test 5.3.4 损耗角正切值:不大于表1规定值的200%。 漏电流:满足5.1.4规定值的200%。 外观:无异状。 Variation of capacitance: Within ±25% of the value before test.                       (10V:≤±30%) Dissipation factor: Not more than 200% of the  specified value in TABLE-1. Leakage current:  Not more than 200% of the specified value in No.  5.1.4 . Appearance:                                                              No remarkable abnormality. 以下试验只适用于铝壳直径≥Φ8产品。                                          上述过程中应无引线、铝箔等散射,无火花产生。 The safety vent is actuated under the test  The following tests only apply to those products with vent  conditions, thereby preventing terminals, metal  products at diameter≥Φ8 with vent. pieces, etc, of the capacitor from scattering due  在电容器两极施加反向直流电压,其中通过的电流为1A,在测 to burst, the case from separating from the seal  防爆试验      试时防爆装置应能在30分钟内动作。                                            packing, or the capacitor from producing flame. Safety vent DC Application test:                                                                        The capacitor shall be subjected to a reverse DC voltage.            The current flowing through the capacitor shall be 1A. If the  vent does work with the voltage applied for 30 minutes, the test  is considered to be passed. 5.3.5 ※ TABLE-2:阻抗比 Max. Impedance Ratio 额定电压 Rated  voltage  (Vdc) 10 16 25 35 |z|-25℃ /|z|20℃ |z|-40℃ /|z|20℃ 50 63 80 100 120 2 4 3 3 6 ※ TABLE-3:纹波电流频率因子 RIPPLE CURRENT FREQUENCY COEFFICIENT                   Freq.(Hz)        Cap(μF)                            120 1k 10k 100k Cap.
