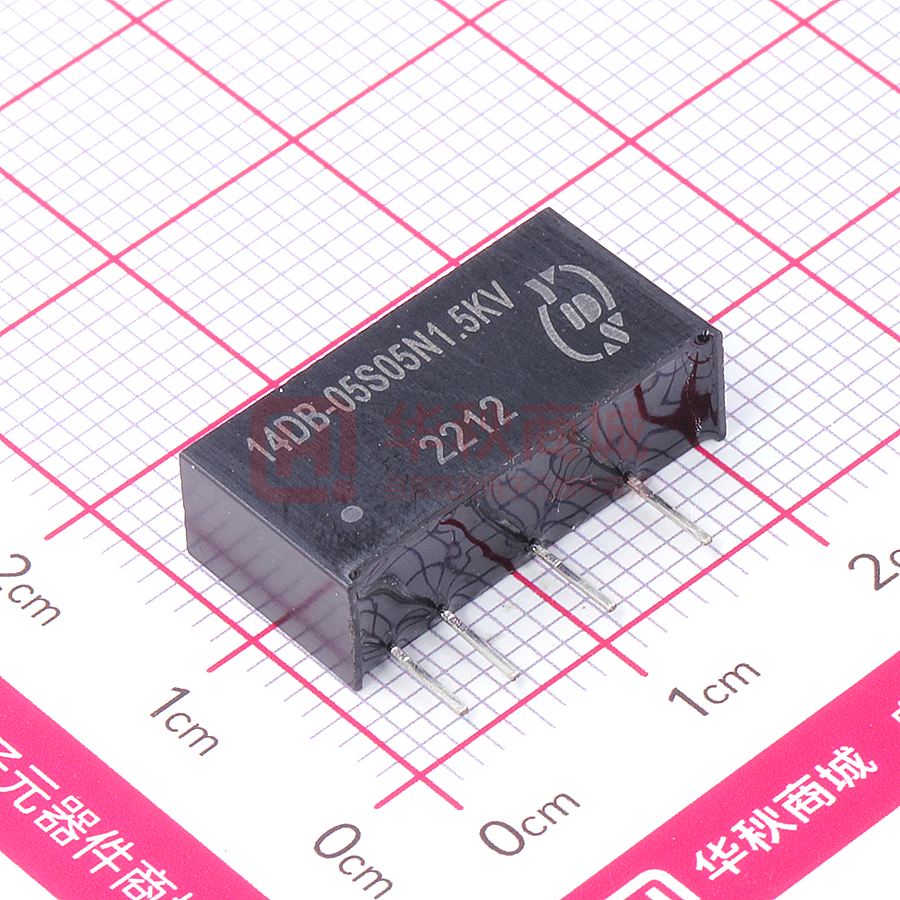

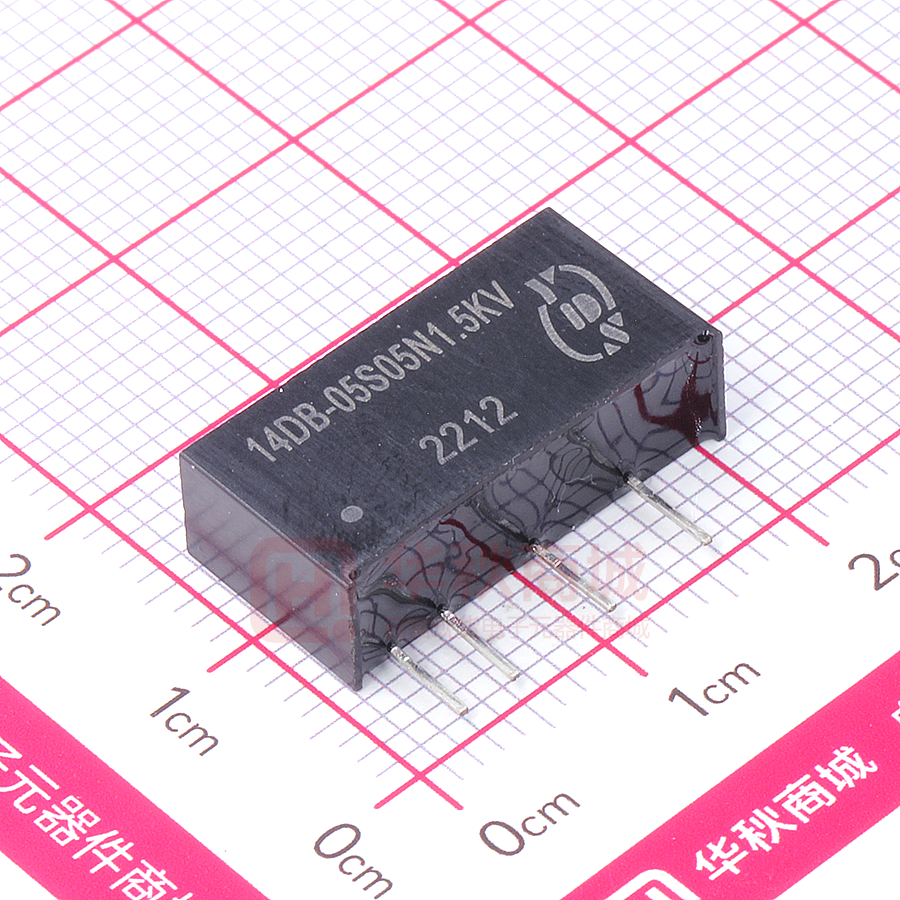

14DB-05S05N1.5KV

14DB-05S05N1.5KV 产品特点: 1W SIP 封装 效率 80% 100%老化实验 1 W DC/DC UL 94V-0 封装材料 转换器 定制解决方案 1 W 单输出隔离 DC-DC 转换器 非稳压输出型 输入规格 输入电压 :5Vdc 输入电压范围 :±10% 输出规格 输出电压 :5Vdc 输出电压范围 :±5% 输出电流 :200mA 效率 :80% TYP 纹波/噪声 :60mVp-p TYP，100mVp-p MAX @20MHz 带宽 短路保护 :可持续短路保护 线性电压调节率 :±1.2% TYP @1.0%的输入 负载电压调节率 :±15% MAX @10% to 100%负载 @Vout=4.75-5.25Vdc@Vin=5Vdc 一般特性 工作温度 :-40℃ ~ +105℃ 存储温度 :-55℃ ~ +125℃ 开关频率 :100KHz TYP 湿度 :95% MAX 隔离电压 :1500Vdc @输入对输出( 2sec/0.5mA ) 隔离电阻 :1000MΩ MIN @ 500Vdc 冷却方式 :自然空冷 平均无故障时间 :>3500000 小时 外壳材料 :DAP 重量 :2.1g TYP MIL-HDBK-217F@25℃, 接地良好 第 1页 共 3页 版本. 1.0 核准:Sheng HongJie 制表: Chen JiaPei 2016-11-2 14DB-05S05N1.5KV 输 出 功 率 百 分 比 (%) 温度降额曲线 产品型号 14DB - 05 S 05 N 1.5KV B C D E A F A:系列 B:输入电压 C:单路输出 D:输出电压 E:非稳压(N) F:隔离电压 100 80 75 50 25 安全工作区 0 -40 85 105 环境温度(℃) 典型应用电路 Cin: 4.7uF,25V Cout:10uF,25V +Vin 6 1 + Cin -Vin Cout 2 +Vout + -Vout 4 为了使产品在正常工作下能有更好的性能，建议外接电容，并使用高频低阻的电解电容 外形尺寸图 19.50 6.00 printed face 1.25 TOP VIEW BOTTOM VIEW 12.70 2.00 0.25±0.05 10.00 4.0 1 2 4 6 0.50±0.05 2.54 单位:mm 除了另有规定，所有的公差都是±0.25 引脚 1 2 4 6 单路 +Vin -Vin -Vout +Vout 第 2页 共 3页 版本. 1.0 核准:Sheng HongJie 制表: Chen JiaPei 2016-11-2 14DB-05S05N1.5KV 包装方式: 单重-------------- 2.1grams/pcs 一管数量-----------25pcs 重量: 73g/每管 尺寸(mm) A 9.50 B 16.50 C 522 D 5.00 外箱数量： 2500pcs/100 管/箱 总重量: 7.5kg/每箱 第 3页 共 3页 版本. 1.0 核准:Sheng HongJie 制表: Chen JiaPei 2016-11-2
