TP4057
500mA线性锂离子电池充电器
概述
TP4057是一款性能优异的单节锂离子电池恒流/恒压线性充电器。TP4057采用SOT23-6封装配合较少的外围原件使
其非常适用于便携式产品,并且适合给USB电源以及适配器电源供电。
基于特殊的内部MOSFET架构以及防倒充电路,TP4057不需要外接检测电阻和隔离二极管。当外部环境温度过高或
者在大功率应用时,热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.24V,而充电电流则可以通过一个
电
阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10,芯片将终止充电循环。
当输入电压断开时,TP4057进入睡眠状态,电池漏电流将降到1uA以下。TP4057可以被设置于停机模式,此时芯片
静态电流降至25uA。
TP4057还包括其他特性:电池温度监测,欠压锁定,自动再充电和两个状态引脚以显示充电和充电终止。
特性
应用范围
◆可编程充电电流500mA
◆移动电话、PDA
◆无需外接MOSFET,检测电阻以及隔离二极管
◆MP3、MP4播放器
◆用于单节锂电池、采用SOT23-6封装的完整线性充电器
◆恒定电流/恒定电压操作,并具有可在无过热危险的情况
下实现充电速率最大化的热调节功能。
◆充电器
◆数码相机
◆电子词典
◆精度达到±1%的4.24V预充电电压
◆蓝牙、GPS导航仪
◆用于电池电量检测的充电电流监控器输出
◆便携式设备
◆自动再充电
◆充电状态双输出、无电池和故障状态显示

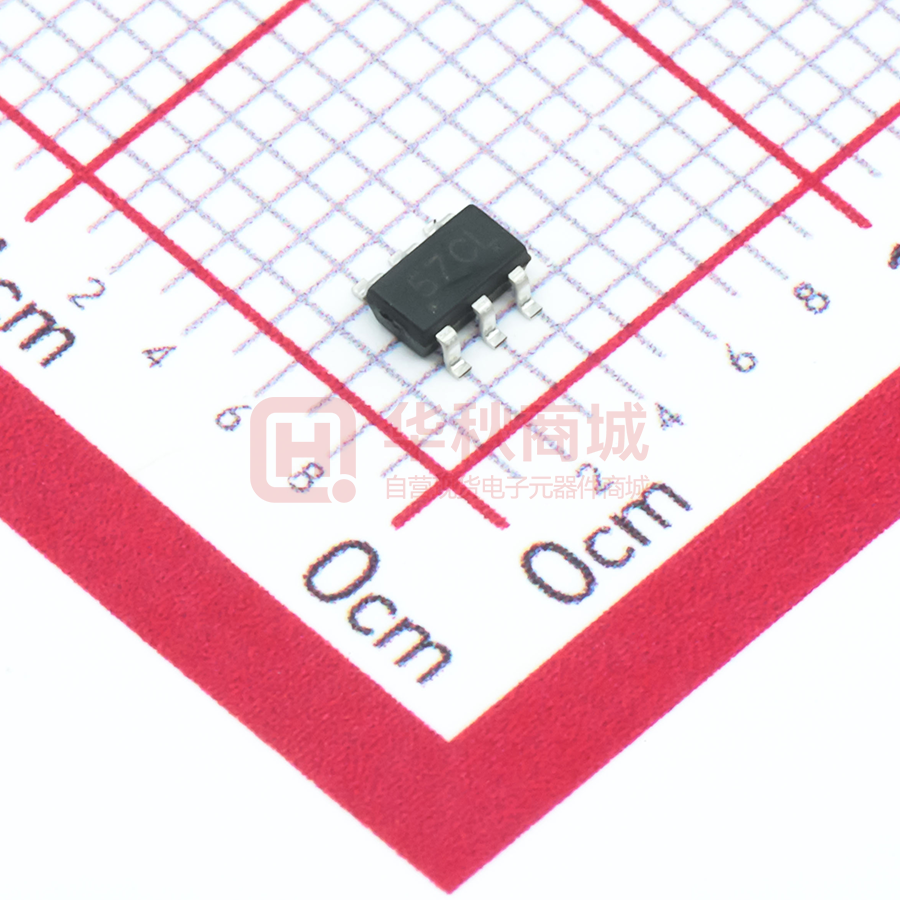

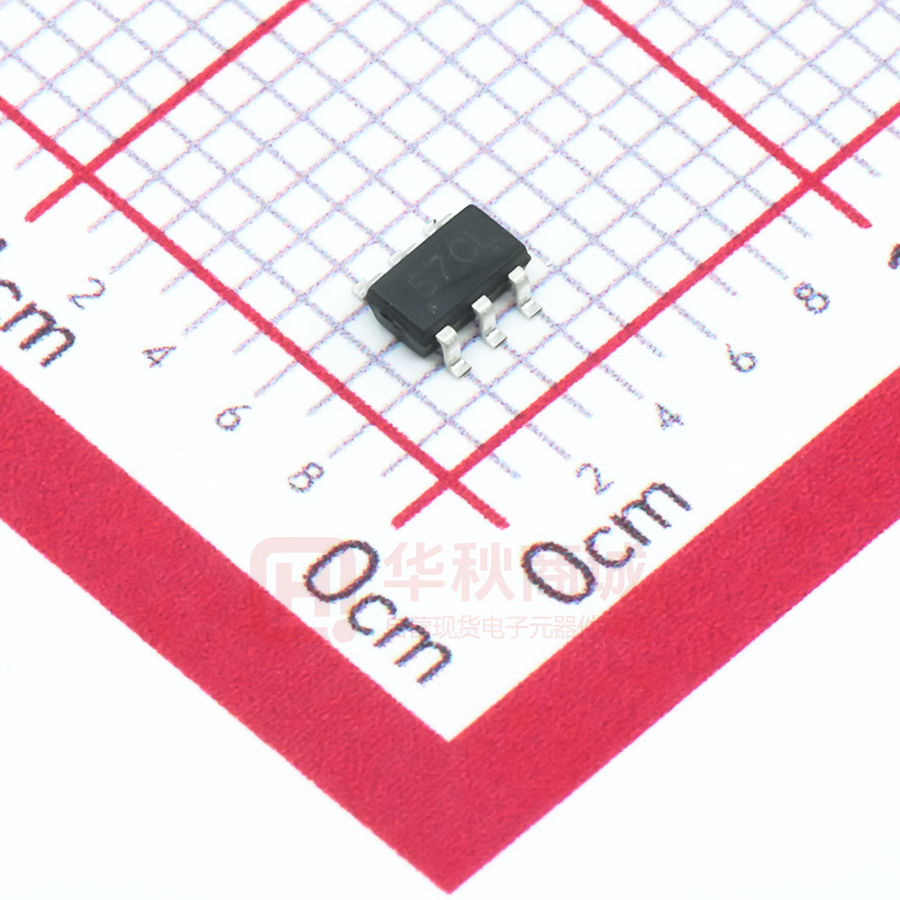

TP4057采用SOT23-6封装
◆C/10充电终止
◆待机模式下的静态电流为25uA
◆2.9V涓流充电
◆软启动限制浪涌电流
典型应用
www.umw-ic.com
1
友台半导体有限公司
TP4057
500mA线性锂离子电池充电器
管脚分布
SOT23-6
管脚描述
www.umw-ic.com
管脚号
管脚名
描述
1
CHRG
电池充电指示端
2
GND
地端
3
BAT
电池端
4
VCC
电源端
5
STDBY
电池充电完成指示端
6
PROG
可编程恒流充电电流设置端
2
友台半导体有限公司
TP4057
500mA线性锂离子电池充电器
最大额定值 (注)
参数
范围
单位
VCC端电压
-0.3 to 6.5
V
PROG端电压
-0.3 to 6.5
V
BAT端电压
-0.3 to 6.5
V
CHRG端电压
-0.3 to 8
V
STDBY端电压
-0.3 to 8
V
BAT端电流
500 mA
mA
PROG端电流
800 uA
uA
400
最大功耗
800(增加PCB散热)
工作环境温度
最低/最高存储温度Tstg
mW
(1)
-40 ~ 85
C
-65 to 125
C
注释(1): 增加PCB散热参数仅供参考,具体以实际为准
ESD与Latch-up等级
www.umw-ic.com
人体模型ESD级别
4000V
机器模型ESD级别
400 V
Latch-up
400mA
级别
3
友台半导体有限公司
TP4057
500mA线性锂离子电池充电器
结构框图
www.umw-ic.com
4
友台半导体有限公司
TP4057
500mA线性锂离子电池充电器
电气特性
(如果没有特殊说明,环境温度= 25C,输入电压=5V)
符号
VCC
ICC
VFLOAT
参数
输入电源电压
测试条件
输入电源电流
充电模式(RPROG=10K) (1)
待机模式(充电终止)
输出浮充电压
停机模式(RPROG未连接,
VCC<VBAT,VCC<VUVLO)
0C≤T≤85C,IBAT=40mA
IBAT
BAT端充电电流
ITRIKL
VTRIKL
VTRHYS
VUVLO
VUVHYS
涓流充电电流
涓流充电门限电压
涓流充电迟滞电压
VCC欠压锁定电压
VCC欠压锁定迟滞电压
VMSD
手动关断阈值电压
VASD
VCC -VBAT锁闭电压
ITERM
C/10终止电流门限
VPROG
VCHRG
VSTDBY
VRECHG
tRECHG
tTERM
IPROG
PROG引脚电压
CHRG端输出低电平
STDBY端输出低电平
再充电电池门限电压
再充电延时时间
充电终止延时时间
PROG端上拉电流
(2)
恒流模式,RPROG=10K
恒流模式,RPROG=2K
待机模式,VBAT=4.2V
停机模式
电池反接模式,VBAT=-4V
睡眠模式,VCC=0V
VBAT<VTRIKL, RPROG=2K
VBAT上升
VBAT下降
VCC上升
VCC下降
VPROG上升
VPROG下降
VCC上升
VCC下降
RPROG=10K
RPROG=2K
恒流模式,RPROG=10K
ICHRG=5mA
ISTDBY=5mA
VFLOAT-VRECHG
VBAT由高到低
IBAT降至ICHG/10以下
最小值
4.0
240
45
最大值
6.5
500
90
单位
V
uA
uA
25
50
uA
4.198
4.24
4.282
V
93
465
0
100
500
-2.5
1
0.7
0
50
2.9
80
3.8
200
1.21
1.0
100
30
0.10
0.10
1.0
0.35
0.35
100
1.8
1.4
2.0
107
535
-6
2
40
2.7
60
3.6
150
1.15
0.9
70
5
0.085
0.085
0.93
0.8
0.63
典型值.
1
60
3.1
100
4.0
300
1.30
1.1
140
50
0.115
0.115
1.07
0.6
0.6
200
4
3
mA
mA
uA
uA
mA
uA
mA
V
mV
V
mV
V
V
mV
mV
mA/mA
mA/mA
V
V
V
mV
ms
ms
uA
注释(1): 这时处于充电状态,ICC= IVCC- IBAT
(2): 这里 C/10终止电流门限指的是终止电流与恒流充电电流的比值
www.umw-ic.com
5
友台半导体有限公司
TP4057
500mA线性锂离子电池充电器
使用说明
TP4057是一款专门为锂离子电池设计的线性充电器,利用芯片内部的功率MOSFET对电池进行恒流/恒压充电。充电
电流可以由外部电阻编程决定,最大充电电流可以达到500mA。TP4057拥有两个漏极开路输出的状态指示输出端,充电
状态指示端CHRG和电池充电完成指示输出端STDBY。芯片内部的功率管电路在芯片的结温超过135℃时自动降低充电电
流,这个功能可以使用户最大限度利用芯片充电,不用担心芯片过热而损坏芯片或者外部元器件。
●工作原理
当输入电压大于UVLO检测阈值和芯片使能输入端接高电平时,TP4057开始对电池充电。如果电池电压低于2.9V,
充电器用小电流对电池进行预充电。当电池电压超过2.9V时,充电器采用恒流模式对电池充电,充电电流由PROG端和
GND端之间的电阻决定。当电池电压接近4.2V时,充电电流逐渐减小,TP4057进入恒压充电模式。当充电电流减小到充
电结束阈值时,充电周期结束。
充电结束阈值是恒流充电电流的1/10。当电池电压降到再充电阈值以下时,自动开始新的充电周期。芯片内部的
高精度的电压基准源,误差放大器和电阻分压网络确保BAT端调制电压的精度在1%以内,满足锂离子和锂聚合物电池的
要求。当输入电压掉电或者输入电压低于电池电压时,充电器进入停机模式,电池端消耗的电流小于2uA,从而增加待
机时间。
●充电终止
当充电电流在达到最终浮充电压之后降至设定值的1/10,充电循环被终止。该条件是通过采用一个内部滤波比较
器对PROG端进行监控来检测的。当PROG端电压降至100mV以下的时间超过1.8ms时,充电终止,TP4057进入待机模式,
此时的输入电源电流降至约45uA。
充电时,BAT端上的瞬变负载会使PROG端电压在DC充电电流降至设定值的1/10之间短暂地降至100mV以下,比较器
的1.8ms延时时间确保了这种性质的瞬变负载不会导致充电循环过早终止。一旦平均充电电流降至设定值的1/10以下,
TP4057集中式充电循环并停止通过BAT端提供任何电流。在这种状态下,BAT端上所有负载都必须由电池供电。
●充电状态指示
TP4057有两个漏极开路状态指示输出端CHRG和STDBY。当充电器处于充电状态时,CHRG被拉到低电平,在其他状态
CHRG为高阻态;当电池充电结束后,STDBY被拉到低电平,在其他状态STDBY为高阻态。
www.umw-ic.com
6
友台半导体有限公司
TP4057
500mA线性锂离子电池充电器
当电池没有接到充电器时,CHRG闪烁表示没有安装电池。
充电状态
CHRG
STDBY
正在充电
亮
灭
充电完成
灭
亮
闪烁(频率约20Hz)
亮
BAT端连接1uF电容,无电池
●热限制
如果芯片温度升至135C以上时,一个内部热反馈环路将减小设定的充电电流。该功能可防止TP4057过热,并允许
用户提高给定电路板功率处理能力的上限而减小损坏TP4057的风险。
●欠压锁闭
TP4057拥有一个内部欠压锁定电路对输入电压进行监控,在VCC升至欠压锁定门限电压之前使芯片保持在停机工作
模式。当VCC电压升高至3.8V之后,芯片退出UVLO,开始正常工作。VCC下降时的UVLO迟滞电压为200mV。
●自动充电循环
电池电压达到浮充电压,充电循环被终止之后,TP4057立即对BAT端电压进行监控。当BAT端电压低于4.1V时,充
电循环重新开始。确保了电池被维持在一个接近满电的状态,同时免除了进行周期性充电循环启动的需要。
www.umw-ic.com
7
友台半导体有限公司
TP4057
500mA线性锂离子电池充电器
封装说明:SOT23-6
www.umw-ic.com
8
友台半导体有限公司
