TM1729

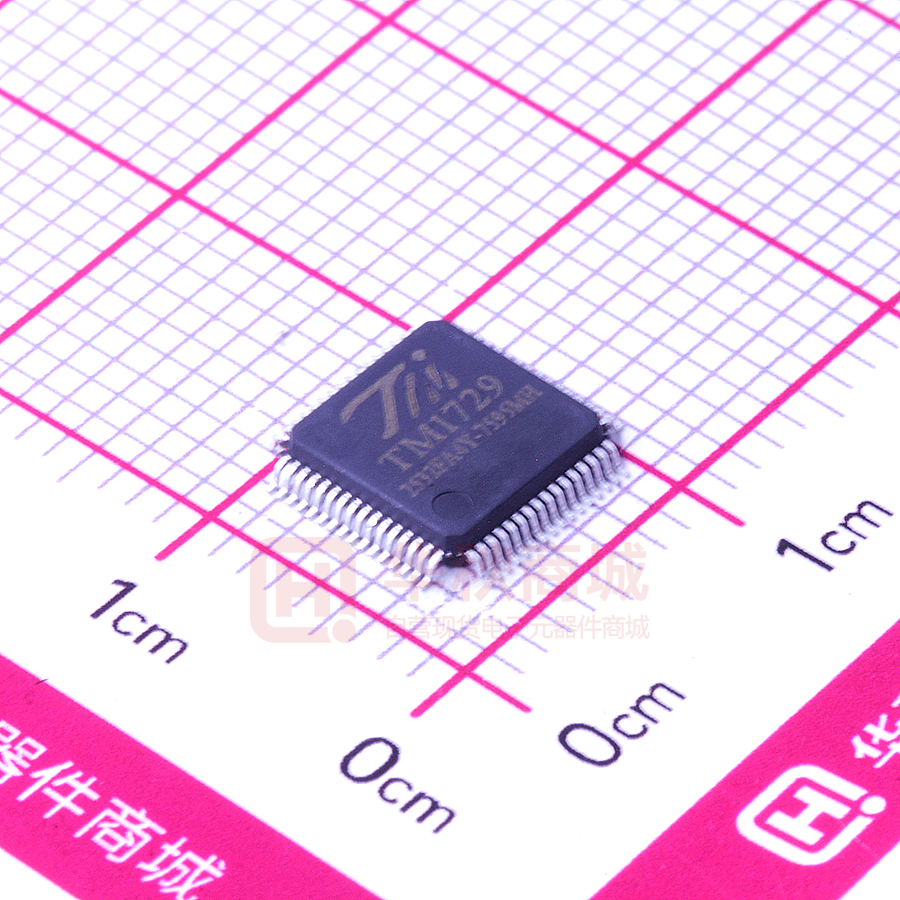

52 SEG×4 COM LCD 驱动芯片 TM1729 1. 特性描述 TM1729 是一种低功耗的字段式LCD显示驱动控制专用芯片。它拥有52个SEG输出端、4个COM输出端， 内置52×4=208bit的DDRAM存，采用2线（SCL、SDA）串行传输数据，可以设置1/3Bias和1/2Bias驱动模式， Line和Frame翻转模式。可广泛应用在电能表、功率计等仪器仪表上。本产品性能优良，质量可靠。 2. 功能特点             工作电压范围：2.5～5.5V 液晶驱动输出：52 SEG×4 COM 内置DDRAM显存容量：52×4=208bit 液晶驱动模式：1/3Bias、1/2Bias 液晶翻转模式：Line、Frame 串行数据输入接口：SCL、SDA 低功耗设计 内置振荡电路 搭载等待模式 内置上电复位功能 搭载闪烁模式 封装形式： TSSOP48,SSOP48,LQFP64 3. 内部结构框图 COM3 COM0 SEG51 SEG0 VDD COM驱动 + - LCD Bias 选择器 + - VLCD SEG驱动 COM 计数器 闪烁 定时器 DDRAM 显存 LCD电压生成器 译码器 命令寄存器 OSCIO 振荡器 上电复位 串行接口 IF 滤波器 GND SDA SCL 1 ©Titan Micro Electronics www.titanmec.com V1.2 52 SEG×4 COM LCD 驱动芯片 TM1729 SEG22 SEG21 SEG20 SEG19 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 SEG30 SEG29 SEG28 SEG27 SEG26 SEG25 SEG24 SEG23 SEG22 SEG21 SEG20 SEG19 SEG18 SEG17 SEG16 SEG15 SEG14 SEG13 SEG12 SEG11 SEG10 SEG9 SEG8 SEG7 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 SEG31 SEG32 SEG33 SEG34 SEG35 SEG36 SEG37 SEG38 SEG39 COM0 COM1 COM2 COM3 VLCD VDD GND 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 TOP VIEW LQFP64 SEG18 SEG17 SEG16 SEG15 SEG14 SEG13 SEG12 SEG47 SEG46 SEG45 SEG44 SEG11 SEG10 SEG9 SEG8 SEG7 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 TEST1 OSCIO SCL SDA TEST2 SEG40 SEG41 SEG42 SEG43 SEG0 SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 1 2 3 4 5 6 7 8 9 10 11 12 TOP VIEW 13 14 TSSOP48 SSOP48 15 16 17 18 19 20 21 22 23 24 SEG31 SEG32 SEG33 SEG34 SEG35 COM0 COM1 COM2 COM3 VLCD VDD GND TEST1 OSCIO SCL SDA TEST2 SEG0 SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG30 SEG29 SEG28 SEG27 SEG26 SEG25 SEG24 SEG51 SEG50 SEG49 SEG48 SEG23 4. 管脚排列 TM1729-TSSOP48/SSOP48 TM1729-LQFP64 5. 管脚功能 引脚名称 TSSOP48/SSOP48 引脚序号 LQFP64 引脚序号 I/O VDD 11 15 I 电源正极 GND 12 16 I 电源负极 VLCD 10 14 I 液晶驱动用电压 TEST1 13 17 I TEST2 17 21 I OSCIO 14 18 I 测试引脚，应用时短接GND POR功能的使能设定引脚 H：POR功能不可用； L：POR功能可用。 外部时钟输入引脚 外部时钟，内置时钟的应用是可以用寄存 器命令替换； 在使用内部振荡电路时请与GND短接。 SCL 15 19 I 2线串行时钟输入 SDA 16 20 I /O 2线串行数据输入 COM0～COM3 6～9 10～13 O 功能说明 液晶驱动COMMON输出 26～37 SEG0～ 18～48 42～53 O 液晶驱动SEGMENT输出 SEG35 1～5 58～64 1～6 7～9 SEG36～ 22～25 --O 液晶驱动SEGMENT输出 SEG51 38～41 54～57 *备注：上表中的管脚序号，不同的封装，脚位有所不一样，详情请参考管脚排列图。 集成电路系静电敏感器件，在干燥季节或者干燥环境使用容易产生大量静电，静电放电可能会 损坏集成电路，天微电子建议采取一切适当的集成电路预防处理措施，不正当的操作 焊接，可能会造成 ESD 损坏或者性能下降，芯片无法正常工作。 2 ©Titan Micro Electronics www.titanmec.com V1.2 52 SEG×4 COM LCD 驱动芯片 TM1729 6. 输入/输出等效电路 VDD GND VDD VDD VDD VLCD TEST1 TEST2 GND GND GND SDA SCL VDD OSCIO GND GND GND 7. 工作条件 7.1. 极限工作条件 参数名称 电源电压1 电源电压2 允许损耗 输入电压范围 工作温度范围 保存温度范围 参数符号 VDD VLCD Pd VIN Topr tstg 极限值 -0.5～+7.0 -0.5～VDD 0.64 -0.5～VDD+0.5 -40～+85 -55～+125 单 位 V V W V ℃ ℃ （1）芯片长时间工作在上述极限参数条件下，可能造成器件可靠性降低或永久性损坏，天微电子不建议实 际使用时任何一项参数达到或超过这些极限值。 （2）所有电压值均相对于系统地测试 7.2. 推荐工作条件 在-45℃~+85℃下测试，除非另有说明 参数名称 参数符号 测试条件 电源电压1 VDD -电源电压2 VLCD -工作温度 Ta — 工作结温 Tj — TM1729 典型值 --— — 最小值 2.5 0 -40 -40 最大值 5.5 VDD-2.4 +85 +125 单位 V V ℃ ℃ 8. 芯片参数 8.1. 电气特性） 在-45℃~+85℃下测试，VDD=2.5V～5.5V,除非另有说明 参数名称 参数符号 测试条件 高电平输入电压 VIH -低电平输入电压 VIL -高电平输入电流 IIH -低电平输入电流 IIL -SEG液晶驱动电阻 RON -COM液晶驱动电阻 RON Iload=±10uA VLCD供给电压 Vo VDD-VLCD>=2.5V 静态电流1 IDD1 显示关闭、振荡关闭 工作电流2 IDD2 VDD=3.3V,Ta=25℃,1/3Bias,Frame翻转 Power save mode FR=Power save mode1 Power save mode SR=Power save mode1 最小值 0.7VDD GND -1 0 - TM1729 典型值 3 3 - 最大值 VDD 0.3VDD 1 VDD-2.4 5 - 7.5 20 最小值 56 TM1729 典型值 80 最大值 104 单位 V V uA uA kΩ kΩ V uA uA 8.2. 振荡特性 在-45℃~+85℃下测试，VDD=2.5V～5.5V,除非另有说明 参数名称 参数符号 测试条件 Power save mode FR=Normal mode 内部振荡频率 Fclk 单位 kHz 8.3. 开关特性 在-45℃~+85℃下测试，VDD=2.5V～5.5V,除非另有说明 TM1729 单位 3 ©Titan Micro Electronics www.titanmec.com V1.2 52 SEG×4 COM LCD 驱动芯片 参数名称 输入信号上升时间 输入信号下降时间 SCL周期 高电平SCL幅宽 低电平SCL幅宽 SDA 建立时间 SDA 保持时间 总线无效时间 开始条件保持时间 开始条件建立时间 停止条件建立时间 参数符号 tr tf tCYC tHW tLW tSDS tSDH tBUF tHD:STA tSU:STA tSU:STO 测试条件 ------------ 最小值 2.5 0.6 1.3 100 100 1.3 0.6 0.6 0.6 典型值 - TM1729 最大值 0.3 0.3 - us us us us us ns ns us us us us 8.4. 二线串行数据传输时间波形 SDA tBUF tr tLW tCYC SCL tSP tHD:STA tr tSDH tHW tSDS SDA tSU:STO tSU:STA 8.5. 上电时注意事项 在给芯片上电时，芯片内部以及复位电位会有一段时间处于不稳定的低电压区域，由于VDD的电压在上 升造成芯片内容完全没有被复位，这样的误操作有可能发生。这了防止这样的情况发生，附加了POR电路以 及软件复位功能。为了确保正常的芯片内部复位，上电时必须满足以下条件。 （1） 为了使POR电路工作而需满足tR,tF,tOFF,Vbot的推荐条件 tF tR 推荐条件 tOFF tR 1ms Vbot tF 1ms tOFF Vbot 100ms
