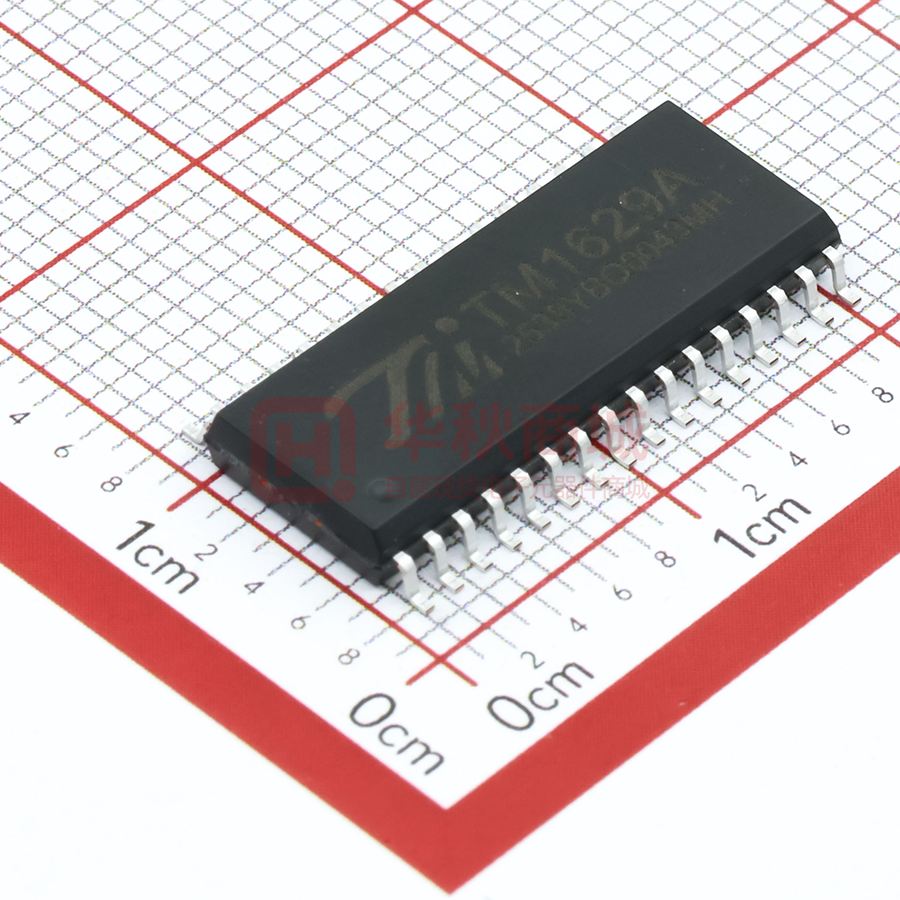

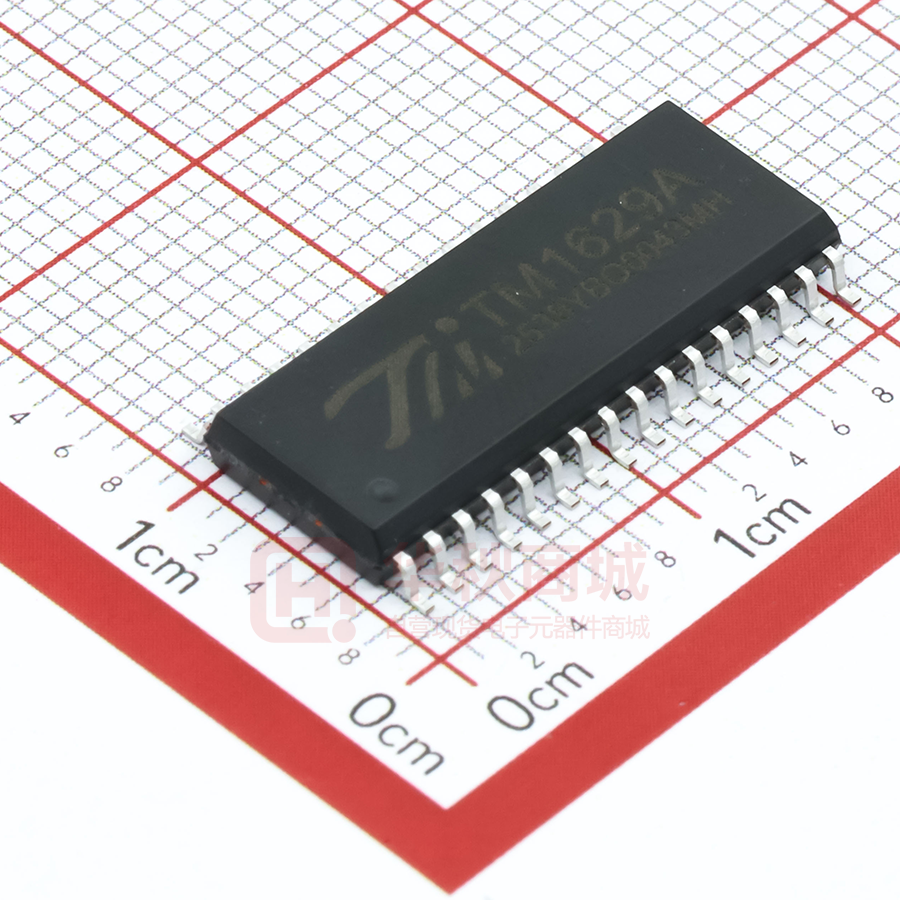

TM1629A

LED 驱动控制专用电路 TM1629A 一、 概述 TM1629A是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU 数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。 主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电 表等数码管或LED显示设备。 二、 特性说明 • • • • • • • • • • 采用CMOS工艺 显示模式16 段×8 位 辉度调节电路（占空比8级可调） 串行接口（CLK,STB,DIO） 振荡方式：内置RC振荡 内置上电复位电路 内置数据锁存电路 抗干扰能力强 内置针对LED反偏漏电导致暗亮问题优化电路 封装形式：SOP32 三、 管脚定义： GRID4 GRID3 VSS GRID2 GRID1 VSS DIO CLK STB VDD SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 1 32 2 31 3 30 4 29 5 28 6 27 7 TM1629A 26 8 (TOP VIEW) 25 9 24 10 23 11 22 12 21 13 20 14 19 15 18 16 17 ©Titan Micro Electronics GRID5 GRID6 VSS GRID7 GR1D8 VDD SEG16 SEG15 SEG14 SEG13 SEG12 SEG11 SEG10 SEG9 SEG8 SEG7 www.titanmec.com -1- V2.0 LED 驱动控制专用电路 TM1629A 四、管脚说明 符号 管脚名称 管脚号 说明 DIO 数据输入 7 在时钟上升沿输入串行数据,从低位 开始。 CLK 时钟输入 8 在时钟上升沿输入串行数据 STB 片选 9 在下降沿初始化串行接口,随后等待 接收指令。STB为低后的第一个字节 作为指令,当处理指令时,当前其它 处理被终止。当STB为高时,CLK 被忽 略 SEG1～SEG16 输出（段） 11～26 段输出,P管开漏输出,内置3.6K  下 拉电阻 GRID1～GRID2 GRID3～GRID4 GRID5～GRID6 GRID7～GRID8 输出（位） 4～5 1～2 31～32 28～29 位输出,N管开漏输出,内置2.8K  上 拉电阻 VDD 逻辑电源 10、27 接电源正 VSS 逻辑地 3、6、 30 接系统地 ▲注意： 1、DIO口输出数据时为N管开漏输出,在读键的时候需要外接1K-10K的上拉电阻。本公司 推 荐10K的上拉电阻。DIO在时钟的下降沿控制N管的动作,此时读数时不稳定, 在上升沿读出数据 才稳定。 ©Titan Micro Electronics www.titanmec.com -2V2.0 LED 驱动控制专用电路 TM1629A 五、 指令说明： 指令用来设置显示模式和LED驱动器的状态。 在STB下降沿后由DIN输入的第一个字节作为指令。经过译码,取最高B7、B6两位比特位以区别不同的指令。 B7 0 1 1 B6 1 0 1 指令 数据命令设置 显示控制命令设置 地址命令设置 如果在指令或数据传输时STB被置为高电平,串行通讯被初始化,并且正在传送的指令或数据无效 （之前传送 的指令或数据保持有效）。 （1） （2） 数据命令设置： 该指令用来设置数据写和读,B1和B0位不允许设置01或11。 MSB LSB B7 B6 0 0 0 0 0 1 1 1 1 1 B5 B4 B3 无关项, 填0 B2 B1 B0 功能 说明 0 1 0 0 数据读写模式 设置 地址增加模式 设置 模式设置 写数据到显示寄存器 读键扫数据 自动地址增加 固定地址 普通模式 0 1 0 显示控制命令设置： 该指令用来设置显示的开关以及显示亮度调节。共有8级辉度可供选择进行调节。 MSB LSB B7 B6 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 B5 B4 B3 无关项, 填0 B2 B1 B0 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 0 1 功能 消光数量设置 显示开关设置 ©Titan Micro Electronics 说明 设置脉冲宽度为 1/16 设置脉冲宽度为 2/16 设置脉冲宽度为 4/16 设置脉冲宽度为 10/16 设置脉冲宽度为 11/16 设置脉冲宽度为 12/16 设置脉冲宽度为 13/16 设置脉冲宽度为 14/16 显示关 显示开 www.titanmec.com -3V2.0 LED 驱动控制专用电路 TM1629A （3） 地址命令设置： 该指令用来设置显示寄存器的地址。最多有效地址为16位(00H-0FH),如果地址设为10H或更高,数据被 忽略,直到有效地址被设定。上电时,地址默认设为00H。 MSB LSB B7 B6 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 B5 B4 B3 B2 B1 B0 显示地址 无关项, 填0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 00H 01H 02H 03H 04H 05H 06H 07H 08H 09H 0AH 0BH 0CH 0DH 0EH 0FH 六、 显示寄存器地址： 该寄存器存储通过串行接口接收从外部器件传送到TM1629A的数据,最多有效地址从00H-0FH共16字节单元, 分别与芯片SEG和GRID管脚对应,具体分配如图(2)： 写LED显示数据的时候,按照从显示地址从低位到高位,从数据字节的低位到高位操作。 B1 B2 01HL 03HL 05HL 07HL 09HL 0BHL 0DHL 0FHL 图（2） ©Titan Micro Electronics SEG16 B0 SEG15 B7 SEG14 xxHL(低四位) SEG13 B5 B6 00HU 02HU 04HU 06HU 08HU 0AHU 0CHU 0EHU SEG12 B4 SEG11 xxHU(高四位) SEG10 SEG9 B3 SEG8 B1 B2 00HL 02HL 04HL 06HL 08HL 0AHL 0CHL 0EHL SEG7 B0 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1 xxHL（低四位） xxHU（高四位） B3 B4 B5 B6 01HU 03HU 05HU 07HU 09HU 0BHU 0DHU 0FHU B7 GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 www.titanmec.com -4V2.0 LED 驱动控制专用电路 TM1629A ▲注意：芯片显示寄存器在上电瞬间其内部保存的值可能是随机不确定的,此时客户直接发送开屏命令, 将有可能出现显示乱码。所以我司建议客户对显示寄存器进行一次上电清零操作,即上电后向16位显存地址 （00H-0FH）中全部写入数据0x00。 七、 显示： 1、驱动共阴数码管： SEG1 SEG2 SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 SEG3 SEG4 GRID1 SEG5 SEG6 a b c f d ee f g dp a g d b com GRID1 c dp SEG7 SEG8 图（7） 图7给出共阴极数码管的连接示意图,如果让该数码管显示“0”,只需要向00H（GRID1）地址中从低位开 始写入0x3F数据即可,此时00H对应每一个SEG1-SEG8的数据如下表格。 SEG8 0 B7 SEG7 0 B6 SEG6 1 B5 SEG5 1 B4 SEG4 1 B3 SEG3 1 B2 SEG2 1 B1 SEG1 1 B0 GRID1(00H) 2、驱动共阳数码管： GRID1 GRID2 GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 GRID3 SEG1 GRID4 GRID5 GRID6 a a b c f b g d com ee c d f dp g SEG1 dp GRID7 GRID8 图（8） 图8给出共阳极数码管的连接示意图,如果让该数码管显示“0”,需要向地址单元00H(GRID1)、02H(GRID2)、 04H(GRID3)、06H(GRID4)、08H(GRID5)、0AH(GRID6)里面分别写数据01H,其余的地址0CH(GRID7)、 0EH(GRID8) 单元全部写数据00H。每一个SEG1-SEG8对应的数据如下表格。 ©Titan Micro Electronics www.titanmec.com -5V2.0 LED 驱动控制专用电路 SEG8 0 0 0 0 0 0 0 0 B7 SEG7 0 0 0 0 0 0 0 0 B6 SEG6 0 0 0 0 0 0 0 0 B5 SEG5 0 0 0 0 0 0 0 0 B4 SEG4 0 0 0 0 0 0 0 0 B3 SEG3 0 0 0 0 0 0 0 0 B2 TM1629A SEG2 0 0 0 0 0 0 0 0 B1 SEG1 1 1 1 1 1 1 0 0 B0 GRID1(00H) GRID2(02H) GRID3(04H) GRID4(06H) GRID5(08H) GRID6(0AH) GRID7(0CH) GRID8(0EH) ▲注意：无论是驱动共阴极数码管还是驱动共阳极数码管,SEG引脚只能接LED的阳极,GRID只能接LED的阴极,不 可反接。 八、串行数据传输格式： 读取和接收1个BIT都在时钟的上升沿操作 数据接收（写数据） CLK DIO B0 B1 B2 B3 B4 B5 B6 B7 STB 图（5） 数据读取（读数据） CLK DIO B0 B1 B2 B3 B4 B5 B6 B7 B0 B1 B2 B3 B4 STB 发读按键命令 Twait 读取按键数据 图（6） ▲注意：1、读取数据时,从串行时钟CLK 的第8个上升沿开始设置指令到CLK下降沿读数据之间需要一个等 待时间Twait(最小2μ S)。具体参数见时序特性表。 ©Titan Micro Electronics www.titanmec.com -6V2.0 LED 驱动控制专用电路 TM1629A 九、 应用时串行数据的传输： （1） 地址增加模式 使用地址自动加1模式,设置地址实际上是设置传送的数据流存放的起始地址。起始地址命令字发送完毕, “STB”不需要置高紧跟着传数据,最多16BYTE,数据传送完毕才将“STB”置高。 CLK DIO Command1 Command2 Data1 Data2 Data n ``````` Command3 STB Command1: Command2: Data1～n: Command3: 设置数据命令 设置显示地址 传输显示数据至Command3地址和后面的地址内（最多16bytes） 显示控制命令 （2） 固定地址模式 使用固定地址模式,设置地址其实际上是设置需要传送的1BYTE数据存放的地址。地址发送完毕,“STB”不 需要置高,紧跟着传1BYTE数据,数据传送完毕才将“STB”置高。然后重新设置第2个数据需要存放的地址,最多 16BYTE数据传送完毕,“STB”置高。 CLK DIO Command1 Command2 Data1 Command3 Data2 ``````` Command4 STB Command1: 设置数据命令 Command2: 设置显示地址1 Data1: 传输显示数据1至Command3地址内 Command3: 设置显示地址2 Data2: 传输显示数据2至Command4地址内 Command4: 显示控制命令 ©Titan Micro Electronics www.titanmec.com -7V2.0 LED 驱动控制专用电路 TM1629A （4）采用地址自动加一和固定地址方式的程序设计流程图： 采用自动地址加一的程序设计流程图： 开始 初始化 设置写显存的数据命令， 采用地址自动加1（40H） 设置起始地 址（0C0H） No 传送数据 16BYTE数据 传送完毕了？ Yes 传显示控制命令设置 最高亮度（8FH） 结束 ©Titan Micro Electronics www.titanmec.com -8V2.0 LED 驱动控制专用电路 TM1629A 采用固定地址的程序设计流程图： 开始 初始化 设置写显存的数据命令 采用固定地址（44H） 设置地址 （0C0H） 传送1BYTE 数据 重新设置地 址（0C1H） 传送1BYTE 数据 „„传完所 有的数据 传显示控制命令设置最 高亮度（8FH） 结束 ©Titan Micro Electronics www.titanmec.com -9V2.0 LED 驱动控制专用电路 TM1629A 十、应用电路： TM1629A驱动共阴数码屏硬件电路图 SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 a b c f d ee f g dp SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 a b c f d ee f g dp SEG9 a SEG10 b SEG11 c f SEG12 d SEG13 e e SEG14 f SEG15 g SEG16 dp SEG9 a SEG10 b SEG11 c f SEG12 d SEG13 e e SEG14 f SEG15 g SEG16 dp a b g GRID1 c d dp a b g GRID5 c d dp g GRID1 c d dp b GRID5 c d SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 a b c f d ee f g dp SEG9 a SEG10 b SEG11 c f SEG12 d SEG13 e e SEG14 f SEG15 g SEG16 dp a g a b c f d ee f g dp SEG9 a SEG10 b SEG11 c f SEG12 d SEG13 e e SEG14 f SEG15 g SEG16 dp a b SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 dp a g b GRID2 c d dp a g b GRID6 c d dp a g b GRID2 c d dp a g b GRID6 c d dp SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 a b c f d ee f g dp SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 a b c f d ee f g dp SEG9 a SEG10 b SEG11 c f SEG12 d SEG13 e e SEG14 f SEG15 g SEG16 dp SEG9 a SEG10 b SEG11 c f SEG12 d SEG13 e e SEG14 f SEG15 g SEG16 dp a g b GRID3 c d dp a g b GRID7 c d dp a g b GRID3 c d dp a g d b GRID7 c dp SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 a b c f d ee f g SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 a b c f d ee f g SEG9 SEG10 SEG11 SEG12 SEG13 SEG14 SEG15 SEG16 a b c f d ee f g a g b GRID4 c d dp dp a g b GRID8 c d dp dp a g b GRID5 c d dp dp SEG9 a SEG10 b SEG11 c f SEG12 d SEG13 e e SEG14 f SEG15 g SEG16 dp a g d b GRID8 c dp VCC VCC + C1 100uF C2 104 DIO CLK STB C3 C4 C5 101 101 101 VCC 1 2 3 GND GND MCU接口 10K 10K 10K GND SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 GRID4 GRID3 VSS GRID2 GRID1 VSS DIO CLK TM1629A STB VDD SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 GRID5 GRID6 VSS GRID7 GRID8 VDD SEG16 SEG15 SEG14 SEG13 SEG12 SEG11 SEG10 SGE9 SEG8 SEG7 GRID5 GRID6 GRID7 GRID8 GND R2 R3 GND R1 VCC SEG16 SEG15 SEG14 SEG13 SEG12 SEG11 SEG10 SEG9 SEG8 SEG7 图（18） ©Titan Micro Electronics www.titanmec.com - 10 V2.0 LED 驱动控制专用电路 TM1629A TM1629A驱动共阳数码屏接线电路图（19） GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp a g b SEG1 c d dp a g b SEG5 c d dp a g b SEG9 c d dp a g d b SEG13 c dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp a g b SEG2 c d dp a g b SEG6 c d dp a g b SEG10 c d dp a g d b SEG14 c dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp a g b SEG3 c d dp a g b SEG7 c d dp a g b SEG11 c d dp a g d b SEG15 c dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 GRID8 a b c f d ee f g dp a g b SEG4 c d dp a g b SEG8 c d dp a g b SEG12 c d dp a g d b SEG16 c dp VCC VCC + C1 100uF C2 104 DIO CLK STB C3 C4 C5 101 101 101 VCC 1 2 3 GND MCU接口 10K 10K 10K GND GND ▲注意： SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 GRID4 GRID3 VSS GRID2 GRID1 VSS DIO CLK TM1629A STB VDD SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 GRID5 GRID6 VSS GRID7 GRID8 VDD SEG16 SEG15 SEG14 SEG13 SEG12 SEG11 SEG10 SGE9 SEG8 SEG7 GRID5 GRID6 GRID7 GRID8 GND R2 R3 GND R1 VCC SEG16 SEG15 SEG14 SEG13 SEG12 SEG11 SEG10 SEG9 SEG8 SEG7 图（19） 1、VDD、GND之间滤波电容在PCB板布线应尽量靠近TM1629A芯片放置,加强滤波效果。 2、连接在DIO、CLK、STB通讯口上三个101(100pF)电容可以降低对通讯口的干扰。 3、因蓝光数码管的导通压降压约为3V,因此TM1629A供电应选用5V。 ©Titan Micro Electronics www.titanmec.com - 11 V2.0 LED 驱动控制专用电路 TM1629A 十一、 电气参数： 极限参数（Ta = 25℃, Vss = 0V） 参数 符号 范围 单位 逻辑电源电压 VDD -0.5 ～+7.0 V 逻辑输入电压 VI1 -0.5 ～ VDD + 0.5 V LED SEG 驱动输出电流 IO1 -50 mA LED GRID 驱动输出电流 IO2 +200 mA 功率损耗 PD 400 mW 工作温度 Topt -40 ～ +80 ℃ 储存温度 Tstg -65 ～+150 ℃ 正常工作范围（Ta = -20 ～ +80℃,Vss = 0V） 参数 符号 最小 典型 最大 单位 测试条件 逻辑电源电压 VDD 3 5 6 V - 高电平输入电压 VIH 0.7 VDD - VDD V - 低电平输入电压 VIL 0 - 0.3 VDD V - ©Titan Micro Electronics www.titanmec.com - 12 V2.0 LED 驱动控制专用电路 TM1629A 电气特性（Ta = -20 ～ +80℃,VDD = 5 V, Vss = 0V） 参数 符号 最小 典型 最大 单位 测试条件 高电平输出电流 Ioh 20 35 50 mA SEG1～SEG16, Vo = VDD – 3V 低电平输入电流 IOL1 80 140 - mA GRID1～GRID8 Vo=0.3V 高电平输出电流容 许量 Itolsg - - 5 % Vo = VDD – 3V, SEG1～SEG16 高电平输入电压 VIH 0.7 VDD - - V CLK,DIO,STB 低电平输入电压 VIL - - 0.3 VDD V CLK,DIO,STB 开关特性（Ta = -20 ～ +80℃,VDD = 5V） 参数 符号 最小 典型 最大 单位 测试条件 tPLZ - - 300 ns CLK → DIO tPZL - - 100 ns CL = 15pF, RL = 10K Ω - - 2 μ s tTHZ - - 1.5 μ s CL = 300pF,SEGn,GRIDn 最大输入时钟频 率 Fmax - - 1 MHz 占空比50% 输入电容 CI - - 15 pF - 传输延迟时间 上升时间 下降时间 tTZH 1 ©Titan Micro Electronics CL = 300p F SEG1～SEG16 www.titanmec.com - 13 V2.0 LED 驱动控制专用电路 TM1629A 时序特性（Ta = -20 ～ +80℃,VDD = 5V） 参数 符号 最小 典型 最大 单位 测试条件 时钟脉冲宽度 PWCLK 500 - - ns - 选通脉冲宽度 PWSTB 1 - - μ s - 数据建立时间 tSETUP 100 - - ns - 数据保持时间 tHOLD 100 - - ns - CLK →STB 时间 tCLK-STB 1 - - μ s CLK↑→STB↑ 时序波形图： ©Titan Micro Electronics www.titanmec.com - 14 V2.0 LED 驱动控制专用电路 TM1629A C A A2 十二、 封装尺寸（SOP32 封装） A1 L θ D b 符号 A A1 A2 b c D 单位（mm） 最小（Min） 最大（Max） 2.24 2.59 0.1 0.25 2.14 2.34 0.3 0.5 0.17 0.25 20.88 21.08 符号 E E1 e L θ E1 E e 单位（mm） 最小（Min） 最大（Max） 7.42 7.62 10.2 10.6 1.27（BSC） 0.4 1.27 0° 7° All specs and applications shown above subject to change without prior notice. (以上电路及规格仅供参考,如本公司进行修正,恕不另行通知。 ©Titan Micro Electronics www.titanmec.com - 15 V2.0
