特性
概述
低功耗，完全兼容美信产品
MAX706P/R/S/T、MAX708R/S/T、
MAX705/6/7/8、MAX813L：
供应电流（100μA）比美信降低 50%
6 种高精度的电压监测可选
手动复位输入
内置 1.25V 电压监控器
看门狗功能（706P/R/S/T/J、705/6/813L）
200ms 复位延迟输出
3 种复位信号可选
8 引脚 DIP、SOP、MSOP 封装
706P/R/S/T/J、708R/S/T/J、705/6/7/8、和 813L
芯片主要用于监控电源电压和电池电压。当电
源电压低于 2.63V（706P/R，708R）、2.93V
（ 706S,708S ） 、 3.08V(706T,708T) 、
4.00V(706J,708J) 、 4.40V(706/708) 、 或
4.65V(705/707，813L)时，将产生复位信号。
应用
电脑和控制器
嵌入式系统
电池供电系统
智能仪器
无线通信系统
PDA 和便携式设备
706P/R/S/T/J、705/706/813L 芯片具有一个 1.6
秒延时复位的看门狗电路。将 WDI 引脚悬空
可以禁用看门狗计时器。
708R/S/T/J、707/708 芯片具有高电平和低电平
两种复位电平输出，但没有看门狗功能。706P
芯片与 706R 芯片的功能基本一致，但复位输
出高电平。813L 与 705 芯片的功能也基本一
致，但复位输出为高电平。
内置 1.25V 比较器，可用于监测电池的低电压。
所有的芯片都具有手动复位功能。
封装形式有 8 引脚 DIP、SOP 和紧凑型 MSOP。
结构框图
Transition
Detector
WDI
Watchdog
Timer
!WDO
RESET
VCC
VCC
Timebase
20kΩ
20kΩ
!MR
!RESET
(RESET) 706P/813L
RESET
Generator
VCC
2.63V (706P/R)
2.93V (706S)
3.08V (706T)
4.00V (706J)
RESET
Generator
VCC
+
+
!MR
+
+
4.40V (706)
4.65V (705/813L)
+
PFI
1.25V
!PFO
-
PFI
2.63V (708R)
2.93V (708S)
3.08V (708T)
4.00V (708J)
4.40V (708)
4.65V (707)
+
1.25V
GND
图 1
!RESET
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的结构示意图
!PFO
-
GND
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
目录
特性........................................................................................................................................................ 1
应用........................................................................................................................................................ 1
概述........................................................................................................................................................ 1
结构框图................................................................................................................................................ 1
管脚分布................................................................................................................................................ 3
引脚功能................................................................................................................................................ 4
电气参数................................................................................................................................................ 5
典型性能参数........................................................................................................................................ 9
功能概述.............................................................................................................................................. 12
封装信息-DIP ...................................................................................................................................... 13
封装信息-SOP ..................................................................................................................................... 14
封装信息-MSOP ................................................................................................................................. 15
产品订购信息...................................................................................................................................... 16
图
图
图
图
图
图
图
图
图
图
图
图
图
1
2
3
4
5
6
7
8
9
10
11
12
13
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的结构示意图 .................................................. 1
706P、813L 的管脚分布示意图 ........................................................................................... 3
706R/S/T/J、705/706 的管脚分布示意图 ............................................................................ 3
708R/S/T/J、707/708 的管脚分布示意图 ............................................................................ 3
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的复位信号时序图 .......................................... 9
看门狗时序图......................................................................................................................... 9
确保!RESET 正常工作电路 ................................................................................................ 10
双向复位端口连接示意图................................................................................................... 10
监控 VCC 以外的电压示意图 ............................................................................................ 11
负电压监控电路 ................................................................................................................. 11
8-DIP 的封装示意图 .......................................................................................................... 13
8-SOP 的封装示意图 ......................................................................................................... 14
8-Micro SOP 的封装示意图 .............................................................................................. 15
表
表
表
表
表
表
表
表
表
表
表
表
表
1
2
3
4
5
6
7
8
9
10
11
12
13
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的引脚功能描述 .............................................. 4
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数 .............................................. 5
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数（续） .................................. 6
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数（续） .................................. 7
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数（续） .................................. 8
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的功能概述 .................................................... 12
8-DIP 的封装参数 ................................................................................................................ 13
8-SOP 的封装参数 ............................................................................................................... 14
8-Micro SOP 的封装参数 .................................................................................................... 15
706P/R/S/T 芯片的订购信息 ............................................................................................... 16
706J、708R/S/T 芯片的订购信息 ...................................................................................... 17
708J、705/6 芯片的订购信息 ............................................................................................. 18
707/8、813L 芯片的订购信息 ............................................................................................ 19
Ver.1.0 2 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
管脚分布
!MR
1
VCC
2
8
!WDO
RESET
1
8
WDI
7
RESET
!WDO
2
7
!PFO
!MR
3
6
PFI
VCC
4
5
GND
!RESET
1
8
WDI
!WDO
2
7
!PFO
!MR
3
6
PFI
VCC
4
5
GND
8
NC
7
!PFO
8-PIN
DIP/SOP
GND
3
6
WDI
PFI
4
5
!PFO
图 2
706P、813L 的管脚分布示意图
!MR
1
8
!WDO
VCC
2
7
!RESET
8-PIN
DIP/SOP
GND
3
6
WDI
PFI
4
5
!PFO
图 3
8-PIN
MicroSOP
706R/S/T/J、705/706 的管脚分布示意图
!MR
1
VCC
2
8
RESET
!RESET
1
7
!RESET
RESET
2
!MR
3
6
PFI
VCC
4
5
GND
8-PIN
DIP/SOP
GND
3
6
NC
PFI
4
5
!PFO
图 4
8-PIN
MicroSOP
708R/S/T/J、707/708 的管脚分布示意图
Ver.1.0 3 / 19
8-PIN
MicroSOP
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
引脚功能
表 1
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的引脚功能描述
引脚
符号
描述
1
VCC
电源
2
GND
地
3
!MR
手动复位输入
4
PFI
1.25V 内置比较器反向输入端
5
!PFO
1.25V 内置比较器输出端
6
WDI
看门狗输入端，将该引脚悬空可屏蔽看门狗功能
7
!WDO
看门狗输出端
8
RESET
高电平复位信号输出，RESET 与!RESET 反相
9
!RESET
低电平复位信号输出
10
NC
无
Ver.1.0 4 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
电气参数
除非特别说明，典型值为：TA = 25°C。
706P/R、708R 型器件的电源电压为 3.0V 至 5.5V，706/8S 型器件的电源电压为 3.3V 至 5.5V，
706/8T 型器件的电源电压为 3.5V 至 5.5V，706/8J 型器件的电源电压为 4.4V 至 5.5V，706/708
型器件的电源电压为 4.8V 至 5.5V，705/707/813L 型器件的电源电压为 5.0V 至 5.5V。
表 2
符号
VCC
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数
描述
工作电压范围
电源电流
VCC < 3.6V
ICC
电源电流
VCC < 5.5V
-
VRT
复位阈值
复位阈值滞后
测试条件
706xC, 708xC, 813L
706xE, 708xE, 813LE
705/6/7/8xC, 705/6/7/8xE,
706xC, 706xE,
MR = VCC, WDI 悬空
708xC, 708xE,
MR = VCC, WDI 悬空
706xC, 706xE,
MR = VCC, WDI 悬空
708xC, 708xE,
MR = VCC, WDI 悬空
705C, 706C, 813C
tMR
RESET 脉冲宽度
!MR 脉冲宽度
最小值 典型值 最大值
1.1
1.2
-
5.5
140
50
140
75
140
50
140
-
75
140
705E, 706E, 813LE
-
75
140
707C, 708C
-
50
140
707E, 708E
-
50
140
P、R 型器件
2.55
2.63
2.70
S 型器件
2.85
2.93
3.00
T 型器件
3.00
3.08
3.15
J 型器件
3.89
4.00
4.10
706, 708
4.25
4.40
4.50
705, 707, 813L
4.50
4.65
4.75
-
40
-
140
200
280
S、T 型器件,VCC = 3.3V
-
-
-
J 型器件,VCC = 4.4V
-
-
-
VCC = 5V
-
200
-
4.5V < VCC < 5.5V
150
-
-
J 型器件,3.6V < VCC < 4.5V
P/R/S/T 型器件,
VRST (MAX) < VCC < 3.6V
500
-
-
-
Ver.1.0 5 / 19
单位
5.5
75
P、R 型器件,VCC = 3V
tRS
参数
V
-
-
µA
V
mV
ms
ns
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
电气参数
除非特别说明，典型值为：TA = 25°C。
706P/R、708R 型器件的电源电压为 3.0V 至 5.5V，706/8S 型器件的电源电压为 3.3V 至 5.5V，
706/8T 型器件的电源电压为 3.5V 至 5.5V，706/8J 型器件的电源电压为 4.4V 至 5.5V，706/708
型器件的电源电压为 4.8V 至 5.5V，705/707/813L 型器件的电源电压为 5.0V 至 5.5V。
表 3
符号
tMD
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数（续）
描述
!MR 至 RESET
输出延迟
VIH
VIL
VIH
!MR 输入阈值电压
VIL
RP
!MR 上拉电阻
VOH
VOL
VOH
!RESET 输出电压
VOL
VOL
VOH
VOL
VOH
VOL
RESET 输出电压,
706P 型器件
参数
测试条件
最小值
典型值 最大值
J 型器件
3.6V < VCC < 4.5V
P/R/S/T 型器件,
VRST(MAX) < VCC < 3.6V
-
-
750
4.5V < VCC < 5.5V
-
-
250
VRST (MAX) < VCC < 4.5V
0.7VCC
-
-
VRST (MAX) < VCC < 4.5V
-
-
0.6
4.5V < VCC < 5.5V
2.0
-
-
4.5V < VCC < 5.5V
-
-
0.8
10
20
40
-
-
-
0.4
-
ISOURCE = 800μA,
VCC-1.5V
4.5V < VCC < 5.5V
ISINK = 3.2mA,
4.5V < VCC < 5.5V
ISOURCE = 500μA,
0.8VCC
VRST (MAX) < VCC < 4.5V
ISINK = 1.2mA,
VRST (MAX) < VCC < 4.5V
706*C, 708*C,
SINK = 50μA, VCC = 1.1V
706*E, 708*E, 705/6/7/8
ISINK = 100μA, VCC = 1.2V
ISOURCE = 800μA,
VCC-1.5V
4.5V < VCC < 5.5V
ISINK = 3.2mA,
4.5V < VCC < 5.5V
ISOURCE = 500μA,
0.8VCC
VRST (MAX) < VCC < 3.6V
ISINK = 1.2mA,
VRST (MAX) < VCC < 3.6V
Ver.1.0 6 / 19
单位
ns
V
kΩ
V
-
0.3
-
0.3
-
0.3
-
0.4
V
-
0.3
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
电气参数（续）
除非特别说明，典型值为：TA = 25°C。
706P/R、708R 型器件的电源电压为 3.0V 至 5.5V，706/8S 型器件的电源电压为 3.3V 至 5.5V，
706/8T 型器件的电源电压为 3.5V 至 5.5V，706/8J 型器件的电源电压为 4.4V 至 5.5V，706/708
型器件的电源电压为 4.8V 至 5.5V，705/707/813L 型器件的电源电压为 5.0V 至 5.5V。
表 4
符号
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数（续）
描述
VOH
VOL
VOH
RESET 输出电压,
708R/S/T/J 型器件
VOL
VOH
VOL
VOH
参数
测试条件
最小值
ISOURCE = 800μA,
4.5V < VCC < 5.5V
ISINK = 3.2mA,
4.5V < VCC < 5.5V
ISOURCE = 500μA,
VRST (MAX) < VCC < 4.5V
ISINK = 1.2mA,
VRST (MAX) < VCC < 4.5V
707/708/813L,
ISOURCE = 800μA
RESET 输出电压,
707/708, ISINK = 1.2mA
705/6/7/8, 813L 型器
813L, VCC = 1.2V,
件
ISOURCE = 4μA,
典型值 最大值
VCC-1.5V
-
-
-
0.4
V
0.8VCC
-
-
-
0.3
VCC-1.5V
0.4
V
0.9
813L, ISINK = 3.2mA
VOL
单位
0.4
706P/R 型器件,VCC = 3V
tWD
看门狗延迟时间
706S/T 型器件,VCC = 3.3V
706J 型器件,VCC = 4.4V
1.0
1.6
2.25
100
-
-
s
705/706/813L
tWP
WDI 脉冲宽度
VCC = 5V
VIH
VIL
VIH
VIL = 0.4V, VIH = 0.8VCC,
VRST (MAX) < VCC < 4.5V
VIL = 0.4V, VIH = 0.8VCC,
4.5V < VCC < 5.5V
WDI 输入阈值电压
VRST (MAX) < VCC < 4.5V
-
VIL
WDI 输入电流
WDI = VCC
706, 705/6, 813L 型器件
WDI = 0V
706, 705/6, 813L 型器件
Ver.1.0 7 / 19
ns
50
-
-
3.5
-
-
-
-
0.8
0.7VCC
-
-
-
-
0.6
-
50
150
V
μA
-150
-50
-
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
电气参数（续）
除非特别说明，典型值为：TA = 25°C。
706P/R、708R 型器件的电源电压为 3.0V 至 5.5V，706/8S 型器件的电源电压为 3.3V 至 5.5V，
706/8T 型器件的电源电压为 3.5V 至 5.5V，706/8J 型器件的电源电压为 4.4V 至 5.5V，706/708
型器件的电源电压为 4.8V 至 5.5V，705/707/813L 型器件的电源电压为 5.0V 至 5.5V。
表 5
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的电气特性参数（续）
参数
符号
描述
测试条件
单位
最小值
VOH
VOL
!WDO 输出电压
VOH
VOL
PFI 输入阈值电压
PFI 输入电流
-
!PFO 输出电压
ISOURCE = 800μA,
4.5V < VCC < 5.5V
ISINK = 3.2mA,
4.5V < VCC < 5.5V
ISOURCE = 500μA,
VRS (MAX) < VCC < 4.5V
ISINK = 1.2mA,
VRS (MAX) < VCC < 4.5V
VOH
VOL
VOH
VOL
ISOURCE = 800μA,
4.5V < VCC < 5.5V
ISINK = 1.2mA,
4.5V < VCC < 5.5V
ISOURCE = 500μA,
VRST (MAX) < VCC < 4.5V
ISINK = 500μA,
VRST (MAX) < VCC < 4.5V
PFI falling.
P/R 型器件 VCC = 3V
S/T 型器件 VCC = 3.3V
J 型器件 VCC = 4.4V
Ver.1.0 8 / 19
典型值 最大值
VCC-1.5V
-
-
-
-
0.4
V
0.8VCC
-
-
-
-
0.3
1.2
1.25
1.3
V
-25
0.01
25
nA
VCC-1.5V
-
-
-
-
0.4
V
0.8VCC
-
-
-
-
0.3
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
典型性能参数
5V
VCC
vRT
0V
tRS
tRS
5V
!RESET
0V
5V
!MR externally
set low
!MR
0V
tMD
tMR
5V
!WDO
0V
图 5
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的复位信号时序图
5V
WDI
0V
tWD
tWD
tWP
5V
!WDO
0V
tWD
5V
!RESET
0V
!RESET triggered by !MR
图 6
看门狗时序图
Ver.1.0 9 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
典型性能参数（续）
VCC < 1.2V
VCC
70x
100kΩ
! RESET
GND
图 7
确保!RESET 正常工作电路
BUF
VCC
Supply
Voltage
70x
µC or µP
4.7kΩ
! RESET
! RESET
Input
GND
GND
Bi- directional /I O Pin
图 8
双向复位端口连接示意图
Ver.1.0 10 / 19
Buffered
! RESET
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
典型性能参数（续）
VCC = 5V
VCC
VIN = 12V
!MR
70x
1MΩ
!PFO
PFI
130KΩ
图 9
!RESET
GND
To Processor
12V Threshold
~10.87V
监控 VCC 以外的电压示意图
+ 5V
+
VCC
!MR
70x
RP
!PFO
PFI
RN
!RESET
GND
5−1.25
1.25−VTRIP
=
RP
RN
−
Negative Input
Voltage
图 10 负电压监控电路
Ver.1.0 11 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
功能概述
表 6
706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L 的功能概述
功能
型号
复位输出电平
看门狗
高
低
■
电源故
障监测
掉电监
测
手动复
位输入
上电/
掉电复
位
复位阈
值电压
■
■
■
■
2.63V
706P
■
706R
■
■
■
■
■
■
2.63V
706S
■
■
■
■
■
■
2.93V
706T
■
■
■
■
■
■
3.08V
706J
■
■
■
■
■
■
4.00V
708R
■
■
■
■
■
■
2.63V
708S
■
■
■
■
■
■
2.93V
708T
■
■
■
■
■
■
3.08V
708J
■
■
■
■
■
■
4.00V
705
■
■
■
■
■
■
4.65V
或
4.00V
706
■
■
■
■
■
■
4.40V
707
■
■
■
■
■
■
4.65V
708
■
■
■
■
■
■
4.40V
■
■
■
■
4.65V
813L
■
■
Ver.1.0 12 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
封装信息-DIP
E1
L
C
A1
A
A2
e
B1
B
E2
E
D
图 11
8-DIP 的封装示意图
表 7
8-DIP 的封装参数
尺寸单位（毫米）
尺寸单位（英寸）
符号
最小值
最大值
最小值
最大值
A
3.710
4.310
0.146
0.170
A1
0.510
A2
3.200
3.600
0.126
0.142
B
0.380
0.570
0.015
0.022
0.020
1.524(BSC)
B1
0.060(BSC)
C
0.204
0.360
0.008
0.014
D
9.000
9.400
0.354
0.370
E
6.200
6.600
0.244
0.260
E1
7.320
7.920
0.288
0.312
2.540(BSC)
e
0.100(BSC)
L
3.000
3.600
0.118
0.142
E2
8.400
9.000
0.331
0.354
Ver.1.0 13 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
封装信息-SOP
D
E
E1
L
c
θ
A1
e
A
A2
b
图 12 8-SOP 的封装示意图
表 8
8-SOP 的封装参数
尺寸单位（毫米）
尺寸单位（英寸）
符号
最小值
最大值
最小值
最大值
A
1.350
1.750
0.053
0.069
A1
0.100
0.250
0.004
0.010
A2
1.350
1.550
0.053
0.061
b
0.330
0.510
0.013
0.020
c
0.170
0.250
0.006
0.010
D
4.700
5.100
0.185
0.200
E
3.800
4.000
0.150
0.157
E1
5.800
6.200
0.228
0.244
0.127(BSC)
e
0.050(BSC)
L
0.400
1.270
0.016
0.050
θ
0°
8°
0°
8°
Ver.1.0 14 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
封装信息-MSOP
e
E
E1
L
b
θ
A2
D
A1
A
图 13 8-Micro SOP 的封装示意图
表 9
8-Micro SOP 的封装参数
尺寸单位（毫米）
尺寸单位（英寸）
符号
最小值
最大值
最小值
最大值
A
0.820
1.100
0.032
0.043
A1
0.020
0.150
0.001
0.006
A2
0.750
0.950
0.030
0.037
b
0.250
0.380
0.010
0.015
c
0.090
0.230
0.004
0.009
D
2.900
3.100
0.114
0.122
0.650(BSC)
e
0.026(BSC)
E
2.900
3.100
0.114
0.122
E1
4.750
5.050
0.187
0.199
L
0.400
0.800
0.016
0.031
θ
0°
6°
0°
6°
Ver.1.0 15 / 19
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
产品订购信息-706P/R/S/T
表 10 706P/R/S/T 芯片的订购信息
产品型号
封装类型
温度范围
复位阈值
706P 芯片复位输出为高电平，且具有看门狗功能。
0°C 至+70°C
VP706PCPA
8-引脚 DIP
–40°C 至+85°C
VP706PEPA
0°C 至+70°C
VP706PCSA/T
2.63V
8-引脚 SOP
–40°C 至+85°C
VP706PESA/T
VP706PCUA/T
0°C 至+70°C
8-引脚 MSOP
706R 芯片复位输出为低电平，且具有看门狗功能。
0°C 至+70°C
VP706RCPA
8-引脚 DIP
–40°C 至+85°C
VP706REPA
0°C 至+70°C
VP706RCSA/T
2.63V
8-引脚 SOP
–40°C 至+85°C

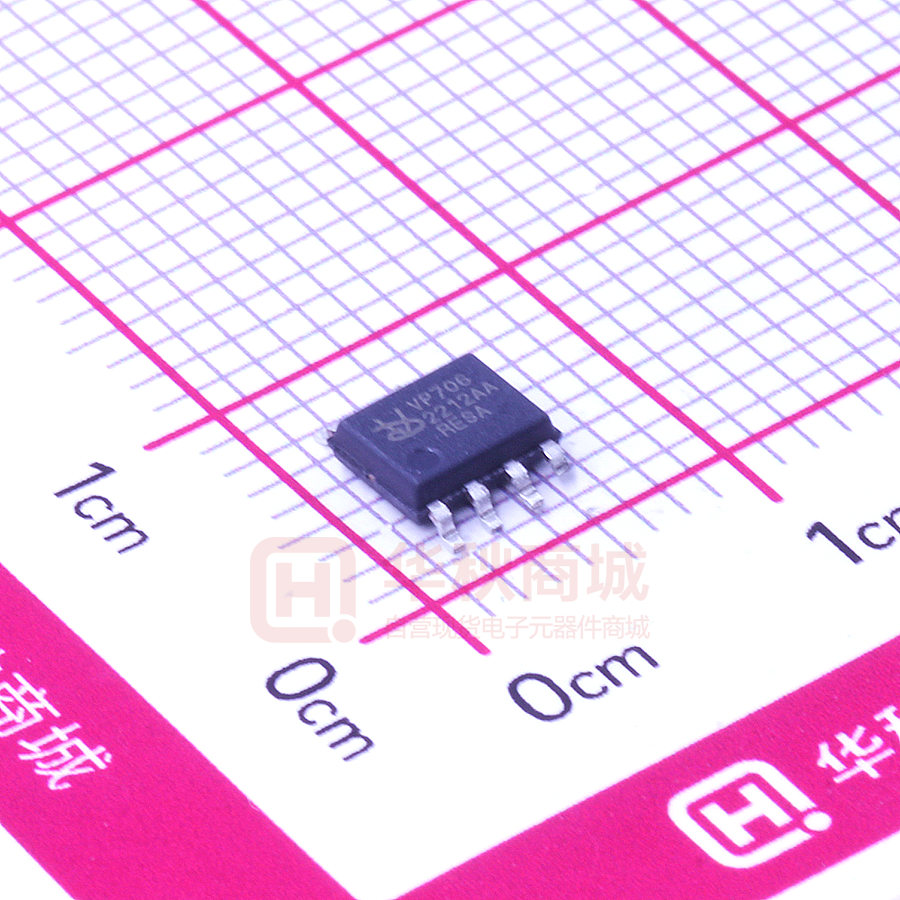

VP706RESA/T
VP706RCUA/T
0°C 至+70°C
8-引脚 MSOP
706S 芯片复位输出为低电平，且具有看门狗功能。
0°C 至+70°C
VP706SCPA
8-引脚 DIP
–40°C 至+85°C
VP706SEPA
0°C 至+70°C
VP706SCSA/T
2.93V
8-引脚 SOP
–40°C 至+85°C
VP706SESA/T
VP706SCUA/T
0°C 至+70°C
8-引脚 MSOP
706T 芯片复位输出为低电平，且具有看门狗功能。
0°C 至+70°C
VP706TCPA
8-引脚 DIP
–40°C 至+85°C
VP706TEPA
0°C 至+70°C
VP706TCSA/T
8-引脚 SOP
–40°C 至+85°C
VP706TESA/T
VP706TCUA/T
8-引脚 MSOP
Ver.1.0 16 / 19
0°C 至+70°C
3.08V
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
产品订购信息-706J、708P/R/S/T
表 11
706J、708R/S/T 芯片的订购信息
产品型号
封装类型
温度范围
复位阈值
706J 芯片复位输出为低电平，且具有看门狗功能。
0°C 至+70°C
VP706JCPA
8-引脚 DIP
–40°C 至+85°C
VP706JEPA
0°C 至+70°C
VP706JCSA/T
4.00V
8-引脚 SOP
–40°C 至+85°C
VP706JESA/T
VP706JCUA/T
0°C 至+70°C
8-引脚 MSOP
708R 芯片复位输出为高低电平都有效，但不具有看门狗功能。
0°C 至+70°C
VP708RCPA
8-引脚 DIP
–40°C 至+85°C
VP708REPA
0°C 至+70°C
VP708RCSA/T
2.63V
8-引脚 SOP
–40°C 至+85°C
VP708RESA/T
VP708RCUA/T
0°C 至+70°C
8-引脚 MSOP
708S 芯片复位输出为高低电平都有效，但不具有看门狗功能。
0°C 至+70°C
VP708SCPA
8-引脚 DIP
–40°C 至+85°C
VP708SEPA
0°C 至+70°C
VP708SCSA/T
2.93V
8-引脚 SOP
–40°C 至+85°C
VP708SESA/T
VP708SCUA/T
0°C 至+70°C
8-引脚 MSOP
708T 芯片复位输出为高低电平都有效，但不具有看门狗功能。
0°C 至+70°C
VP708TCPA
8-引脚 DIP
–40°C 至+85°C
VP708TEPA
0°C 至+70°C
VP708TCSA/T
8-引脚 SOP
–40°C 至+85°C
VP708TESA/T
VP708TCUA/T
8-引脚 MSOP
Ver.1.0 17 / 19
0°C 至+70°C
3.08V
产品规格书：706P/R/S/T/J, 708R/S/T/J, 705/6/7/8, 813L
产品订购信息-708J、705/6
表 12 708J、705/6 芯片的订购信息
产品型号
封装类型
温度范围
复位阈值
708J 芯片复位输出为高低电平都有效，但不具有看门狗功能。
0°C 至+70°C
VP708JCPA
8-引脚 DIP
–40°C 至+85°C
VP708JEPA
0°C 至+70°C
VP708JCSA/T
4.00V
8-引脚 SOP
–40°C 至+85°C
VP708JESA/T
VP708JCUA/T
0°C 至+70°C
8-引脚 MSOP
705 芯片复位输出为低电平，且具有看门狗功能。
0°C 至+70°C
VP705CPA
8-引脚 DIP
–40°C 至+85°C
VP705EPA
4.65V
0°C 至+70°C
VP705CSA/T
8-引脚 SOP
–40°C 至+85°C
VP705ESA/T
VP705CUA/T
VP705C/D
8-引脚 MSOP
0°C 至+70°C
4.40V
Dice
25°C
4.65V
706 芯片复位输出为低电平，且具有看门狗功能。
0°C 至+70°C
VP706CPA
8-引脚 DIP
–40°C 至+85°C
VP706EPA
0°C 至+70°C
VP706CSA/T
4.40V
8-引脚 SOP
–40°C 至+85°C
VP706ESA/T
VP706CUA/T
VP706C/D
8-引脚 MSOP
0°C 至+70°C
Dice
25°C
Ver.1.0 18 / 19
产品订购信息-707/8、813L
表 13 707/8、813L 芯片的订购信息
产品型号
封装类型
温度范围
复位阈值
707 芯片复位输出为低或高电平，不具有看门狗功能。
0°C 至+70°C
VP707CPA
8-引脚 DIP
–40°C 至+85°C
VP707EPA
0°C 至+70°C
VP707CSA/T
4.65V
8-引脚 SOP
–40°C 至+85°C
VP707ESA/T
VP707CUA/T
VP707C/D
8-引脚 MSOP
0°C 至+70°C
Dice
25°C
708 芯片复位输出为低或高电平，不具有看门狗功能。
0°C 至+70°C
VP708CPA
8-引脚 DIP
–40°C 至+85°C
VP708EPA
0°C 至+70°C
VP708CSA/T
4.40V
8-引脚 SOP
–40°C 至+85°C
VP708ESA/T
VP708CUA/T
VP708C/D
8-引脚 MSOP
0°C 至+70°C
Dice
25°C
813L 芯片复位输出为高电平，且具有看门狗功能。
0°C 至+70°C
VP813LCPA
8-引脚 DIP
–40°C 至+85°C
VP813LEPA
0°C 至+70°C
VP813LCSA/T
4.65V
8-引脚 SOP
–40°C 至+85°C
VP813LESA/T
VP813LCUA/T
VP813LC/D
8-引脚 MSOP
0°C 至+70°C
Dice
25°C
工商网监
湘ICP备2023018690号
