10D560K

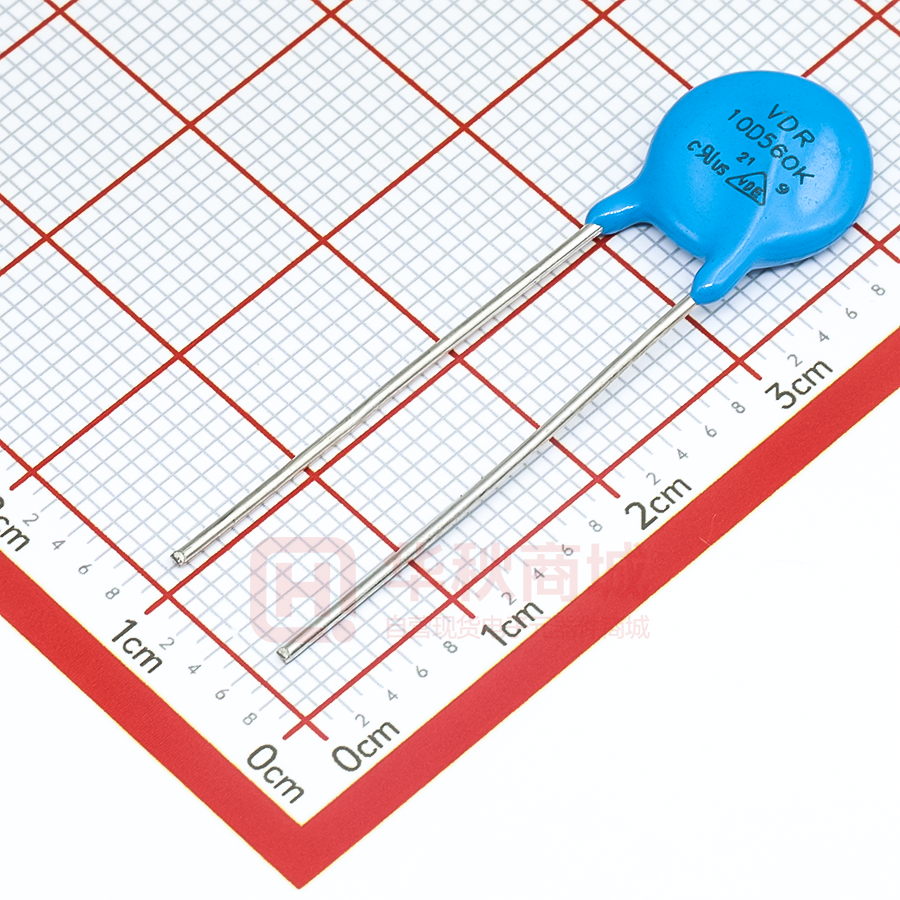

10D560K  FEATURES   Wide operating Voltages ranging from 5Vrms to 1000V(6Vdc to 1465Vdc).   Fast  response  time  of  less  than  25nS,instantly  Clamping  the  transient  over  Voltage.   High surge current handling capability.   High energy absorption capability.   Low Clamping voltages, providing better surge protection.    APPLICATIONS       Transistor, Diode, IC, Thyristor or Triac semiconductor protection.    Surge protection in consumer electronics.  Surge protection in Industrial electronics.  Surge protection in electronic home appliances, gas and petroleum appliances.  Relay and electromagnetic valve surge absorption.  GENERAL CHARACTERISTICS DEFINITION      Operating Temperature：‐40℃~+85℃.    Storage Temperature：‐40℃~+125℃.  Working Surface Temperature：+115℃.  Insulation Resistance：＞100MΩ.  ORDERING INFORMATION              10      D    560    K  ① ② ③ ④ ①Size：10: φ10.0mm;  ②Type：  D：Disk,      S：Square;  ③Varistor voltage：560——56×100=56V;  ④ Tolerance：K=±10%,L=±15%,M=±20%;  PACKAGING Model Component Package Quantity 10D560K 10.0mm 500 http://www.sembo.com.cn                                                      10D560K  ELECTRICAL CHARACTERISTIC  Part  Maximum  Number  allowable    voltage  Standard  10D560K  AC(V DC  )  35  Clamping  Maximum peak  Maximum  voltage  current  Energy current  (Max.)  (8/20μs)  (10/1000μs)  Varistor voltage  (A) Standa rd  （A） High  surge （A） 5  250  500  VC  IP  (V)  V1.0mA  (V)  (V)  45  56(50‐62)  110  Standa rd  （J） 12.9  Typical  Rated  power  capacitance （Reference） High  surge  （J）  （W）  @1KHz(pf)  13  0.05  1800    DIMENSIONS                  Part No. D Max. H Max. 10D560K 12.5 16.5             L Min. 25-30 (unit：mm) F±0.8 d±0.05 T Max. 7.5 0.8 5.5 http://www.sembo.com.cn
