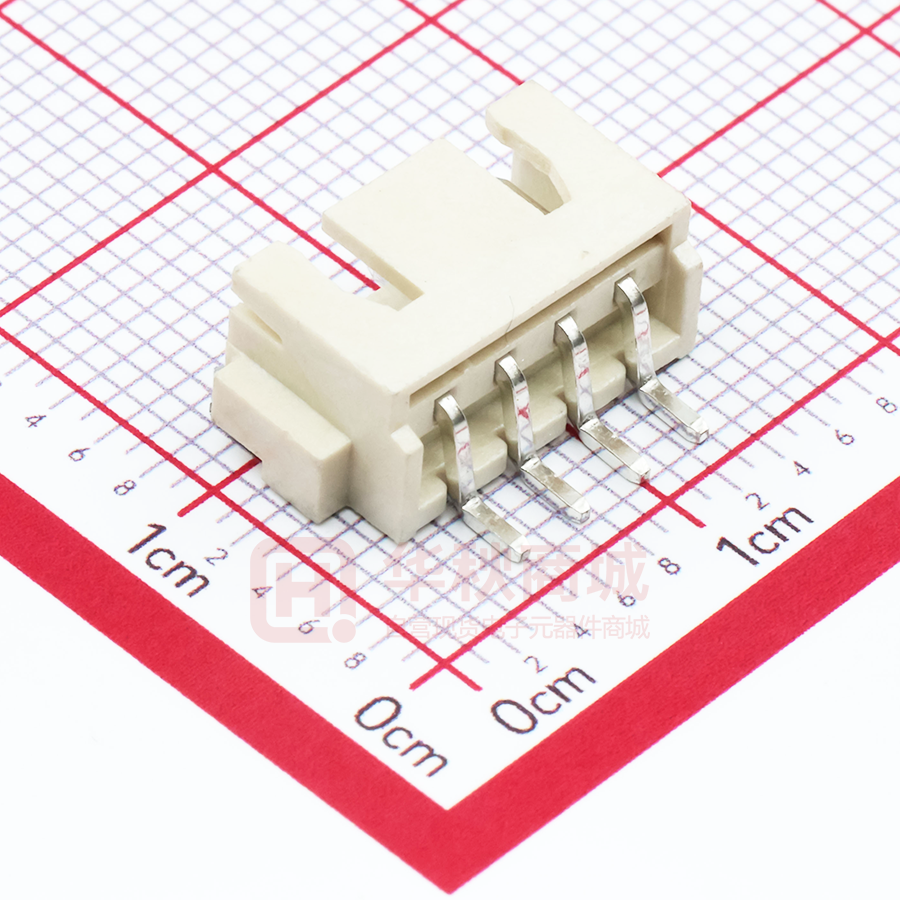

2.54-4PWT

7.5 圳 深 市 13.2 韩 首 科 有 技 公 限 12.5 司 15 李春风 张栋 罗孝金 2.54-4P WT 深圳市首韩科技有限公司 深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 认 FOR APPROVAL 客 有 限 公 SPECIFICATION 书 司 承 户 Customer： 科 技 产品名称 Project： 2.54-4P WT 韩 规格型号 Part No： 针座 首 贵公司承认印 Approal slgnatures 签 章/Signatures 深 圳 市 料 号/Part No. 日期 Date: 拟制/Drawn 李春风 审核/Check 张栋 批准/Approved 罗孝金 1 深圳市首韩科技有限公司 1、 SCOPE: (适用范围) 1.1 This specification covers production and inspection of Connector. 本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验. 2、 USE CONDITION: 2.1 (使用条件) Ambient temperature Range:-25℃～+85℃ 司 环境温度：-25℃～+85℃ 2.2 Applicable PC board thickness:0.6~1.2mm 公 适用 PC 板厚度：0.6~1.2 mm 3、 Appearance and Dimension:（外观及尺寸） Appearance:Product surface without defect、dirt、crack、and mechanical damang, 限 3.1 Contact without rust,plating not oxided and not peeled. 技 有 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层 氧化、脱落等现象. 3.2 Dimension:According to drawings 外形尺寸：依照附图 Exchangable:Exchangable with same specification products. 科 3.3 4、Material: 料 P/N 零件名称 Terminal 端子 圳 Housing 孔 座 深 OpeningWafer 开口针座 Lips Wafer 闭口针座 Tiepian Wafer 卧贴针座 立贴针座 Type 类 型 Material 材 料 Finish 表面处理 Phosphor bronze 锡青磷铜 厚 0.15mm Tin Plating:3~4μm 镀锡：3~4μm 市 首 材 韩 互换性：相同规格应能互换 Contact 插 簧 Plastic 塑 壳 Contact 插 针 Plastic 塑 壳 Contact 插 针 Plastic 塑 壳 Contact 插 针 Solder tabs 焊护耳 Plastic 塑 壳 Nylon66 UL94V-0 Phosphor bronze 锡青磷铜 厚 0.30mm Nylon46 UL94V-0 Phosphor bronze 锡青磷铜 厚 0.30mm PBT UL94V-0 Phosphor bronze 锡青磷铜 厚 0.30mm Phosphor bronze 锡青磷铜 厚 0.25mm Nylon46 UL94V-0 Expiain 说 明 Color:White 颜色：白色 Tin Plating:3~4μm 镀锡：3~4μm Color: Beige 颜色：米色 Gold Plating:3~4μ〃m 镀金：3~4μ〃m Color: White 颜色：白色 Tin Plating:3~4μm 镀锡：3~4μm Tin Plating:3~4μm 镀锡：3~4μm Color: Beige 颜色：米色 RoHS Comp liant 深圳市首韩科技有限公司 5、Electriacl Performance: 电 气 性 能 Ltem 项目 5.1 Voltage Rated 额定电压 5.2 Current Rated 额定电流 Requirement 技术要求 250V 3A AC DC 5.3 Contact Resistance 5.4 Insulation Resistance ≤10 mΩ 公 接触电阻 ≥1000MΩ 限 绝触电阻 Dielectric Strength 5.5 ≥1000V AC/minute 技 有 耐压 6、Mechanical Performance: 机械性能 AC DC 司 N0. 序号 Ltem 项 目 6.1 Male contact Retention force PIN 针固定力 ≥15N per pin 6.2 Female contactRetention force 端子固定力 ≥15N per pin 6.3 Plug-in force 插入力 ≤3N Plug-out force 拔出力 ≥0.5N 韩 市 首 6.4 科 N0. 序号 深 圳 7、Endurance Characteristics: 环 境 性 能 N0. Ltem 序号 项 目 7.1 Soldering rest 可焊性 Resistance to soldering Heat 耐焊接热 per pin per pin Requirement 技术要求 Time:2.5±0.5S 时间：2.5±0.5S Temperature:260±5℃ 温度：260±5℃ Area of Soldering: ≥95% 焊锡面积：≥95% Time:5±1S 7.2 Requirement 技术要求 时间:5±1S Temperature:260±5℃ 温度：260±5℃ Appearance:N0 Damage 外观：无损坏 深圳市首韩科技有限公司 Time:96h 时间：96 小时 Temperature:+85±3℃ 温度：+85±3℃ Heat test 耐热性 7.3 Appearance:N0 Damage 外观：无损坏 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ Time:48h 时间：48 小时 司 Temperature:-25±3℃ 温度：-25±3℃ Cold test 耐冷性 7.4 Appearance:N0 Damage 外观：无损坏 公 Contact resistance:≤20 mΩ 接触电阻：≤20 mΩ Low temperature:-25±3℃ 低温：-25±3℃ For 5 cycles.test after keeping in Normal Condition for 30 min. 5 次循环后，放置在正常环境中 30 分钟，在进 行测试 Appearance: N0 Damage 外观：无损坏 技 有 Temperature Cycling 温度循环 7.5 限 High temperature:85±3℃ 高温：85±3℃ 韩 科 Contact resistance: ≤20 mΩ 接触电阻：≤20mΩ 7.6 深 圳 市 首 lnvariab lenes humidity 恒定湿热 7.7 Salt Spray 盐雾试验 Temperature:60±2℃ 温度：60±2℃ Relative humidity:90%-96% RH 相对湿度：90%-96% RH Tim:96h 时间：96 小时 Appearance:N0 Damage 外观：无损坏 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ lnsulation Resistance: ≥100MΩ 绝缘电 阻：≥100 MΩ Salt concentration: 5±1% 浓度：5±1% Temperature:35±2℃ 温度：35±2℃ Tim:16±2h 时间：16±2 小时 After salt is removed by running wafer and A drop is removed ,it is measured. 把试验样品从试验箱顶悬挂下来，采用浓度 （5±1）%的 氯化钠溶液，连续雾化 16 小时, 试 验后用流动的蒸馏水 轻轻洗去表面沉积物, 在常 温常驻湿条件下恢复 1-2 小时,外观无损伤 Appearance:N0 Damage 外观：无损坏 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ
