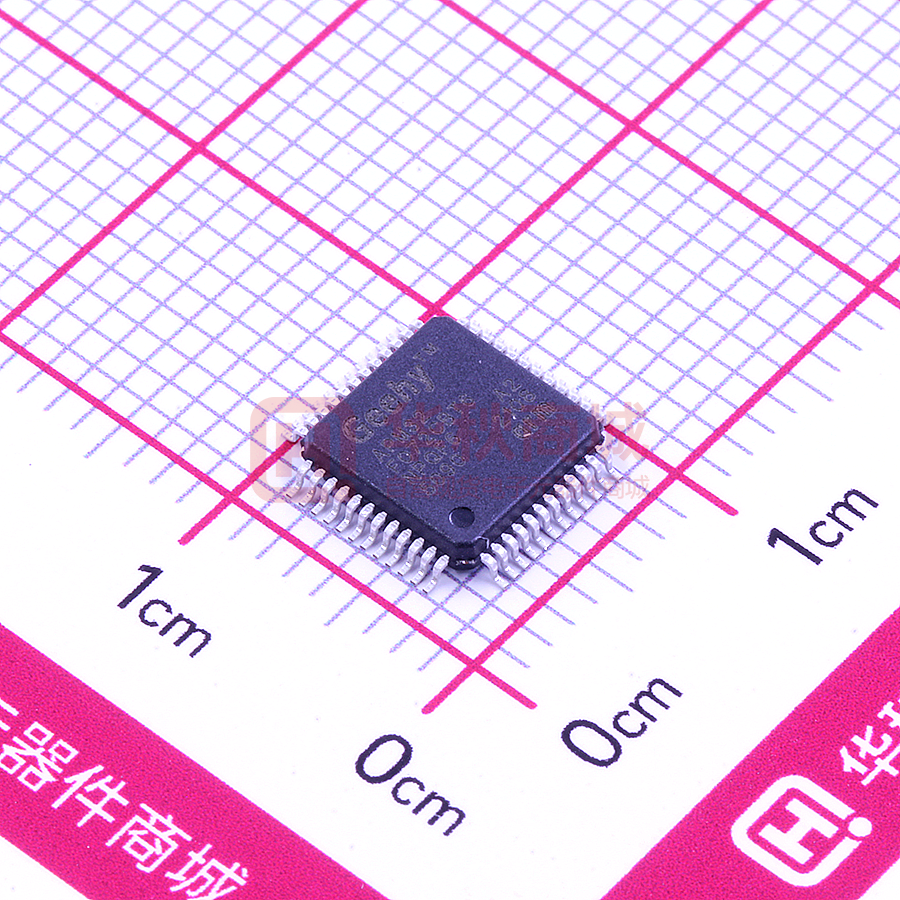

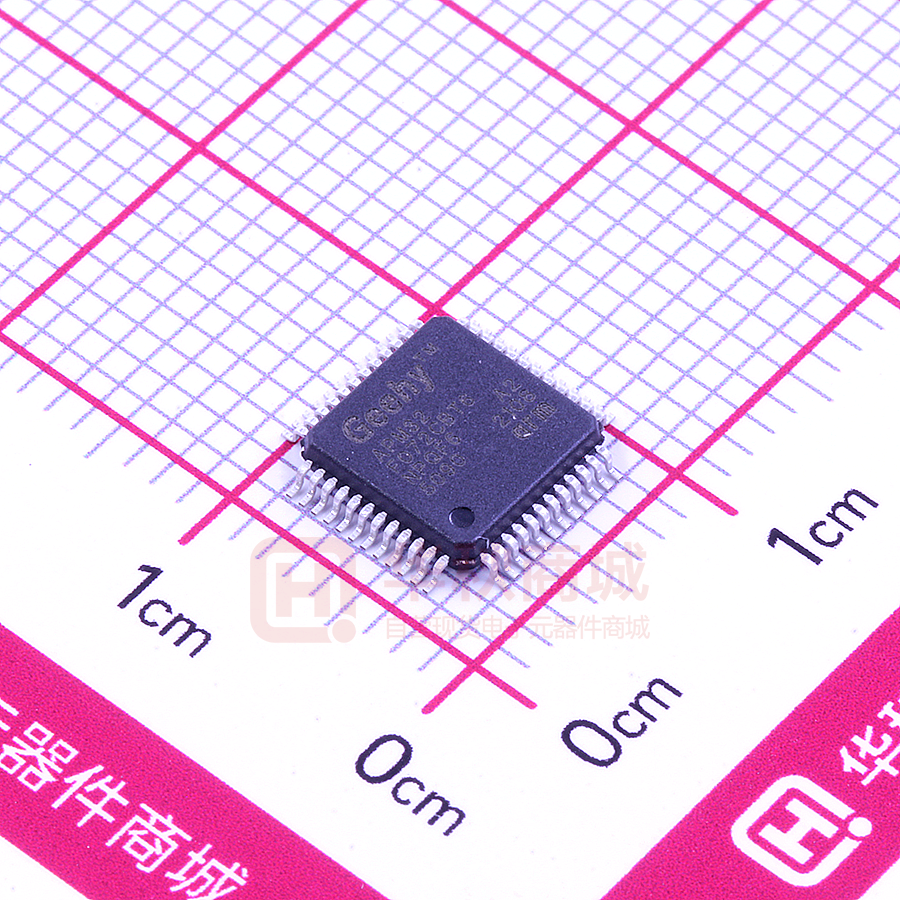

APM32F072CBT6

数据手册 Datasheet APM32F072x8/xB 基于 Arm® Cortex®-M0+内核的 32 位微控制器 版本：V1.0 产品特性  4 个 USART 接口，全部支持主 同步 SPI 和调制解调控制，其中 2 个支持 ISO7816、LIN、IrDA 接 口、自动波特率检测和唤醒。 内核 32 位 Arm®wCortex®-M0+内核 最高 48MHz 工作频率  2 个 SPI 接口（18Mbit/s） ，全部 支持 I2S 接口复用 片上存储器 1 个 CAN 接口 Flash：64~128KB 1 个全速 USB2.0 接口，无需外 挂晶振，支持 BCD 和 LPM SRAM：16KB  HDMIwCEC 时钟 4~32MHz 晶体振荡器  带校准的 32KHzwRTC 振荡器 1 个 12 位 ADC，最多支持 16 个 外部通道，转换范围 0~3.6V，独 立模拟电源：VDDA=2.4~3.6V 内部 8MHzwRC 振荡器 内部 48MHz 自动校正 RC 振荡 器 1 个双通道、12 位 DAC 2 个可编程模拟比较器 内部 40KHzwRC 振荡器 最多 24 个电容传感通道，可用 于接近、触键、线性或旋转传感 器 PLL 支持 2~16 倍频  复位、电源管理 上电/掉电复位(POR/PDR)  数字供电电压：VDD=2.0~3.6V 1 个 32 位和 5 个 16 位通用定时 器，每个定时器有多达 4 个独立 通道用于输入捕获/输出比较、 PWM 互补，用于红外控制解码 或 DAC 控制。 模拟供电电压：VDDA=VDD~3.6V 部 分 I/O 供 电 电 压 ： VDDIO2=1.65~3.6V 支持外部电池 VBAT 为 RTC 及备 份寄存器供电：VBAT=1.65~3.6V 2 个 16 位基本定时器 低功耗模式 1 个独立看门狗和 1 个系统窗口 看门狗定时器 睡眠、停机、待机模式 1 个系统滴答定时器  串行线调试(SWD)  I/O 支持日历功能 最多 87 个 I/Os 可从停机/待机模式下报警和定 期唤醒  所有 I/O 可映射到外部中断向量 最多 68 个容忍 5V 输入的 I/O， 19 个 I/O 由 VDDIO2 供电  RTC  7 通道 DMA 控制器  CRC 计算单元  96 位唯一 ID 通信接口 2 个 I2C 接口（1Mbit/s） ，全部支 持 SMBus/PMBus 和唤醒。 w 定时器 1 个可提供最多 7 通道 PWM 输 出的 16 位的高级控制定时器， 支持死区生成和刹车输入功能 可编程电压调节器  模拟外设 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page1 目录 产品特性 ................................................................................................. 1 产品信息 ................................................................................................. 6 引脚信息 ................................................................................................. 7 引脚分布 .................................................................................................................... 7 引脚功能描述 ............................................................................................................. 9 GPIO 复用功能配置................................................................................................. 26 功能概述 ............................................................................................... 30 系统架构 .................................................................................................................. 30 4.1.1 系统框图 ........................................................................................................................30 4.1.2 存储映射 ........................................................................................................................31 4.1.3 启动模式 ........................................................................................................................33 内核 ......................................................................................................................... 33 中断控制器 .............................................................................................................. 33 4.3.1 嵌套向量中断控制器(NVIC) ...........................................................................................33 4.3.2 外部中断/事件控制器(EINT) ..........................................................................................33 片上存储器 .............................................................................................................. 33 时钟 ......................................................................................................................... 34 4.5.1 时钟源 ............................................................................................................................34 4.5.2 系统时钟 ........................................................................................................................35 4.5.3 总线时钟 ........................................................................................................................35 电源管理 .................................................................................................................. 35 4.6.1 电源方案 ........................................................................................................................35 4.6.2 调压器 ............................................................................................................................35 4.6.3 电源监控器 .....................................................................................................................35 低功耗模式 .............................................................................................................. 36 GPIO ....................................................................................................................... 36 通信接口 .................................................................................................................. 36 4.9.1 USART...........................................................................................................................36 4.9.2 I2C .................................................................................................................................37 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page2 4.9.3 SPI/I2S ..........................................................................................................................37 4.9.4 HDMI-CEC .....................................................................................................................37 4.9.5 CAN ...............................................................................................................................37 4.9.6 USB ...............................................................................................................................38 模拟外设 .................................................................................................................. 38 4.10.1 ADC ...............................................................................................................................38 4.10.2 温度传感器 .....................................................................................................................38 4.10.3 内部参考电压(VREFINT)校准 ............................................................................................38 4.10.4 VBAT 监控器 ....................................................................................................................38 4.10.5 DAC ...............................................................................................................................38 4.10.6 比较器 ............................................................................................................................39 4.10.7 触摸传感控制器 .............................................................................................................39 定时器...................................................................................................................... 40 实时时钟（RTC） ................................................................................................... 42 CRC 计算单元 ......................................................................................................... 42 DMA ........................................................................................................................ 42 电气特性 ............................................................................................... 44 电气特性测试条件 ................................................................................................... 44 5.1.1 最大值和最小值 .............................................................................................................44 5.1.2 典型值 ............................................................................................................................44 5.1.3 典型曲线 ........................................................................................................................44 5.1.4 电源方案 ........................................................................................................................45 5.1.5 负载电容 ........................................................................................................................45 通用工作条件下的测试 ............................................................................................ 47 绝对最大额定值 ....................................................................................................... 47 5.3.1 最大温度特性 .................................................................................................................47 5.3.2 最大额定电压特性 ..........................................................................................................47 5.3.3 ESD 特性 .......................................................................................................................48 5.3.4 静态栓锁 ........................................................................................................................48 片上存储器 .............................................................................................................. 48 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page3 5.4.1 Flash 特性 ......................................................................................................................48 时钟系统 .................................................................................................................. 49 5.5.1 外部时钟源特性 .............................................................................................................49 5.5.2 内部时钟源特性 .............................................................................................................49 5.5.3 PLL 特性 ........................................................................................................................50 电源管理 .................................................................................................................. 51 5.6.1 内嵌复位和电源控制模块特性测试 ................................................................................51 功耗 ......................................................................................................................... 52 5.7.1 功耗测试环境 .................................................................................................................52 5.7.2 运行模式 ........................................................................................................................52 5.7.3 外设功耗 ........................................................................................................................57 低功耗模式唤醒时间 ................................................................................................ 58 I/O 端口特性 ............................................................................................................ 59 NRST 引脚特性 ....................................................................................................... 60 通信接口 .................................................................................................................. 61 5.11.1 I2C 接口特性 ..................................................................................................................61 5.11.2 SPI 接口特性 .................................................................................................................62 ADC ......................................................................................................................... 63 5.12.1 内置参考电压特性 ..........................................................................................................63 5.12.2 12 位 ADC 特性 .............................................................................................................64 DAC ......................................................................................................................... 64 比较器...................................................................................................................... 65 封装信息 ............................................................................................... 66 LQFP100 封装信息 ................................................................................................. 66 LQFP64 封装信息 ................................................................................................... 69 LQFP48 封装信息 ................................................................................................... 72 QFN48 封装信息 ..................................................................................................... 74 包装信息 ............................................................................................... 77 带状包装 .................................................................................................................. 77 托盘包装 .................................................................................................................. 79 订货信息 ............................................................................................... 81 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page4 常用功能模块命名 ................................................................................. 83 修订历史 ............................................................................................... 84 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page5 产品信息 APM32F072x8/xB 产品功能和外设配置请参阅下表。 表格w 1wAPM32F072x8/xB 系列芯片功能和外设 APM32F072 产品 型号 C8Ux(1) C8Tx R8Tx V8Tx CBUx CBTx RBTx VBTx 封装 QFN48 LQFP48 LQFP64 LQFP100 QFN48 LQFP48 LQFP64 LQFP100 内核及最大工作频率 Arm®w32-bitwCortex®-M0+@48MHz 工作电压 2.0~3.6V Flash(KB) 64 128 SRAM(KB) GPIOs 16 37 51 87 37 USART 4 SPI/I2S 2/2 I2C 2 USB 1 CAN 1 CEC 1 16 位高级 1 32 位通用 1 16 位通用 5 16 位基本 2 系统滴答定时器 1 看门狗 2 通信接口 定时器 1 单元 外部通道 12 位 DAC 10 16 10 内部通道 3 单元 1 通道 2 工作温度 16 2 模拟比较器 电容传感器通道 87 1 实时时钟 12 位 ADC 51 17 18 24 17 18 环境温度：-40°C 至 85°C/-40°C 至 105°C 结温度：-40°C 至 105°C/-40°C 至 125°C 注： （1）当 x 为 6 时，环境温度：-40℃至 85℃，结温度：-40℃至 105℃； 当 x 为 7 时，环境温度：-40℃至 105℃，结温度w -40℃至 125℃。 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page6 24 引脚信息 引脚分布 VDD VSS PE1 PE0 PB9 PB8 BOOT0 PB7 PB6 PB5 PB4 PB3 PD7 PD6 PD5 PD4 PD3 PD2 PD1 PD0 PC12 PC11 PC10 PA15 PA14 图w 1wAPM32F072x8/xB 系列 LQFP100 引脚分布图 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 LQFP100 VDDIO2 VSS PF6 PA13 PA12 PA11 PA10 PA9 PA8 PC9 PC8 PC7 PC6 PD15 PD14 PD13 PD12 PD11 PD10 PD9 PD8 PB15 PB14 PB13 PB12 PA3 VSS VDD PA4 PA5 PA6 PA7 PC4 PC5 PB0 PB1 PB2 PE7 PE8 PE9 PE10 PE11 PE12 PE13 PE14 PE15 PB10 PB11 VSS VDD 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 PE2 PE3 PE4 PE5 PE6 VBAT PC13 PC14-OSC32_IN PC15-OSC32_OUT PF9 PF10 PF0-OSC_IN PF1-OSC_OUT NRST PC0 PC1 PC2 PC3 PF2 VSSA VDDA PF3 PA0 PA1 PA2 I/O 由VDDIO2供电 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page7 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 VDD VSS PB9 PB8 BOOT0 PB7 PB6 PB5 PB4 PB3 PD2 PC12 PC11 PC10 PA15 PA14 图w 2wAPM32F072x8/xB 系列 LQFP64 引脚分布图 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 LQFP64 VDDIO2 VSS PA13 PA12 PA11 PA10 PA9 PA8 PC9 PC8 PC7 PC6 PB15 PB14 PB13 PB12 PA3 VSS VDD PA4 PA5 PA6 PA7 PC4 PC5 PB0 PB1 PB2 PB10 PB11 VSS VDD 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 VBAT PC13 PC14-OSC32_IN PC15-OSC32_OUT PF0-OSC_IN PF1-OSC_OUT NRST PC0 PC1 PC2 PC3 VSSA VDDA PA0 PA1 PA2 I/O 由VDDIO2供电 48 47 46 45 44 43 42 41 40 39 38 37 VDD VSS PB9 PB8 BOOT0 PB7 PB6 PB5 PB4 PB3 PA15 PA14 图w 3wAPM32F072x8/xB 系列 LQFP48 引脚分布图 1 2 3 4 5 6 7 8 9 10 11 12 36 35 34 33 32 31 30 29 28 27 26 25 LQFP48 VDDIO2 VSS PA13 PA12 PA11 PA10 PA9 PA8 PB15 PB14 PB13 PB12 PA3 PA4 PA5 PA6 PA7 PB0 PB1 PB2 PB10 PB11 VSS VDD 13 14 15 16 17 18 19 20 21 22 23 24 VBAT PC13 PC14-OSC32_IN PC15-OSC32_OUT PF0-OSC_IN PF1-OSC_OUT NRST VSSA VDDA PA0 PA1 PA2 I/O 由VDDIO2供电 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page8 48 47 46 45 44 43 42 41 40 39 38 37 VDD VSS PB9 PB8 BOOT0 PB7 PB6 PB5 PB4 PB3 PA15 PA14 图w 4wAPM32F072x8/xB 系列 QFN48 引脚分布图 1 2 3 4 5 6 7 8 9 10 11 12 36 35 34 33 32 31 30 29 28 27 26 25 QFN48 Exposed pad VDDIO2 VSS PA13 PA12 PA11 PA10 PA9 PA8 PB15 PB14 PB13 PB12 PA3 PA4 PA5 PA6 PA7 PB0 PB1 PB2 PB10 PB11 VSS VDD 13 14 15 16 17 18 19 20 21 22 23 24 VBAT PC13 PC14-OSC32_IN PC15-OSC32_OUT PF0-OSC_IN PF1-OSC_OUT NRST VSSA VDDA PA0 PA1 PA2 I/O 由VDDIO2供电 引脚功能描述 表格w 2 输出引脚表中使用的图例/缩写 名称 引脚名称 引脚类型 缩写 定义 除非引脚名称下方的括号中另有规定，否则复位期间和复位后的引脚功能与实际 引脚名称相同 P 电源引脚 I 仅输入引脚 I/O I/O 引脚 5T 5V 容忍 I/O 5Tf 5V 容忍 I/O，FM+功能 STDA 3.3V 标准、直接连接到 ADC 的 I/O STD 3.3V 标准 I/O B 专用 Boot0 引脚 RST 内置弱上拉电阻的双向复位引脚 I/O 结构 注意 w 除非注释另有规定，否则复位期间和复位后，所有 I/O 都设置为浮空输入 引脚 复用功能 通过 GPIOx_AFR 寄存器选择的功能 功能 附加功能 通过外设寄存器直接选择/启用的功能 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page9 表格w 3wAPM32F072x8/xB 按引脚名称排序描述 名称 (复位后的功能) 复用功能 USART2_CTS, TMR2_CH1_ETR, PA0 COMP1_OUT, TSC_G1_IO1, USART4_TX 附加功能 类型 结构 LQFP100 LQFP64 LQFP48/ QFN48 RTC_TAMP2, WKUP1, ADC_IN0, I/O STDA 23 14 10 I/O STDA 24 15 11 I/O STDA 25 16 12 I/O STDA 26 17 13 I/O STDA 29 20 14 I/O STDA 30 21 15 I/O STDA 31 22 16 COMP1_INM6 USART2_RTS, TMR2_CH2, PA1 TMR15_CH1N, ADC_IN1, TSC_G1_IO2, COMP1_INP USART4_RX, EVENTOUT USART2_TX, PA2 COMP2_OUT, ADC_IN2, TMR2_CH3, COMP2_INM6, TMR15_CH1, WKUP4 TSC_G1_IO3 USART2_RX, PA3 TMR2_CH4, ADC_IN3, TMR15_CH2, COMP2_INP TSC_G1_IO4 SPI1_NSS, w I2S1_WS, PA4 TMR14_CH1, TSC_G2_IO1, USART2_CK SPI1_SCK, I2S1_CK, PA5 CEC, TMR2_CH1_ETR, TSC_G2_IO2 COMP1_INM4, COMP2_INM4, ADC_IN4, DAC_OUT1 COMP1_INM5, COMP2_INM5, ADC_IN5, DAC_OUT2 SPI1_MISO, I2S1_MCK, TMR3_CH1, w TMR1_BKIN, PA6 TMR16_CH1, ADC_IN6 COMP1_OUT, TSC_G2_IO3, EVENTOUT, USART3_CTS w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page10 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 ADC_IN7 I/O STDA 32 23 17 — I/O 5T 67 41 29 — I/O 5T 68 42 30 — I/O 5T 69 43 31 USB_DM I/O 5T 70 44 32 USB_DP I/O 5T 71 45 33 — I/O 5T 72 46 34 — I/O 5T 76 49 37 SPI1_MOSI, I2S1_SD, TMR3_CH2, TMR14_CH1, PA7 TMR1_CH1N, TMR17_CH1, COMP2_OUT, TSC_G2_IO4, EVENTOUT USART1_CK, TMR1_CH1, PA8 EVENTOUT, MCO, CRS_SYNC USART1_TX, PA9 TMR1_CH2, TMR15_BKIN, TSC_G4_IO1 USART1_RX, PA10 TMR1_CH3, TMR17_BKIN, TSC_G4_IO2 CAN_RX, USART1_CTS, PA11 TMR1_CH4, COMP1_OUT, TSC_G4_IO3, EVENTOUT CAN_TX, USART1_RTS, PA12 TMR1_ETR, COMP2_OUT, TSC_G4_IO4, EVENTOUT IR_OUT, PA13 SWDIO, USB_NOE PA14 w USART2_TX, SWCLK .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page11 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5T 77 50 38 ADC_IN8 I/O STDA 35 26 18 ADC_IN9 I/O STDA 36 27 19 — I/O 5T 37 28 20 — I/O 5T 89 55 39 — I/O 5T 90 56 40 WKUP6 I/O 5T 91 57 41 — I/O 5Tf 92 58 42 — I/O 5Tf 93 59 43 SPI1_NSS, I2S1_WS, PA15 USART2_RX, USART4_RTS, TMR2_CH1_ETR, EVENTOUT TMR3_CH3, TMR1_CH2N, PB0 TSC_G3_IO2, EVENTOUT, USART3_CK TMR3_CH4, USART3_RTS, PB1 TMR14_CH1, TMR1_CH3N, TSC_G3_IO3 PB2 TSC_G3_IO4 SPI1_SCK, I2S1_CK, PB3 TMR2_CH2, TSC_G5_IO1, EVENTOUT SPI1_MISO, I2S1_MCK, PB4 TMR17_BKIN, TMR3_CH1, TSC_G5_IO2, EVENTOUT SPI1_MOSI, I2S1_SD, PB5 I2C1_SMBA, TMR16_BKIN, TMR3_CH2 I2C1_SCL, PB6 USART1_TX, TMR16_CH1N, TSC_G5_I03 I2C1_SDA, USART1_RX, PB7 USART4_CTS, TMR17_CH1N, TSC_G5_IO4 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page12 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5Tf 95 61 45 — I/O 5Tf 96 62 46 — I/O 5T 47 29 21 — I/O 5T 48 30 22 — I/O 5T 51 33 25 — I/O 5Tf 52 34 26 I2C1_SCL, CEC, PB8 TMR16_CH1, TSC_SYNC, CAN_RX SPI2_NSS, I2S2_WS, I2C1_SDA, PB9 IR_OUT, TMR17_CH1, EVENTOUT, CAN_TX SPI2_SCK, I2C2_SCL, PB10 USART3_TX, CEC, TSC_SYNC, TMR2_CH3 USART3_RX, TMR2_CH4, PB11 EVENTOUT, TSC_G6_IO1, I2C2_SDA TMR1_BKIN, TMR15_BKIN, SPI2_NSS, PB12 I2S2_WS, USART3_CK, TSC_G6_IO2, EVENTOUT SPI2_SCK, I2S2_CK, PB13 I2C2_SCL, USART3_CTS, TMR1_CH1N, TSC_G6_IO3 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page13 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5Tf 53 35 27 I/O 5T 54 36 28 SPI2_MISO, I2S2_MCK, I2C2_SDA, PB14 USART3_RTS, TMR1_CH2N, TMR15_CH1, TSC_G6_IO4 SPI2_MOSI, I2S2_SD, PB15 TMR1_CH3N, TMR15_CH1N, WKUP7, RTC_REFIN TMR15_CH2 PC0 EVENTOUT ADC_IN10 I/O STDA 15 8 — PC1 EVENTOUT ADC_IN11 I/O STDA 16 9 — ADC_IN12 I/O STDA 17 10 — ADC_IN13 I/O STDA 18 11 — ADC_IN14 I/O STDA 33 24 — I/O STDA 34 25 — SPI2_MISO, PC2 I2S2_MCK, EVENTOUT SPI2_MOSI, PC3 I2S2_SD, EVENTOUT PC4 EVENTOUT, USART3_TX TSC_G3_IO1, ADC_IN15, USART3_RX WKUP5 PC6 TMR3_CH1 — I/O 5T 63 37 — PC7 TMR3_CH2 — I/O 5T 64 38 — PC8 TMR3_CH3 — I/O 5T 65 39 — PC9 TMR3_CH4 — I/O 5T 66 40 — — I/O 5T 78 51 — — I/O 5T 79 52 — — I/O 5T 80 53 — I/O STD 7 2 2 I/O STD 8 3 3 PC5 PC10 PC11 PC12 USART3_TX, USART4_TX USART3_RX, USART4_RX USART3_CK, USART4_CK WKUP2, PC13 — RTC_TAMP1, RTC_TS, RTC_OUT PC14-OSC32_IN (PC14) w — OSC32_IN .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page14 名称 (复位后的功能) PC15-OSC32_OUT (PC15) 结构 LQFP100 LQFP64 LQFP48/ QFN48 复用功能 附加功能 类型 — OSC32_OUT I/O STD 9 4 4 — I/O 5T 81 — — — I/O 5T 82 — — — I/O 5T 83 54 — — I/O 5T 84 — — — I/O 5T 85 — — SPI2_NSS, PD0 I2S2_WS, CAN_RX SPI2_SCK, PD1 I2S2_CK, CAN_TX PD2 USART3_RTS, TMR3_ETR SPI2_MISO, PD3 I2S2_MCK, USART2_CTSw SPI2_MOSI, PD4 I2S2_SD, USART2_RTS PD5 USART2_TX — I/O 5T 86 — — PD6 USART2_RX — I/O 5T 87 — — PD7 USART2_CK — I/O 5T 88 — — PD8 USART3_TX — I/O 5T 55 — — PD9 USART3_RX — I/O 5T 56 — — PD10 USART3_CK — I/O 5T 57 — — PD11 USART3_CTS — I/O 5T 58 — — — I/O 5T 59 — — PD12 TSC_G8_IO1 PD13 TSC_G8_IO2 — I/O 5T 60 — — PD14 TSC_G8_IO3 — I/O 5T 61 — — — I/O 5T 62 — — — I/O 5T 97 — — — I/O 5T 98 — — — I/O 5T 1 — — — I/O 5T 2 — — — I/O 5T 3 — — PD15 PE0 PE1 PE2 PE3 PE4 w USART3_RTS, TSC_G8_IO4, CRS_SYNC EVENTOUT, TMR16_CH1 EVENTOUT, TMR17_CH1 TSC_G7_IO1, TMR3_ETR TSC_G7_IO2, TMR3_CH1 TSC_G7_IO3, TMR3_CH2 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page15 名称 (复位后的功能) PE5 复用功能 TSC_G7_IO4, TMR3_CH3 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5T 4 — — I/O 5T 5 — — WKUP3, PE6 TMR3_CH4 PE7 TMR1_ETR — I/O 5T 38 — — PE8 TMR1_CH1N — I/O 5T 39 — — PE9 TMR1_CH1 — I/O 5T 40 — — PE10 TMR1_CH2N — I/O 5T 41 — — PE11 TMR1_CH2 — I/O 5T 42 — — — I/O 5T 43 — — — I/O 5T 44 — — — I/O 5T 45 — — — I/O 5T 46 — — CRS_SYNC OSC_IN I/O 5T 12 5 5 — OSC_OUT I/O 5T 13 6 6 PF2 EVENTOUT WKUP8 I/O 5T 19 — — PF3 EVENTOUT — I/O 5T 22 — — PF6 — — I/O 5T 73 — — PF9 TMR15_CH1 — I/O 5T 10 — — PF10 TMR15_CH2 — I/O 5T 11 — — VBAT — — P — 6 1 1 VSSA — — P — 20 12 8 VDDA — — P — 21 13 9 VSS — — P — 27 18 — VDD — — P — 28 19 — VSS — — P — 49 31 23 VDD — — P — 50 32 24 RTC_TAMP3 SPI1_NSS, PE12 I2S1_WS, TMR1_CH3Nw SPI1_SCK, PE13 I2S1_CK, TMR1_CH3 SPI1_MISO, PE14 I2S1_MCK, TMR1_CH4 SPI1_MOSI, PE15 I2S1_SD, TMR1_BKIN PF0-OSC_IN (PF0) PF1-OSC_OUT (PF1) w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page16 w LQFP48/ QFN48 名称 (复位后的功能) 复用功能 附加功能 类型 VSS — — P — 74 47 35 VDDIO2 — — P — 75 48 36 VSS — — P — 99 63 47 VDD — — P — 100 64 48 NRST — — I/O RST 14 7 7 BOOT0 — — I B 94 60 44 结构 LQFP100 LQFP64 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page17 表格w 4wAPM32F072x8/xB 按引脚序号排序描述 名称 (复位后的功能) PE2 PE3 PE4 PE5 复用功能 TSC_G7_IO1, TMR3_ETR TSC_G7_IO2, TMR3_CH1 TSC_G7_IO3, TMR3_CH2 TSC_G7_IO4, TMR3_CH3 PE6 TMR3_CH4 VBAT — 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5T 1 — — — I/O 5T 2 — — — I/O 5T 3 — — — I/O 5T 4 — — I/O 5T 5 — — P — 6 1 1 I/O STD 7 2 2 WKUP3, RTC_TAMP3 — WKUP2, PC13 — RTC_TAMP1, RTC_TS, RTC_OUT PC14-OSC32_IN — OSC32_IN I/O STD 8 3 3 — OSC32_OUT I/O STD 9 4 4 PF9 TMR15_CH1 — I/O 5T 10 — — PF10 TMR15_CH2 — I/O 5T 11 — — CRS_SYNC OSC_IN I/O 5T 12 5 5 — OSC_OUT I/O 5T 13 6 6 NRST — — I/O RST 14 7 7 PC0 EVENTOUT ADC_IN10 I/O STDA 15 8 — PC1 EVENTOUT ADC_IN11 I/O STDA 16 9 — ADC_IN12 I/O STDA 17 10 — ADC_IN13 I/O STDA 18 11 — (PC14) PC15-OSC32_OUT (PC15) PF0-OSC_IN (PF0) PF1-OSC_OUT (PF1) SPI2_MISO, PC2 I2S2_MCK, EVENTOUT SPI2_MOSI,w PC3 I2S2_SD, EVENTOUT w PF2 EVENTOUT WKUP8 I/O 5T 19 — — VSSA — — P — 20 12 8 VDDA — — P — 21 13 9 PF3 EVENTOUT — I/O 5T 22 — — .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page18 名称 (复位后的功能) 复用功能 USART2_CTS, TMR2_CH1_ETR, PA0 COMP1_OUT, TSC_G1_IO1, USART4_TX 附加功能 类型 结构 LQFP100 LQFP64 LQFP48/ QFN48 RTC_TAMP2, WKUP1, ADC_IN0, I/O STDA 23 14 10 I/O STDA 24 15 11 I/O STDA 25 16 12 I/O STDA 26 17 13 COMP1_INM6 USART2_RTS, TMR2_CH2, PA1 TMR15_CH1N, ADC_IN1, TSC_G1_IO2, COMP1_INP USART4_RX, EVENTOUT USART2_TX, PA2 COMP2_OUT, ADC_IN2, TMR2_CH3, COMP2_INM6, TMR15_CH1, WKUP4 TSC_G1_IO3 USART2_RX,w PA3 TMR2_CH4, ADC_IN3, TMR15_CH2, COMP2_INP TSC_G1_IO4 VSS — — P — 27 18 — VDD — — P — 28 19 — I/O STDA 29 20 14 I/O STDA 30 21 15 I/O STDA 31 22 16 SPI1_NSS, I2S1_WS, PA4 TMR14_CH1, TSC_G2_IO1, USART2_CK SPI1_SCK, I2S1_CK, PA5 CEC, TMR2_CH1_ETR, TSC_G2_IO2 COMP1_INM4, COMP2_INM4, ADC_IN4, DAC_OUT1 COMP1_INM5, COMP2_INM5, ADC_IN5, DAC_OUT2 SPI1_MISO, I2S1_MCK, TMR3_CH1, TMR1_BKIN, PA6 TMR16_CH1, ADC_IN6 COMP1_OUT, TSC_G2_IO3, EVENTOUT, USART3_CTS w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page19 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 ADC_IN7 I/O STDA 32 23 17 ADC_IN14 I/O STDA 33 24 — I/O STDA 34 25 — ADC_IN8 I/O STDA 35 26 18 ADC_IN9 I/O STDA 36 27 19 SPI1_MOSI, I2S1_SD, TMR3_CH2, TMR14_CH1, PA7 TMR1_CH1N, TMR17_CH1, COMP2_OUT, TSC_G2_IO4, EVENTOUT PC4 PC5 EVENTOUT, USART3_TX TSC_G3_IO1, ADC_IN15, USART3_RX WKUP5 TMR3_CH3, TMR1_CH2N, PB0 TSC_G3_IO2, EVENTOUT, USART3_CK TMR3_CH4, USART3_RTS, PB1 TMR14_CH1, TMR1_CH3N, TSC_G3_IO3 PB2 TSC_G3_IO4 — I/O 5T 37 28 20 PE7 TMR1_ETR — I/O 5T 38 — — PE8 TMR1_CH1N — I/O 5T 39 — — PE9 TMR1_CH1 — I/O 5T 40 — — PE10 TMR1_CH2N — I/O 5T 41 — — PE11 TMR1_CH2 — I/O 5T 42 — — — I/O 5T 43 — — — I/O 5T 44 — — — I/O 5T 45 — — SPI1_NSS, PE12 I2S1_WS, TMR1_CH3N SPI1_SCK, PE13 I2S1_CK, TMR1_CH3 SPI1_MISO, PE14 I2S1_MCK, TMR1_CH4 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page20 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5T 46 — — — I/O 5T 47 29 21 — I/O 5T 48 30 22 SPI1_MOSI, PE15 I2S1_SD, TMR1_BKIN SPI2_SCK, I2C2_SCL, PB10 USART3_TX, CEC, TSC_SYNC, TMR2_CH3 USART3_RX, TMR2_CH4, PB11 EVENTOUT, TSC_G6_IO1, I2C2_SDA VSS — — P — 49 31 23 VDD — — P — 50 32 24 — I/O 5T 51 33 25 — I/O 5Tf 52 34 26 — I/O 5Tf 53 35 27 I/O 5T 54 36 28 TMR1_BKIN, TMR15_BKIN, SPI2_NSS, PB12 I2S2_WS, USART3_CK, TSC_G6_IO2, EVENTOUT SPI2_SCK, I2S2_CK, PB13 I2C2_SCL, USART3_CTS, TMR1_CH1N, TSC_G6_IO3 SPI2_MISO, I2S2_MCK, I2C2_SDA, PB14 USART3_RTS, TMR1_CH2N, TMR15_CH1, TSC_G6_IO4 SPI2_MOSI, I2S2_SD, PB15 TMR1_CH3N, TMR15_CH1N, WKUP7, RTC_REFIN TMR15_CH2 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page21 LQFP48/ QFN48 名称 (复位后的功能) 复用功能 附加功能 类型 PD8 USART3_TX — I/O 5T 55 — — PD9 USART3_RX — I/O 5T 56 — — PD10 USART3_CK — I/O 5T 57 — — PD11 USART3_CTS — I/O 5T 58 — — — I/O 5T 59 — — PD12 USART3_RTS, TSC_G8_IO1 结构 LQFP100 LQFP64 PD13 TSC_G8_IO2 — I/O 5T 60 — — PD14 TSC_G8_IO3 — I/O 5T 61 — — — I/O 5T 62 — — PD15 TSC_G8_IO4, CRS_SYNC PC6 TMR3_CH1 — I/O 5T 63 37 — PC7 TMR3_CH2 — I/O 5T 64 38 — PC8 TMR3_CH3 — I/O 5T 65 39 — PC9 TMR3_CH4 — I/O 5T 66 40 — — I/O 5T 67 41 29 — I/O 5T 68 42 30 — I/O 5T 69 43 31 USB_DM I/O 5T 70 44 32 USB_DP I/O 5T 71 45 33 USART1_CK, TMR1_CH1, PA8 EVENTOUT, MCO, CRS_SYNC USART1_TX, PA9 TMR1_CH2, TMR15_BKIN, TSC_G4_IO1 USART1_RX, PA10 TMR1_CH3, TMR17_BKIN, TSC_G4_IO2 CAN_RX, USART1_CTS, PA11 TMR1_CH4, COMP1_OUT, TSC_G4_IO3, EVENTOUT CAN_TX, USART1_RTS, PA12 TMR1_ETR, COMP2_OUT, TSC_G4_IO4, EVENTOUT w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page22 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5T 72 46 34 IR_OUT, PA13 SWDIO, USB_NOE PF6 — — I/O 5T 73 — — VSS — — P — 74 47 35 VDDIO2 — — P — 75 48 36 — I/O 5T 76 49 37 — I/O 5T 77 50 38 — I/O 5T 78 51 — — I/O 5T 79 52 — — I/O 5T 80 53 — — I/O 5T 81 — — — I/O 5T 82 — — — I/O 5T 83 54 — — I/O 5T 84 — — — I/O 5T 85 — — PA14 USART2_TX, SWCLK SPI1_NSS, I2S1_WS, PA15 USART2_RX, USART4_RTS, TMR2_CH1_ETR, EVENTOUT PC10 PC11 PC12 USART3_TX, USART4_TX USART3_RX, USART4_RX USART3_CK, USART4_CK SPI2_NSS,w PD0 I2S2_WS, CAN_RX SPI2_SCK, PD1 I2S2_CK, CAN_TX PD2 USART3_RTS, TMR3_ETR SPI2_MISO, PD3 I2S2_MCK, USART2_CTS SPI2_MOSI, PD4 I2S2_SD, USART2_RTS w PD5 USART2_TX — I/O 5T 86 — — PD6 USART2_RX — I/O 5T 87 — — PD7 USART2_CK — I/O 5T 88 — — .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page23 名称 (复位后的功能) 复用功能 结构 LQFP100 LQFP64 LQFP48/ QFN48 附加功能 类型 — I/O 5T 89 55 39 — I/O 5T 90 56 40 WKUP6 I/O 5T 91 57 41 — I/O 5Tf 92 58 42 — I/O 5Tf 93 59 43 — I B 94 60 44 — I/O 5Tf 95 61 45 — I/O 5Tf 96 62 46 — I/O 5T 97 — — — I/O 5T 98 — — SPI1_SCK, I2S1_CK, PB3 TMR2_CH2, TSC_G5_IO1, EVENTOUT SPI1_MISO, I2S1_MCK, PB4 TMR17_BKIN, TMR3_CH1, TSC_G5_IO2, EVENTOUT SPI1_MOSI, I2S1_SD, PB5 I2C1_SMBA, TMR16_BKIN, TMR3_CH2 I2C1_SCL, PB6 USART1_TX, TMR16_CH1N, TSC_G5_I03 I2C1_SDA, USART1_RX, PB7 USART4_CTS, TMR17_CH1N, TSC_G5_IO4 BOOT0 — I2C1_SCL, CEC, PB8 TMR16_CH1, TSC_SYNC, CAN_RX SPI2_NSS, I2S2_WS, I2C1_SDA, PB9 IR_OUT, TMR17_CH1, EVENTOUT, CAN_TX PE0 PE1 w EVENTOUT, TMR16_CH1 EVENTOUT, TMR17_CH1 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page24 LQFP48/ QFN48 名称 (复位后的功能) 复用功能 附加功能 类型 VSS — — P — 99 63 47 VDD — — P — 100 64 48 结构 LQFP100 LQFP64 注： （1） PC13、PC14 和 PC15 通过电源开关供电。由于开关仅吸收有限的电流(3 毫安)，因此在输出模 式下 GPIO 的 PC13 至 PC15 的使用受到限制： ①w 大负载为 30pF 时，速度不应超过 2MHz； ②w 不用作电流源(例如驱动发光二极管)。 （2） 复位后，这些引脚配置为 SWDIO 和 SWCLK 复用功能，SWDIO 引脚的内部上拉和 SWCLK 引 脚的内部下拉被激活。 （3） w 灰色部分由 VDDIO2 供电 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page25 GPIO 复用功能配置 表格w 5wGPIOA 复用功能配置 名称 AF0 AF1 AF2 AF3 AF4 AF5 AF6 AF7 PA0 — USART2_CTS TMR2_CH1_ETR TSC_G1_IO1 USART4_TX — — COMP1_OUT PA1 EVENTOUT USART2_RTS TMR2_CH2 TSC_G1_IO2 USART4_RX TMR15_CH1N — — PA2 TMR15_CH1 USART2_TX TMR2_CH3 TSC_G1_IO3 — — — COMP2_OUT PA3 TMR15_CH2 USART2_RX TMR2_CH4 TSC_G1_IO4 — — — — PA4 SPI1_NSS,I2S1_WS USART2_CK — TSC_G2_IO1 TMR14_CH1 — — — PA5 SPI1_SCK,I2S1_CK CEC TMR2_CH1_ETR TSC_G2_IO2 — — — — PA6 SPI1_MISO,I2S1_MCK TMR3_CH1 TMR1_BKIN TSC_G2_IO3 USART3_CTS TMR16_CH1 EVENTOUT COMP1_OUT PA7 SPI1_MOSI,I2S1_SD TMR3_CH2 TMR1_CH1N TSC_G2_IO4 TMR14_CH1 TMR17_CH1 EVENTOUT COMP2_OUT PA8 MCO USART1_CK TMR1_CH1 EVENTOUT CRS_SYNC — — — PA9 TMR15_BKIN USART1_TX TMR1_CH2 TSC_G4_IO1 — — — — PA10 TMR17_BKIN USART1_RX TMR1_CH3 TSC_G4_IO2 — — — — PA11 EVENTOUT USART1_CTS TMR1_CH4 TSC_G4_IO3 CAN_RX — — COMP1_OUT PA12 EVENTOUT USART1_RTS TMR1_ETR TSC_G4_IO4 CAN_TX — — COMP2_OUT PA13 SWDIO IR_OUT USB_NOE — — — — — PA14 SWCLK USART2_TX — — — — — — PA15 SPI1_NSS,I2S1_WS USART2_RX TMR2_CH1_ETR EVENTOUT USART4_RTS — — — .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page26 表格w 6wGPIOB 复用功能配置 名称 AF0 AF1 AF2 AF3 AF4 AF5 PB0 EVENTOUT TMR3_CH3 TMR1_CH2N TSC_G3_IO2 USART3_CK — PB1 TMR14_CH1 TMR3_CH4 TMR1_CH3N TSC_G3_IO3 USART3_RTS — PB2 — — — TSC_G3_IO4 — — PB3 SPI1_SCK,I2S1_CK EVENTOUT TMR2_CH2 TSC_G5_IO1 — — PB4 SPI1_MISO,I2S1_MCK TMR3_CH1 EVENTOUT TSC_G5_IO2 — TMR17_BKIN PB5 SPI1_MOSI,I2S1_SD TMR3_CH2 TMR16_BKIN I2C1_SMBA — — PB6 USART1_TX I2C1_SCL TMR16_CH1N TSC_G5_IO3 — — PB7 USART1_RX I2C1_SDA TMR17_CH1N TSC_G5_IO4 USART4_CTS — PB8 CEC I2C1_SCL TMR16_CH1 TSC_SYNC CAN_RX — PB9 IR_OUT I2C1_SDA TMR17_CH1 EVENTOUT CAN_TX SPI2_NSS,I2S2_WS PB10 CEC I2C2_SCL TMR2_CH3 TSC_SYNC USART3_TX SPI2_SCK,I2S2_CK PB11 EVENTOUT I2C2_SDA TMR2_CH4 TSC_G6_IO1 USART3_RX — PB12 SPI2_NSS,I2S2_WS EVENTOUT TMR1_BKIN TSC_G6_IO2 USART3_CK TMR15_BKIN PB13 SPI2_SCK,I2S2_CK — TMR1_CH1N TSC_G6_IO3 USART3_CTS I2C2_SCL PB14 SPI2_MISO,2S2_MCK TMR15_CH1 TMR1_CH2N TSC_G6_IO4 USART3_RTS I2C2_SDA PB15 SPI2_MOSI,I2S2_SD TMR15_CH2 TMR1_CH3N TMR15_CH1N — — .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page27 表格w 7wGPIOC 复用功能配置 表格w 8wGPIOD 复用功能配置 名称 AF0 AF1 名称 AF0 AF1 PC0 EVENTOUT — PD0 CAN_RX SPI2_NSS,I2S2_WS PC1 EVENTOUT — PD1 CAN_TX SPI2_SCK,I2S2_CK PC2 EVENTOUT SPI2_MISO,I2S2_MCK PD2 TMR3_ETR USART3_RTS PC3 EVENTOUT SPI2_MOSI,I2S2_SD PD3 USART2_CTS SPI2_MISO,I2S2_MCK PC4 EVENTOUT USART3_TX PD4 USART2_RTS SPI2_MOSI,I2S2_SD PC5 TSC_G3_IO1 USART3_RX PD5 USART2_TX - PC6 TMR3_CH1 — PD6 USART2_RX - PC7 TMR3_CH2 — PD7 USART2_CK - PC8 TMR3_CH3 — PD8 USART3_TX - PC9 TMR3_CH4 — PD9 USART3_RX - PC10 USART4_TX USART3_TX PD10 USART3_CK - PC11 USART4_RX USART3_RX PD11 USART3_CTS - PC12 USART4_CK USART3_CK PD12 USART3_RTS TSC_G8_IO1 PC13 — — PD13 - TSC_G8_IO2 PC14 — — PD14 - TSC_G8_IO3 PC15 — — PD15 CRS_SYNC TSC_G8_IO4 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page28 表格w 9wGPIOE 复用功能配置 表格w 10wGPIOF 复用功能配置 名称 AF0 AF1 名称 AF PE0 TMR16_CH1 EVENTOUT PF0 CRS_SYNC PE1 TMR17_CH1 EVENTOUT PF1 - PE2 TMR3_ETR TSC_G7_IO1 PF2 EVENTOUT PE3 TMR3_CH1 TSC_G7_IO2 PF3 EVENTOUT PE4 TMR3_CH2 TSC_G7_IO3 PF6 - PE5 TMR3_CH3 TSC_G7_IO4 PF9 TMR15_CH1 PE6 TMR3_CH4 - PF10 TMR15_CH2 PE7 TMR1_ETR - PE8 TMR1_CH1N - PE9 TMR1_CH1 - PE10 TMR1_CH2N - PE11 TMR1_CH2 - PE12 TMR1_CH3N SPI1_NSS,I2S1_WS PE13 TMR1_CH3 SPI1_SCK,I2S1_CK PE14 TMR1_CH4 SPI1_MISO,I2S1_MCK PE15 TMR1_BKIN SPI1_MOSI,I2S1_SD .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page29 功能概述 本章主要介绍 APM32F072x8/xB 系列产品系统架构、中断、片上存储器、时 钟、电源、外设特点，有关 Arm®wCortex®-M0+内核的相关信息，请参考w w w w Arm®wCortex®-M0+技术参考手册，该手册可以在 ARM 公司的网站下载。 系统架构 4.1.1 系统框图 图w 5 系统框图 Cortex-MO+ (Fmax:48MHz) SWD SCB STK 系统总线 NVIC Flash RCC CRC AHB2总线 AHB1总线 Flash 接口 DMA总线 总线矩阵 DMA GPIOs (A-F) SRAM(16KB) TSC AHB1 to APB bridge TMR1/2/3/6/7 /14/15/16/17 RTC WWDT CRS IWDT PMU SPI2/I2S2 DAC CEC APB总线 CAN USART1/2/3/4 I2C1/2 SYSCFG+COMP USB EINT USB/CAN SRAM ADC SPI1/I2S1 DBGMCU .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page30 4.1.2 存储映射 表格w 11wAPM32F072x8/xB 存储映表 区域 起始地址 外设名称 代码 0x0000w0000 代码映射区 代码 0x0002w0000 保留 代码 0x0800w0000 主存储区 代码 0x0802w0000 保留 代码 0x1FFFwC800 BootLoader 代码 0x1FFFwF800 选项字节 代码 0x1FFFwFC00 保留 SRAM 0x2000w0000 SRAM — 0x2000w4000 保留 APB 总线 0x4000w0000 TMR2 APB 总线 0x4000w0400 TMR3 APB 总线 0x4000w0800 保留 APB 总线 0x4000w1000 TMR6 APB 总线 0x4000w1400 TMR7 APB 总线 0x4000w1800 保留 APB 总线 0x4000w2000 TMR14 APB 总线 0x4000w2400 保留 APB 总线 0x4000w2800 RTC APB 总线 0x4000w2C00 WWDT APB 总线 0x4000w3000 IWDT APB 总线 0x4000w3400 保留 APB 总线 0x4000w3800 SPI2/I2S2 APB 总线 0x4000w3C00 保留 APB 总线 0x4000w4400 USART2 APB 总线 0x4000w4800 USART3 APB 总线 0x4000w4C00 USART4 APB 总线 0x4000w5000 保留 APB 总线 0x4000w5400 I2C1 APB 总线 0x4000w5800 I2C2 APB 总线 0x4000w5C00 USB APB 总线 0x4000w6000 USB/CANSRAM APB 总线 0x4000w6400 CAN APB 总线 0x4000w6800 保留 APB 总线 0x4000w6C00 CRS APB 总线 0x4000w7000 PMU APB 总线 0x4000w7400 DAC .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page31 区域 起始地址 外设名称 APB 总线 0x4000w7800 CEC APB 总线 0x4000w7C00 保留 APB 总线 0x4000w8000 保留 APB 总线 0x4001w0000 SYSCFG+COMP APB 总线 0x4001w0400 EINT APB 总线 0x4001w0800 保留 APB 总线 0x4001w2400 ADC APB 总线 0x4001w2800 保留 APB 总线 0x4001w2C00 TMR1 APB 总线 0x4001w3000 SPI1/I2S1 APB 总线 0x4001w3400 保留 APB 总线 0x4001w3800 USART1 APB 总线 0x4001w3C00 保留 APB 总线 0x4001w4000 TMR15 APB 总线 0x4001w4400 TMR16 APB 总线 0x4001w4800 TMR17 APB 总线 0x4001w4C00 保留 APB 总线 0x4001w5800 DBGMCU APB 总线 0x4001w5C00 保留 — 0x4001w8000 保留 AHB1 总线 0x4002w0000 DMA AHB1 总线 0x4002w0400 保留 AHB1 总线 0x4002w1000 RCM AHB1 总线 0x4002w1400 保留 AHB1 总线 0x4002w2000 Flash 接口 AHB1 总线 0x4002w2400 保留 AHB1 总线 0x4002w3000 CRC AHB1 总线 0x4002w3400 保留 AHB1 总线 0x4002w4000 TSC — 0x4002w4400 保留 AHB2 总线 0x4800w0000 GPIOA AHB2 总线 0x4800w0400 GPIOB AHB2 总线 0x4800w0800 GPIOC AHB2 总线 0x4800w0C00 GPIOD AHB2 总线 0x4800w1000 GPIOE AHB2 总线 0x4800w1400 GPIOF — 0x4800w1800 保留 内核 0xE000wE010 STK .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page32 4.1.3 区域 起始地址 外设名称 内核 0xE000wE100 NVIC 内核 0xE000wED00 SCB — 0xE010w0000 保留 启动模式 启动时，用户可设置 Boot 引脚的高低电平、配置 Boot 选项字节选择以下三种启 动模式中的一种：  从主存储器启动  从 BootLoader 启动  从内置 SRAM 启动 若从 BootLoader 启动，用户可使用 USART（PA14/PA15 或 PA9/PA10） 、I2C （PB6/PB7）、USBDFU 接口重新编程用户 Flash。 内核 APM32F072x8/xB 的内核是 Arm®wCortex®-M0+，是最新一代的嵌入式 ARM 内 核，基于该平台开发成本低、功耗低，可提供优良的计算性能和先进的系统中断 响应，兼容所有 ARM 工具和软件。 中断控制器 4.3.1 嵌套向量中断控制器(NVIC) APM32F072x8/xB 产品内置 1 个嵌套向量中断控制器（NVIC） ，NVIC 能够处理 多达 32 个可屏蔽中断通道（不包括 16 个 Cortex®-M0+的中断线）和 4 个优先 级；可直接向内核传递中断向量入口地址，从而达到低延迟的中断响应处理能优 先处理晚到的较高优先级中断。 4.3.2 外部中断/事件控制器(EINT) 外部中断/事件控制器有 32 个边沿检测器，每个检测器包含边沿检测电路、中断/ 事件请求产生电路；每个检测器可配置为上升沿触发、下降沿、双边沿触发，也 能够单独屏蔽；最多 87 个 GPIO 可连接到 16 个外部中断线。 片上存储器 用户可修改的存储器包括主存储器、SRAM、选项字节、BootLoader， BootLoader 出厂时已写入程序，不可修改。 表格w 12 存储器说明 存储器 最大字节 说明 主存储器 128KB 存储用户代码、常量数据 SRAM 16KB — 选项字节 16Bytes 可配置 3 个级别保护部分主存储器或整个主存储器 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page33 BootLoader 12KB — 时钟 APM32F072x8/xB 的时钟树见下图： 图w 6wAPM32F072x8/xB 时钟树 SYNC LXT HIRC_CLK I2C1 USB_SOF HIRC48_CLK HIRC_CLK HIRC 8MHz OSC_OUT OSC_IN HXT OSC 4-32MHz SPI1/I2S1 SPI2/I2S2 HIRC48_CLK HIRC48 RC 48MHz /1,2 …16 AHB/内核/存 储器/DMA/内 核 HIRC_CLK PLL PLL_CLK ×2,×3 …×16 SYS_CLK /1,2… AHB_CLK /512 /8 STK /1,/2, /4,/8, /16 APB_CLK HXT_CLK ×1,×2 HXT_CLK /32 APB外设 TMR1/2/3/ 4/7/13/15 /16/17 SYS_CLK LXT_CLK HIRC_CLK RTC LIRC_CLK USART1 /USART2 LXT HIRC14 RC 14MHz HIRC14_CLK ADC异步信号输入 OSC32_OUT OSC32_IN PLL_CLK LXT OSC 32.768kHz LIRC 40kHz 时钟输出 USB LXT_CLK LXIRC_CLK LXT_CLK LIRC_CLK HIRC_CLK /244 CEC IWDG /1,/2 MCO HIRC48_CLK /1,/2 …/128 PLLCLK SYSCLK HXT HIRC HIRC14 HIRC48 LIRC LXT HIRC_CLK Flash 编程接口 TMR14 4.5.1 时钟源 APM32F072x8/xB 的时钟源按速度分为高速时钟、低速时钟，高速时钟有 HIRC48_CLK、HIRC14_CLK、HIRC_CLK、HXT，低速时钟分有 LXT、LIRC； 按片内/外分为内部时钟、外部时钟，内部时钟有 HIRC48_CLK、 HIRC14_CLK、HIRC_CLK、LIRC，外部时钟有 HXT、LXT，其中 HIRC48_CLK、HIRC14_CLK、HIRC_CLK 在出厂时均会校准。 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page34 系统时钟 4.5.2 APM32F072x8/xB 可选择 HIRC48_CLK、HIRC_CLK、PLL_CLK、HXT_CLK 作为系统时钟；其中 HIRC48_CLK 的时钟源是 HIRC48，HIRC_CLK 的时钟源 是 HIRC；PLL_CLK 的时钟源可选择 HIRC48_CLK、HIRC、HXT 中的一种，配 置 PLL 的倍频系数、分频系数可获得所需系统时钟；HXT_CLK 的时钟源是 HXT。产品复位启动时，默认选择 HIRC_CLK 作为系统时钟，之后用户可自行选 择上述四个时钟源中的一种作为系统时钟。 总线时钟 4.5.3 AHB 的时钟源是 SYC_CLK，APB 的时钟源是 ABH_CLK，配置分频系数可获得 所需的时钟，AHB_CLK、APB_CLK 的最大值是 48MHz。 电源管理 电源方案 4.6.1 表格w 13 电源方案 名称 电压范围 说明 VDD/VDDIO1 2.0~3.6V 通过 VDD 引脚给 I/O（具体 IO 见引脚分布图） 、内部调压器供电。 VDDIO2 1.65-3.6V 通过 VDDIO2 引脚给 I/O（具体 IO 见引脚分布图）供电。 VDDA VDD~3.6V VBAT 1.65-3.6V VDDA 为 ADC、复位模块、RC 振荡器和 PLL 供电，VDDA 电压电平必须始终 大于或等于 VDD 电压电平，并且优先提供。 当 VDD 断电时，可通过 VBAT 引脚给 RTC、外部 32kHz 振荡器、后备寄存 器供电。 注：有关如何连接电源引脚的更多详细信息参见图w 7 电源方案。 4.6.2 调压器 表格w 14 调节器工作模式 名称 说明 主模式（MR） 用于运行模式 低功耗模式（LPR） 用于停机模式 掉电模式 用于待机模式，此时调压器高阻输出，内核电路掉电，调压器功耗为零，寄 存器和 SRAM 的数据会全部丢失。 注：调压器在复位后始终处于工作状态，在关断模式下高阻输出。 4.6.3 电源监控器 产品内部集成了上电复位(POR)和掉电复位(PDR)电路。这两种电路始终处于工 作状态。当掉电复位电路监测到电源电压低于规定的阈值（VPOR/PDR）时，即使 外部复位电路，系统保持复位状态。 该产品内置能够监测 VDD 并将其与 VPVD 阈值比较的可编程电压调节器（PVD） ， 当 VDD 在 VPVD 阈值范围外且中断使能时会产生中断，可通过中断服务程序将 MCU 设置成安全状态。 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page35 低功耗模式 APM32F072x8/xB 支持睡眠、停机、待机三种低功耗模式，这三种模式在功耗、 唤醒时间长短、唤醒方式存在差异，可依据实际应用需求选择低功耗模式。 表格w 15 低功耗模式 模式类型 说明 睡眠模式 CPU 停止工作，所有外设处于工作状态，中断/事件可唤醒 CPU。 在 SRAM 和寄存器数据不丢失的情况下，停机模式可达到最低的功耗； 内部 1.5V 供电模块的时钟都会停止，HXT 晶体谐振器、HIRC、PLL 被禁止，调压 停机模式 器可配置普通模式或低功耗模式； 任何外部中断线可唤醒 MCU，外部中断线包括 16 个外部中断线之一、PVD 输出、 RTC、I2C1、USART1、USART2、模拟比较器、USB、CEC。 该模式功耗最低； 内部调压器被关闭，所有 1.5V 供电模块掉电，HXT 晶体谐振器、HIRC、PLL 时钟 关闭，SRAM 和寄存器的数据消失，RTC 区域、后备寄存器内容仍然保留，待机电 待机模式 路仍工作； NRST 上的外部复位信号、IWDT 复位、WKUP 引脚上的上升边沿或 RTC 的事件 都会唤醒 MCU 退出待机模式。 注：在停机或待机模式下，RTC、IWDT 和对应的时钟仍正常工作。 GPIO GPIO 的工作模式可配置成普通输入、普通输出、复用功能、模拟输入输出，普 通输入可配置成浮空输入、上拉输入、下拉输入，普通输出可配置为推挽输出、 开漏输出，复用功能可用于数字外设，模拟输入输出可用于模拟外设及低功耗模 式；可配置使能与禁止上拉/下拉电阻；可配置 2MHz、10MHz、50MHz 的速 度，速度越大，功耗、噪声也会越大。 通信接口 4.9.1 USART 该芯片内置多达 4 个通用同步/异步收发器，通信速率最高支持 6Mbit/s，所有 USART 可配置波特率、奇偶校验位、停止位、数据位长度，可以使用 DMA 控制 器，支持单线半双工模式。4 个 USART 功能差异如下表： 表格w 16wAPM32F072x8/xBwUSART 功能差异 USART 模式/功能 USART1/2 USART3/4 调制解调器的硬件流控制 √ √ 同步模式 √ √ 智能卡模式 √ — IrDASIR 编码解码器模块 √ — .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page36 USART 模式/功能 USART1/2 USART3/4 LIN 模式 √ — 双时钟域和从停止模式唤醒 √ — 接收器超时中断 √ — MODBUS 通信 √ — 自动波特率检测 √ — 注：√=支持。 4.9.2 I2C 内置 I2C1/2，均可工作于多主模式和从模式，支持 7 位和 10 位寻址模式，支持 标准模式（最高 100kbit/s） 、快速模式（最高 400kbit/s）、超快速模式 （1Mbit/s） ，可使用 DMA 控制器。 此外，I2C1 还为 SMBUS2.0 和 PMBUS1.1 提供硬件支持：ARP 功能、主机通 知协议、硬件 CRC(PEC)生成/验证、超时验证和警报协议管理。 I2C1 与 I2C2 的差异见下表： 表格w 17wAPM32F072x8/xBwI2C1/2 功能差异 I2C 功能 I2C1 I2C2 独立时钟 √ — SM 总线 √ — 从停止唤醒 √ — 注：√=支持 4.9.3 SPI/I2S 内置 2 个 SPI，在主模式、从模式下均支持全双工、半双工通信，可使用 DMA 控制器，可配置每帧 4~16 位，通信速率最高 18Mbit/s。 内置 2 个 I2S（分别与 SPI1、SPI2 复用） ，支持主模式、从模式半双工通信，支 持同步传输，可配置 16 位或 32 位分辨率的 16 位、24 位、32 位数据传输，音 频采样率可配置的范围是 8kHz~192kHz。 4.9.4 HDMI-CEC 内置 1 个 HDMI-CEC，硬件支持消费类电子控制协议，有两个时钟源，分别是 HIRC/255、LXT，选择 LXT 作为时钟源时，支持 HDMI_CEC 唤醒处于 stop 低 功耗模式的 MCU。 4.9.5 CAN 内置 1 个 CAN，符合 CAN2.0A 和 CAN2.0B（active）规范，支持时间出发通信 功能，最高比特率支持 1Mbit/s，发送、接收帧格式支持 11 位标识符的标准帧 格、29 位标识符的扩展帧，分配用于发送、接收数据的 256Bytes 专用 SRAM。 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page37 4.9.6 USB 内置 1 个 USB，符合全速 USB 设备 2.0 标准（12Mbit/s），支持电池充电规格 1.2 版本，内置 USB_PHY，可配置 USB_DP 上拉，免去外接上拉电阻；分配 1024Bytes 的专用 SRAM 数据缓存区（其中最后 256Bytes 和 CAN 共用） ，可选 择 HIRC48_CLK、PLL_CLK 作为时钟源产生 48MHz 时钟。 模拟外设 4.10.1 ADC 内置 2 个 12 位 ADC，最多 16 个外部通道，3 个内部通道，内部通道分别测量温 度传感器电压、参考电压、VBAT 电压；可配置分辨率，可编程采样时间，支持自 校准；启动方式支持软件触发、硬件触发；转换方式支持单次转换、连续转换、 间断转换，转换通道选择支持单通道转换、选定某一序列通道扫描转换；支持模 拟看门狗，支持 DMA。 4.10.2 温度传感器 内置 1 个温度传感器（TSensor） ，内部连接 ADC_IN16 通道，传感器产生的电 压随着温度线性变化，可通过 ADC 获取转换的电压值换算成温度。 在出厂时对温度传感器进行校准以获得准确的数值，校准数值存在存储器的某一 区域，该区域只读，见下表；未校准的的温度传感器仅用于检测温度的变化。 表格w 18 温度传感器校准值 校准值名称 TSensor_CAL1 描述 TSensorwADC 在 25℃(±5℃)， VDDA=3.3V(±10mV)下采集的原始数据 存储地址 0x1FFFwF7B8w-w0x1FFFwF7B9 4.10.3 内部参考电压(VREFINT)校准 内置参考电压 VREFINT，内部连接 ADC_IN17 通道，可通过 ADC 获取该 VREFINT；VREFINT 为 ADC、比较器提供稳定的(带隙)电压输出；在出厂时校准并将 校准数值存在存储器的只读区域，以提高参考电压的精确度。 表格w 19 内部参考电压校准值 校准值名称 VREFINT_CAL 描述 在 25℃(±5℃)温度， VDDA=3.3V(±10mV)下采集的原始数据 存储地址 0x1FFFwF7BAw-w0x1FFFwF7BB 4.10.4 VBAT 监控器 内置 VBAT 监控器，内部连接到 2 分压桥，VBAT/2 连接到 ADC_IN18 通道，可通 过 ADC 获取 VBAT/2。 4.10.5 DAC 内置 2 个 12 位 DAC，每个 DAC 对应一个输出通道，可配置为 8 位、12 位模 式，支持 DMA 功能，波形产生支持噪声波、三角波，转换方式支持单独或同时 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page38 转换，触发方式支持外部信号触发、内部定时器更新触发。 4.10.6 比较器 内置 2 个快速轨到轨比较器，内/外部参考电压、迟滞、速率、支持可编程，输出 极性支持可配置，参考电压可选择外部 I/O、DAC 输出引脚、内部参考电压 （VREFINT） 、内部参考电压的 1/4 或 1/2 或 3/4，可产生中断，支持通过外部中断 唤醒进入 sleep、stop 模式的 MCU。 4.10.7 触摸传感控制器 内置触摸传感控制器，能检测电容的变化，可应用于触摸按键，手指在触摸按键 时，会引入电容，引起电容变化，从而判断是否存在触目按键；触摸传感兼容滑 条、触摸键、线性、旋转。 最多 32 个 GPIO 支持电容传感器功能，分为 8 组，实际应用中每个采样电容占 用一个 GPIO 口，因此最多支持 24 路电容传感器通道。具体引脚分布见下表。 表格w 20 可应用于触摸传感器的引脚分布 组编号 电容传感器信号名称 引脚名称 G1 TSC_G1_IO1 PA0 G1 TSC_G1_IO2 PA1 G1 TSC_G1_IO3 PA2 G1 TSC_G1_IO4 PA3 — G2 TSC_G2_IO1 PA4 G2 TSC_G2_IO2 PA5 G2 TSC_G2_IO3 PA6 G2 TSC_G2_IO4 PA7 — G3 TSC_G3_IO1 PC5 G3 TSC_G3_IO2 PB0 G3 TSC_G3_IO3 PB1 G3 TSC_G3_IO4 PB2 — G4 TSC_G4_IO1 PA9 G4 TSC_G4_IO2 PA10 G4 TSC_G4_IO3 PA11 G4 TSC_G4_IO4 PA12 — G5 TSC_G5_IO1 PB3 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page39 组编号 电容传感器信号名称 引脚名称 G5 TSC_G5_IO2 PB4 G5 TSC_G4_IO3 PB6 G5 TSC_G4_IO4 PB7 — G6 TSC_G6_IO1 PB11 G6 TSC_G6_IO2 PB12 G6 TSC_G6_IO3 PB13 G6 TSC_G6_IO4 PB14 — G7 TSC_G7_IO1 PE2 G7 TSC_G7_IO2 PE3 G7 TSC_G7_IO3 PE4 G7 TSC_G7_IO4 PE5 — G8 TSC_G8_IO1 PD12 G8 TSC_G8_IO2 PD13 G8 TSC_G8_IO3 PD14 G8 TSC_G8_IO4 PD15 表格w 21 实际应用中各个型号支持的触摸传感器通道数 每组电容传感器通道数 组编号 APM32F072Vx APM32F072Rx APM32F072Cx G1 3 3 3 G2 3 3 3 G3 3 3 2 G4 3 3 3 G5 3 3 3 G6 3 3 3 G7 3 0 0 G8 3 0 0 电容传感器通道总数 24 18 17 定时器 内置 1 个 16 位高级定时器 TMR1、1 个 32 位通用定时器 TMR2、5 个 16 位通用 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page40 定时器 TMR3/14/15/16/17、2 个基本定时器 TMR6/7、1 个独立看门狗定时器、 1 个窗口看门狗定时器、1 个系统滴答定时器。 看门狗定时器可用来检测程序是否正常运行。 系统滴答定时器是内核的外设，具有自动重加载功能，当计数器为 0 时能产生一 个可屏蔽系统中断，可用于实时操作系统、普通的延时。 其特性对比如下： 表格w 22 高级定时器 项目 描述 名称 TMR1 共 9 根引脚： 1 路外部触发信号输入引脚， 1 路刹车输入信号引脚， 引脚特性 3 对互补通道引脚， 1 路通道（非互补通道）引脚 计数器分辨率 16 位 DMA 功能 支持 死区插入的互补 PWM 输出功能 支持 表格w 23 通用定时器 项目 名称 描述 TMR2 TMR3 TMR14 TMR16 TMR17 共 4 根引脚： 共 5 根引脚： 1 路外部触发信号输入 引脚特性 TMR15 1 路通道引脚 引脚， 4 路通道（非互补通道） 1 路刹车输入信号引 共 3 根引脚： 脚， 1 路刹车输入信号 1 对互补通道引脚， 引脚， 1 路通道（非互补通道） 1 对互补通道引脚 引脚 引脚 计数器分辨率 32 位 16 位 16 位 16 位 16 位 DMA 功能 支持 支持 不支持 支持 支持 不支持 不支持 不支持 死区插入的互 补 PWM 输出 支持 功能 表格w 24 基本定时器 项目 描述 名称 TMR6/7 引脚特性 无引脚 计数器分辨率 16 位 DMA 功能 支持 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page41 项目 描述 死区插入的互补 PWM 输出功能 不支持 表格w 25 独立看门狗和窗口看门狗定时器 名称 独立看门狗 （IWDT） 窗口看门狗 （WWDT） 计数器分辨率 计数器类型 12 位 向下 7位 向下 预分频系数 时钟源 产生信号 LIRC 复位信号 APB1 分频 复位信号或中断信 后的时钟 号 1~256 之间 的任意整数 - 表格w 26 系统滴答定时器 定时器类型 描述 引脚特性 无引脚 计数器分辨率 24 位 时钟源 HCLK 或 HCLK/8 DMA 功能 不支持 死区插入的互补 PWM 输出功能 不支持 实时时钟（RTC） 内置 1 个 RTC，引脚有 LXT 信号输入引脚（OS32_IN、OS32_OUT） 、3 个 TAMP 输入信号检测引脚（RTC_TAMP1/2/3）、1 个参考时钟输入信号 （RTC_REFIN） 、1 个输出时间戳事件输出引脚（RTC_TS） ，1 个信号输出引脚 RTC_OUT（可配置成校准信号输出或者闹钟信号输出） 。 时钟源可选择外部 32.768kHz 的外部晶振、谐振器或振荡器、LIRC、HXT/32。 具有日历功能，可显示亚秒、秒、分钟、小时（12 或 24 小时格式）、星期、日 期、月、年。支持闹钟功能，可输出闹钟信号给外部期间使用，可自身从低功耗 模式唤醒。能接收信号从低功耗模式唤醒。在准确性方面，支持夏令时间补偿、 月份天使补偿、闰年天数补偿，在精确性方面，可用 RTC 的数字校准功能修复 晶振引起的误差，可以用更精确的第二源时钟(50 或 60Hz)来提高日历的精度。 CRC 计算单元 内置 1 个 CRC（循环冗余校验）计算单元，可产生 CRC 码，可操作 8 位、16 位、32 位数据。 DMA 内置 1 个 DMA，支持 7 路 DMA 通道，每个通道支持多个 DMA 请求，但同一时 刻只允许 1 个 DMA 请求进入 DMA 通道，支持 DMA 请求的外设有：ADC、 SPI1/2、USART1/2/3/4、I2C1/2、TMR1、TMR2、TMR3、TMR6、TMR7、 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page42 TMR15、TMR16、TMR17。可配置 4 级 DMA 通道优先级，支持“存储器→存 储器、存储器→外设、外设→存储器”数据传输（存储器包括 Flash、SRAM） ， .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page43 电气特性 电气特性测试条件 所有电压参数(特殊说明外)都以 VSS 为参照。 5.1.1 最大值和最小值 除非特别说明，所有产品是在 TA=25℃下在生产线上进行测试的。其最大和最小 值可支持所定最恶劣的环境温度、供电电压和时钟频率。 在每个表格下方的注解中说明是通过综合评估、设计仿真或工艺特性得到的数 据，没有在生产线上进行测试；在综合评估的基础上，通过样本测试后，取其平 均值再加减三倍的标准差(平均±3∑)得到最大和最小数值。 5.1.2 典型值 除非特别说明，典型数据是基于 TA=25℃、VDD=VDDIO2=VDDA=3.3V 测量，这些数 据仅用于设计指导。 5.1.3 典型曲线 除非特别说明，典型曲线不会在生产线上进行测试，仅用于设计指导。 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page44 5.1.4 电源方案 图w 7 电源方案 MCU VBAT VBAT 电源开关 LSE、RTC、 备份寄存器 VSS VDD 3×VDD VDDIO1 输入施密特 触发器、 输出缓冲器 100nF 100nF 100nF 4.7μF 内核、 Flash、 SRAM、 调压器 I/O逻辑、 VDDIO2 100nF 数字外设 VDDIO2 4.7μF 输入施密特 触发器、 输出缓冲器 RC振荡器、 模拟外设 VDDA VSSA VDDA 100nF 5.1.5 4.7μF VREF+ ADC、DAC VREF- 负载电容 图w 8 测量引脚参数时的负载条件 MCU引脚 c=50p .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page45 图w 9 引脚输入电压测量方案 MCU引脚 VIN 图w 10 功耗测量方案 电源 MCU IDD A 3×VDD VDDIO2 VSS IDDA A 电源 VDDA VSSA IDD_VBAT A VBAT .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page46 通用工作条件下的测试 表格w 27 通用工作条件 符号 参数 条件 最小值 最大值 单位 fHCLK 内部 AHB 时钟频率 - - 48 fPCLK 内部 APB 时钟频率 - - 48 VDD 标准工作电压 - 2 3.6 V VDDIO2 IO 电源电压 1.65 3.6 V VDD 3.6 MHz 只有 VDD 存在，才 能供电 模拟工作电压 （都未使用 ADC、DAC 时） VDDA 模拟工作电压 VDDA 不得小于 VDD 2.4 3.6 - 1.65 3.6 STD 和 RST I/O -0.3 VDDIOX+0.3 STDA I/O -0.3 VDDA+0.3 5T 和 5Tf I/O -0.3 5.5 Boot0 0 5.5 （使用 ADC、DAC 时） 备份区域工作电压 VBAT V I/O 输入电压 VIN V V 绝对最大额定值 器件上的载荷如果超过绝对最大额定值，可能会导致器件永久性的损坏。这里只 是给出能承受的最大载荷，不保证在此条件下器件的功能运行正常。 最大温度特性 5.3.1 表格w 28 温度特性 符号 描述 数值 单位 TSTG 储存温度范围 –65~+150 ℃ TJ 最大结温度 150 ℃ 5.3.2 最大额定电压特性 所有的电源(VDD,VDDA)和地(VSS,VSSA)引脚必须始终连接到外部限定范围内的供电 电源上。 表格w 29 最大额定电压特性 符号 描述 最小值 最大值 VDD-VSS 外部主供电电压(VDD) -0.3 4.0 VDDA-VSSA 外部模拟电源电压（VDDA） -0.3 4.0 VDDIO2-VSS 外部 I/O 电源电压 -0.3 4.0 单位 V .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page47 符号 描述 最小值 最大值 单位 VBAT-VSS 外部备份电源电压 -0.3 4.0 VDD-VDDA VDD>VDDA 允许的电压差 - 0.4 5T 和 5Tf 引脚上的输入电压 VSS-0.3 VDDIOX+4.0 STDA 引脚上的输入电压 VSS-0.3 4.0 Boot0 0 VDD+4.0 任何其他引脚上的输入电压 VSS-0.3 4.0 |ΔVDDx| 不同供电引脚之间的电压差 - 50 |VSSx-VSS| 不同接地引脚之间的电压差 - 50 VIN mV ESD 特性 5.3.3 表格w 30wESD 特性 符号 参数 条件 最大值 VESD(HBM) 静电放电电压(人体模型) TA=+25℃ 2000 VESD(CDM) 静电放电电压(充电设备模型) TA=+25℃ 500 单位 V 注：由第三方测试机构测试，不在生产中测试。 静态栓锁 5.3.4 表格w 31 静态栓锁 符号 参数 条件 类型 LU 静态栓锁类 TA=+25℃/105℃ II 类 A 注：由第三方测试机构测试，不在生产中测试。 片上存储器 5.4.1 Flash 特性 表格w 32wFlash 特性 符号 参数 条件 最小值 典型值 最大值 单位 - 36 - μs - 3 - ms - 6.4 - ms TA=tprog 16 位编程时间 40~105℃， VDD=2.0~3.6V TA=- tERASE 页(2KB)擦除时间 40~105℃， VDD=2.0~3.6V TA=25℃， tME 整片擦除时间 Vprog 编程电压 TA=-40~105℃ 2 - 3.6 V NRW 擦写周期 TA=25℃ - 10K - cycles VDD=3.3V .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page48 注：由综合评估得出，不在生产中测试。 时钟系统 5.5.1 外部时钟源特性 晶体谐振器产生的高速外部时钟 有关晶体谐振器的详细参数(频率、封装、精度等)，请咨询相应的生产厂商。 表格w 33wHXT4~32MHz 振荡器特性 符号 参数 条件 最小值 典型值 最大值 单位 fOSC_IN 振荡器频率 - 4 8 32 MHz RF 反馈电阻 - - 200 - kΩ IDD HXT 电流消耗 - 0.5 - mA tSU(HXT) 启动时间 - 2 - ms VDD=3.3V, CL=10pF@8MHz VDD 是稳定的 注：由综合评估得出，不在生产中测试。 晶体谐振器产生的低速外部时钟 有关晶体谐振器的详细参数(频率、封装、精度等)，请咨询相应的生产厂商。 表格w 34wLXT 振荡器特性(fLXT=32.768KHz) 符号 参数 条件 最小值 典型值 最大值 单位 IDD LXT 电流消耗 高驱动能力 - - 1.6 μA tSU(LXT)(1) 启动时间 VDDIOx 稳定 - 2 - s 注：由综合评估得出，不在生产中测试。 （1） tSU(LXT)是启动时间，是从软件使能 LXT 开始测量，直至得到稳定的 32.768KHz 振荡这段时间；这 个数值是使用一个标准的晶体谐振器测量得到的，它可能因晶体制造商的不同而不同。 5.5.2 内部时钟源特性 高速内部（HIRC）RC 振荡器 表格w 35wHIRC 振荡器特性 符号 参数 条件 最小值 典型值 最大值 单位 fHIRC 频率 - - 8 - MHz -1 - 1 % -2.8 - 3.8 % 1 - 2 μs - 80 100 μA VDD=3.3V， ACCHIRC HIRC 振荡器的精度 工厂 TA=-25℃(1) 校准 VDD=2-3.6V， TA=-40~105℃ tSU(HIRC) HIRC 振荡器启动时间 IDDA(HIRC) HIRC 振荡器功耗 VDD=3.3V TA=-40~105℃ - 注：除了（1）在生产中校准外，其它数据由综合评估得出，不在生产中测试。 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page49 表格w 36wHIRC14 振荡器特性 符号 参数 条件 最小值 典型值 最大值 单位 fHIRC14 频率 - - 14 - MHz -1 - 1 % -4.2 - 5.1 % 1 - 2 μs - 100 150 μA VDD=3.3V， ACCHIRC14 HIRC14 振荡器的精度 工厂 TA=-25℃(1) 校准 VDD=2-3.6V， TA=-40~105℃ HIRC14 振荡器启动时 VDD=3.3V 间 TA=-40~105℃ HIRC14 振荡器功耗 - tSU(HIRC14) IDDA(HIRC14) 注：除了（1）在生产中校准外，其它数据由综合评估得出，不在生产中测试。 表格w 37wHIRC48 振荡器特性 符号 参数 条件 最小值 典型值 最大值 单位 fHIRC48 频率 - - 48 - MHz -1 - 1 % -4.9 - 4.7 % - - 6 μs - 312 350 μA VDD=3.3V， ACCHIRC48 HIRC48 振荡器的精度 工厂 TA=-25℃(1) 校准 VDD=2-3.6V， TA=-40~105℃ HIRC48 振荡器启动时 VDD=3.3V， 间 TA=-40~105℃ HIRC48 振荡器功耗 - tSU(HIRC48) IDDA(HIRC48) 注：除了（1）在生产中校准外，其它数据由综合评估得出，不在生产中测试。 低速内部（LIRC）RC 振荡器 表格w 38wLIRC 振荡器特性 符号 参数 最小值 典型值 最大值 单位 fLIRC 频率（VDD=2-3.6V，TA=-40~105℃） 30 40 50 KHz - - 85 μs - 0.75 1.2 μA LIRC 振荡器启动时间 tSU(LIRC) IDD(LIRC) （VDD=3.3V，TA=-40~105℃） LIRC 振荡器功耗 注：由综合评估得出，不在生产中测试。 5.5.3 PLL 特性 表格w 39wPLL 特性 数值 符号 fPLL_IN 参数 单位 最小值 典型值 最大值 PLL 输入时钟 1 8.0 24 MHz PLL 输入时钟占空比 40 - 60 % .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page50 数值 符号 参数 单位 PLL 倍频输出时钟 fPLL_OUT (VDD=3.3V，TA=-40~105℃） PLL 锁相时间 tLOCK 最小值 典型值 最大值 16 - 48 MHz - - 200 μs 注：由综合评估得出，不在生产中测试。 电源管理 内嵌复位和电源控制模块特性测试 5.6.1 表格w 40 内嵌复位和电源控制模块特性 符号 参数 VPOR/PDR(1) 上电/掉电复位阈值 条件 最小值 典型值 最大值 单位 下降沿 1.87 1.90 1.94 V 上升沿 1.91 1.94 1.97 V VPDRhyst PDR 迟滞 - - 40 - mV TRSTTEMPO 复位持续时间 - 0.80 1.14 1.89 ms 注：由综合评估得出，不在生产中测试。 （1）PDR 检测器监控 VDD 和 VDDA(如果在选项字节中保持启用)，POR 检测器仅监控 VDD。 表格w 41 可编程电压检测器特性 符号 VPVD 参数 条件 最小值 典型值 最大值 单位 PLS[2:0]=000 (上升沿) 2.16 2.20 2.24 V PLS[2:0]=000 (下降沿) 2.06 2.10 2.14 V PLS[2:0]=001 (上升沿) 2.25 2.30 2.36 V PLS[2:0]=001 (下降沿) 2.14 2.20 2.25 V PLS[2:0]=010 (上升沿) 2.37 2.40 2.44 V PLS[2:0]=010 (下降沿) 2.26 2.30 2.33 V 可编程的电压检 PLS[2:0]=011 (上升沿) 2.46 2.50 2.54 V 测器的电平选择 PLS[2:0]=011 (下降沿) 2.36 2.40 2.43 V PLS[2:0]=100 (上升沿) 2.57 2.60 2.62 V PLS[2:0]=100 (下降沿) 2.46 2.50 2.51 V PLS[2:0]=101 (上升沿) 2.61 2.70 2.79 V PLS[2:0]=101 (下降沿) 2.52 2.60 2.68 V PLS[2:0]=110 (上升沿) 2.74 2.80 2.87 V PLS[2:0]=110 (下降沿) 2.62 2.70 2.76 V PLS[2:0]=111 (上升沿) 2.81 2.90 2.99 V .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page51 符号 VPVDhyst 参数 条件 最小值 典型值 最大值 单位 PLS[2:0]=111 (下降沿) 2.71 2.80 2.89 V - - 100 - mV PVD 迟滞 注：由综合评估得出，不在生产中测试。 功耗 5.7.1 功耗测试环境 （1） 执行 Coremark，编译环境为 KeilV5 以及编译最高优化等级为 L3 条件下测 试。 （2） 所有的 I/O 引脚配配置成模拟输入，都连接到一个静态电平上 VDD 或 VSS(无负 载)。 （3） 除非特别说明，所有的外设都关闭。 （4） Flash 等待周期的设置和 fHCLK 的关系： 0~24MHz：0 个等待周期， 24~48MHz：1 个等待周期。 （5） 指令预取功能使能（提示：这位的设置必须在时钟设置和总线分频之前进 行）。 （6） 当外设开启时：fPCLK=fHCLK。 5.7.2 运行模式 表格w 42 程序在 Flash 执行，运行模式功耗 参数 典型值(1) 最大值(1) TA=25℃，VDD=3.3V TA=105℃，VDD=3.6V IDDA(μA) IDD(mA） IDDA(μA) IDD(mA) 48MHz 102.28 12.17 118.82 14.11 32MHz 71.61 8.32 86.71 8.98 24MHz 58.13 6.59 73.20 7.29 8MHz 3.48 2.42 13.04 3.00 1MHz 3.46 0.60 12.77 0.82 48MHz 102.27 7.46 118.94 7.91 32MHz 71.58 5.10 86.79 5.80 24MHz 58.20 4.20 73.02 4.63 8MHz 3.48 1.65 12.92 2.10 1MHz 3.47 0.51 12.79 0.68 HIRC48，使能所有外设 48MHz 311.25 12.49 329.35 13.28 HIRC48，关闭所有外设 48MHz 311.28 7.39 329.52 7.88 HIRC(2)，使能所有外设 48MHz 162.85 12.17 187.51 14.01 条件 HXTwbypass(2)，使能所有外设 运行模式 功耗 HXTwbypass(2)，关闭所有外设 fHCLK .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page52 HIRC(2)，关闭所有外设 32MHz 132.34 8.25 154.99 8.83 24MHz 118.92 6.45 141.01 7.14 8MHz 64.57 2.39 79.45 2.81 48MHz 162.84 7.41 187.46 7.85 32MHz 132.32 5.12 154.69 5.86 24MHz 118.97 4.16 141.07 4.90 8MHz 64.57 1.61 79.42 1.92 注： （1）由综合评估得出，不在生产中测试。 （2） 外部时钟为 8MHz，当 fHCLK>8MHz 时，开启 PLL；否则关闭 PLL。 表格w 43 程序在 SRAM 中执行，运行模式功耗 参数 典型值(1) 最大值(1) TA=25℃，VDD=3.3V TA=105℃，VDD=3.6V IDDA(μA) IDD(mA） IDDA(μA) IDD(mA) 48MHz 102.37 9.89 119.11 13.45 32MHz 71.67 6.77 86.72 7.19 24MHz 58.01 5.19 72.69 5.50 8MHz 3.48 1.99 12.96 2.28 1MHz 3.46 0.55 12.79 0.74 48MHz 102.34 5.16 119.22 5.48 32MHz 71.63 3.61 86.76 3.91 24MHz 58.00 2.81 72.74 3.11 8MHz 3.47 1.19 12.76 1.37 1MHz 3.46 0.45 12.82 0.64 HIRC48，使能所有外设 48MHz 311.26 10.16 329.53 10.77 HIRC48，关闭所有外设 48MHz 311.29 5.13 329.60 5.53 48MHz 162.85 9.91 187.39 13.37 32MHz 132.34 6.77 154.96 7.20 24MHz 118.84 5.20 140.84 5.48 8MHz 64.57 2.01 79.41 2.23 48MHz 162.83 5.12 187.35 5.49 32MHz 132.34 3.58 154.77 3.87 24MHz 118.82 2.79 140.67 3.08 8MHz 64.57 1.19 79.41 1.38 条件 HXTwbypass(2)，使能所有外设 HXTwbypass(2)，关闭所有外设 运行模式 功耗 HIRC(2)，使能所有外设 HIRC(2)，关闭所有外设 fHCLK 注： （1）由综合评估得出，不在生产中测试。 （2）外部时钟为 8MHz，当 fHCLK>8MHz 时，开启 PLL；否则关闭 PLL。 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page53 表格w 44 程序在 SRAM 或 Flash 中执行，睡眠模式下功耗 参数 典型值(1) 最大值(1) TA=25℃，VDD=3.3V TA=105℃，VDD=3.6V IDDA(μA) IDD(mA） IDDA(μA) IDD(mA) 48MHz 102.36 6.91 119.16 7.14 32MHz 71.66 4.67 86.79 4.83 24MHz 58.04 3.54 72.81 3.71 8MHz 3.47 1.21 12.91 1.31 1MHz 3.47 0.17 12.84 0.26 48MHz 102.33 1.49 119.11 1.62 32MHz 71.64 1.03 86.66 1.15 24MHz 58.02 0.81 72.65 0.93 8MHz 3.46 0.29 12.81 0.39 1MHz 3.46 0.05 12.82 0.16 HIRC48，使能所有外设 48MHz 311.28 7.08 329.43 7.58 HIRC48，关闭所有外设 48MHz 311.34 1.42 329.48 1.58 48MHz 162.83 6.93 187.55 7.09 32MHz 132.34 4.68 154.85 4.81 24MHz 118.84 3.55 140.72 3.67 8MHz 64.56 1.24 79.47 1.34 48MHz 162.81 1.46 187.36 1.57 32MHz 132.32 1.01 154.69 1.12 24MHz 118.81 0.78 140.64 0.88 8MHz 64.56 0.28 79.39 0.38 条件 HXTwbypass(2)，使能所有外设 HXTwbypass(2)，关闭所有外设 睡眠模式 功耗 HIRC(2)，使能所有外设 HIRC(2)，关闭所有外设 fHCLK 注： （1）由综合评估得出，不在生产中测试。 （2）外部时钟为 8MHz，当 fHCLK>8MHz 时，开启 PLL；否则关闭 PLL。 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page54 表格w 45 停机、待机模式功耗 典型值(1)，(TA=25℃) 参数 条件 调压器处于运行模式，所有振荡 器处于关闭状态 停机模式 功耗 VDDA monitoringON 调压器处于低功耗模式，所有振 荡器处于关闭状态 VDD=2.0V VDD=3.3V 最大值(1)，(VDD=3.6V) VDD=3.6V TA=85℃ TA=105℃ IDDA IDD IDDA IDD IDDA IDD IDDA IDD IDDA IDD 2.51 20.58 3.70 22.29 4.17 22.98 10.3 62.81 12.09 109.05 2.50 6.57 3.70 8.25 4.16 8.93 10.2 44.14 12.06 88.89 待机模式 LIRC 和 IWDG 处于开启状态 2.66 1.86 3.95 3.81 4.42 4.54 10.1 17.81 12.63 30.32 功耗 LIRC 和 IWDG 处于关闭状态 2.36 1.60 3.45 3.40 3.86 4.09 9.5 17.33 12.09 29.79 调压器处于运行模式，所有振荡 器处于关闭状态 停机模式 功耗 VDDA monitoringOFF 调压器处于低功耗模式，所有振 荡器处于关闭状态 单位 μA 1.49 20.55 2.22 22.31 2.56 23.00 8.9 61.25 10.89 109.89 1.49 6.55 2.21 8.26 2.55 8.93 8.8 42.96 10.79 89.21 待机模式 LIRC 和 IWDG 处于开启状态 1.64 1.85 2.46 3.81 2.82 4.54 8.4 17.77 10.99 30.21 功耗 LIRC 和 IWDG 处于关闭状态 1.34 1.60 1.97 3.40 2.25 4.10 7.8 17.31 10.39 29.75 注： （1）由综合评估得出，不在生产中测试。 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page55 表格w 46wVBAT 功耗 典型值(1)，TA=25℃ 符号 最大值(1)，VBAT=3.6V 条件 单位 VBAT=1.65V VBAT=1.8V VBAT=2.4V VBAT=3.3V TA=25℃ TA=65℃ TA=85℃ TA=105℃ 0.75 0.80 1.11 1.86 3.35 6.07 9.00 12.18 LXT、 RTC 处于开启状态， LXT 振荡器驱动能力配置 IDD_VBAT LXTDRV[1:0]=00 μA LXT、 RTC 处于开启状态， LXT 振荡器驱动能力配置 1.12 1.21 1.61 2.39 4.03 6.72 9.60 12.87 LXTDRV[1:0]=11 注： （1）由综合评估得出，不在生产中测试。 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page56 5.7.3 外设功耗 采用 HXTwBypassw1Mw 作为时钟源，fPCLK=fHCLK=1M。 外设功耗＝使能该外设时钟的电流w －w 禁止该外设的时钟的电流。 表格w 47w 外设功耗 参数 外设 典型值(1) TA=25℃，VDD=3.3V BusMatrix 3.47 CRC 0.86 DMA 4.74 FLASH 8.94 GPIOA 4.39 GPIOB 4.58 GPIOC 1.05 GPIOD 1.05 GPIOE 1.08 GPIOF 0.75 SRAM 0.47 TSC 2.11 ALL_AHB 28.95 APB_Bridge 1.34 ADC 2.66 CAN 5.75 CEC 0.83 CRS 0.66 DAC 2.30 DEBUG 0.30 I2C1 1.99 I2C2 2.22 PMU 0.68 SPI1 4.27 SPI2 4.14 SYSCFG 0.93 TMR1 7.07 TMR2 7.19 μA 外设功耗 w 单位 .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page57 参数 外设 典型值(1) TA=25℃，VDD=3.3V TMR3 5.47 TMR6 1.34 TMR7 1.36 TMR14 2.65 TMR15 4.28 TMR16 3.26 TMR17 3.43 USART1 9.41 USART2 9.05 USART3 2.77 USART4 2.82 USB 48.58 WWDG 0.82 ALL_APB 127.91 单位 低功耗模式唤醒时间 低功耗唤醒时间的测量是从唤醒事件开始至用户程序读取第一条指令的时间，其 中 VDD=VDDA。 表格w 48 低功耗唤醒时间 典型值(1)，(TA=25℃) 符号 参数 条件 2V tWUSLEEP 从睡眠模式唤醒 tWUSTOP 从停机模式唤醒 tWUSTDBY 从待机模式唤醒 - 3.3V 最大值(1) 单位 3.6V 4SYSCLK cycles - 调压器处于运行模式 3.12 2.72 2.65 3.30 调压器处于低功耗模式 5.63 4.00 3.82 6.15 - 80.83 38.17 34.74 120.54 μs 注： （1）由综合评估得出，不在生产中测试。 w .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page58 I/O 端口特性 表格w 49 直流特性(TA=-40℃-105℃,VDD=2~3.6V) 符号 参数 最小值 典型值 最大值 STD 和 STDAwI/O - - 0.3VDDIOx+0.07 5T 和 5TfwI/O - - 0.475VDDIOxw-0.2 除 Boot0 外的所有 I/O 引脚 - - 0.3VDDIOx STD 和 STDAwI/O 0.445VDDIOxw+0.398 - - 5T 和 5TfwI/O 0.5VDDIOxw+0.2 - - 除 Boot0 外的所有 I/O 引脚 0.7VDDIOx - - 施密特触 STD 和 STDAwI/O - 200 - 发器迟滞 5T 和 5TfwI/O - 100 - - - +0.1 - - 1 - - 10 VIN=VSS 25 40 55 kΩ VIN=VDDIOx 25 40 55 kΩ 输入低电 VIL 平电压 输入高电 VIH 平电压 Vhys 单 位 条件 V V mV 数字模式下 STD、5T 和 5TfwI/OTTa， 输入漏电 Ilkg 流 VSS≤VIN≤VDDIOx 数字模式下 STDA， VDDIOx≤VIN≤VDDA 5T 和 5TfwI/O VDDIOx≤VIN≤5V RPU RPD 弱上拉等 效电阻 弱下拉等 效电阻 μA 表格w 50 交流特性(TA=25℃) SPEED[1:0] 10(2MHz) 01(10MHz) 11(50MHz) 符号 参数 fmax(IO)out 最大频率 tf(IO)out 输出高至低电平的下降时间 tr(IO)out 输出低至高电平的上升时间 fmax(IO)out 最大频率 CL=50pF, 最小值 最大值 单位 - 2 MHz - 120 - 120 - 10 - 25 - 25 - 30 - 8 - 8 VDDIOX=2~3.6V tf(IO)out 输出高至低电平的下降时间 tr(IO)out 输出低至高电平的上升时间 fmax(IO)out 最大频率 CL=50pF, ns VDDIOX=2~3.6V CL=30pF, MHz ns MHz tf(IO)out 输出高至低电平的下降时间 tr(IO)out 输出低至高电平的上升时间 fmax(IO)out 最大频率 CL=50pF， - 2 MHz tf(IO)out 输出下降时间 VDDIOx≥2V - 11 ns VDD=2.7~3.6V FM+配置 w 条件 ns .geehy.comw w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Page59 SPEED[1:0] FM+配置 符号 参数 条件 tr(IO)out 输出上升时间 fmax(IO)out 最大频率 tf(IO)out 输出下降时间 tr(IO)out 输出上升时间 最小值 最大值 - 33 - 0.5 - 14 - 43 CL=50pF， 单位 MHz VDDIOx
