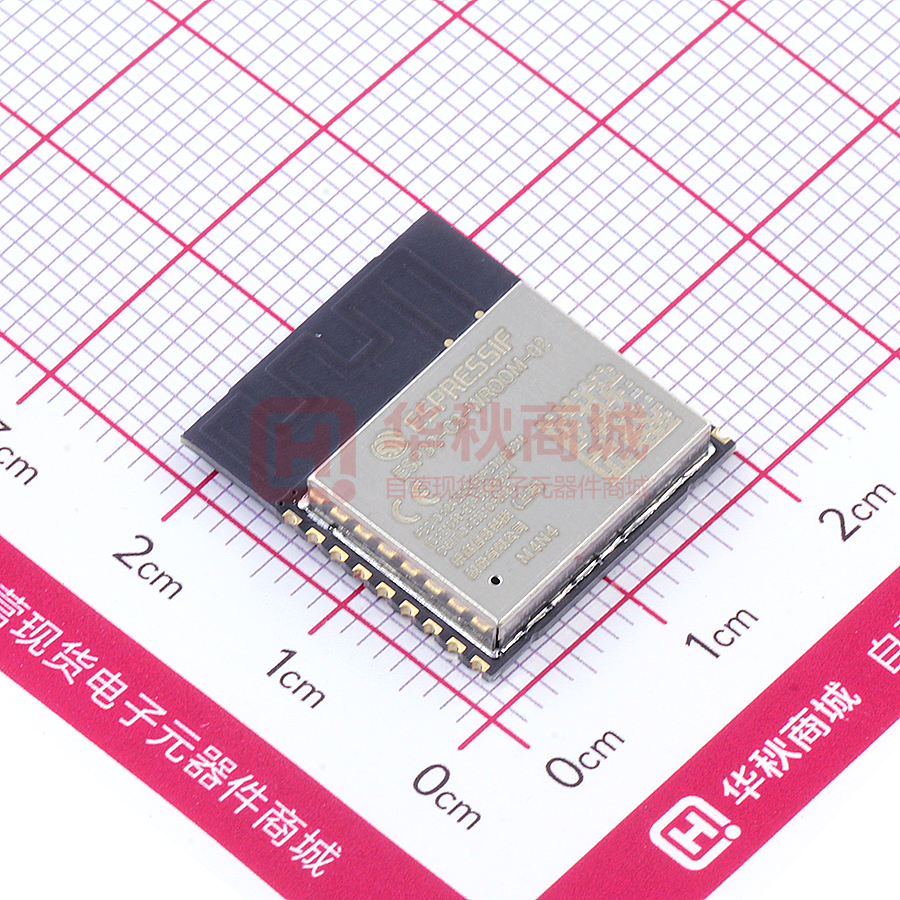

ESP32-C3-WROOM-02-N4

ESP32-C3-WROOM-02-N4

  • 厂商:

    ESPRESSIF(乐鑫)

  • 封装:

    MODULE_18X20MM_SM

  • 描述:

    WiFi及蓝牙模块 ESP32-C3 2.4GHz 20.5dBm 3V~3.6V

  • 数据手册
  • 价格&库存
ESP32-C3-WROOM-02-N4 数据手册
ESP32­C3­WROOM­02 ESP32­C3­WROOM­02U 技术规格书 2.4 GHz Wi­Fi (802.11 b/g/n) + 蓝牙 ® 5 模组 内置 ESP32­C3 系列芯片,RISC­V 单核处理器 4 MB flash 15 个 GPIO 板载 PCB 天线或外部天线连接器 ESP32­C3­WROOM­02 ESP32­C3­WROOM­02U 版本 1.0 乐鑫信息科技 版权 © 2021 www.espressif.com 1 模组概述 1 模组概述 说明: 点击链接或扫描二维码确保您使用的是最新版本的文档: https://espressif.com/sites/default/files/documentation/esp32-c3-wroom-02_datasheet_cn.pdf 1.1 特性 CPU 和片上存储器 蓝牙 ® • 内置 ESP32-C3 芯片,RISC-V 32 位单核微处理 • 低功耗蓝牙 (Bluetooth LE):Bluetooth 5、Bluetooth 器,主频最高 160 MHz mesh • 384 KB ROM • 速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps • 400 KB SRAM(其中 16 KB 专用于 cache) • 广播扩展 (Advertising Extensions) • 多广播 (Multiple Advertisement Sets) • 8 KB RTC SRAM • 信道选择 (Channel Selection Algorithm #2) Wi­Fi 外设 • 支持 IEEE 802.11 b/g/n 协议 • GPIO、SPI、UART、I2C、I2S、红外遥控 (remote • 工作信道中心频率范围:2412 ~ 2484 MHz control peripheral)、LED PWM 控制器、通用 DMA • 在 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽 控制器、TWAI® 控制器(兼容 ISO 11898-1,即 CAN 规范 2.0) 、USB 串口/JTAG 控制器、温度传 • 支持 1T1R 模式,数据速率高达 150 Mbps 感器、SAR 模/数转换器 • 无线多媒体 (WMM) 模组集成元件 • 帧聚合 (TX/RX A-MPDU, TX/RX A-MSDU) • 40 MHz 集成晶振 • 立即块确认 (Immediate Block ACK) • 4 MB SPI flash • 分片和重组 (Fragmentation and defragmentation) 天线选型 • 传输机会 (Transmission opportunity, TXOP) • 板载 PCB 天线 (ESP32-C3-WROOM-02) • Beacon 自动监测(硬件 TSF) • 通过连接器连接外部天线 (ESP32-C3-WROOM- • 4 × 虚拟 Wi-Fi 接口 02U) • 同时支持基础结构型网络 (Infrastructure BSS) Station 模式、SoftAP 模式、Station + SoftAP 模 工作条件 式和混杂模式 • 工作电压/供电电压:3.0 ~ 3.6 V 请注意 ESP32-C3 系列在 Station 模式下扫描时, SoftAP 信道会同时改变 • 工作环境温度: • 天线分集 – 85 °C 版模组:–40 ~ 85 °C • 802.11 mc FTM – 105 °C 版模组:–40 ~ 105 °C 乐鑫信息科技 2 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 1 模组概述 认证 测试 • RF 认证:FCC/CE/SRRC • HTOL/HTSL/uHAST/TCT/ESD/Latch-up • 环保认证:RoHS/REACH 1.2 描述 ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 是通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组,功能强 大,具有丰富的外设接口,可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 模组均配置了 4 MB 外部 SPI flash。ESP32-C3-WROOM-02 采用 PCB 板载天线,ESP32-C3-WROOM-02U 采用连接器连接外部天线。两款模组均有两种变型: • 85 °C 版模组,工作环境温度为–40 ~ 85 °C • 105 °C 版模组,工作环境温度为–40 ~ 105 °C 两种变型仅工作环境温度不同。除非另有说明,本规格书中 ESP32-C3-WROOM-02 指代 ESP32-C3-WROOM02 的 85 °C 版和 105 °C 版两种变型,ESP32-C3-WROOM-02U 指代 ESP32-C3-WROOM-02U 的 85 °C 版和 105 °C 版两种变型。 两款模组的订购信息如下表所示: 表 1: 订购信息 模组 ESP32-C3-WROOM-02(天线) 内置芯片 Flash ESP32-C3 4 MB ESP32-C3-WROOM-02U(连接器) 模组尺寸 (mm) 18.0 × 20.0 × 3.2 18.0 × 14.3 × 3.2 ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 模组采用的是 ESP32-C3* 芯片。ESP32-C3 芯片搭载 RISCV 32 位单核处理器。 ESP32-C3 集成了丰富的外设,包括 UART、I2C、I2S、红外遥控模块 (remote control peripheral)、LED PWM 控 制器、通用 DMA 控制器、TWAI® 控制器、USB 串口/JTAG 控制器、温度传感器和模/数转换器,还具有单线、双 线、四线 SPI 接口。 说明: * 关于 ESP32-C3 芯片的更多信息,请参考文档 《ESP32-C3 系列芯片规格书》。 1.3 应用 • 智能家居 – 室内定位 – 智能照明 • 工业自动化 – 智能按钮 – 工业机器人 – 智能插座 – Mesh 组网 乐鑫信息科技 3 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 1 模组概述 – 人机界面 – 智能灌溉 – 工业总线应用 – 农业机器人 • 医疗保健 • 零售餐饮 – 健康监测 – POS 系统 – 婴儿监控器 – 服务机器人 • 消费电子产品 • 音频设备 – 智能手表、智能手环 – 网络音乐播放器 – OTT 电视盒、机顶盒设备 – 音频流媒体设备 – Wi-Fi 和蓝牙音箱 – 网络广播 – 具有数据上传功能的玩具和接近感应玩具 • 通用低功耗 IoT 传感器集线器 • 智慧农业 – 智能温室大棚 乐鑫信息科技 • 通用低功耗 IoT 数据记录器 4 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 目录 目录 1 模组概述 2 1.1 特性 2 1.2 描述 3 1.3 应用 3 2 功能框图 8 3 管脚定义 9 3.1 管脚布局 9 3.2 管脚描述 9 3.3 Strapping 管脚 10 4 电气特性 12 4.1 绝对最大额定值 12 4.2 建议工作条件 12 4.3 直流电气特性 (3.3 V, 25 °C) 12 4.4 功耗特性 13 4.5 Wi-Fi 射频 13 4.6 4.5.1 Wi-Fi 射频标准 13 4.5.2 Wi-Fi 射频发射器 (TX) 规格 14 4.5.3 Wi-Fi 射频接收器 (RX) 规格 14 低功耗蓝牙射频 16 4.6.1 低功耗蓝牙射频发射器 (TX) 规格 16 4.6.2 低功耗蓝牙射频接收器 (RX) 规格 18 5 模组原理图 20 6 外围设计原理图 22 7 模组尺寸和 PCB 封装图形 23 7.1 模组尺寸 23 7.2 推荐 PCB 封装图形 24 7.3 外部天线连接器尺寸 26 8 产品处理 27 8.1 存储条件 27 8.2 静电放电 (ESD) 27 8.3 回流焊温度曲线 27 9 相关文档和资源 28 修订历史 乐鑫信息科技 29 5 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 表格 表格 1 订购信息 3 2 管脚定义 9 3 Strapping 管脚 11 4 Strapping 管脚的建立时间和保持时间的参数说明 11 5 绝对最大额定值 12 6 建议工作条件 12 7 直流电气特性 (3.3 V, 25 °C) 12 8 射频功耗 13 9 不同工作模式下的功耗 13 10 Wi-Fi 射频标准 13 11 频谱模板和 EVM 符合 802.11 标准时的发射功率 14 12 发射 EVM 测试 14 13 接收灵敏度 14 14 最大接收电平 15 15 接收邻道抑制 16 16 发射器一般特性 16 17 发射器特性 - 低功耗蓝牙 1 Mbps 16 18 发射器特性 - 低功耗蓝牙 2 Mbps 16 19 发射器特性 - 低功耗蓝牙 125 Kbps 17 20 发射器特性 - 低功耗蓝牙 500 Kbps 17 21 接收器特性 - 低功耗蓝牙 1 Mbps 18 22 接收器特性 - 低功耗蓝牙 2 Mbps 18 23 接收器特性 - 低功耗蓝牙 125 Kbps 19 24 接收器特性 - 低功耗蓝牙 500 Kbps 19 乐鑫信息科技 6 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 插图 插图 1 ESP32-C3-WROOM-02 功能框图 8 2 ESP32-C3-WROOM-02U 功能框图 8 3 管脚布局(顶视图) 9 4 Strapping 管脚的建立时间和保持时间 11 5 ESP32-C3-WROOM-02 原理图 20 6 ESP32-C3-WROOM-02U 原理图 21 7 外围设计原理图 22 8 ESP32-C3-WROOM-02 尺寸 23 9 ESP32-C3-WROOM-02U 尺寸 23 10 ESP32-C3-WROOM-02 推荐 PCB 封装图形 24 11 ESP32-C3-WROOM-02U 推荐 PCB 封装图形 25 12 外部天线连接器尺寸图 26 13 回流焊温度曲线 27 乐鑫信息科技 7 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 2 功能框图 2 功能框图 40 MHz Crystal 3V3 Antenna RF Matching ESP32-C3 GPIOs SPICS0 SPICLK SPID SPIQ SPIHD SPIWP VDD_SPI EN SPI Flash ESP32-C3-WROOM-02 图 1: ESP32­C3­WROOM­02 功能框图 40 MHz Crystal 3V3 Antenna RF Matching ESP32-C3 GPIOs SPICS0 SPICLK SPID SPIQ SPIHD SPIWP VDD_SPI EN SPI Flash ESP32-C3-WROOM-02U 图 2: ESP32­C3­WROOM­02U 功能框图 乐鑫信息科技 8 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 3 管脚定义 3 管脚定义 3.1 管脚布局 管脚布局图显示了模组上管脚的大致位置。按比例绘制的实际布局请参考图 7.1 模组尺寸。 Keepout Zone 1 3V3 IO0 18 2 EN IO1 17 3 IO4 IO2 16 4 IO5 IO3 15 IO19 14 IO18 13 GND GND GND GND Pin 19 GND GND GND GND GND 5 IO6 6 IO7 7 IO8 TXD 12 8 IO9 RXD 11 9 GND IO10 10 图 3: 管脚布局(顶视图) 3.2 管脚描述 该款模组共有 19 个管脚,具体描述参见表 2。 外设管脚分配请参考 《ESP32-C3 系列芯片规格书》。 表 2: 管脚定义 名称 序号 3V3 1 类型1 功能 P 供电 高电平:芯片使能; EN 2 I 低电平:芯片关闭; 注意不能让 EN 管脚浮空。 IO4 3 I/O/T GPIO4, ADC1_CH4, FSPIHD, MTMS IO5 4 I/O/T GPIO5, ADC2_CH0, FSPIWP, MTDI IO6 5 I/O/T GPIO6, FSPICLK, MTCK IO7 6 I/O/T GPIO7, FSPID, MTDO 见下页 乐鑫信息科技 9 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 3 管脚定义 表 2 – 接上页 1 名称 序号 类型 IO8 7 I/O/T GPIO8 IO9 8 I/O/T GPIO9 GND 9,19 P IO10 10 I/O/T GPIO10, FSPICS0 RXD 11 I/O/T GPIO20, U0RXD TXD 12 I/O/T GPIO21, U0TXD IO18 13 I/O/T GPIO18, USB_D- IO19 14 I/O/T GPIO19, USB_D+ IO3 15 I/O/T GPIO3, ADC1_CH3 IO2 16 I/O/T GPIO2, ADC1_CH2, FSPIQ IO1 17 I/O/T GPIO1, ADC1_CH1, XTAL_32K_N IO0 18 I/O/T GPIO0, ADC1_CH0, XTAL_32K_P 1 功能 接地 P:电源;I:输入;O:输出;T:可设置为高阻。 3.3 Strapping 管脚 说明: 以下内容摘自 《ESP32-C3 系列芯片规格书》 的 Strapping 管脚章节。芯片的 Strapping 管脚与模组管脚的对应关系, 可参考章节 5 模组原理图。 ESP32-C3 系列芯片共有三个 Strapping 管脚。 • GPIO2 • GPIO8 • GPIO9 软件可以读取 GPIO_STRAP_REG 寄存器的 GPIO_STRAPPING 字段,获取 GPIO2、GPIO8 和 GPIO9 的值。寄 存器具体描述请见 《ESP32-C3 技术参考手册》 IO 交换矩阵寄存器列表章节。 在芯片的系统复位过程中,Strapping 管脚对自己管脚上的电平采样并存储到锁存器中,锁存值为“0”或“1”, 并一直保持到芯片掉电或关闭。 系统复位有以下几种: • 上电复位 • RTC 看门狗复位 • 欠压复位 • 模拟超级看门狗复位 • 晶振时钟毛刺检测复位 GPIO9 默认连接内部上拉。如果该管脚没有外部连接或者连接的外部线路处于高阻抗状态,则锁存值为“1” 。 为改变 Strapping 的值,您可以应用外部下拉/上拉电阻,或者应用主机 MCU 的 GPIO 控制 ESP32-C3 系列上 电复位时的 Strapping 管脚电平。 乐鑫信息科技 10 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 3 管脚定义 复位放开后,Strapping 管脚和普通管脚功能相同。 配置 Strapping 管脚的详细启动模式请参阅表 3 。 表 3: Strapping 管脚 系统启动模式 1 管脚 默认 SPI 启动模式 下载启动模式 GPIO2 无 1 1 GPIO8 无 无关项 1 GPIO9 内部上拉 1 0 系统启动过程中,控制 ROM Code 打印 管脚 默认 功能 eFuse 的 EFUSE_UART_PRINT_CONTROL 字段为 0 时(初始默认值),上电正常打印,不受 GPIO8 控制。 GPIO8 无 1 时,若 GPIO8 为 0,上电正常打印;若 GPIO8 为 1,上电不打印。 2 时,若 GPIO8 为 0,上电不打印;若 GPIO8 为 1,上电正常打印。 3 时,上电不打印,不受 GPIO8 控制。 1 GPIO8 = 0 且 GPIO9 = 0 不可使用。 图 4 显示了 CHIP_EN 上电前和上电后 Strapping 管脚的建立时间和保持时间。各参数说明如表 4 所示。 t0 CHIP_EN t1 VIL_nRST VIH Strapping pin 图 4: Strapping 管脚的建立时间和保持时间 表 4: Strapping 管脚的建立时间和保持时间的参数说明 最小值 参数 说明 t0 CHIP_EN 上电前的建立时间 0 t1 CHIP_EN 上电后的保持时间 3 乐鑫信息科技 (ms) 11 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 4 电气特性 4.1 绝对最大额定值 超出绝对最大额定值可能导致器件永久性损坏。这只是强调的额定值,不涉及器件在这些或其它条件下超出本 技术规格指标的功能性操作。长时间暴露在绝对最大额定条件下可能会影响模组的可靠性。 表 5: 绝对最大额定值 符号 参数 最小值 最大值 VDD33 TST ORE 单位 电源管脚电压 –0.3 3.6 V 存储温度 –40 105 °C 4.2 建议工作条件 表 6: 建议工作条件 符号 参数 最小值 典型值 最大值 VDD33 电源管脚电压 3.0 3.3 3.6 V IV DD 外部电源的供电电流 0.5 — — A TA 工作环境温度 –40 — 85 °C 版 105 °C 版 85 105 单位 °C 4.3 直流电气特性 (3.3 V, 25 °C) 表 7: 直流电气特性 (3.3 V, 25 °C) 符号 参数 CIN 管脚电容 VIH 高电平输入电压 VIL 低电平输入电压 IIH IIL VOH VOL 2 2 最小值 典型值 — 最大值 单位 2 — pF — VDD1+ 0.3 V –0.3 — 0.25 × VDD1 V 高电平输入电流 — — 50 nA 低电平输入电流 — — 50 nA — — 0.75 × VDD1 高电平输出电压 0.8 × VDD 低电平输出电压 1 V 1 — — 0.1 × VDD V — 40 — mA — 28 — mA 45 — kΩ — kΩ 1 IOH IOL 高电平拉电流 (VDD = 3.3 V, VOH >= 2.64 V, PAD_DRIVER = 3) 低电平灌电流 (VDD1= 3.3 V, VOL = 0.495 V, PAD_DRIVER = 3) RP U 上拉电阻 — RP D 下拉电阻 — VIH_nRST VIL_nRST 芯片复位释放电压 0.75 × VDD 芯片复位电压 –0.3 1 VDD 是 I/O 的供电电源。 2 VOH 和 VOL 为负载是高阻条件下的测试值。 乐鑫信息科技 45 1 12 反馈文档意见 — — 1 VDD + 0.3 0.25 × VDD V 1 V ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 4.4 功耗特性 因使用了先进的电源管理技术,模组可以在不同的功耗模式之间切换。关于不同功耗模式的描述,详见 《ESP32-C3 系列芯片规格书》 的 低功耗管理章节。 表 8: 射频功耗 工作模式 描述 TX Active(射频工作) RX 1 峰值 (mA) 802.11b, 1 Mbps, @20.5 dBm 345 802.11g, 54 Mbps, @18 dBm 285 802.11n, HT20, MCS7, @17.5 dBm 280 802.11n, HT40, MCS7, @17 dBm 280 802.11b/g/n, HT20 82 802.11n, HT40 84 以上功耗数据是基于 3.3 V 电源、25 °C 环境温度,在 RF 接口处完成的测试结果。所有发 射数据均基于 100% 的占空比测得。 2 测量 RX 功耗数据时,外设处于关闭状态,CPU 处于空闲状态。 表 9: 不同工作模式下的功耗 功耗模式 描述 CPU 处于 Modem-sleep1, 2 工作状态 3 典型值 单位 160 MHz 20 mA 80 MHz 15 mA 130 µA Light-sleep — Deep-sleep RTC 定时器 + RTC 存储器 5 µA Power off CHIP_EN 管脚拉低,芯片处于关闭状态 1 µA 1 测量 Modem-sleep 模式功耗数据时,CPU 处于工作状态,cache 处于空闲状态。 2 在 Wi-Fi 开启的场景中,芯片可在 Active 和 Modem-sleep 模式之间切换,功耗也会在两种模式 间变化。 3 在实际场景中,软件可根据 CPU 负载调节 CPU 的工作频率,以降低功耗。 4.5 Wi­Fi 射频 4.5.1 Wi­Fi 射频标准 表 10: Wi­Fi 射频标准 名称 工作信道中心频率范围 描述 1 2412 ~ 2484 MHz Wi-Fi 协议 IEEE 802.11b/g/n 11b: 1, 2, 5.5 and 11 Mbps 数据速率 20 MHz 11g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps 11n: MCS0-7, 72.2 Mbps (Max) 40 MHz 11n: MCS0-7, 150 Mbps (Max) 见下页 乐鑫信息科技 13 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 表 10 – 接上页 名称 描述 天线类型 PCB 天线、外部天线连接器 1 工作信道中心频率范围应符合国家或地区的规范标准。软件可以配置工作信道中心频率范围。 2 使用外部天线连接器的模组输出阻抗为 50 Ω,不使用外部天线连接器的模组可无需关注输出阻 抗。 4.5.2 Wi­Fi 射频发射器 (TX) 规格 根据产品或认证的要求,您可以配置发射器目标功率。默认功率详见表 11。 表 11: 频谱模板和 EVM 符合 802.11 标准时的发射功率 最小值 典型值 最大值 (dBm) (dBm) (dBm) 802.11b, 1 Mbps — 20.5 — 802.11b, 11 Mbps — 20.5 — 802.11g, 6 Mbps — 20.0 — 802.11g, 54 Mbps — 18.0 — 802.11n, HT20, MCS0 — 19.0 — 802.11n, HT20, MCS7 — 17.5 — 802.11n, HT40, MCS0 — 18.5 — 802.11n, HT40, MCS7 — 17.0 — 速率 表 12: 发射 EVM 测试 速率 最小值 典型值 标准限值 (dB) (dB) (dB) 802.11b, 1 Mbps, @20.5 dBm — –24.5 –10 802.11b, 11 Mbps, @20.5 dBm — –25.0 –10 802.11g, 6 Mbps, @20 dBm — –23.0 –5 802.11g, 54 Mbps, @18 dBm — –28.0 –25 802.11n, HT20, MCS0, @19 dBm — –23.5 –5 802.11n, HT20, MCS7, @17.5 dBm — –29.5 –27 802.11n, HT40, MCS0, @18.5 dBm — –26.5 –5 802.11n, HT40, MCS7, @17 dBm — –29.5 –27 4.5.3 Wi­Fi 射频接收器 (RX) 规格 表 13: 接收灵敏度 最小值 典型值 最大值 (dBm) (dBm) (dBm) 802.11b, 1 Mbps — –98.0 — 802.11b, 2 Mbps — –96.0 — 速率 见下页 乐鑫信息科技 14 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 表 13 – 接上页 最小值 典型值 最大值 (dBm) (dBm) (dBm) 802.11b, 5.5 Mbps — –93.0 — 802.11b, 11 Mbps — –88.6 — 802.11g, 6 Mbps — –93.0 — 802.11g, 9 Mbps — –92.0 — 802.11g, 12 Mbps — –90.8 — 802.11g, 18 Mbps — –88.4 — 802.11g, 24 Mbps — –85.4 — 802.11g, 36 Mbps — –82.0 — 802.11g, 48 Mbps — –78.0 — 802.11g, 54 Mbps — –76.4 — 802.11n, HT20, MCS0 — –93.0 — 802.11n, HT20, MCS1 — –90.8 — 802.11n, HT20, MCS2 — –88.2 — 802.11n, HT20, MCS3 — –84.6 — 802.11n, HT20, MCS4 — –81.4 — 802.11n, HT20, MCS5 — –77.4 — 802.11n, HT20, MCS6 — –75.4 — 802.11n, HT20, MCS7 — –74.4 — 802.11n, HT40, MCS0 — –90.0 — 802.11n, HT40, MCS1 — –87.6 — 802.11n, HT40, MCS2 — –84.8 — 802.11n, HT40, MCS3 — –81.8 — 802.11n, HT40, MCS4 — –78.4 — 802.11n, HT40, MCS5 — –74.4 — 802.11n, HT40, MCS6 — –72.6 — 802.11n, HT40, MCS7 — –71.2 — 最小值 典型值 最大值 (dBm) (dBm) (dBm) 802.11b, 1 Mbps — 5 — 802.11b, 11 Mbps — 5 — 802.11g, 6 Mbps — 5 — 802.11g, 54 Mbps — 0 — 802.11n, HT20, MCS0 — 5 — 802.11n, HT20, MCS7 — 0 — 802.11n, HT40, MCS0 — 5 — 802.11n, HT40, MCS7 — 0 — 速率 表 14: 最大接收电平 速率 乐鑫信息科技 15 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 表 15: 接收邻道抑制 速率 最小值 典型值 最大值 (dB) (dB) (dB) 802.11b, 1 Mbps — 35 — 802.11b, 11 Mbps — 35 — 802.11g, 6 Mbps — 31 — 802.11g, 54 Mbps — 20 — 802.11n, HT20, MCS0 — 31 — 802.11n, HT20, MCS7 — 16 — 802.11n, HT40, MCS0 — 25 — 802.11n, HT40, MCS7 — 11 — 最小值 典型值 最大值 单位 射频发射功率 — 0 — dBm 增益控制步长 — 3 — dB –27 — 18 dBm 4.6 低功耗蓝牙射频 4.6.1 低功耗蓝牙射频发射器 (TX) 规格 表 16: 发射器一般特性 参数 射频功率控制范围 表 17: 发射器特性 ­ 低功耗蓝牙 1 Mbps 参数 带内发射 调制特性 载波频率偏移 载波频率漂移 描述 最小值 典型值 最大值 单位 F = F0 ± 2 MHz — –37.62 — dBm F = F0 ± 3 MHz — –41.95 — dBm F = F0 ± > 3 MHz — –44.48 — dBm ∆ f 1avg — 245.00 — kHz ∆ f 2max — 208.00 — kHz ∆ f 2avg /∆ f 1avg — 0.93 — — — — –9.00 — kHz |f0 − fn |n=2, 3, 4, ..k — 1.17 — kHz |f1 − f0 | — 0.30 — kHz |fn − fn−5 |n=6, 7, 8, ..k — 4.90 — kHz 最大值 单位 表 18: 发射器特性 ­ 低功耗蓝牙 2 Mbps 参数 带内发射 描述 最小值 典型值 F = F0 ± 4 MHz — –43.55 — dBm F = F0 ± 5 MHz — –45.26 — dBm F = F0 ± > 5 MHz — –47.00 — dBm 见下页 乐鑫信息科技 16 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 表 18 – 接上页 参数 调制特性 载波频率偏移 载波频率漂移 描述 最小值 典型值 最大值 单位 ∆ f 1avg — 497.00 — kHz ∆ f 2max — 398.00 — kHz ∆ f 2avg /∆ f 1avg — 0.95 — — — — –9.00 — kHz |f0 − fn |n=2, 3, 4, ..k — 0.46 — kHz |f1 − f0 | — 0.70 — kHz |fn − fn−5 |n=6, 7, 8, ..k — 6.80 — kHz 最大值 单位 表 19: 发射器特性 ­ 低功耗蓝牙 125 Kbps 参数 带内发射 调制特性 载波频率偏移 载波频率漂移 描述 最小值 典型值 F = F0 ± 2 MHz — –37.90 — dBm F = F0 ± 3 MHz — –41.00 — dBm F = F0 ± > 3 MHz — –42.50 — dBm ∆ f 1avg — 252.00 — kHz ∆ f 1max — 200.00 — kHz — — –13.70 — kHz |f0 − fn |n=1, 2, 3, ..k — 1.52 — kHz |f0 − f3 | — 0.65 — kHz |fn − fn−3 |n=7, 8, 9, ..k — 0.70 — kHz 最大值 单位 表 20: 发射器特性 ­ 低功耗蓝牙 500 Kbps 参数 带内发射 调制特性 载波频率偏移 载波频率漂移 乐鑫信息科技 描述 最小值 典型值 F = F0 ± 2 MHz — –37.90 — dBm F = F0 ± 3 MHz — –41.30 — dBm F = F0 ± > 3 MHz — –42.80 — dBm ∆ f 2avg — 220.00 — kHz ∆ f 2max — 205.00 — kHz — — –11.90 — kHz |f0 − fn |n=1, 2, 3, ..k — 1.37 — kHz |f0 − f3 | — 1.09 — kHz |fn − fn−3 |n=7, 8, 9, ..k — 0.51 — kHz 17 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 4.6.2 低功耗蓝牙射频接收器 (RX) 规格 表 21: 接收器特性 ­ 低功耗蓝牙 1 Mbps 参数 描述 最小值 典型值 最大值 单位 灵敏度 @30.8% PER — — –97 — dBm 最大接收信号 @30.8% PER — — 10 — dBm 共信道抑制比 C/I — — 7 — dB F = F0 + 1 MHz — –4 — dB F = F0 – 1 MHz — –4 — dB F = F0 + 2 MHz — –29 — dB F = F0 – 2 MHz — –31 — dB F ≥ F0 + 3 MHz — –33 — dB F ≤ F0 – 3 MHz — –35 — dB F ≥ F0 + 4 MHz — –35 — dB F ≤ F0 – 4 MHz — –37 — dB — — –35 — dB F = Fimage + 1 MHz — –40 — dB F = Fimage – 1 MHz — –33 — dB 30 MHz ~ 2000 MHz — –6 — dBm 2003 MHz ~ 2399 MHz — –26 — dBm 2484 MHz ~ 2997 MHz — –25 — dBm 3000 MHz ~ 12.75 GHz — –5 — dBm — — –30 — dBm 最小值 典型值 最大值 单位 邻道选择性抑制比 C/I 镜像频率 邻道镜像频率干扰 带外阻塞 互调 表 22: 接收器特性 ­ 低功耗蓝牙 2 Mbps 参数 描述 灵敏度 @30.8% PER — — –93 — dBm 最大接收信号 @30.8% PER — — 5 — dBm 共信道干扰 C/I — — 10 — dB F = F0 + 2 MHz — –8 — dB F = F0 – 2 MHz — –7 — dB F = F0 + 4 MHz — –32 — dB F = F0 – 4 MHz — –34 — dB F ≥ F0 + 6 MHz — –39 — dB F ≤ F0 – 6 MHz — –39 — dB — — –32 — dB F = Fimage + 2 MHz — –39 — dB F = Fimage – 2 MHz — –8 — dB 30 MHz ~ 2000 MHz — –12 — dBm 2003 MHz ~ 2399 MHz — –30 — dBm 2484 MHz ~ 2997 MHz — –28 — dBm 3000 MHz ~ 12.75 GHz — –6 — dBm 邻道选择性抑制比 C/I 镜像频率 邻道镜像频率干扰 带外阻塞 见下页 乐鑫信息科技 18 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 电气特性 表 22 – 接上页 参数 描述 互调 — 最小值 典型值 最大值 单位 — –29 — dBm 最小值 典型值 最大值 单位 表 23: 接收器特性 ­ 低功耗蓝牙 125 Kbps 参数 描述 灵敏度 @30.8% PER — — –105 — dBm 最大接收信号 @30.8% PER — — 10 — dBm 共信道抑制比 C/I — — 2 — dB F = F0 + 1 MHz — –6 — dB F = F0 – 1 MHz — –4 — dB F = F0 + 2 MHz — –33 — dB F = F0 – 2 MHz — –41 — dB F ≥ F0 + 3 MHz — –37 — dB F ≤ F0 – 3 MHz — –46 — dB F ≥ F0 + 4 MHz — –40 — dB F ≤ F0 – 4 MHz — –49 — dB — — –40 — dB F = Fimage + 1 MHz — –46 — dB F = Fimage – 1 MHz — –37 — dB 最小值 典型值 最大值 单位 邻道选择性抑制比 C/I 镜像频率 邻道镜像频率干扰 表 24: 接收器特性 ­ 低功耗蓝牙 500 Kbps 参数 描述 灵敏度 @30.8% PER — — –101 — dBm 最大接收信号 @30.8% PER — — 10 — dBm 共信道抑制比 C/I — — 3 — dB F = F0 + 1 MHz — –6 — dB F = F0 – 1 MHz — –7 — dB F = F0 + 2 MHz — –34 — dB F = F0 – 2 MHz — –37 — dB F ≥ F0 + 3 MHz — –38 — dB F ≤ F0 – 3 MHz — –40 — dB F ≥ F0 + 4 MHz — –40 — dB F ≤ F0 – 4 MHz — –42 — dB — — –40 — dB F = Fimage + 1 MHz — –45 — dB F = Fimage – 1 MHz — –38 — dB 邻道选择性抑制比 C/I 镜像频率 邻道镜像频率干扰 乐鑫信息科技 19 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 4 3 2 1 5 5 模组原理图 模组原理图 模组内部元件的电路图。 D D 3 GND XOUT 1 The value of R1 varies with the actual PCB board. C2 TBD GND 40MHz(±10ppm) 0 VDD33 GND 2 C1 TBD The values of C1 and C2 vary with the selection of the crystal. U1 GND GND 4 GND XIN 乐鑫信息科技 5 1 2 RF_ANT L2 PCB_ANT C8 TBD GND GND NC VDD33 VDD_SPI GND TBD C9 TBD GND LNA_IN GPIO0 GPIO1 GPIO2 CHIP_EN GPIO3 1 2 3 4 5 6 7 8 LNA_IN VDD3P3 VDD3P3 XTAL_32K_P XTAL_32K_N GPIO2 CHIP_EN GPIO3 The values of C8, L2 and C9 vary with the actual PCB board. NC: No component. ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 U2 GPIO4 GPIO5 GPIO6 GPIO7 GPIO8 GPIO9 GPIO10 SPIQ SPID SPICLK SPICS0 SPIWP SPIHD VDD_SPI VDD3P3_CPU 24 23 22 21 20 19 18 17 R3 R4 R5 100 100 100 R6 R7 100 100 SPIQ SPID SPICLK SPICS0 SPIWP SPIHD VDD_SPI C10 C11 0.1uF 1uF D1 ESD R8 10K(NC) SPICS0 1 SPICLK 6 SPIHD 7 VDD33 /CS CLK /HOLD U3 GND ESP32-C3 GND GND 8 GND 20 反馈文档意见 GND ANT1 C7 PCB ANTENNA VCC 0.1uF U0TXD U0RXD GPIO19 GPIO18 GND 10uF 0 MTMS MTDI VDD3P3_RTC MTCK MTDO GPIO8 GPIO9 GPIO10 C6 9 10 11 12 13 14 15 16 C5 33 L1 C GND GND 499 4 GND R2 R1 10nF 32 31 30 29 28 27 26 25 1uF VDDA VDDA XTAL_P XTAL_N U0TXD U0RXD GPIO19 GPIO18 C4 GND VDD33 C3 DI DO /WP 5 SPID 2 SPIQ 3 SPIWP FLASH-3V3 VDD33 GND C12 0.1uF GND B Pin.1 3V3 Pin.2 EN Pin.3 IO4 Pin.4 IO5 Pin.5 IO6 Pin.6 IO7 Pin.7 IO8 Pin.8 IO9 Pin.9 GND GPIO0 VDD33 CHIP_EN GPIO1 GPIO4 GPIO2 GPIO5 GPIO3 GPIO6 GPIO19 EPAD GPIO7 GPIO18 GPIO8 U0TXD GPIO9 U0RXD GPIO10 GND Pin.18 IO0 Pin.17 IO1 Pin.16 IO2 Pin.15 IO3 Pin.14 IO19 Pin.13 IO18 Pin.12 TXD Pin.11 RXD Pin.10 IO10 C ESP32-C3-WROOM-02(pin-out) B 图 5: ESP32­C3­WROOM­02 原理图 A A Title ESP32-C3-WROOM-02 Size A3 Page Name Rev V1.6 Confidential and Proprietary 5 4 3 2 1 5 GND XOUT R1 GND 21 反馈文档意见 ANT1 C8 CONN TBD TBD C9 GND TBD GND LNA_IN GPIO0 GPIO1 GPIO2 CHIP_EN GPIO3 1 2 3 4 5 6 7 8 LNA_IN VDD3P3 VDD3P3 XTAL_32K_P XTAL_32K_N GPIO2 CHIP_EN GPIO3 SPIQ SPID SPICLK SPICS0 SPIWP SPIHD VDD_SPI VDD3P3_CPU The values of C8, L2 and C9 vary with the actual PCB board. NC: No component. U2 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 GPIO4 GPIO5 GPIO6 GPIO7 GPIO8 GPIO9 GPIO10 24 23 22 21 20 19 18 17 R3 R4 R5 100 100 100 R6 R7 100 100 CHIP_EN GPIO1 GPIO4 GPIO2 GPIO5 GPIO3 GPIO6 EPAD GPIO19 GPIO7 GPIO18 GPIO8 U0TXD GPIO9 U0RXD GPIO10 GND SPIQ SPID SPICLK SPICS0 SPIWP SPIHD D Pin.18 IO0 Pin.17 IO1 Pin.16 IO2 Pin.15 IO3 Pin.14 IO19 Pin.13 IO18 Pin.12 TXD Pin.11 RXD Pin.10 IO10 C ESP32-C3-WROOM-02U(pin-out) VDD_SPI VDD_SPI C10 C11 0.1uF 1uF VDD33 R8 10K(NC) GND GND ESP32-C3 VDD33 8 RF_ANT L2 GPIO0 SPICS0 1 SPICLK 6 SPIHD 7 C12 /CS CLK /HOLD U3 B VCC 3 NC U0TXD U0RXD GPIO19 GPIO18 VDD33 DI DO GND 0.1uF GND 1 2 C7 MTMS MTDI VDD3P3_RTC MTCK MTDO GPIO8 GPIO9 GPIO10 10uF GND GND 33 C6 9 10 11 12 13 14 15 16 C5 GND 0 499 Pin.1 3V3 Pin.2 EN Pin.3 IO4 Pin.4 IO5 Pin.5 IO6 Pin.6 IO7 Pin.7 IO8 Pin.8 IO9 Pin.9 GND 4 0 GND GND 40MHz(±10ppm) R2 GND L1 D1 ESD TBD 32 31 30 29 28 27 26 25 10nF C2 VDDA VDDA XTAL_P XTAL_N U0TXD U0RXD GPIO19 GPIO18 1uF GND C B C4 GND VDD33 C3 VDD33 2 1 The value of R1 varies with the actual PCB board. VDD33 GND 3 4 GND C1 TBD The values of C1 and C2 vary with the selection of the crystal. U1 XIN GND D /WP 5 SPID 2 SPIQ 3 SPIWP FLASH-3V3 0.1uF GND GND 图 6: ESP32­C3­WROOM­02U 原理图 A A Title ESP32-C3-WROOM-02U Size A4 Date: 5 4 3 2 Page Name Thursday, July 22, 2021 Rev V1.3 Confidential and Proprietary Sheet 2 1 of 2 模组原理图 乐鑫信息科技 GND 6 外围设计原理图 6 外围设计原理图 模组与外围器件(如电源、天线、复位按钮、JTAG 接口、UART 接口等)连接的应用电路图。 VDD33 0.1uF R1 C3 TBD GND JP1 1 2 3 4 1 2 3 4 TMS TDI TCK TDO TBD EN IO4 IO5 IO6 IO7 IO8 IO9 JTAG GND ESP32-C3-WROOM-02/ESP32-C3-WROOM-02U 19 EPAD 18 1 IO0 R3 3V3 IO0 2 17 IO1 R5 EN IO1 3 16 IO2 R9 IO2 15 4 IO4 IO3 IO3 14 5 IO5 IO19 IO19 13 6 IO6 IO18 IO18 12 7 IO7 TXD TXD 11 8 IO8 RXD IO9 RXD 9 10 IO10 GND IO10 U1 10K R2 C4 R4 R6 0.1uF 4 3 2 1 GND GND X1 32.768kHz(NC) USB_D+ USB_D- 0 0 VDD33 0 EN C7 GND 12pF(NC) C8 VDD33 NC: No component. GND SW1 GND 1 2 JP2 Boot Option 0(NC) 0(NC) 10K 4 3 2 1 R8 1 2 VDD33 12pF(NC) 1 C2 2 10uF NC C1 R7 GND C5 C6 TBD TBD GND JP3 1 2 1 2 USB GND JP4 UART 图 7: 外围设计原理图 • EPAD 可以不焊接到底板,但是焊接到底板的 GND 可以获得更好的散热特性。如果您想将 EPAD 焊接到 底板,请确保焊膏使用量正确。 • 为确保 ESP32-C3 芯片上电时的供电正常,EN 管脚处需要增加 RC 延迟电路。RC 通常建议为 R = 10 kΩ, C = 1 µF,但具体数值仍需根据模组电源的上电时序和芯片的上电复位时序进行调整。ESP32-C3 芯片的 上电复位时序图可参考 《ESP32-C3 系列芯片规格书》的电源管理章节。 5 4 乐鑫信息科技 3 22 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 7 模组尺寸和 PCB 封装图形 7 模组尺寸和 PCB 封装图形 7.1 模组尺寸 Unit: mm 18±0.15 3.2±0.15 0.4 0.7 2.9 8.04 18 x 0.45 1.15 0.4 0.7 6.7 2.9 18 x 0.9 0.71 0. 5 12.37 15.7 Ø 18 x 0.9 0.9 1.5 18 x Ø0.55 12 20±0.15 6 0.8 18 x 0.85 Top View Bottom View Side View 图 8: ESP32­C3­WROOM­02 尺寸 Unit: mm 18±0.15 3.2±0.15 2.75 0.8 2.9 2.9 0.4 0.7 6.7 18 x 0.9 2.3 0.78 8.85 12.75 0. 5 Ø 18 x 0.9 0.9 1.5 12 14.3±0.15 15.75 0.35 0.7 0.4 0.35 11.55 18 x Ø0.55 8.04 18 x 0.45 18 x 0.85 1.12 Top View Side View Bottom View 图 9: ESP32­C3­WROOM­02U 尺寸 说明: 有关卷带、载盘和产品标签的信息,请参阅 《乐鑫模组包装信息》。 乐鑫信息科技 23 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 7 模组尺寸和 PCB 封装图形 7.2 推荐 PCB 封装图形 Unit: mm Via for thermal pad Copper 6 Antenna Area 18 x 1.5 7.1 18 18 1 20 1.5 2.9 0.9 18 x 0.9 0.4 0.4 0.7 0.7 6.7 2.9 9.96 9 10 17.5 0.5 0.5 图 10: ESP32­C3­WROOM­02 推荐 PCB 封装图形 乐鑫信息科技 24 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 7 模组尺寸和 PCB 封装图形 Unit: mm Via for thermal pad Copper 18 18 x 1.5 0.7 6.7 2.9 9.96 9 14.3 1.5 2.9 0.9 18 x 0.9 0.4 0.4 0.7 1.4 18 1 10 17.5 0.5 0.5 图 11: ESP32­C3­WROOM­02U 推荐 PCB 封装图形 乐鑫信息科技 25 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 7 模组尺寸和 PCB 封装图形 7.3 外部天线连接器尺寸 ESP32-C3-WROOM-02U 采用图 12 所示的第一代外部天线连接器,该连接器兼容: • 广濑 (Hirose) 的 U.FL 系列连接器 • I-PEX 的 MHF I 连接器 • 安费诺 (Amphenol) 的 AMC 连接器 Unit: mm 图 12: 外部天线连接器尺寸图 乐鑫信息科技 26 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 8 产品处理 8 产品处理 8.1 存储条件 密封在防潮袋 (MBB) 中的产品应储存在 < 40 °C/90%RH 的非冷凝大气环境中。 模组的潮湿敏感度等级 MSL 为 3 级。 真空袋拆封后,在 25±5 °C、60%RH 下,必须在 168 小时内使用完毕,否则就需要烘烤后才能二次上线。 8.2 静电放电 (ESD) • 人体放电模式 (HBM):2000 V • 充电器件模式 (CDM):500 V • 空气放电:6000 V • 接触放电:4000 V 8.3 回流焊温度曲线 Ⴥଶ (℃) 建议模组只过一次回流焊。 શ꧊Ⴥଶ 235 ~ 250℃ 250 ࢧၞ‫܄‬ !217℃ 60 ~ 90s ᶼᅾ௤Ⴥ‫܄‬ 150 ~ 200℃ 60 ~ 120s 217 200 ‫܄ܩٯ‬ -1 ~ -5℃/s ᆄള෸ᳵ > 30s ‫܋‬Ⴥ‫܄‬ 1 ~ 3℃/s 100 50 25 ෸ᳵ (s) 0 0 50 100 150 200 250 ‫܋‬Ⴥ‫ — ܄‬Ⴥଶғ25 ~ 150℃ ෸ᳵғ60 ~ 90s ‫܋‬Ⴥෑሲғ1 ~ 3℃/s ᶼᅾ௤Ⴥ‫ — ܄‬Ⴥଶғ150 ~ 200℃ ෸ᳵғ60 ~ 120s ࢧၞᆄള‫ — ܄‬Ⴥଶғ>217℃ ෸ᳵғ60 ~ 90sҔશ꧊Ⴥଶғ235 ~ 250℃ ෸ᳵғ30 ~ 70s ‫ — ܄ܩٯ‬Ⴥଶғશ꧊Ⴥଶ ~ 180℃ ᴳჅෑሲ-1 ~ -5℃/s ᆄා — Ჟᱷᱞ‫ݳ‬ᰂ෫᱌ᆄා (SAC305) 图 13: 回流焊温度曲线 乐鑫信息科技 27 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 9 相关文档和资源 9 相关文档和资源 相关文档 • 《ESP32-C3 技术参考手册》 – 提供 ESP32-C3 芯片的存储器和外设的详细使用说明。 • 《ESP32-C3 技术规格书》 – 提供 ESP32-C3 芯片的硬件技术规格。 • 证书 http://espressif.com/zh-hans/support/documents/certificates • 文档更新和订阅通知 http://espressif.com/zh-hans/support/download/documents 开发者社区 • 《ESP32-C3 ESP-IDF 编程指南》 – ESP-IDF 开发框架的文档中心。 • ESP-IDF 及 GitHub 上的其它开发框架 http://github.com/espressif • ESP32 论坛 – 工程师对工程师 (E2E) 的社区,您可以在这里提出问题、解决问题、分享知识、探索观点。 http://esp32.com/ • The ESP Journal – 分享乐鑫工程师的最佳实践、技术文章和工作随笔。 http://medium.com/the-esp-journal • SDK 和演示、App、工具、AT 等下载资源 http://espressif.com/zh-hans/support/download/sdks-demos 乐鑫产品 • ESP32-C3 系列芯片 – ESP32-C3 全系列芯片。 http://espressif.com/zh-hans/products/socs?id=ESP32-C3 • ESP32-C3 系列模组 – ESP32-C3 全系列模组。 http://espressif.com/zh-hans/products/modules?id=ESP32-C3 • ESP32-C3 系列开发板 – ESP32-C3 全系列开发板。 http://espressif.com/zh-hans/products/devkits?id=ESP32-C3 • ESP Product Selector(乐鑫产品选型工具)– 通过筛选性能参数、进行产品对比快速定位您所需要的产品。 http://products.espressif.com/#/product-selector?language=zh 联系我们 • 商务问题、技术支持、电路原理图 & PCB 设计审阅、购买样品(线上商店)、成为供应商、意见与建议 http://espressif.com/zh-hans/contact-us/sales-questions 乐鑫信息科技 28 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 修订历史 修订历史 日期 版本 发布说明 • 更新封面的模组描述 • 删除章节” 关于本文档” • 优化章节 1.1 特性 结构 • 更新表 12 发射 EVM 测试 2021-08-20 v1.0 • 更新表 15 接收邻道抑制 • 更新章节 5 模组原理图 • 更新 ESP32-C3-WROOM-02U 模组尺寸 • 在章节 7.3 外部天线连接器尺寸 新增描述 • 更新章节学习资源,并更名为相关文档和资源 • 更新章节 3.3 Strapping 管脚 2021-05-17 v0.7 2021-04-16 v0.6 增加 ESP32-C3-WROOM-02U 模组的相关信息 2021-03-05 v0.5 预发布 乐鑫信息科技 • 更新 ESP32-C3-WROOM-02U 模组尺寸 29 反馈文档意见 ESP32-C3-WROOM-02 & WROOM-02U 技术规格书 v1.0 免责声明和版权公告 本文档中的信息,包括供参考的 URL 地址,如有变更,恕不另行通知。 本文档可能引用了第三方的信息,所有引用的信息均为“按现状”提供,乐鑫不对信 息的准确性、真实性做任何保证。 乐鑫不对本文档的内容做任何保证,包括内容的适销性、是否适用于特定用途,也不 提供任何其他乐鑫提案、规格书或样品在他处提到的任何保证。 乐鑫不对本文档是否侵犯第三方权利做任何保证,也不对使用本文档内信息导致的任 何侵犯知识产权的行为负责。本文档在此未以禁止反言或其他方式授予任何知识产权 许可,不管是明示许可还是暗示许可。 Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。蓝牙标志是 Bluetooth SIG 的注册商标。 www.espressif.com 文档中提到的所有商标名称、商标和注册商标均属其各自所有者的财产,特此声明。 版权归 © 2021 乐鑫信息科技(上海)股份有限公司。保留所有权利。
ESP32-C3-WROOM-02-N4 价格&库存

很抱歉,暂时无法提供与“ESP32-C3-WROOM-02-N4”相匹配的价格&库存,您可以联系我们找货

免费人工找货
ESP32-C3-WROOM-02-N4
    •  国内价格
    • 1+19.51560

    库存:0

    ESP32-C3-WROOM-02-N4
      •  国内价格
      • 1+25.75540

      库存:0

      ESP32-C3-WROOM-02-N4
      •  国内价格
      • 1+15.79500
      • 10+15.21000
      • 100+13.45500
      • 500+13.10400

      库存:63
