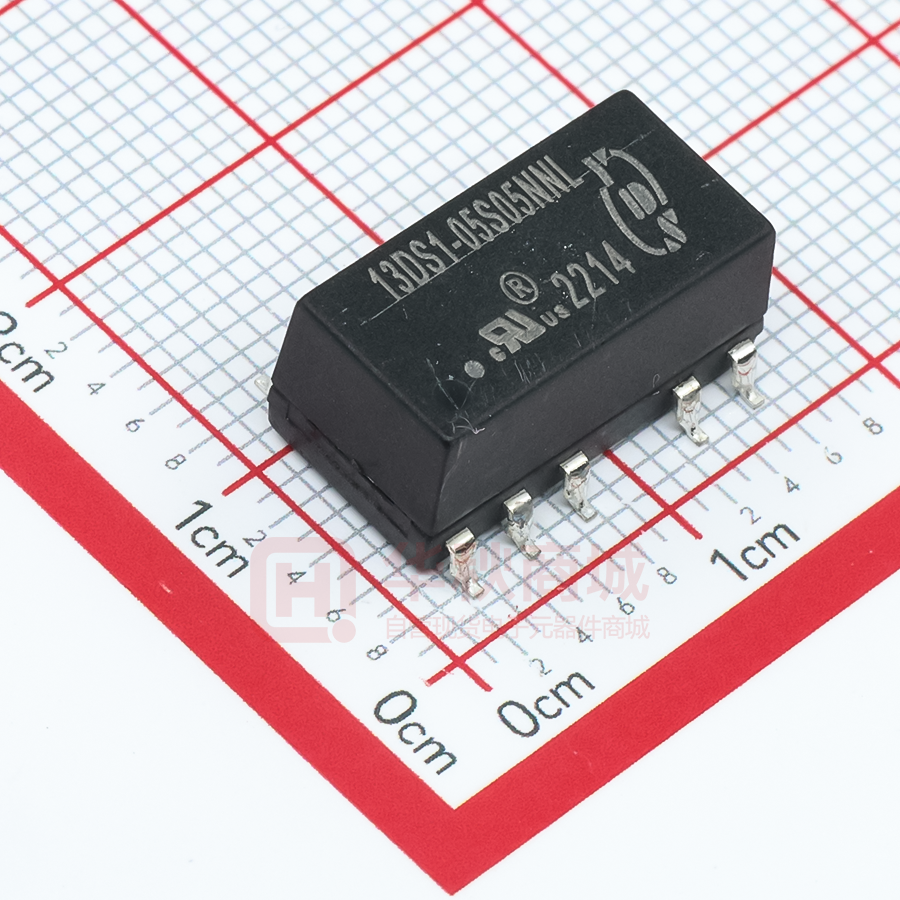

13DS1-05S05NNL
产品特点:
1W SMD 封装
效率 70%
100%老化实验
1 W DC/DC
UL 94V-0 封装材料
转换器
定制解决方案
1 W 单输出隔离
DC-DC 转换器
非稳压输出型
输入规格
输入电压
:5Vdc
输入电压范围
:±10%
输出规格
输出电压
:5Vdc
输出电压范围
:±5%
输出电流
:200mA
效率
:70% TYP
纹波/噪声
:75mVp-p MAX
短路保护
:瞬间
线性电压调节率
:±1.2% TYP
@1.0%的输入
负载电压调节率
:±15% MAX
@10% to 100%负载
@Vout=4.75-5.25Vdc@Vin=5Vdc
@20MHz 带宽
一般特性
工作温度
:-40℃ ~ +85℃
存储温度
:-40℃ ~ +100℃
开关频率
:110KHz TYP
湿度
:95% MAX
隔离电压
:3000Vdc
@输入对输出( 2sec/0.5mA )
隔离电阻
:1000MΩ MIN
@ 500Vdc
冷却方式
:自然空冷
平均无故障时间
:>3500000 小时
外壳材料
:DAP
重量
:1.36g TYP
MIL-HDBK-217F@25℃, 接地良好.
第 1页 共 5页
版本. 1.0
核准:Chen XiaoCong
制表: Chen JiaPei
2016-11-2
13DS1-05S05NNL
输 出 功 率百 分 比 (%)
温度降额曲线
产品型号
100
13DS1 - 05 S 05 N NL
B C D E F
A
A:系列
B:输入电压
C:单路输出
D:输出电压
E:非稳压(N)
F:RoHS
75
50
25
安全工作区
0
-40
85
100
环境温度(℃)
典型应用电路
Vin
+Vout
Single Cout
Cin
GND
-Vout
5V :Cin
4.7uF,25V 5V :Cout 10uF,25V
为了使产品在正常工作下能有更好的性能,建议外接电容,并使用高频低阻的电解电容
外形尺寸图
12.70
15.24
22
20
18
14
12
2.54±0.10
1
3
5
9
11.75
7.75
8.00
1.00
2.00
11
0.50±0.05
2.54
7.30
SUGGESTED PAD LAYOUT
12.70
7.00
11.00
单位:mm 除了另有规定,所有的公差都是±0.25
引脚
1
3
9
14
Other
单路
-Vin
+Vin
-Vout
+Vout
NC
第 2页 共 5页
版本. 1.0
核准:Chen XiaoCong
制表: Chen JiaPei
2016-11-2
13DS1-05S05NNL
符合 RoHS 标准
我们的 RoHS 产品可以承受 IR 回流动焊峰值温度: 2400C MAX 如下简介:
Profile Feature
Average Ramp-Up Rate
(Ts max to Tp)
Preheat
Pb-Free Assembly
30C /second max.
0
-Temperature Min (Ts min)
-Temperature Max (Ts max)
-Time (ts min to ts max)
Time maintained above:
-Temperature (TL)
-Time (tL)
150 C
2000C
60-180 seconds
2170C
60-150 seconds
Peak/Classification Temperature (Tp) 2400C MAX
Time within 50C of actual Peak
Temperature (tp)
20-40 seconds
Ramp-Down Rate
60C/seconds max
Time 250C to Peak Temperature
6 minutes max.
第 3页 共 5页
版本. 1.0
核准:Chen XiaoCong
制表: Chen JiaPei
2016-11-2
13DS1-05S05NNL
包装方式:
1.单重--------------1.36grams/pcs
2.一卷数量-------350pcs
3.外箱数量:2800pcs/box
4.外箱数量:8T&R/box
5.总重量: 8.8kg per carton
1
22
12
15.85
32.0
22
1
14.2
4.0
11
12
11
Mechanicals
11.6
16.0
8.8
Tape & Reel
第 4页 共 5页
版本. 1.0
核准:Chen XiaoCong
制表: Chen JiaPei
2016-11-2
13DS1-05S05NNL
包装方式:
单重-------------- 1.36grams/pcs
一管数量----------- 33pcs
重量: 65g/每管
Size(mm)
A
9.50
B
16.50
C
522
D
5.00
外箱数量:3300pcs/100 管/箱
总重量: 7.5kg/每箱
第 5页 共 5页
版本. 1.0
核准:Chen XiaoCong
制表: Chen JiaPei
2016-11-2
