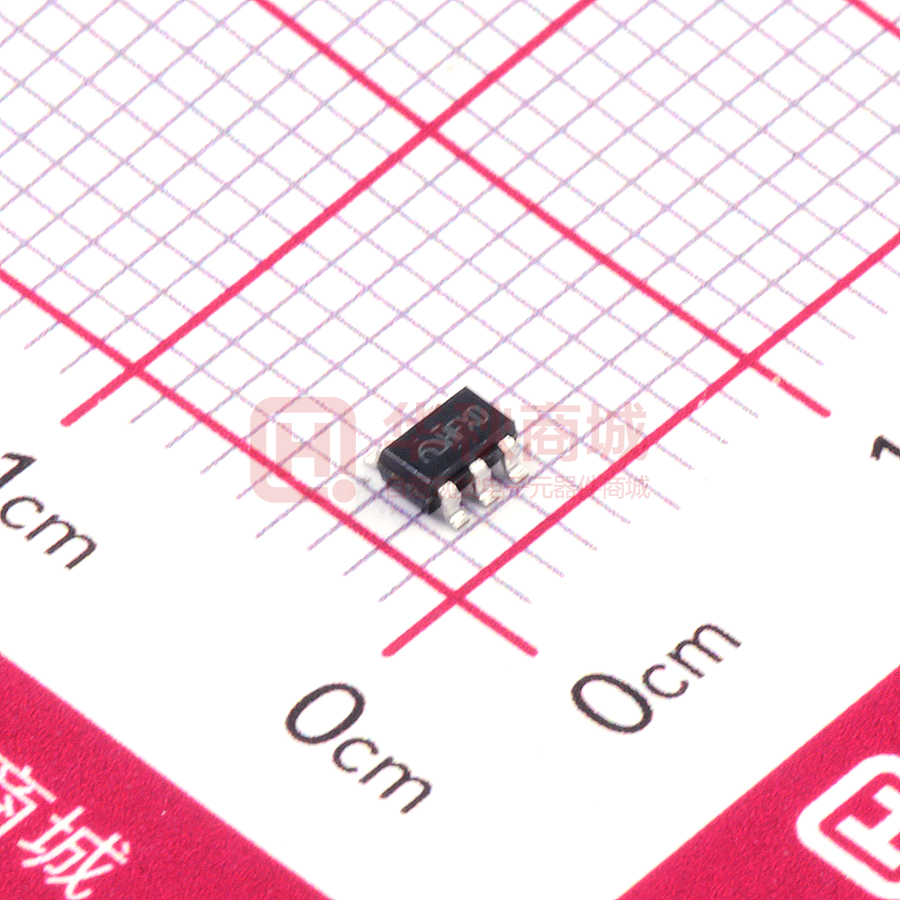

ME6230C30M5G

ME6230 低功耗、高 PSRR、高精度 LDO 转换器 概述 特点 ME6230 系列是以 CMOS 工艺制造的低功耗、高  最大输出电流：400mA（VIN＝4.3V，VOUT＝3.3V） PSRR，高精度低压差线性稳压器。ME6230 系列稳压器  低压差：110mV@ IOUT =100mA 内置固定电压基准，温度保护，限流电路，相位补偿电路  工作电压范围：1.8V~5.5V 以及低内阻的 MOSFET，达到高纹波抑制，高精度低压  输出电压范围：1.2V~4.5V 差的性能。  高输出精度：±1％  低静态电流：1.8uA（TYP.）  关断电流：0 uA（TYP.） ME6230 系列的高速响应特性能应付负载电流的波  高纹波抑制比：70dB@1KHz（ME6230C33） 动，所以特别适合使用于手持及射频产品上。通过控制芯  输入稳定性好：0.035％/V（TYP.） 片上的 CE 脚可将输出关断，在关断后的功耗只有 0μA。  内置温度保护和限流保护 应用场合 封装形式  手机  3-pin SOT23-3、SOT89-3  无绳电话设备  4-pin FBP1*1-4  照相机  5-pin SOT23-5  蓝牙及其他射频产品  基准电压源 ME6230 系列兼容体积比钽电容更小的陶瓷电容，而 且不需使用 0.1μF 的 By-pass 电容，更能节省空间。 V04 www.microne.com.cn Page 1 of 12 ME6230 典型应用图 VOUT VIN CIN 1uF ME6230 ON CL 1uF CE OFF Vss 选型指南 ME 62 30 X XX XX G 环保标识 封装形式 M3：SOT23-3 P：SOT89-3 U4：FBP1*1-4 M5：SOT23-5 输出电压 18：18V 28：28V 30：3.0V 33：3.3V 版本或功能 产品品种号 产品类别号 公司标志 产品型号 产品功能 ME6230A33M3G VOUT=3.3V；封装形式：SOT23-3 ME6230A33PG VOUT=3.3V；封装形式：SOT89-3 ME6230C18U4AG CE 端外置，高电平有效；VOUT=1.8V；封装形式：FBP1*1-4 ME6230C28M5G CE 端外置，高电平有效；VOUT=2.8V；封装形式：SOT23-5 ME6230C30M5G CE 端外置，高电平有效；VOUT=3.0V；封装形式：SOT23-5 ME6230C33U4AG CE 端外置，高电平有效；VOUT=3.3V；封装形式：FBP1*1-4 ME6230C33M5G CE 端外置，高电平有效；VOUT=3.3V；封装形式：SOT23-5 注：如您需要其他电压值或者封装形式的产品，请联系我司销售人员。 V04 www.microne.com.cn Page 2 of 12 ME6230 产品脚位图（顶视图） VOUT VIN VIN 3 1 2 VSS VOUT 1 2 3 VSS VIN VOUT SOT23-3 SOT89-3 CE VOUT NC 5 VSS 4 1 2 3 VIN Vss CE FBP1*1-4 SOT23-5 脚位功能说明 PIN 脚位 SOT23-3 PIN 脚位 SOT89-3 PIN 脚位 FBP1*1-4 PIN 脚位 SOT23-5 符号名 功能说明 3 2 4 1 VIN 电压输入端 1 1 2 2 Vss 地 3 3 CE 使能 4 NC 空脚 5 VOUT 电压输出端 2 3 1 芯片功能示意图 VIN VOUT 限流保护 电压基准 热关断 + R1 R2 CE 使能模块 CE 有源 放电 VSS V04 www.microne.com.cn Page 3 of 12 ME6230 绝对最大额定值 参数 符号 范围 单位 VIN 引脚电压范围 VIN -0.3~6.5 V CE 引脚电压范围 VCE VIN -0.3~ VIN+0.3 V VOUT 引脚电压范围 VOUT VIN -0.3~ VIN+0.3 V VOUT 引脚电流范围 IOUT 600 mA SOT23-3 0.54 SOT89-3 封装功耗 1.25 Pd 封装热阻（结到环境） W FBP1*1-4 0.5 SOT23-5 0.6 SOT23-3 230 SOT89-3 FBP1*1-4 θJA SOT23-5 100 ℃/W 250 210 工作环境温度范围 TOpr -40~+85 ℃ 储存温度范围 Tstg -55~+150 ℃ 结温范围 TJ -40~+150 ℃ 注意：绝对最大额定值是本产品能够承受的最大物理伤害极限值，请在任何情况下勿超出该额定值。 V04 www.microne.com.cn Page 4 of 12 ME6230 电气参数 测试条件：VIN=VOUT+1V，VCE = VIN，Ta=25℃，除特别指定。 参数 符号 条件 最小值 典型值 最大值 单位 1.8 - 5.5 V 工作电压 VIN 输出电压 VOUT(E) (Note 2) IOUT=10mA, VIN= VOUT+1V X 0.99 VOUT(T) (Note 1) X 1.01 V 最大输出电流 IOUTMAX VIN= VOUT+1V - 400 - mA 负载特性 ∆VOUT VIN= VOUT+1V , 1mA≤IOUT≤100mA - 7 20 mV 1.8V≤VOUT＜2.5V - 180 - 2.5V≤VOUT＜3.0V - 130 - 3.0V≤VOUT - 110 - 1.8V≤VOUT＜2.5V - 340 - 2.5V≤VOUT＜3.0V - 250 - 3.0V≤VOUT - 220 - 压差(Note 3) IOUT =100mA 压差(Note 3) IOUT =200mA VDIF VDIF mV mV 静态电流 ISS VIN= VOUT+1V - 1.8 3.6 μA 关断电流 ICEL VCE＝0V - 0 0.2 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =30mA VOUT+1V ≤VIN≤5.5V - 0.035 - %/V 输出限流 ILIM 最大输出电流 - 510 - mA CE端“高”电平 VCEH 开启 1.5 - - V CE端“低”电平 VCEL 关断 - - 0.5 V 有源输出放电电阻 RDIS VCE
