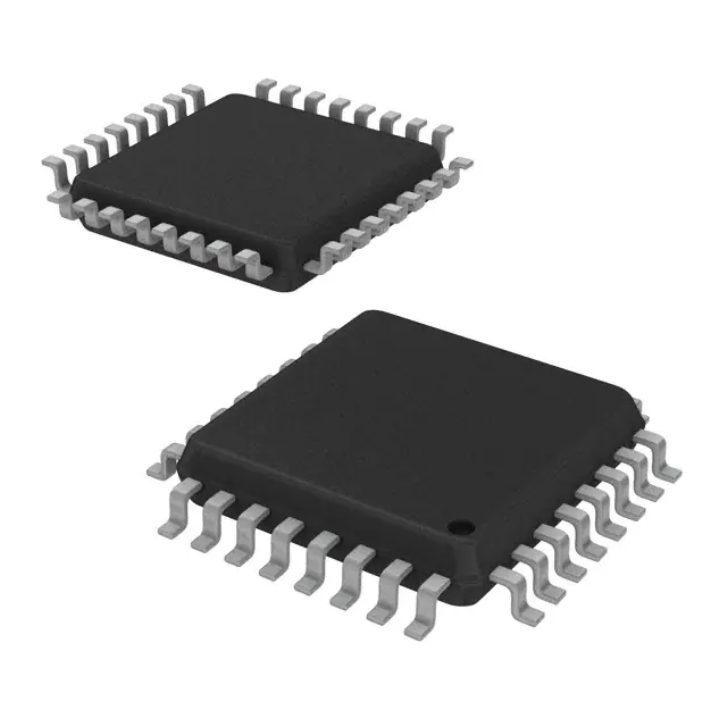

N32G031K8L7

N32G031K8L7

  • 厂商:

    NATIONS(国民技术)

  • 封装:

    LQFP32_7X7MM

  • 描述:

    微控制器 LQFP32_7X7MM 32位ARM Cortex-M0内核 48MHz 闪存:64KB RAM:8KB 1.8~5.5V

  • 数据手册
  • 价格&库存
N32G031K8L7 数据手册
N32G031 x6/x8 数据手册 N32G031系列采用 32 bit ARM Cortex-M0内核,最高工作主频48MHz,集成多达64KB Flash,8KB SRAM, 1x12bit 1Msps ADC,1xOPAMP,1xCOMP,集成多路U(S)ART、I2C、SPI 关键特性  内核 CPU ― 32 位 ARM Cortex-M0 内核,单周期硬件乘法指令 ― 最高主频 48MHz  加密存储器 ― 高达 64KByte 片内 Flash,支持加密存储,支持硬件 ECC 校验,10 万次擦写次数,10 年数据保持 ― 8KByte 片内 SRAM,支持硬件奇偶校验  低功耗管理 ― Stop 模式:RTC Run,最大 8KByte Retention SRAM 保持,CPU 寄存器保持,所有 IO 保持 ― Power Down 模式:支持 3 路 IO 唤醒  时钟 ― HSE:4MHz~20MHz 外部高速晶体 ― LSE:32.768KHz 外部低速晶体 ― HSI:内部高速 RC OSC 8MHz ― LSI:内部低速 RC OSC 30KHz ― 内置高速 PLL ― 支持 1 路时钟输出,可配置为可配置系统时钟、HSE、HSI 或 PLL 后分频输出  复位 ― 支持上电/掉电/外部引脚复位 ― 支持可编程的低电压检测及复位 ― 支持看门狗复位  通信接口 ― 3 个 U(S)ART 接口, 最高速率达 3 Mbps,其中 2 个 USART 接口(支持 1xISO7816,1xIrDA,LIN),其 中 1 路支持低功耗特性(LPUART,此模式下最高通讯速率 9600bps),可唤醒 Stop 模式 ― 2 个 SPI 接口,速率高达 18 MHz,其中 1 个与 I2S 复用 ― 2 个 I2C 接口,速率高达 1 MHz,主从模式可配,从机模式下支持双地址响应  模拟接口 ― 1 个 12bit 1Msps 高速 ADC,多达 12 路外部单端输入通道 ― 1 个运算放大器,内置最大 32 倍可编程增益放大 ― 1 个高速模拟比较器,内置 64 级可调比较基准  最大支持 40 个支持复用功能的 GPIOs 1  1 个高速 5 通道 DMA 控制器,通道源地址及目的地址任意可配  RTC 实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准  1 路蜂鸣器,支持互补输出,驱动能力最大 16mA  定时计数器 ― 2 个 16bit 高级定时计数器,支持输入捕获,互补输出 ,正交编码输入等功能;每个定时器有 4 个独立的 通道,其中 3 个通道支持 6 路互补 PWM 输出 ― 1 个 16bit 通用定时计数器,定时器有 4 个独立通道,支持输入捕获/输出比较/PWM 输出 ― 1 个 16bit 基础定时计数器 ― 1 个 16bit 低功耗定时计数器 ― 1x 24bit SysTick ― 1x 7bit 窗口看门狗(WWDG) ― 1x 12bit 独立看门狗( IWDG)  编程方式 ― 支持 SWD 在线调试接口 ― 支持 UART Bootloader  硬件除法器 HDIV 和均方根 SQRT 加速  安全特性 ― Flash 存储加密 ― CRC16/32 运算 ― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2) ― 支持时钟失效监测,防拆监测  96 位 UID 及 128 位 UCID  工作条件 ― 工作电压范围:1.8V~5.5V ― 工作温度范围:-40℃~105℃ ― ESD:±4KV(HBM 模型), ±1KV(CDM 模型)  封装 ― UFQFPN20(3mm x 3mm) ― TSSOP20(6.5mm x 4.4mm) ― QFN32(4mm x 4mm) ― QFN32(5mm x 5mm) ― LQFP32(7mm x 7mm) ― LQFP48(7mm x 7mm) ― TQFP48(7mm x 7mm)  订购型号 2 系列 N32G031x6 N32G031x8 型号 N32G031F6U7, N32G031F6S7, N32G031K6L7, N32G031K6Q7, N32G031K6Q7-1, N32G031F8U7, N32G031F8S7, N32G031K8L7, N32G031K8Q7, N32G031K8Q7-1, N32G031C8L7, N32G031C8T7, 3 目 录 1 产品简介 ..................................................................................................................................................................... 5 命名规则 ............................................................................................................................................................. 6 器件一览 ............................................................................................................................................................. 7 2 功能简介 ..................................................................................................................................................................... 9 处理器内核 ......................................................................................................................................................... 9 存储器 ................................................................................................................................................................. 9 2.2.1 嵌入式闪存存储器......................................................................................................................................... 9 2.2.2 嵌入式SRAM ............................................................................................................................................... 10 2.2.3 嵌套的向量式中断控制器(NVIC) .............................................................................................................. 10 扩展中断/事件控制器(EXTI) .......................................................................................................................... 10 时钟系统 ........................................................................................................................................................... 10 启动模式 ........................................................................................................................................................... 11 供电方案 ........................................................................................................................................................... 11 可编程电压监测器 ........................................................................................................................................... 12 低功耗模式 ....................................................................................................................................................... 12 直接存储器存取(DMA) ................................................................................................................................... 12 实时时钟(RTC) ................................................................................................................................................ 12 定时器和看门狗 ............................................................................................................................................... 13 2.11.1 基本定时器-TIM6 ................................................................................................................................... 13 2.11.2 通用定时器(TIM3) .................................................................................................................................. 13 2.11.3 低功耗定时器(LPTIM)............................................................................................................................ 14 2.11.4 高级控制定时器(TIM1和TIM8) ............................................................................................................. 15 2.11.5 系统时基定时器(Systick) ........................................................................................................................ 15 2.11.6 看门狗定时器(WDG) .............................................................................................................................. 16 I2C总线接口 ..................................................................................................................................................... 16 通用同步/异步收发器(USART) ...................................................................................................................... 17 串行外设接口(SPI) .......................................................................................................................................... 19 串行音频接口(I2S) ........................................................................................................................................... 20 通用输入输出接口(GPIO) ............................................................................................................................... 20 模拟/数字转换器(ADC) ................................................................................................................................... 21 运算放大器(OPAMP) ...................................................................................................................................... 22 模拟比较器(COMP) ......................................................................................................................................... 22 温度传感器(TS)................................................................................................................................................ 23 蜂鸣器(BEEPER) ............................................................................................................................................. 23 HDIV和SQRT................................................................................................................................................... 23 循环冗余校验计算单元(CRC) ........................................................................................................................ 23 唯一设备序列号(UID) ..................................................................................................................................... 23 串行SWD调试口(SWD) .................................................................................................................................. 24 3 引脚定义和描述........................................................................................................................................................ 25 3.1.1 3.1.2 3.1.3 3.1.4 3.1.5 3.1.6 3.1.7 封装示意图 ....................................................................................................................................................... 25 LQFP48 ......................................................................................................................................................... 25 TQFP48......................................................................................................................................................... 26 LQFP32 ......................................................................................................................................................... 27 QFN32 (5mx5m) ........................................................................................................................................... 28 QFN32 (4mx4m) ........................................................................................................................................... 29 UFQFPN20 ................................................................................................................................................... 30 TSSOP20 ...................................................................................................................................................... 31 1 / 77 引脚复用定义 ................................................................................................................................................... 32 4 电气特性 ................................................................................................................................................................... 38 测试条件 ........................................................................................................................................................... 38 最小和最大数值........................................................................................................................................... 38 典型数值 ...................................................................................................................................................... 38 典型曲线 ...................................................................................................................................................... 38 负载电容 ...................................................................................................................................................... 38 引脚输入电压 .............................................................................................................................................. 38 供电方案 ...................................................................................................................................................... 39 电流消耗测量 .............................................................................................................................................. 40 绝对最大额定值 ............................................................................................................................................... 40 工作条件 ........................................................................................................................................................... 41 4.3.1 通用工作条件 .............................................................................................................................................. 41 4.3.2 上电和掉电时的工作条件 ........................................................................................................................... 41 4.3.3 内嵌复位和电源控制模块特性 ................................................................................................................... 41 4.3.4 内置的参考电压........................................................................................................................................... 43 4.3.5 供电电流特性 .............................................................................................................................................. 43 4.3.6 外部时钟源特性........................................................................................................................................... 45 4.3.7 内部时钟源特性........................................................................................................................................... 49 4.3.8 低功耗模式唤醒时间................................................................................................................................... 49 4.3.9 PLL特性 ....................................................................................................................................................... 50 4.3.10 FLASH存储器特性 ................................................................................................................................. 50 4.3.11 绝对最大值(电气敏感性)........................................................................................................................ 51 4.3.12 I/O端口特性 ............................................................................................................................................. 51 4.3.13 NRST引脚特性 ........................................................................................................................................ 54 4.3.14 TIM定时器特性 ....................................................................................................................................... 55 4.3.15 I2C接口特性 ............................................................................................................................................ 55 4.3.16 SPI/I2S接口特性 ...................................................................................................................................... 57 4.3.17 12位模数转换器(ADC)电气参数 ........................................................................................................... 61 4.3.18 运算放大器(OPAMP)电气参数 .............................................................................................................. 63 4.3.19 比较器(COMP)电气参数 ........................................................................................................................ 64 4.3.20 温度传感器(TS)特性 ............................................................................................................................... 64 4.1.1 4.1.2 4.1.3 4.1.4 4.1.5 4.1.6 4.1.7 5 封装尺寸 ................................................................................................................................................................... 65 LQFP48 ............................................................................................................................................................. 65 TQFP48 ............................................................................................................................................................. 66 LQFP32 ............................................................................................................................................................. 67 QFN32 (5MX5M) ............................................................................................................................................... 68 QFN32 (4MX4M) ............................................................................................................................................... 69 UFQFPN20 ....................................................................................................................................................... 70 TSSOP20 ........................................................................................................................................................... 71 丝印说明 ........................................................................................................................................................... 72 6 版本历史 ................................................................................................................................................................... 73 7 声明 ........................................................................................................................................................................... 74 2 / 77 表目录 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 1-1 N32G031系列资源配置(1) .................................................................................................................................... 7 1-2 N32G031系列资源配置(2) .................................................................................................................................... 8 2-1 定时器功能比较 .................................................................................................................................................... 13 3-1 管脚定义 ................................................................................................................................................................ 32 4-1 电压特性 ................................................................................................................................................................ 40 4-2 电流特性 ................................................................................................................................................................ 40 4-3 温度特性 ................................................................................................................................................................ 41 4-4 通用工作条件 ........................................................................................................................................................ 41 4-5 上电和掉电时的工作条件 .................................................................................................................................... 41 4-6 内嵌复位和电源控制模块特性 ............................................................................................................................ 41 4-7 内置的参照电压 .................................................................................................................................................... 43 4-8 运行模式下的最大电流消耗,数据处理代码从内部闪存中运行..................................................................... 43 4-9 运行模式下的最大电流消耗,数据处理代码从内部RAM中运行 ................................................................... 44 4-10 睡眠模式下的最大电流消耗,代码运行在FLASH或RAM中 ........................................................................... 44 4-11 停机和待机模式下的典型消耗 .......................................................................................................................... 44 4-12 运行模式下的典型电流消耗,数据处理代码从内部FLASH中运行 ................................................................ 45 4-13 睡眠模式下的典型电流消耗,数据处理代码从内部FLASH或RAM中运行 ................................................... 45 4-14 高速外部用户时钟特性 ...................................................................................................................................... 45 4-15 低速外部用户时钟特性 ...................................................................................................................................... 46 4-16 HSE 4~20MHZ振荡器特性(1)(2).......................................................................................................................... 47 4-17 LSE振荡器特性(FLSE=32.768KHZ)(1) .............................................................................................................. 48 4-18 HSI振荡器特性(1)(2) ............................................................................................................................................ 49 4-19 LSI振荡器特性(1) ............................................................................................................................................... 49 4-20 低功耗模式的唤醒时间 ...................................................................................................................................... 49 4-21 PLL特性 ............................................................................................................................................................. 50 4-22 闪存存储器特性 .................................................................................................................................................. 50 4-23 闪存存储器寿命和数据保存期限 ...................................................................................................................... 50 4-24 ESD绝对最大值 ................................................................................................................................................. 51 4-25 电气敏感性 .......................................................................................................................................................... 51 4-26 I/O静态特性 ....................................................................................................................................................... 51 4-27 输入输出交流特性 .............................................................................................................................................. 52 4-28 NRST引脚特性 .................................................................................................................................................. 54 4-29 TIMX(1)特性........................................................................................................................................................ 55 4-30 I2C接口特性 ....................................................................................................................................................... 56 4-31 SPI特性(4) ........................................................................................................................................................... 57 4-32 I2S特性(1) ............................................................................................................................................................ 60 4-33 ADC特性 ............................................................................................................................................................ 61 4-34 ADC精度 – 局限的测试条件(1)(2) ..................................................................................................................... 62 4-35 OPAMP特性 ...................................................................................................................................................... 63 4-36 COMP特性 ......................................................................................................................................................... 64 4-37 温度传感器特性 .................................................................................................................................................. 64 3 / 77 图目录 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 1-1 N32G031系列框图................................................................................................................................................. 5 1-2 N32G031系列订货代码信息图示 ......................................................................................................................... 6 2-1 存储器映射图 .......................................................................................................................................................... 9 2-2 时钟树 .................................................................................................................................................................... 11 3-1 N32G031系列LQFP48引脚分布 ......................................................................................................................... 25 3-2 N32G031系列TQFP48引脚分布 ......................................................................................................................... 26 3-3 N32G031系列LQFP32引脚分布 ......................................................................................................................... 27 3-4 N32G031系列QFN32(5MX5M)引脚分布 ............................................................................................................ 28 3-5 N32G031系列QFN32(4MX4M)引脚分布 ............................................................................................................ 29 3-6 N32G031系列UFQFPN20引脚分布 ................................................................................................................... 30 3-7 N32G031系列TSSOP20引脚分布 ....................................................................................................................... 31 4-1 引脚的负载条件 .................................................................................................................................................... 38 4-2 引脚输入电压 ........................................................................................................................................................ 39 4-3 供电方案 ................................................................................................................................................................ 39 4-4 电流消耗测量方案 ................................................................................................................................................ 40 4-5 外部高速时钟源的交流时序图 ............................................................................................................................ 46 4-6 外部低速时钟源的交流时序图 ............................................................................................................................ 47 4-7 使用8MHZ晶体的典型应用 .................................................................................................................................. 48 4-8 使用32.768KH晶体的典型应用 ............................................................................................................................ 48 4-9 输入输出交流特性定义 ........................................................................................................................................ 54 4-10 建议的NRST引脚保护 ........................................................................................................................................ 54 4-11 I2C总线交流波形和测量电路(1) ........................................................................................................................ 57 4-12 SPI时序图 – 从模式和CPHA=0 ....................................................................................................................... 58 4-13 SPI时序图 – 从模式和CPHA=1(1).................................................................................................................... 59 4-14 SPI时序图 – 主模式(1) ...................................................................................................................................... 59 4-15 I2S从模式时序图(飞利浦协议)(1) ...................................................................................................................... 61 4-16 I2S主模式时序图(飞利浦协议)(1) ...................................................................................................................... 61 4-17 使用ADC典型的连接图...................................................................................................................................... 63 5-1 LQFP48封装尺寸................................................................................................................................................. 65 5-2 TQFP48封装尺寸................................................................................................................................................. 66 5-3 LQFP32封装尺寸................................................................................................................................................. 67 5-4 QFN32(5MX5M)封装尺寸 .................................................................................................................................... 68 5-5 QFN32(4MX4M)封装尺寸 .................................................................................................................................... 69 5-6 UFQFPN20封装尺寸 ........................................................................................................................................... 70 5-7 TSOP20封装尺寸................................................................................................................................................. 71 5-8 丝印说明图 ............................................................................................................................................................ 72 4 / 77 1 产品简介 N32G031系列微控制器产品采用32位ARM Cortex®-M0内核,最高工作主频48MHz,集成高达64KB加密存储 Flash,最大8KB SRAM; 内置一个高速AHB总线,二个低速外设总线APB及总线矩阵,最多支持40个通用 I/O,提供丰富的高性能模拟接口,包括1个12位1Msps ADC,最多支持12个外部输入通道、1路独立的运算 放大器、1个高速比较器,同时提供多种数字通信接口,包括3个U(S)ART、2个I2C、2个SPI、1个I2S。 N32G031系列产品可稳定工作于-40°C至+105°C的温度范围,供电电压1.8V至5.5V,提供多种功耗模式供用 户选择,符合低功耗应用的要求。该系列产品提供包括从20脚至48脚的不同封装形式,根据不同的封装形 式,器件中的外设配置不尽相同。 N32G031系列微控制器适合于手机移动设备、家电应用、电机控制、平衡车、电源管理系统等多种应用场景, 图 1-1给出了该系列产品的总线框图。 图 1-1 SW Flash Control Max:48MHz Flash N32G031系列框图 SRAM AHB Sytem Bus1 HDIV SQRT RCC CRC Cortex-M0 Fmax:48MHz Core NVIC AHB Bus Matrix ADC System Bus DMA DMA AHB System Bus2 AFIO GPIOD GPIOF GPIOA IWDG USART1 WWDG GPIOB APB2 GPIOC EXTI RTC SPI2 GPIOC OPA GPIOE TIM1 GPIOD COMP Max:48MHz GPIOB AFIO PWR SPI1/I2S1 APB1 GPIOA Max:48MHz EXTI TIM3 LPTIM USART2 LPUART I2C1 GPIOF TIM8 GPIOE TIM6 BEEPER GPIOG 5 / 77 I2C2 命名规则 图 1-2 N 32 G 0 N32G031系列订货代码信息图示 31 C 8 L 7 R 公司简称 Nationstech MCU位宽 包装 32bit T :托盘 R:卷带 产品种类 General Purpose 温度范围 MCU内核 7 : -40°C~105°C 0 = ARM Cortex-M0 封装类型 产品系列 L T Q S U 31 = Value line 管脚数 F = 20 Pins K = 32 Pins C = 48 Pins = = = = = LQFP TQFP QFN TSSOP UFQFPN 容量大小 6 = 8 = 6 / 77 32K Flash 64K Flash 器件一览 表 1-1 N32G031系列资源配置(1) 器件型号 N32G031 F8U7 N32G031 F8S7 N32G031 K8Q7 N32G031 K8Q7-1 N32G031 K8L7 N32G031 C8L7 N32G031 C8T7 Flash 容量(KB) 64 64 64 64 64 64 64 SRAM 容量(KB) 8 8 8 8 8 8 8 CPU 频率 ARM Cortex-M0 @48MHz 工作环境 1.8~5.5V/-40~105℃ 通用 1 高级 2 基本 1 LPTIM 1 RTC 1 SPI 2 I2S 1 I2C 2 USART 2 LPUART 1 定时器 通讯 接口 GPIO 16 28 DMA Number of Channels 26 40 5 12bit ADC 1x12bit 1x12bit 1x12bit 1x12bit Number of channels 7Channel 9Channel 10Channel 12Channel OPA/COMP 1/1 Beeper 1 算法支持 CRC16/CRC32 安全保护 读写保护(RDP/WRP)、存储加密 封装 UFQFPN20 TSSOP20 QFN32 QFN32 (5mx5m) (4mx4m) 7 / 77 LQFP32 LQFP48 TQFP48 表 1-2 N32G031系列资源配置(2) 器件型号 N32G031 F6U7 N32G031 F6S7 N32G031 K6Q7 N32G031 K6Q7-1 N32G031 K6L7 Flash 容量(KB) 32 32 32 32 32 SRAM 容量(KB) 8 8 8 8 8 CPU 频率 ARM Cortex-M0 @48MHz 工作环境 1.8~5.5V/-40~105℃ 通用 1 高级 2 基本 1 LPTIM 1 RTC 1 SPI 2 I2S 1 I2C 2 USART 2 LPUART 1 定时器 通讯接口 GPIO 16 28 DMA Number of Channels 26 5 12bit ADC 1x12bit 1x12bit 1x12bit Number of channels 7Channel 9Channel 10Channel OPA/COMP 1/1 Beeper 1 算法支持 CRC16/CRC32 安全保护 读写保护(RDP/WRP)、存储加密 封装 UFQFPN20 TSSOP20 8 / 77 QFN32 QFN32 (5mx5m) (4mx4m) LQFP32 2 功能简介 处理器内核 N32G031系列集成了最新一代嵌入式ARM Cortex®-M0处理器 存储器 N32G031系列器件包含嵌入式加密闪存(Flash)存储器、嵌入式SRAM,下图 2-1为存储器地址映射图。 图 2-1 存储器映射图 0xE010_0000 – 0xFFFF_FFFF Reserved Vendor Specific 511MB Cortex-M0 Peripheral 1MB ROM Table Reserved NVIC/SCS Reserved BPU DWT Reserved AHB 0xE00F_F000 – 0xE00F_FFFF 0xE000_F000 – 0xE00F_EFFF 0xE000_E000 – 0xE000_EFFF 0xE000_3000 – 0xE000_DFFF 0xE000_2000 – 0xE000_2FFF 0xE000_1000 – 0xE000_1FFF 0xE000_0000 – 0xE000_0FFF 0x4002_8400 – 0x5FFF_FFFF 0x4001_8000 – 0x4002_83FF 0x4001_5800 – 0x4001_7FFF 0x4001_0000 – 0x4001_57FF 0x4000_7800 – 0x4000_FFFF 0x4000_0000 – 0x4000_77FF 2GB APB2 Reserved Reserved AHB Peripheral Reserved APB2 Peripheral Reserved APB1 Peripheral 0x2002_0000 – 0x3FFF_FFFF Reserved 0x2000_0000 – 0x2000_1FFF SRAM 0x1FFF_F610 – 0x1FFF_FFFF 0x1FFF_F600 – 0x1FFF_F60F 0x1FFF_0C00 – 0x1FFF_F5FF 0x1FFF_0000 – 0x1FFF_0BFF 0x0801_0000 – 0x1FFE_FFFF 0x0800_0000 – 0x0800_FFFF 0x0001_0000 – 0x07FF_FFFF 0x0000_0000 – 0x0000_FFFF Reserved OptionBytes Reserved SystemMemory Reserved FLASH Reserved Aliased to Flash/SystemMemory/SRAM SRAM 0.5GB APB1 Peripheral 0.5GB CODE 0.5GB Reserved HDIV Reserved CRC Reserved FLASH Reserved RCC Reserved ADC SQRT DMA Reserved 0x4002_8400 – 0x5FFF_FFFF 0x4002_8000 – 0x4002_83FF 0x4002_3400 – 0x4002_7FFF 0x4002_3000 – 0x4002_33FF 0x4002_2400 – 0x4002_2FFF 0x4002_2000 – 0x4002_23FF 0x4002_1400 – 0x4002_1FFF 0x4002_1000 – 0x4002_13FF 0x4002_0C00 – 0x4002_0FFF 0x4002_0800 – 0x4002_0BFF 0x4002_0400 – 0x4002_07FF 0x4002_0000 – 0x4002_03FF 0x4001_8000 – 0x4001_FFFF Reserved SPI2 Reserved USART1 TIM8 Reserved TIM1 Reserved SPI1_I2S1 GPIOF Reserved GPIOC GPIOB GPIOA EXTI AFIO 0x4001_4800 – 0x4001_7FFF 0x4001_4400 – 0x4001_47FF 0x4001_3C00 – 0x4001_43FF 0x4001_3800 – 0x4001_3BFF 0x4001_3400 – 0x4001_37FF 0x4001_3000 – 0x4001_33FF 0x4001_2C00 – 0x4001_2FFF 0x4001_2400 – 0x4001_2BFF 0x4001_2000 – 0x4001_23FF 0x4001_1C00 – 0x4001_1FFF 0x4001_1400 – 0x4001_1BFF 0x4001_1000 – 0x4001_13FF 0x4001_0C00 – 0x4001_0FFF 0x4001_0800 – 0x4001_0BFF 0x4001_0400 – 0x4001_07FF 0x4001_0000 – 0x4001_03FF Reserved PWR Reserved I2C2 I2C1 Reserved LPUART USART2 Reserved IWDG WWDG RTC COMP OPA Reserved TIM6 LPTIM Reserved TIM3 BEEPER 0x4000_7400 – 0x4000_77FF 0x4000_7000 – 0x4000_73FF 0x4000_5C00 – 0x4000_6FFF 0x4000_5800 – 0x4000_5BFF 0x4000_5400 – 0x4000_57FF 0x4000_4C00 – 0x4000_53FF 0x4000_4800 – 0x4000_4BFF 0x4000_4400 – 0x4000_47FF 0x4000_3400 – 0x4000_43FF 0x4000_3000 – 0x4000_33FF 0x4000_2C00 – 0x4000_2FFF 0x4000_2800 – 0x4000_2BFF 0x4000_2400 – 0x4000_27FF 0x4000_2000 – 0x4000_23FF 0x4000_1400 – 0x4000_1FFF 0x4000_1000 – 0x4000_13FF 0x4000_0C00 – 0x4000_0FFF 0x4000_0800 – 0x4000_0BFF 0x4000_0400 – 0x4000_07FF 0x4000_0000 – 0x4000_03FF 2.2.1 嵌入式闪存存储器 片内集成从 32K到64K字节嵌入式闪存(FLASH),用于存放程序和数据,页面大小 512byte,支持页擦除、 字写、字读、半字读、字节读操作。 支持存储加密保护,写入自动加密、读出自动解密(包括程序执行操作)。 9 / 77 2.2.2 嵌入式SRAM 片内集成多达8K字节的内置SRAM,同时在STOP低功耗模式下可以保持数据。 2.2.3 嵌套的向量式中断控制器(NVIC) 嵌套向量中断控制器(NVIC)和处理器核的接口紧密相连,可以实现低延迟的中断处理和高效地处理晚到 的中断。嵌套向量中断控制器管理着包括内核异常等中断。  32个可屏蔽中断通道(不包含16个Cortex®-M0的中断线);  4个可编程的优先等级(使用了2位中断优先级);  低延迟的异常和中断处理;  电源管理控制;  系统控制寄存器的实现; 该模块以最小的中断延迟提供灵活的中断管理功能。 扩展中断/事件控制器(EXTI) 扩展中断/事件控制器包含24个产生中断/事件触发的边沿检测电路。每条输入线可以独立地配置为事件或中 断,以及上升沿、下降沿或者双边沿3种触发类型,也可以独立地被屏蔽。挂起寄存器保持着状态线的中断 请求,可通过在挂起寄存器的对应位写’1’,清除中断请求。 时钟系统 器件提供多种时钟供用户选择,包括内部高速RC振荡器HSI(8MHz),内部低速时钟LSI(30KHz),外部 高速时钟HSE(4MHz~20MHz),外部低速时钟(32.768KHz),PLL。 不同的时钟源可被用来驱动系统时钟(SYSCLK):  HSI振荡器时钟  HSE振荡器时钟  PLL时钟  LSI振荡器时钟  LSE振荡器时钟 2个二级时钟源:  30KHz低速内部RC,可以用于驱动独立看门狗和通过程序选择驱动RTC、LPTIMER和LPUART。用于 从停止模式下自动唤醒系统。  32.768KHz低速外部晶体也可通过程序选择用来驱动RTC、LPTIMER和LPUART。  当不被使用时,任一个时钟源都可被独立地启动或关闭,由此优化系统功耗。 复位时内部HSI时钟被设置为默认的CPU时钟,随后用户可以选择外部具有失效监控功能的HSE时钟;当检 测到外部时钟失效时,它将被隔离,系统将自动地切换到HSI,如果使能了中断,软件可以接收到相应的中 断。同样,在需要时可以采取对PLL时钟安全的中断管理(如当一个间接使用的外部振荡器失效时)。 用户可通过多个预分频器配置AHB、APB(APB1和APB2)域的频率。AHB域、APB1域和APB2域的最大允 许频率是48MHz。图 2-2为时钟树框图。 10 / 77 图 2-2 时钟树 Clock Tree Legend: HSE = High-speed external clock signal HSI = High-speed internal clock signal LSE = Low-speed external clock signal LSI = Low-speed internal clock signal ADC1MSEL HSE ADC 1M Prescaler /1/2/…/32 HSI ADC_CLK 1M FLASH_CLK to Flash programming I2S_CLK ADC PLL prescaler /1/2/…/256 SCLKSW LSE HSI RC 8MHz OSC_IN ADC_CLK ADC_HCLK ADCPLLPRES[4] ADC HCLK prescaler CKMOD(ADC_CTRL3) /1/2/…/32 FCLK LSI PLLMULFCT OSC_OUT ADC_PLLCLK PLL HSE OSC 4~20MHz PLLSRC CPU AHB BUS HCLK HSI PLLCLK SYSCLK 48MHz MAX AHB HCLK Prescaler /1/2/…/512 HSE PREDIV & POSTDIV /8 DMA_CLK/CRC_CLK APB1 Prescaler /1/2/4/8/16 CLKSSEN SysTick 48MHz MAX PCLK1 to APB1 peripherals HSE OSC32_OUT OSC32_IN LSE OSC 32.768KHz LSI RC 30KHz TIM 3/6 If(APB1 Prescaler = 1) x1 else x2 /128 LSE RTC_CLK APB2 Prescaler RTCSEL LSI IWDG_CLK TIM3/6_CLK 48MHz MAX /1/2/4/8/16 PCLK2 to APB2 peripherals TIM 1/8 If(APB2 Prescaler = 1) x1 SYSCLK else x2 TIM1/8_CLK SYSCLK HSI HSE SYSCLK LSI LSE PLL MCOPRES Prescaler /2/3/4/.../15 MCO TIMCLKSEL PLLCLK MCO APB1_PCLK HSI HSE LSI LSE SYSCLK APB1_PCLK HSI HSE LSI LSE CMP_OUT LPUART_CLK LPTIM_CLK 启动模式 在启动时,通过BOOT0引脚及Flash系统区配置比特可以选择三种启动模式中的一种:  从程序闪存存储器(FLASH Memory)启动  从系统存储器(System Memory)启动  从内部SRAM启动 启动加载程序(Bootloader)存放于系统存储器中 供电方案  VDD区域:电压输入范围为1.8V~5.5V,主要为Main Regulator,IO及时钟复位系统提供电源输入。 11 / 77  VDDA区域:输入电压范围1.8V~5.5V,为大部分模拟外设供电,详细信息请参阅相关数据手册电气特 性部分。  VDDD区域:电压调节器为CPU, AHB, APB, SRAM, FLASH及大部分数字外设接口供电。  PWR作为整个器件的电源控制模块,主要功能是控制N32G031进入不同的电源模式以及可以被其他事 件或者中断唤醒。N32G031支持RUN、LPRUN、SLEEP、STOP和PD模式。 可编程电压监测器 内部集成了上电复位(POR)和掉电复位(PDR)电路,这部分电路始终处于工作状态,保证系统在供电超过1.8V 时工作;当VDD低于设定的阀值(VPOR/PDR)时,置器件于复位状态,而不必使用外部复位电路。器件中还 有一个可编程电压监测器(PVD),它监视VDD/VDDA供电并与阀值VPVD比较,当VDD低于或高于阀值 VPVD时将产生中断,中断处理程序可以发出警告信息。PVD功能需要通过程序开启。关于VPOR/PDR和 VPVD的值参考表 4-6。 低功耗模式 N32G031在系统复位或电源打开复位后处于运行模式。当CPU不需要运行时(例如在等待外部事件时),可 以使用几种低功耗模式来节省功耗。由用户选择在低功耗、短启动时间和可用的唤醒源之间选择最佳低功 耗模式。 N32G031四种低功耗模式特征:  LPRUN模式(低功耗运行模式,系统处于32.768KHz低频运行模式)  SLEEP模式(内核停止, 所有外围设备包括Cortex®-M0 核心外设,如NVIC, 系统滴答时钟(SysTick) 依然在运行)  STOP 模式 (大部分时钟被关闭,电压调节器仍运行在低功耗模式)  PD 模式 (VDDD掉电模式,VDD保持,3个WAKEUP IO及NRST可唤醒)  此外,运行模式下的功耗可以通过以下方法之一来降低:  降低系统时钟  关闭APB和AHB总线上未被使用的外设时钟  RUN模式下可选配置PWR_CTRL4.STBFLH,让FLASH进入深度待机模式;退出时,需要等待大约 10us后,才可以重新访问FLASH 直接存储器存取(DMA) 集成1个通用5个通道DMA控制器,可以管理存储器到存储器、外设到存储器和存储器到外设的数据传输; 每个通道都有专门的硬件DMA请求逻辑,同时可以由软件触发每个通道。可通过软件单独设置每个通道的 传输的长度、传输的源地址和目标地址。 DMA可以用于主要的外设:SPI、I2C、USART,通用、基本和高级控制定时器TIMx,I2S、ADC。 实时时钟(RTC) 实时时钟(RTC)具有一组独立连续计数的BCD定时器/计数器。在相应软件配置下,可提供日历的功能。 同时RTC提供两个可编程的闹钟中断。 12 / 77 两个32位寄存器包含十进制格式(BCD)表示亚秒、秒、分钟、小时(12或24小时格式)、星期几、日(几 号)、月和年。 亚秒值以二进制格式作为单独的32位寄存器提供。另外的32位寄存器包含可编程的秒、分钟、小时、星期几、 日、月和年。 RTC提供了在低功耗模式下自动唤醒的功能。 当GPIO上启用时间戳功能事件或侵入检测事件时,在寄存器中保存当前日历。 定时器和看门狗 N32G031支持最多2个高级控制定时器、1个通用定时器、1个基本定时器和1个低功耗定时器,以及2个看门 狗定时器和1个系统嘀嗒定时器。 下表比较了高级控制定时器、普通定时器和基本定时器的功能: 表 2-1 定时器功能比较 产生DMA请求 捕获/比较通 道 互补输 出 1~65536之间的任 意整数 可以 4 有 向上,向 下,向上/ 下 1~65536之间的任 意整数 可以 4 没有 16位 向上 1/2/4/8/16/32/64/128 不可以 2 没有 16位 向上 1~65536之间的任 意整数 可以 0 没有 定时器 计数器分辩率 计数器类型 预分频系数 TIM1 TIM8 16位 向上,向 下,向上/ 下 TIM3 16位 LPTIM TIM6 2.11.1 基本定时器-TIM6 基本定时器(TIM6)包含一个16位自动装载计数器,由可编程预分频器进行驱动。可以为通用定时器提供 时间基准。  基本定时器的主要主要功能如下:  16位自动重装载累加计数器;  16位可编程(可实时修改)预分频器,用于对输入的时钟按系数为1~65536之间的任意数值分频;  在更新事件(计数器溢出)时产生中断/DMA请求 2.11.2 通用定时器(TIM3) 内置了1个可同步运行的通用定时器(TIM3)。这个定时器有一个16位的自动加载递加/递减计数器、一个16位 的预分频器和4个独立的通道,每个通道都可用于输入捕获(用于测量脉冲宽度)、输出比较、PWM和单脉 冲模式输出;  通用定时器的主要功能包括:  16位向上、向下、向上/向下自动装载计数器; 13 / 77  16位可编程(可以实时修改)预分频器,计数器时钟频率的分频系数为1~65536之间的任意数值;  4个独立通道:  输入捕获;  输出比较;  PWM生成(边缘或中间对齐模式);  单脉冲模式输出;  使用外部信号控制定时器或多个定时器互连时的同步电路;  如下事件发生时产生中断/DMA:  更新:计数器向上溢出/向下溢出,计数器初始化(通过软件或者内部/外部触发);  触发事件(计数器启动、停止、初始化或者由内部/外部触发计数) ;  输入捕获;  输出比较;  支持针对定位的增量(正交)编码器和霍尔传感器电路;  触发输入作为外部时钟或者按周期的电流管理 2.11.3 低功耗定时器(LPTIM) LPTIM是一个16位定时器,能工作在极低的功耗下。得益于时钟源的多样性,LPTIM可以在除PD模式之外 的所有电源模式下运行。由于LPTIM可以在没有内部时钟源的情况下运行,因此它可以用作“脉冲计数器”, 这在某些应用程序中非常有用。此外,LPTIM具有从低功耗模式中唤醒系统的能力,这使得它适合以极低的 功耗实现“超时功能”监测。 LPTIM引入了一个灵活的时钟方案,提供了所需的功能和性能,同时最大化降低了功耗。  低功耗定时器的主要功能包括:  16位向上自动装载计数器;  3比特预分频器,8种分频因子(1、2、4、8、16、32、64、128);  丰富的时钟源:  内部时钟源:HSI,HSE,LSI,LSE,APB1和CMP_OUT六种时钟源;  通过LPTIM输入的外部时钟源(工作时无LP振荡器运行,用于脉冲计数器应用);  16位ARR自动装载寄存器;  16位比较器寄存器;  连续或者单触发模式;  可选的软件和硬件输入触发;  可编程的数字防抖滤波器;  可配置单脉冲或PWM输出;  IO电平极性可配置;  支持编码器模式; 14 / 77 2.11.4 高级控制定时器(TIM1和TIM8) 两个独立的高级定时器(TIM1/TIM8),每个定时器通过可编程预分频器驱动的16位自动装载计数器构成。 支持多种功能,包含测量输入信号的脉冲宽度(输入捕获),或者产生输出波形(输出比较、PWM、嵌入死区 时间的互补PWM输出等)。使用定时器预分频器和RCC时钟控制预分频器,可以实现脉冲宽度和波形周期从 几个微秒到几个毫秒的调节。每个定时器都是完全独立的,没有互相共享任何资源。  高级定时器的主要功能包括:  16位向上、向下、向上/下自动装载计数器;  16位可编程(可以实时修改)预分频器,计数器时钟频率的分频系数为1~65536之间的任意数值;  支持最高48Mhz作为定时器输入时钟;  多达4个独立通道:  输入捕获;  输出比较;  PWM生成(边缘或中间对齐模式);  单脉冲模式输出;  PWM触发ADC采样:  触发时间点在PWM整个周期内可软件配置。  死区时间可编程的互补输出;  使用外部信号控制定时器或多个定时器互联时的同步电路;  允许在指定数目的计数器周期之后更新定时器寄存器的重复计数器;  Break输入信号可以将定时器输出信号置于复位状态或者一个已知状态;  如下事件发生时产生中断/DMA:  更新:计数器向上溢出/向下溢出,计数器初始化(通过软件或者内部/外部触发) ;  触发事件(计数器启动、停止、初始化或者由内部/外部触发计数) ;  输入捕获;  输出比较;  Break信号输入;  支持针对定位的增量(正交)编码器和霍尔传感器电路;  触发输入作为外部时钟或者按周期的电流管理 在调试模式下,计数器可以被冻结,同时PWM输出被禁止,从而切断由这些输出所控制的开关。很多功能 都与标准的TIM定时器相同,内部结构也相同,因此高级控制定时器可以通过定时器链接功能与TIM定时器 协同操作,提供同步或事件链接功能。 2.11.5 系统时基定时器(Systick) 这个定时器是专用于实时操作系统,也可当成一个标准的递减计数器。  它具有下述特性:  24位的递减计数器  自动重加载功能 15 / 77  当计数器为0时能产生一个可屏蔽系统中断  可编程时钟源 2.11.6 看门狗定时器(WDG) 支持两个看门狗,独立看门狗(IWDG)和窗口看门狗(WWDG)。两个看门狗提供了更高的安全性、时间的精 确性和使用的灵活性。 独立看门狗(IWDG) 独立看门狗是基于一个12位的递减计数器和一个8位的预分频器,由独立的的低速RC振荡器驱动,即使主时 钟发生故障它也仍然有效,可工作在STOP模式。IWDG一旦被激活,如果不在设定的时间内喂狗(清除看 门狗计数器),则在计数器计数至0x000时产生复位,它可以用于在应用程序发生问题时复位整个系统,或 作为一个自由定时器为应用程序提供超时管理。通过选项字节可以配置成是软件或硬件启动看门狗。复位 和低功耗唤醒可配。 窗口看门狗(WWDG) 窗口看门狗通常被用来监测,由外部干扰或不可预见的逻辑条件造成的应用程序背离正常的运行序列而产 生的软件故障。除非递减计数器的值在T6位变成0前被刷新,看门狗电路在达到预置的时间周期时,会产生 一个MCU复位。在递减计数器达到窗口寄存器数值之前,如果7位的递减计数器数值(在控制寄存器中)被刷 新, 那么也将产生一个MCU复位。这表明递减计数器需要在一个有限的时间窗口中被刷新。  主要特点:  WWDG由APB1时钟分频后得到的时钟驱动;  可编程的自由运行递减计数器;  条件复位:  当递减计数器的值小于0x40,(若看门狗被启动)则产生复位;  当递减计数器在窗口外被重新装载,(若看门狗被启动)则产生复位;  如果启动了看门狗并且允许中断,当递减计数器等于0x40时产生早期唤醒中断(EWI),它可以被用 于重装载计数器以避免WWDG复位。 I2C总线接口 2个独立的I2C总线接口,它提供多主机功能,控制所有I2C总线特定的时序、协议、仲裁和定时。支持多种 通信速率模式(最高支持1MHz),支持DMA操作,同时与SMBus 2.0兼容。 I2C模块有多种用途,包括CRC码 的 生 成 和 校 验 、 SMBus( 系 统 管 理 总 线 — System Management Bus) 和 PMBus( 电 源 管 理 总 线 — Power Management Bus)。  I2C接口的主要功能描述如下:  多主机功能:该模块既可做主设备也可做从设备;  I2C主设备功能:   产生时钟;  产生起始和停止信号; I2C从设备功能:  可编程的地址检测;  I2C接口支持7位或10位寻址,7位从模式时支持双从地址响应能力; 16 / 77  停止位检测;  产生和检测7位/10位地址和广播呼叫;  支持不同的通讯速度;     标准速度(高达100 kHz);  快速(高达400 kHz);  快速+(高达1MHz); 状态标志:  发送器/接收器模式标志;  字节发送结束标志;  I2C总线忙标志; 错误标志:  主模式时的仲裁丢失;  地址/数据传输后的应答(ACK)错误;  检测到错位的起始或停止条件;  禁止拉长时钟功能时的上溢或下溢; 2个中断向量:  1个中断用于地址/数据通讯成功;  1个中断用于错误;  可选的拉长时钟功能  具单字节缓存器的DMA;  可配置的PEC(信息包错误检测)的产生或校验    发送模式中PEC值可以作为最后一个字节传输  用于最后一个接收字节的PEC错误校验 兼容SMBus 2.0  25 ms时钟低超时延时  10 ms主设备累积时钟低扩展时间  25 ms从设备累积时钟低扩展时间  带ACK控制的硬件PEC产生/校验  支持地址分辨协议(ARP) 兼容SMBus 通用同步/异步收发器(USART) N32G031系列产品中,集成了3个串行收发接口,包括2个通用同步/异步收发器(USART1、USART2),和1个 支持低功耗模式运行的通用异步收发器(LPUART)。这3个接口提供同/异步通信、支持IrDA SIR ENDEC传输 编解码、多处理器通信模式、单线半双工通信模式和LIN主/从功能。 USART1、USART2接口具有硬件的CTS和RTS信号管理、兼容ISO7816的智能卡模式和类SPI通信模式,所 17 / 77 有接口都可以使用DMA操作。  USART主要特性如下:  全双工的,异步通信;  NRZ标准格式;  分数波特率发生器系统,波特率可编程,用于发送和接收,最高达3Mbits/s  可编程数据字长度(8位或9位)  可配置的停止位,支持1或2个停止位;  LIN主发送同步断开符的能力以及LIN从检测断开符的能力,当USART硬件配置成LIN时,生成13 位断开符,检测10/11位断开符  输出发送时钟用于步传输;  IRDA SIR 编码器解码器,在正常模式下支持3/16位的持续时间;  智能卡模拟功能;  智能卡接口支持ISO7816-3标准里定义的异步智能卡协议;  智能卡用到的0.5和1.5个停止位;  单线半双工通信;  可配置的使用DMA的多缓冲器通信,在SRAM里利用集中式DMA缓冲接收/发送字节;  独立的的发送器和接收器使能位;  检测标志     接收缓冲器满  发送缓冲器空  传输结束标志 校验控制  发送校验位  对接收数据进行校验 四个错误检测标志;  溢出错误  噪音错误  帧错误  校验错误 10个带标志的USART中断源  CTS改变  LIN断开符检测  发送数据寄存器空  发送完成  接收数据寄存器满  检测到总线为空闲 18 / 77  溢出错误  帧错误  噪音错误  校验错误  多处理器通信,如果地址不匹配,则进入静默模式;  从静默模式中唤醒(通过空闲总线检测或地址标志检测)  两种唤醒接收器的方式:地址位(MSB,第9位),总线空闲  模式配置: USART modes USART1 USART2 LPUART 异步模式 支持 支持 支持 硬件流控制 支持 支持 不支持 多缓存通讯(DMA) 支持 支持 支持 多处理器通讯 支持 支持 支持 同步 支持 支持 不支持 智能卡 支持 支持 不支持 半双工(单线模式) 支持 支持 支持 IrDA 支持 支持 支持 LIN 支持 支持 支持 串行外设接口(SPI) 支持2个SPI接口,SPI允许芯片与外部设备以半/全双工、同步、串行方式通信。此接口可以被配置成主模式, 并为外部从设备提供通信时钟(SCK)。接口还能以多主配置方式工作。它可用于多种用途,包括使用一条双 向数据线的双线单工同步传输,还可使用CRC校验的可靠通信。  SPI接口的主要功能如下:  全双工同步传输;  带或不带第三根双向数据线的双线单工同步传输;  8或16位传输帧格式选择;  支持主模式或从模式;  支持多主模式;  主模式和从模式的快速通信;  主模式和从模式下均可以由软件或硬件进行NSS管理:主/从操作模式的动态改变;  可编程的时钟极性和相位;  可编程的数据顺序,MSB在前或LSB在前;  可触发中断的专用发送和接收标志;  SPI总线忙状态标志;  支持可靠通信的硬件CRC;  在发送模式下,CRC值可以被作为最后一个字节发送;  在全双工模式中对接收到的最后一个字节自动进行CRC校验; 19 / 77  可触发中断的主模式故障、过载以及CRC错误标志  支持DMA功能的单字节发送和接收缓冲器:产生发送和接受请求  接口最高速度:18Mbps 串行音频接口(I2S) I2S是一种4引脚的同步串行接口通讯协议,可以工作于主或从模式,可以配置为16位、24位或32位传输,亦 可配置为输入或输出通道,支持音频采样频率从8kHz到96kHz。它支持四种音频标准,包括飞利浦I2S标准, MSB和LSB对齐标准,以及PCM标准。 它在半双工通讯中,可以工作在主和从2种模式下。当它作为主设备时,通过接口向外部的从设备提供时钟 信号。  I2S接口的主要功能如下;  半双工通信(同一时刻仅发送或接收);  主或者从操作;  8位线性可编程预分频器,获得精确的音频采样频率(8KHz到96kHz);  数据格式可以是16位,24位或者32位;  音频信道固定数据包帧为16位(16位数据帧)或32位(16、24或32位数据帧);  可编程的时钟极性(稳定态);  从发送模式下的下溢标志位和主/从接收模式下的溢出标志位;  16位数据寄存器用来发送和接收,在通道两端各有一个寄存器;  支持的I2S协议:  I2S飞利浦标;  MSB对齐标准(左对齐);  LSB对齐标准(右对齐);  PCM标准(16位通道帧上带长或短帧同步或者16位数据帧扩展为32位通道帧);  数据方向总是MSB在先;  发送和接收都具有DMA能力;  主时钟可以输出到外部音频设备,比率固定为256xFs(Fs为音频采样频率) ; 通用输入输出接口(GPIO) GPIO(General purpose input/output)即通用型I/O,AFIO(Alternate-function input/output)即复用功能I/O。 芯片最多支持40个GPIO,共被分为4组(GPIOA/GPIOB/GPIOC/ GPIOF),A/B组每组16个端口,C组共3个, F组共5个。GPIO端口和其他的复用外设共用引脚,用户可以根据需求灵活配置。每个GPIO引脚都可以独立 配置成输出、输入或复用的外设功能端口。除了模拟输入引脚外,其他的GPIO引脚都有大电流通过能力。  GPIO主要特性描述如下:  GPIO端口可由软件分别配置成以下模式:  输入浮空  输入上拉 20 / 77  输入下拉  模拟功能  开漏输出及上/下拉可配  推挽式输出及上/下拉可配  推挽式复用功能及上/下拉可配  开漏复用功能及上/下拉可配  单独的位设置或位清除功能  所有IO支持外部中断功能  所有IO支持低功耗模式唤醒,上升或下降沿可配置  16个EXTI可用于SLEEP或STOP模式唤醒,所有I/O可复用为EXTI  PA0/PC13/PA2三个唤醒IO可用于PD模式唤醒,I/O滤波时间最大1us  支持软件重新映射I/O复用功能  支持GPIO锁定机制,复位方式清除锁定状态  每个I/O端口位可以任意编程,但必须按照32位字访问I/O端口寄存器(不允许16位半字或8位字节 访问)。 模拟/数字转换器(ADC) 12位ADC是一种高速逐次逼近型模拟数字转换器。它有多达15个通道,可测量12个外部和3个内部信号源。 各通道的A/D转换可以单次、连续、扫描或间断模式执行。ADC的结果可以左对齐或右对齐方式存储在16位 数据寄存器中;ADC的输入时钟不得超过18MHz。  ADC主要特性描述如下:  支持1个ADC,单端输入,可测量12个外部和4个内部信号源  支持12位分辨率,最高采样速率1MSPS  ADC时钟源分为工作时钟源、采样时钟源和计时时钟源  仅可配置AHB_CLK作为工作时钟源,最高可到48MHz  可配置PLL作为采样时钟源,最高可到18MHz,支持分频1,2,4,6,8,10,12,16,32,64,128,256  可配置AHB_CLK作为采样时钟源,最高可到18MHz,支持分频1,2,4,6,8,10,12,16,32  计时时钟用于内部计时功能,频率必须配置成1MHz  支持定时器触发ADC采样  转换结束、注入转换结束和发生模拟看门狗事件时产生中断  单次和连续转换模式  从通道0到通道N的自动扫描模式  带内嵌数据一致性的数据对齐  采样间隔可以按通道分别编程  规则转换和注入转换均有外部触发选项  间断模式 21 / 77  ADC供电要求:2.4V到5.5V  ADC输入范围:0 ≤ VIN ≤ VDDA  规则通道转换期间有DMA请求产生。 运算放大器(OPAMP) 内嵌1个独立的运算放大器,具有外部放大、内部跟随和可编程放大器(PGA)等多种工作模式(或兼具有内 部放大和外部滤波)。  主要功能如下:  支持轨到轨输入  OPA线性输出范围0.4V~VDDA-0.4V ;  可以配成独立的运放和可编程增益运放;  正向和反向输入复选;  OPAMP工作模式可以配置成:   独立模式(外部增益设置);  PGA模式,可编程增益设为2X、4X、8X、16X、32X;  跟随器模式; 内部连接的ADC通道用于运算放大器的输出信号测量。 模拟比较器(COMP) 内嵌1个比较器,可以用作单独的设备(比较器所有端口引到I/O上),也可以和定时器组合使用,在电机控 制场合可以与来自定时器的PWM输出配合形成逐周期电流控制。  比较器主要功能如下:  1个独立的比较器COMP,且为低功耗比较器(可以工作在LPRUN,SLEEP和STOP模式下)  内置一个64级可编程的参考输入比较电压源VREF  支持滤波时钟,滤波复位  输出极性可配置高、低  迟滞配置可配置无、低、中、高  比较结果可输出到I/O端口或触发定时器,用于捕获事件、OCREF_CLR事件、刹车事件、产生中断  输入通道可复选I/O端口、VREF  可配只读或读写,在锁定的情况下需要复位才能解锁  支持消隐(Blanking),可配置产生Blanking的消隐源  可通过产生中断的方式将系统从低功耗模式唤醒,COMP有STOP唤醒能力  可配置滤波窗口大小  可配置滤波阈值大小  可配置用于滤波的采样频率 22 / 77 温度传感器(TS) 温度传感器产生一个随温度线性变化的电压,转换范围在1.8V VINmax时,有一个正向注入电流;当VINVDD时,有一个正向注入电流;当VIN8MHz时启用PLL。 使能所有外设 关闭所有外设 48MHz 8.2 4.8 24MHz 5.0 3.3 8MHz 2.7 2.1 48MHz 7.6 4.3 24MHz 4.3 2.7 8MHz 2.1 1.5 单位 mA mA 表 4-13 睡眠模式下的典型电流消耗,数据处理代码从内部Flash或RAM中运行 典型值(1) 符号 IDD 条件 fHCLK 外部高速时钟 (HSE,),使用AHB 预分频以减低频率 内部高速RC 振荡 器(2) (HSI,),使用 AHB预分频以减低 频率 参数 睡眠模式下 的供应电流 1. 典型值是在TA=25℃、VDD=3.3V时测试得到。 2. 内部高速时钟为8MHz,当fHCLK>8MHz时启用PLL。 使能所有外设(2) 关闭所有外设 48MHz 6.3 2.7 24MHz 3.7 2.0 8MHz 1.8 1.2 48MHz 5.7 2.1 24MHz 3.1 1.4 8MHz 1.2 0.6 单位 mA mA 4.3.6 外部时钟源特性 来自外部振荡源产生的高速外部用户时钟 下表中给出的特性参数是使用一个高速的外部时钟源测得,环境温度和供电电压符合表 4-4的条件。 表 4-14 高速外部用户时钟特性 符号 参数 条件 最小值 典型值 最大值 单位 MHz fHSE_ext 用户外部时钟频率 4 8 20 VHSEH OSC_IN输入引脚高电平电压(1) 0.7VDD - VDD VHSEL OSC_IN输入引脚低电平电压(1) VSS - 0.3VDD tw(HSE) tw(HSE) OSC_IN高或低的时间(1) 16 - - tr(HSE) tf(HSE) OSC_IN上升或下降的时间(1) - - V ns 45 / 77 20 符号 参数 Cin(HSE) OSC_IN输入容抗(1) DuCy(HSE) 占空比 IL 1. 条件 最小值 典型值 最大值 单位 - 5 - pF 45 - 55 % - - ±1 μA VSS≤VIN≤VDD OSC_IN输入漏电流 由设计和综合评估保证,不在生产中测试。 来自外部振荡源产生的低速外部用户时钟 下表中给出的特性参数是使用一个低速的外部时钟源测得,环境温度和供电电压符合表 4-4的条件。 表 4-15 低速外部用户时钟特性 符号 参数 条件 最小值 典型值 最大值 单位 KHz fLSE_ext 用户外部时钟频率 0 32.768 1000 VLSEH OSC32_IN输入引脚高电平电压(1) 0.7VDD - VDD VLSEL OSC32_IN输入引脚低电平电压(1) VSS - 0.3VDD tw(LSE) tw(LSE) OSC32_IN高或低的时间(1) 450 - - tr(LSE)tf(LSE) OSC32_IN上升或下降的时间(1) - - 10 DuCy(LSE) 占空比(1) 30 - 70 % IL OSC32_IN输入漏电流(1) - - ±1 μA 1. V ns VSS≤VIN≤VDD 由设计和综合评估保证,不在生产中测试。 图 4-5 外部高速时钟源的交流时序图 46 / 77 图 4-6 外部低速时钟源的交流时序图 使用一个晶体/陶瓷谐振器产生的高速外部时钟 高速外部时钟(HSE)可以使用一个4~20MHz的晶体/陶瓷谐振器构成的振荡器产生。本节中所给出的信息是 基于使用下表中列出的典型外部元器件,通过综合特性评估得到的结果。在应用中,谐振器和负载电容必须 尽可能地靠近振荡器的引脚,以减小输出失真和启动时的稳定时间。有关晶体谐振器的详细参数(频率、封 装、精度等),请咨询相应的生产厂商。(这里提到的晶体谐振器就是我们通常说的无源晶振) 表 4-16 符号 HSE 4~20MHz振荡器特性(1)(2) 参数 fOSC_IN 振荡器频率 CL1 CL2(3) 建议的负载电容与对应的晶 体串行阻抗(RS) i2 HSE驱动电流 tSU(HSE)(4) 启动时间 条件 最小值 典型值 最大值 单位 - 4 8 20 MHz RS = 30Ω - 20 - pF VDD=3.3V,VIN=VSS 30pF负载 - 1.1 1.6 mA VDD是稳定的 - 3 - ms 1. 谐振器的特性参数由晶体/陶瓷谐振器制造商给出。 2. 由设计和综合评估保证,不在生产中测试。 3. 对于CL1和CL2,建议使用高质量的、为高频应用而设计的(典型值为)5pF~25pF之间的瓷介电容器,并挑选符合要求的晶 体或谐振器。通常CL1和CL2具有相同参数。晶体制造商通常以CL1和CL2的串行组合给出负载电容的参数。在选择CL1和CL2 时,PCB和MCU引脚的容抗应该考虑在内. 4. tSU(HSE)是启动时间,是从软件使能HSE开始测量,直至得到稳定的8MHz振荡这段时间。这个数值是在一个标准的晶体谐 振器上测量得到,它可能因晶体制造商的不同而变化较大。 47 / 77 图 4-7 使用8MHz晶体的典型应用 1. REXT数值由晶体的特性决定。 使用一个晶体/陶瓷谐振器产生的低速外部时钟 低速外部时钟(LSE)可以使用一个32.768kHz的晶体/陶瓷谐振器构成的振荡器产生。本节中所给出的信息是 基于使用下表中列出的典型外部元器件,通过综合特性评估得到的结果。在应用中,谐振器和负载电容必须 尽可能地靠近振荡器的引脚,以减小输出失真和启动时的稳定时间。有关晶体谐振器的详细参数(频率、封 装、精度等),请咨询相应的生产厂商。(这里提到的晶体谐振器就是我们通常说的无源晶振) 注意:对于CL1和CL2,建议使用高质量的5pF~15pF之间的瓷介电容器,并挑选符合要求的晶体或谐振器。 通常CL1和CL2具有相同参数。晶体制造商通常以CL1和CL2的串行组合给出负载电容的参数。 负载电容CL由下式计算:CL = CL1 × CL2 / (CL1 + CL2) + Cstray,其中Cstray是引脚的电容和PCB板或PCB 相关的电容。 表 4-17 符号 LSE振荡器特性(fLSE=32.768kHz)(1) 参数 条件 最小值 典型值 最大值 20 CL1 CL2(2) 建议的负载电容与对应的晶 体串行阻抗(RS)(3) RS :30KΩ~65KΩ - - I2 LSE驱动电流 VDD=3.3V , CL1=CL2=12.5pF, RS = 30KΩ - 0.3 tSU(LSE)(4) 启动时间 VDD是稳定的 - 2 单位 pF μA - s 1. 由设计和综合评估保证,不在生产中测试。 2. 参见本表格上方的注意和警告段落。 3. 选择具有较小RS值的高质量振荡器,可以优化电流消耗。详情请咨询晶体制造商。 4. tSU(LSE)是启动时间,是从软件使能LSE开始测量,直至得到稳定的32.768KHz振荡这段时间。这个数值是在一个标准的晶 体谐振器上测量得到,它可能因晶体制造商的不同而变化较大。 图 4-8 使用32.768kH晶体的典型应用 48 / 77 4.3.7 内部时钟源特性 下表中给出的特性参数是使用环境温度和供电电压符合表 4-4的条件测量得到。 高速内部(HSI)RC振荡器 表 4-18 符号 参数 条件 频率 fHSI ACCHSI HSI振荡器特性(1)(2) 最小值 典型值 最大值 单位 7.92 8 8.08 MHz -3 - 3 % -2.5 - 2 % -2 - 1.5 % VDD=3.3V,TA = 25℃,校准后 VDD=3.3V,TA = 40~105℃,温漂 VDD=3.3V,TA = 10~85℃,温漂 HSI振荡器的温漂 VDD=3.3V,TA = 0~70℃,温漂 tSU(HSI) HSI振荡器启动时间 1 - 3 μs IDD(HSI) HSI振荡器功耗 - 80 150 μA 1. VDD = 3.3V,TA = -40~105℃,除非特别说明。 2. 由设计和综合评估保证,不在生产中测试。 低速内部(LSI)RC振荡器 表 4-19 符号 条件 最小值 典型值 最大值 单位 29 30 31 KHz 24 30 36 KHz LSI振荡器启动时间 - 30 80 μs LSI振荡器功耗 - 0.2 - μA 输出频率 fLSI(2) tSU(LSI) 参数 (3) IDD(LSI) (3) LSI振荡器特性(1) 25℃ 校准, VDD =3.3V VDD =1.8V ~5.5V, TA = -40~105℃ 1. VDD = 3.3V,TA = -40~105℃,除非特别说明。 2. 由设计和综合评估保证,不在生产中测试。 4.3.8 低功耗模式唤醒时间 表4-20列出的唤醒时间是在一个8MHz的HSI RC振荡器的唤醒阶段测量得到。唤醒时使用的时钟源依当前的 操作模式而定:  停机或待机模式:时钟源是RC振荡器  睡眠模式:时钟源是进入睡眠模式时所使用的时钟 所有的时间是使用环境温度和供电电压符合表 4-4的条件测量得到。 表 4-20 低功耗模式的唤醒时间 符号 tWUSLEEP tWUSTOP (1) (1) 参数 典型值 单位 从睡眠模式唤醒 16 HCLK(2) 从停机模式唤醒 20 us 49 / 77 tWUPD (1) 1. 唤醒时间的测量是从唤醒事件开始至用户程序读取第一条指令; 2. HCLK为AHB时钟频率。 从待机模式唤醒 us 55 4.3.9 PLL特性 参数是使用环境温度和供电电压符合表 4-4的条件测量得到。 表 4-21 PLL特性 数值 符号 参数 单位 最小值 典型值 最大值(1) PLL输入时钟(2) 4 8 20 MHz PLL输入时钟占空比 40 - 60 % fPLL_OUT PLL倍频输出时钟 48 - 72 MHz tLOCK - - 50 μs Jitter PLL Ready 指示信号输出时间 TIE RMS Jitter Ipll Operating Current of PLL @48MHz VCO frequency. fPLL_IN - 40 - pS - 300 500 uA 1. 由设计和综合评估保证,不在生产中测试。 2. 需要注意使用正确的倍频系数,从而根据PLL输入时钟频率使得fPLL_OUT处于允许范围内。 4.3.10 FLASH存储器特性 除非特别说明,所有特性参数是在TA = -40~105℃得到。 表 4-22 闪存存储器特性 符号 参数 条件 最小值(1) 典型值(1) 最大值(1) 单位 tprog 32位的编程时间 TA = -40~105℃ - 175 - μs tERASE 页(512字节)擦除时间 TA = -40~105℃ - 2.27 - ms tME 整片擦除时间 TA = -40~105℃; - 34.1 - ms 读模式,fHCLK=48MHz,,VDD=3.3V - 2 2.4 mA 写模式,fHCLK=48MHz,VDD=3.3V - - 1.2 mA 擦除模式,fHCLK=48MHz, VDD=3.3V - - 0.6 mA 掉电模式/停机,VDD=3.3~3.6V - - 150 μA 供电电流(1) IDD 由设计和综合评估保证,不在生产中测试。 1. 表 4-23 闪存存储器寿命和数据保存期限 符号 参数 NEND 寿命(注:擦写次数) tRET 数据保存期限 1. 条件 TA = -40~105°C; TA = 105°C,1000次擦写(1)之后 由综合评估得出,不在生产中测试。 50 / 77 最小值(1) 单位 100 千次 10 年 4.3.11 绝对最大值(电气敏感性) 基于三个不同的测试(ESD,LU),使用特定的测量方法,对芯片进行强度测试以决定它的电气敏感性方面的 性能。 静电放电(ESD) 静电放电(一个正的脉冲然后间隔一秒钟后一个负的脉冲)施加到所有样品的所有引脚上,样品的大小与芯片 上供电引脚数目相关(3片 x (n+1)供电引脚)。这个测试符合JESD22-A114/C101标准。 表 4-24 符号 VESD(HBM) ESD绝对最大值 参数 条件 静电放电电压(人体模型) TA = +25 °C, 符合JESD22-A114 静电放电电压(充电设备模型) TA = +25 °C, 符合JESD22-C101 类型 单位 最小值(1) 2 4000 V VESD(CDM) 1. II 1000 由综合评估得出,不在生产中测试。 静态栓锁 为了评估栓锁性能,需要在6个样品上进行2个互补的静态栓锁测试:  为每个电源引脚,提供超过极限的供电电压。  在每个输入、输出和可配置的I/O引脚上注入电流。 这个测试符合EIA/JESD78A集成电路栓锁标准。 表 4-25 电气敏感性 符号 LU 参数 条件 静态栓锁类 类型 II 类A TA = +105 °C,符合JESD 78A 4.3.12 I/O端口特性 通用输入/输出特性 除非特别说明,下表列出的参数是按照表 4-4的条件测量得到。所有的I/O端口都是兼容CMOS和TTL。 表 4-26 符号 VIL 参数 输入低电平电压 I/O静态特性 VDD 条件 最小值 最大值 单位 5 - - 0.3×VDD 3.3 - - 0.8 1.8 - - 0.2×VDD 5 - 0.7×VDD - 3.3 - 2.0 - 1.8 - 0.8×VDD - 0.1×VDD --- V --- 1 μA V 输入高电平电压 VIH Vhys Ilkg(2) I/O脚施密特触发器电压迟滞 5/3.3/1.8 - (1) 输入漏电流IIH 5/3.3/1.8 51 / 77 输入漏电流IIL 5/3.3/1.8 - 5 High driving Imin=16mA -1 - VDD-0.8 - 2.4 - VDD-0.45 - low driving Imin=8mA 3.3 VOH High driving Imin=8mA 输出高电平电压 low driving Imin=4mA 1.8 High driving Imin=4mA low driving Imin=2mA V 5 High driving Imin=16mA - 0.7 - 0.45 - 0.4 low driving Imin=8mA 3.3 VOL High driving Imin=8mA 输出低电平电压 low driving Imin=4mA 1.8 High driving Imin=4mA low driving Imin=2mA RPU 弱上拉等效电阻 5/3.3/1.8 - 40 100 kΩ RPD 弱下拉等效电阻 5/3.3/1.8 - 40 100 kΩ CIO I/O引脚的电容 5/3.3/1.8 - - 10 pF 1. 施密特触发器开关电平的迟滞电压。由设计和综合评估保证,不在生产中测试。 2. 如果在相邻引脚有反向电流倒灌,则漏电流可能高于最大值。 所有I/O端口都是CMOS和TTL兼容(不需软件配置),它们的特性考虑了多数严格的CMOS工艺或TTL参数: 输入输出交流特性 输入输出交流特性的定义和数值在表 4-27给出。 除非特别说明,参数是使用环境温度和供电电压符合表 4-4的条件测量得到。 表 4-27 输入输出交流特性 条件 VDD Driving Strength Slew Rate Control Slow (SR=1) Low (DR=1) 5V (4.5~5.5) Fast (SR=0) High (DR=0) Rise/Fall Time (ns) Propagation Delay (ns) CLoading(pf) Min Typ Max Min Typ Max 25 3.1 3.9 6.5 5 7.2 14 50 5.7 6.5 11 6.5 8.8 16 100 11 13 20 10 12 21 25 2.9 3.4 5.4 4.5 6.5 12 50 5.6 6.3 10 6 8.1 14.2 100 11 12.3 19.5 9 11.3 19.1 25 1.8 2.5 4.1 4.2 6.7 13 50 3 3.9 6.2 5 7.5 15 Slow (SR=1) 52 / 77 条件 VDD Driving Strength Slew Rate Control Fast (SR=0) Slow (SR=1) Low (DR=1) Fast (SR=0) 3.3V (2.7~3.6) Slow (SR=1) High (DR=0) Fast (SR=0) Slow (SR=1) Low (DR=1) Fast (SR=0) 1.8V (1.62~1.98) Slow (SR=1) High (DR=0) Fast (SR=0) Rise/Fall Time (ns) Propagation Delay (ns) CLoading(pf) Min Typ Max Min Typ Max 100 5.6 6.5 10.2 6.4 9 17 25 1.6 2.1 3.4 3.7 5.9 12 50 2.9 3.5 5.5 4.4 6.6 13 100 5.5 6.2 10 5.9 8 15 25 4 5.5 11 6.6 10 20 50 7.5 9.5 18 8.5 12 24 100 15 17 32 13 16 31 25 3.8 4.9 9.2 5.9 8.8 18 50 7.3 8.8 16.2 7.8 10.8 21.2 100 14.2 16.7 30.5 12 15 29 25 2.4 3.7 7.2 5.5 8.5 17.1 50 3.9 5.5 10.5 6.5 9.6 19.2 100 7.3 9.3 17.2 8.4 12 23 25 2 3.1 5.9 4.9 7.6 16 50 3.7 4.9 9.5 5.8 8.7 18 100 7.2 8.8 17 7.7 11 22 25 8 12 22 14 23 44 50 15 20 36 18 27 52 100 29 36 65 26 36 66 25 7.5 10.5 16.4 12.25 20 40 50 14.5 18.5 33 16.5 24.2 47 100 28 35 62 24 33 62 25 4.6 8 15.4 12 20.2 40 50 7.6 11.8 22 14 22.5 44 100 11.5 19.5 36 17.5 26.7 52 25 4 6.9 14 10.5 18 36 50 7.3 11 20 12.3 20 40 100 15 18.5 33 16 25 47 53 / 77 图 4-9 输入输出交流特性定义 90%V1 90%V1 50%V1 50%V1 tdr tdf 10%V1 10%V1 50%V1 50%V1 tf tr 4.3.13 NRST引脚特性 NRST引脚输入驱动使用CMOS工艺,它连接了一个不能断开的上拉电阻,除非特别说明,参数是使用环境 温度和供电电压符合表 4-4的条件测量得到。 表 4-28 符号 VIL(NRST) (1) VIH(NRST) (1) Vhys(NRST) VDD 最小值 典型值 最大值 NRST输入低电平电压 1.8V~5.5V - - 0.3VDD NRST输入高电平电压 1.8V~5.5V 0.5VDD - - NRST施密特触发器电压迟滞 1.8V~5.5V 115 220 315 mV 1.8v~2.7v,Iol=1.5mA - - 1.8v~2.7v,Iol=2mA - - 0.1 V 1.8v~2.7v,Iol=3mA - - 1.8V~5.5V 30 40 50 kΩ 1.8V~2V - - 100 3V~3.6V - - 100 4.5V~5.5V - - 50 1.8V~2V 650 - - 3V~3.6V 300 - - 4.5V~5.5V 200 - - 参数 VOL nrst output low voltage RPU 弱上拉等效电阻 VF(NRST) (2) (1) VNF(NRST) (1) NRST引脚特性 NRST输入滤波脉冲 NRST输入非滤波脉冲 图 4-10 建议的NRST引脚保护 54 / 77 单位 V ns ns 1. 复位网络是为了防止寄生复位。 2. 用户必须保证NRST引脚的电位能够低于最大VIL(NRST)以下,否则MCU不能得到复位。 4.3.14 TIM定时器特性 列出的参数由设计保证。 表 4-29 符号 tres(TIM) 参数 定时器分辨时间 fEXT CH1至CH2的定时器外部时钟频率 ResTIM 定时器分辨率 tCOUNTER 当选择了内部时钟时,16位计数器时钟周期 tMAX_COUNT 1. TIMx(1)特性 最大可能的计数 条件 最小值 最大值 单位 fTIMxCLK= 48MHz 1 - tTIMxCLK ns fTIMxCLK= 48MHz 20.8 - fTIMxCLK= 48MHz 0 fTIMxCLK/2 MHz fTIMxCLK= 48MHz 0 24 MHz fTIMxCLK= 48MHz - 16 位 fTIMxCLK= 48MHz 1 65536 tTIMxCLK fTIMxCLK= 48MHz 0.0208 1365 μs fTIMxCLK= 48MHz - 65536x65536 tTIMxCLK fTIMxCLK= 48MHz - 89.478 s TIMx是一个通用的名称,代表TIM1~TIM8。 4.3.15 I2C接口特性 除非特别说明,参数是使用环境温度,fPCLK1频率和VDD供电电压符合表 4-4的条件测量得到。 N32G031产品的I2C接口符合标准I2C通信协议,但有如下限制:SDA和SCL不是“真”开漏的引脚,当配置为 开漏输出时,在引出脚和VDD之间的PMOS管被关闭,但仍然存在。 I2C接口特性见下表,有关输入输出复用功能引脚(SDA和SCL)的特性详情,参见第4.3.12节。 55 / 77 表 4-30 符号 参数 I2C接口特性 标准模式 最小 最大 快速模式 快速模式 最小 最大 最小 最大 单位 fSCL I2C接口频率 0 100 0 400 0 1000 KHz th(STA) 开始条件保持 时间(1) 4.0 - 0.6 - 0.26 - μs tw(SCLL) SCL时钟低时 间(1) 4.7 - 1.3 - 0.5 - μs tw(SCLH) SCL时钟高时 间(1) 4.0 - 0.6 - 0.26 - μs tsu(STA) 重复的开始条 件建立时间(1) 4.7 - 0.6 - 0.26 - μs th(SDA) SDA数据保持 时间(1) - 3.4 - 0.9 - 0.4 μs (1) 250 - 100 - 50 - ns SDA和SCL上 升时间(1) - 1000 20+0.1 Cb 300 - 120 ns SDA和SCL下 降时间(1) - 300 20+0.1 Cb 300 - 120 ns tsu(STO) 停止条件建立 时间(1) 4.0 - 0.6 - 0.26 - μs tw(STO:STA) 停止条件至开 始条件的时间 (总线空闲) (1) 4.7 - 1.3 - 0.5 - μs Cb 每条总线的容 性负载(1) - 400 - 400 - 200 pf 3.45 - 0.9 - 0.45 - μs 3.45 - 0.9 - 0.45 - μs tsu(SDA) tr(SDA) tr(SCL) tf(SDA) tf(SCL) tv(SDA) tv (ACK) SDA建立时间 数据有效时间 (1) 应答有效时间 (1) 1. 由设计和综合评估保证,不在生产中测试。 2. 为达到标准模式I2C的最大频率,fPCLK1必须大于2MHz。为达到快速模式I2C的最大频率,fPCLK1必须大于4MHz。 56 / 77 图 4-11 1. I2C总线交流波形和测量电路(1) 测量点设置于CMOS电平:0.3VDD和0.7VDD。 4.3.16 SPI/I2S接口特性 除非特别说明, SPI参数和I2S参数是使用环境温度,fPCLKx频率和VDD供电电压符合表 4-4的条件测量得 到。 有关输入输出复用功能引脚(SPI的NSS、SCLK、MOSI、MISO,I2S的WS、CLK、SD)的特性详情,参见第 4.3.12节。 表 4-31 符号 参数 fSCLK 1/tc(SCLK) tr(SCLK)tf(SCLK) DuCy(SCK) tsu(NSS) th(NSS) (1) (1) tw(SCLKH) tw(SCLKL)(1) SPI特性(4) 条件 最小值 最大值 单位 主模式 - 18 SPI时钟频率 从模式 - 18 SPI时钟上升和下降时间 负载电容:C = 30pF - 8 ns SPI从输入时钟占空比 SPI从模式 30 70 % NSS建立时间 从模式 4tPCLK - ns NSS保持时间 从模式 2tPCLK - ns SCLK高和低的时间 主模式 tPCLK MHz (1) tsu(MI )(1) tsu(SI)(1) 数据输入建立时间 主模式 从模式 SPI1 19.84 - SPI2 20.5 - 4.16 - SPI1 57 / 77 tPCLK + 2 ns ns SPI2 th(MI)(1) 4.16 - 主模式 0 - 从模式 4 - 数据输出访问时间 从模式,fPCLK = 20MHz 0 3tPCLK 数据输出禁止时间 从模式 2 10 SPI1 - 32 SPI2 - 30 SPI1 - 28 SPI2 - 28 从模式(使能边沿之后) 0 - 主模式(使能边沿之后) 0 - 数据输入保持时间 th(SI)(1) ta(SO)(1)(2) tdis(SO)(1)(3) 从模式(使能边沿之后) tv(SO)(1) 数据输出有效时间 主模式(使能边沿之后) tv(MO)(1) th(SO)(1) ns ns ns ns ns 数据输出保持时间 th(MO)(1) 1. 由设计和综合评估保证,不在生产中测试。 2. 最小值表示驱动输出的最小时间,最大值表示正确获得数据的最大时间。 3. 最小值表示关闭输出的最小时间,最大值表示把数据线置于高阻态的最大时间。 4. 测试电压为3.3V。 图 4-12 SPI时序图 – 从模式和CPHA=0 NSS输入 tsu(NSS) CLKPHA=0 CLKPOL=0 CLKPHA=0 CLKPOL=1 th(NSS) tc(SCLK) tw(SCLKH) tw(SCLKL) ta(SO) tv(SO) 输出最高位 MISO输出 th(SO) 输出第6~1位 tr(SCLK) tf(SCLK) 输出最低位 tsu(SI) MOSI输入 输入最高位 输入第6~1位 th(SI) 58 / 77 输入最低位 tdls(SO) SPI时序图 – 从模式和CPHA=1(1) 图 4-13 NSS输入 tsu(NSS) CLKPHA=1 CLKPOL=0 CLKPHA=1 CLKPOL=1 tc(SCLK) th(NSS) tw(SCLKH) tw(SCLKL) ta(SO) th(SO) tv(SO) 输出最高位 MISO输出 tsu(SI) 输出第6~1位 输出最低位 th(SI) 输入最高位 MOSI输入 tr(SCLK) tf(SCLK) 输入第6~1位 输入最低位 1. 测量点设置于CMOS电平:0.3VDD和0.7VDD。 SPI时序图 – 主模式(1) 图 4-14 NSS输入 tc(SCLK) CLKPHA=0 CLKPOL=0 CLKPHA=0 CLKPOL=1 CLKPHA=1 CLKPOL=0 CLKPHA=1 CLKPOL=1 tw(SCLKH) tw(SCLKL) tsu(MI) MOSI输入 tr(SCLK) tf(SCLK) 输入最高位 输入第6~1位 输入最低位 th(MI) MISO输出 输出最高位 输出第6~1位 输入最低位 th(MO) tv(MO) 1. 测量点设置于CMOS电平:0.3VDD和0.7VDD。 59 / 77 tdls(SO) 表 4-32 符号 参数 I2S从输入时钟 占空比 I2S特性(1) 条件 最小值 典型值 最大值 I2S从模式 30 50 70 主模式(16bit) - 2*Fs(3)*16 - - 2*Fs(3)*16 - 主模式(32bit) - 2*Fs(3)*32 - 从模式(32bit) - 2*Fs(3)*32 - I2S时钟上升和 下降时间 负载电容:CL = 50pF - - 8 tv(WS) (1) WS有效时间 主模式 13.5 - - th(WS)(1) WS保持时间 主模式 0 - - tsu(WS) (1) WS建立时间 从模式 4 - - th(WS)(1) WS保持时间 从模式 0 - - CLK高和低的 时间 主模式,fPCLK = 16MHz,音频48kHz DuCy(SCK) fCLK 1/tc(CLK) tr(CLK) tw(CLKH)(1) tw(CLKL)(1) tsu(SD_MR )(1) 从模式(16bit) I2S时钟频率 数据输入建立 时间 tsu(SD_SR)(1) th(SD_MR )(1)(2) 数据输入保持 时间 th(SD_SR)(1)(2) tv(SD_ST)(1)(2) th(SD_ST)(1) tv(SD_MT) (1)(2) th(SD_MT)(1) 数据输出有效 时间 数据输出保持 时间 数据输出有效 时间 数据输出保持 时间 主接收器 312.5 - - 345 - - % Hz ns 3.6 - - 3.5 - - 主接收器 0 - - 从接收器 0 - - 从发送器(使能边沿之后) - - 29.76 从发生器(使能边沿之后) 0 从接收器 单 位 - ns 主发生器(使能边沿之后) - - 13.6 主发生器(使能边沿之后) -6.5 - - 1. 由设计和综合评估保证,不在生产中测试。 2. 依赖于fPCLK。例如,如果fPCLK=8MHz,则TPCLK=1/fPCLK=125ns。 3. Fs值音频采样频率,频率范围8KHz ~ 96KHz。 60 / 77 图 4-15 I2S从模式时序图(飞利浦协议)(1) tc(SCLK) CLKPOL=0 CLKPOL=1 tw(SCLKH) tw(SCLKL) th(WS) WS输入 发送最低位(2) SD发送 发送最高位 tsu(SD_SR) 接收最低位(2) SD接收 th(SD_ST) tv(SD_ST) tsu(WS) 发送第n位 接收最高位 接收第n位 1. 测量点设置于CMOS电平:0.3VDD和0.7VDD。 2. 前一字节的最低位发送/接收。在第一个字节之前没有这个最低位的发送/接收。 图 4-16 发送最低位 th(SD_SR) 接收最低位 I2S主模式时序图(飞利浦协议)(1) tc(SCLK) tf(SCLK) tr(SCLK) CLKPOL=0 CLKPOL=1 tsu(WS) tw(SCLKH) th(WS) tw(SCLKL) WS输入 th(SD_ST) tv(SD_MT) 发送最低位(2) SD发送 发送最高位 tsu(SD_SR) 接收最低位(2) SD接收 发送第n位 发送最低位 th(SD_MR) 接收最高位 接收第n位 1. 测量点设置于CMOS电平:0.3VDD和0.7VDD。 2. 前一字节的最低位发送/接收,在第一个字节之前没有这个最低位的发送/接收。 接收最低位 4.3.17 12位模数转换器(ADC)电气参数 除非特别说明,参数是使用符合表 4-4的条件的环境温度、fHCLK频率和VDDA供电电压测量得到。 表 4-33 符号 参数 ADC特性 条件 VDDA 供电电压 - VREF+ 正参考电压 61 / 77 最小值 典型值 最大值 单位 2.4 3.3 5.5 V 2.4 - VDDA V fADC ADC时钟频率 - - - fs(1) 采样速率 18 MHz - - 0.89 1.33 Msps VAIN 转换电压范围(2) - 0 - VREF+ V RAIN(1) 外部输入阻抗 - RADC(1) ADC输入电阻 VDDA =3.0v - 1500 - Ω CADC(1) 内部采样和保持电容 - - 13 15 pF SNDR Singal noise distortion ration VDDA =3.3v - 68 - dB 采样时间 - 6 - - 1/fADC 上电时间 - 32 - - 1/fADC 转换时间 - tS (1) (1) tSTAB (1) tCONV 1. 由设计和综合评估保证,不在生产中测试。 2. VREF+内部连接到VDDA。 参见公式1 Ω 12 1/fADC 公式1:最大RAIN公式 R AIN < TS − R ADC fADC × CADC × ln(2N+2 ) 上述公式(公式1)用于决定最大的外部阻抗,使得误差可以小于1/4 LSB。其中N=12(表示12位分辨率)。 表 4-34 符号 ADC精度 – 局限的测试条件(1)(2) 参数 EG 增益误差 EO 偏移误差 ED 微分线性误差 EL 积分线性误差 ENOB 有效位 测试条件 典型值 ±2 VREF+ = 3.3V,TA = 25 °C, Vin = 0.05VDDA ~ 0.95VDDA 最大值 (3) 单位 ±5 ±0.5 ±2.0 ±0.6 1.5 ±1.5 2.5 11 - LSB Bits 1. ADC的直流精度数值是在经过内部校准后测量的。 2. ADC精度与反向注入电流的关系:需要避免在任何标准的模拟输入引脚上注入反向电流,因为这样会显著地降低另一个 模拟输入引脚上正在进行的转换精度。建议在可能产生反向注入电流的标准模拟引脚上,(引脚与地之间) 增加一个肖特 基二极管。 3. 由综合评估保证,不在生产中测试。 62 / 77 图 4-17 使用ADC典型的连接图 4.3.18 运算放大器(OPAMP)电气参数 除非特别说明,参数是使用符合表 4-4的条件的环境温度、fHCLK频率和VDDA供电电压测量得到。 表 4-35 符号 参数 OPAMP特性 条件 最小值 典型值 最大值 单位 VDDA 模拟供电电压 - 2.4 - 5.5 V CMIR 共模电压输入范围 - 0 - VDDA V VIOFFSET 输入失调电压 - - 4 7 mV ILOAD 驱动电流 - - 0.5 - mA IDDA 运算放大器电流消耗 No load, quiescent mode - 0.5 - mA CMMR 共模抑制比 - - 70 - dB PSRR 电源抑制比 - - 60 - dB GBW 增益带宽 - - 2.5 - MHz SR 转换速率 - 3 - V/us RLOAD 最小阻抗负载 - 10 - - KΩ CLOAD 最大容抗负载 - - 25 pF TSTARTUP 启动建立时间 CLOAD ≤ 25 pf, RLOAD ≥ 10 kΩ, Follower configuration - 3 5 μs PGA Gain = 2, Cload = 25pF, Rload = 10 KΩ - 1 - GA Gain = 4, Cload = 25pF, Rload = 10 KΩ - 0.5 - GA Gain = 16, Cload = 25pF, Rload = 10 KΩ - 0.125 - PGA BW PGA bandwidth for different non inverting gain 63 / 77 MHz GA Gain = 32, Cload = 25pF, Rload = 10 KΩ 1. - 0.0625 - 由设计和综合评估保证,不在生产中测试。 4.3.19 比较器(COMP)电气参数 除非特别说明,参数是使用符合表 4-4的条件的环境温度、fHCLK频率和VDDA供电电压测量得到。 表 4-36 符号 条件 最小 典型 最大值 VDDA 模拟供电电压 - 2.2 - 5.5 VIN 输入电压范围 - 0 - VDDA normal mode - - 5 low speed mode - - 15 VDDA>=2.2Vnormal mode - 100 - low speed mode - 520 - Full common mode range - ±4 ±20 No hysteresis - 0 - TSTART td VOFFSET Vhys 参数 比较器启动建立时间 Propagation delay for 200 mV step with 100 mV overdrive 比较器输入失调误差 比较滞后电压(高速/低功 耗) Low hysteresis - 10/8 - Medium hysteresis - 20/15 - High hysteresis - 30/25 - Static - 35 - With 50 kHz ±100 mV overdrive square signal - 36 - Static - 5 - With 50 kHz ±100 mV overdrive square signal - 6 - High speed mode IDDA 比较器电流消耗 Low speed mode 1. COMP特性 单位 V us ns mV mV μA 由设计和综合评估保证,不在生产中测试。 4.3.20 温度传感器(TS)特性 除非特别说明,参数是使用符合表 4-4的条件的环境温度、fHCLK频率和VDDA供电电压测量得到。 表 4-37 温度传感器特性 符号 TL(1) Avg_Slope(1) V25(1) tSTART(1) TS_temp(1)(2) 参数 最小值 典型值 最大值 单位 VSENSE相对于温度的线性度 - ±2 ±4.5 ºC 平均斜率 - 3.9 - mV/ºC 在25ºC时的电压 - 1.3 - V 建立时间 - 11 22 μs 当读取温度时,ADC采样时间 - 1.87 6.43 μs 1. 由设计和综合评估保证,不在生产中测试。 2. 最短的采样时间可以由应用程序通过多次循环决定。 64 / 77 5 封装尺寸 LQFP48 图 5-1 LQFP48封装尺寸 65 / 77 TQFP48 图 5-2 TQFP48封装尺寸 66 / 77 LQFP32 图 5-3 LQFP32封装尺寸 67 / 77 QFN32 (5mx5m) 图 5-4 QFN32(5mx5m)封装尺寸 68 / 77 QFN32 (4mx4m) 图 5-5 QFN32(4mx4m)封装尺寸 69 / 77 UFQFPN20 图 5-6 UFQFPN20封装尺寸 70 / 77 TSSOP20 图 5-7 TSOP20封装尺寸 71 / 77 丝印说明 图 5-8 丝印说明图 LOGO 芯片型号 XXXXXXXX 批次号 芯片版本识别码 72 / 77 6 版本历史 日期 2021.10.26 版本 V1.0.0 修改 初始版本 73 / 77 7 声明 国民技术股份有限公司(以下简称国民技术)保有在不事先通知而修改这份文档的权利。国民技术认为提 供的信息是准确可信的。尽管这样,国民技术对文档中可能出现的错误不承担任何责任。在购买前请联系 国民技术获取该器件说明的最新版本。对于使用该器件引起的专利纠纷及第三方侵权国民技术不承担任何 责任。另外,国民技术的产品不建议应用于生命相关的设备和系统,在使用该器件中因为设备或系统运转 失灵而导致的损失国民技术不承担任何责任。国民技术对本手册拥有版权等知识产权,受法律保护。未经 国民技术许可,任何单位及个人不得以任何方式或理由对本手册进行使用、复制、修改、抄录、传播 等。 74 / 77
