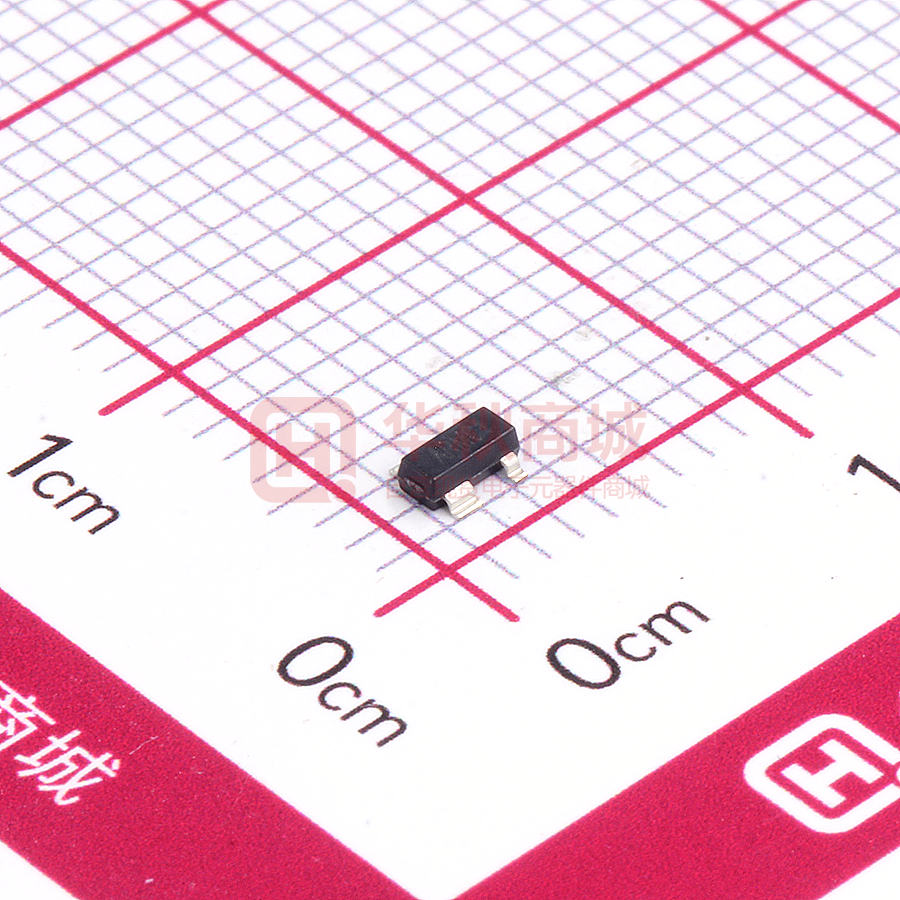

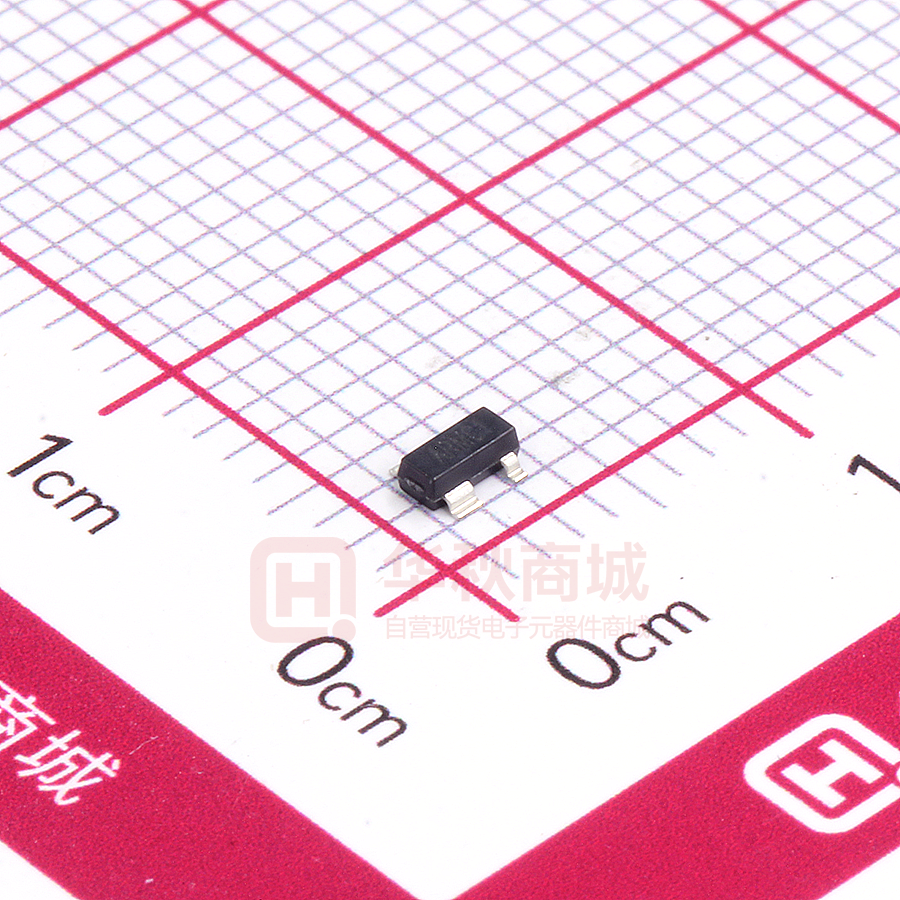

VP811REUS/T

特性 概述        811/812 是一种最优化的低功耗电源监控芯片， 适用于 2.5V，3.0V，3.3V 和 5.0V 供电的微处 理器（µP）、微控制器（µC）和数字系统。811/812 芯片可替代美信 MAX811/812 芯片。 可替代美信 MAX811/MAX812 工作电压为：5.0V,3.3V,3.0V 和 2.5V 140ms 最短复位周期 电压低至 1.1V 时，811 低电平复位有效 小型 4 引脚 SOT-143 封装 无需外围器件 全温度范围为：-40°C 至 125°C 应用       电脑和控制器 嵌入式控制器 电池供电系统 智能仪器 无线通信系统 PDA 和便携式设备 当电源电压低于预设的复位阈值时，芯片将发 出复位信号。并且电源电压恢复至复位阈值以 后,复位信号至少再持续 140ms。811 芯片输出 低电平复位信号，它可以在 VCC 低至 1.1V 时 仍然确保有效的低电平复位信号输出。812 芯 片输出高电平复位信号。复位比较器能够滤除 电源电压的高频抖动。 811/812 芯片极低的功耗特性使其成为便携式 设备和电池供电系统的理想选择。811/812 芯 片可采用紧凑型 4 引脚 SOT143 封装。 典型应用 VCC There are seven voltage thresholds are available to support 2.5V and 5V systems: Suffix Voltage L 4.63 M 4.38 J 4.00 T 3.08 S 2.93 R 2.63 Z 2.50 图 1 VCC 811 812 !RESET !MR Manual Reset 811/812 的典型应用示意图 RESET GND VCC µC or µP !RESET Input GND 产品规格书：电源电压监控芯片 811 / 812 目录 特性........................................................................................................................................................ 1 应用........................................................................................................................................................ 1 概述........................................................................................................................................................ 1 典型应用................................................................................................................................................ 1 目录........................................................................................................................................................ 2 管脚分布&引脚功能 ............................................................................................................................ 3 极限工作范围........................................................................................................................................ 4 电气参数................................................................................................................................................ 5 典型性能参数–复位时序和按键复位(!MR) ....................................................................................... 8 典型应用................................................................................................................................................ 8 1. 电源瞬态负脉冲干扰免疫............................................................................................................ 8 2. 电源电压低至 1.1V 时保证复位输出有效 .................................................................................. 9 3. 双向复位信号接口........................................................................................................................ 9 封装信息–811/812............................................................................................................................... 10 标识信息.............................................................................................................................................. 11 产品订购信息...................................................................................................................................... 11 图 图 图 图 图 图 图 1 2 3 4 5 6 7 811/812 的典型应用示意图................................................................................................... 1 811/812 的管脚分布示意图................................................................................................... 3 811/812 的复位时序图........................................................................................................... 8 !RESET(RESET)确保 VCC 低至 1.1V 时有效................................................................... 9 双向复位端口连接示意图..................................................................................................... 9 811/812 的封装示意图......................................................................................................... 10 811/812 的标识信息............................................................................................................. 11 表 表 表 表 表 表 表 1 2 3 4 5 6 7 811/812 的引脚功能描述....................................................................................................... 3 811/812 的极限工作参数....................................................................................................... 4 811/812 的电气特性参数....................................................................................................... 5 811/812 的电气特性参数（续）........................................................................................... 6 811/812 的电气特性参数（续）........................................................................................... 7 811/812 的封装参数信息..................................................................................................... 10 811/812 的产品订购信息..................................................................................................... 11 Ver.0  2 / 11 产品规格书：电源电压监控芯片 811 / 812 管脚分布&引脚功能 GND 1 4 VCC 3 !MR 811 812 !RESET RESET 图 2 811/812 的管脚分布示意图 表 1 811/812 的引脚功能描述 引脚 符号 描述 1 GND 地 !RESET (811) 2 RESET (812) 3 !MR 4 VCC 2 低电平复位输出； 当 VCC 低于复位阈值时，芯片发出复位信号； 并且在 VCC 恢复至复位阈值以后，复位信号仍保持低电平 240ms。 （最小复位保持时间 140ms） 高电平复位输出； 当 VCC 低于复位阈值时，芯片发出复位信号； 并且在 VCC 恢复至复位阈值以后，复位信号仍保持低电平 240ms。 （最小复位保持时间 140ms） 手动复位输入端； !MR 输入低电平时，!RESET 输出低电平(811 芯片)，RESET 输出 高电平(812 芯片)； 20KΩ 上拉内阻可以使!MR 连接至 VCC； 如果不使用该功能，可以使该引脚悬空。 电源输入电压(2.5V,3.0V,3.3V,5.0V) Ver.0  3 / 11 产品规格书：电源电压监控芯片 811 / 812 极限工作范围 极限工作范围是指各种工作中的最大限定值，如果超出这个限定值就可能对芯片产生损坏。 表 2 811/812 的极限工作参数 符号 描述 VCC 参数 单位 最小值 最大值 - − 0.3 6.0 RESET - − 0.3 VCC+0.3 !RESET - − 0.3 VCC+0.3 !MR - − 0.3 VCC+0.3 VCC 和!MR 输入电流 - 20 输出电流：RESET 或!RESET - 20 VCC 上升率 - 100 V/µs 功耗@ TA ≤ +70°C - 320 mW 工作温度范围 − 40 125 TS 仓储温度 − 65 160 TL 引脚锡焊温度(10 秒) - 300 PD Ver.0  4 / 11 V mA °C 产品规格书：电源电压监控芯片 811 / 812 电气参数 除非特别说明，VCC 在全电压范围内有效：TA = − 40°C 至 125°C，其典型值为：TA = 25°C。 L/M/J 型器件适用于 VCC = 5V，T/S 型器件适用于 VCC = 3.3V，R 型器件适用于 VCC = 3.0V 和 Z 型器件适用于 VCC = 2.5V。 表 3 811/812 的电气特性参数 符号 描述 VCC 输入电压 参数 测试条件 最小值 典型值 最大值 TA = 0°C 至 70°C 1.1 TA = – 40°C 至 125°C 1.2 TA = – 40°C 至 85°C VCC < 5.5V, L/M/J ICC 电源电流 TA = – 40°C 至 85°C VCC < 3.6V, R/S/T/Z TA = 85°C 至 125°C VCC < 5.5V, L/M/J - TA = 85°C 至 125°C VCC < 3.6V, R/S/T/Z L 器件 M 器件 J 器件 VTH 复位阈值 电压 T 器件 S 器件 R 器件 Z 器件 TA = 25°C 4.54 TA = – 40°C 至 85°C 4.50 TA = 85°C 至 125°C 4.40 TA = 25°C 4.31 TA = – 40°C 至 85°C 4.25 TA = 85°C 至 125°C 4.16 TA = 25°C 3.93 TA = – 40°C 至 85°C 3.89 TA = 85°C 至 125°C 3.80 TA = 25°C 3.04 TA = – 40°C 至 85°C 3.00 TA = 85°C 至 125°C 2.92 TA = 25°C 2.89 TA = – 40°C 至 85°C 2.85 TA = 85°C 至 125°C 2.78 TA = 25°C 2.59 TA = – 40°C 至 85°C 2.55 TA = 85°C 至 125°C 2.50 TA = 25°C 2.27 TA = – 40°C 至 85°C 2.24 TA = 85°C 至 125°C 2.22 Ver.0  5 / 11 - 5.5 5.5 6 15 5 10 - 25 - 20 4.63 4.72 4.38 4.00 3.08 2.93 2.63 2.32 - 单位 V µA 4.75 4.86 4.45 4.50 4.56 4.06 4.10 4.20 3.11 3.15 3.23 2.96 3.00 3.08 2.66 2.70 2.76 2.37 2.39 2.42 V 产品规格书：电源电压监控芯片 811 / 812 电气参数（续） 除非特别说明，VCC 在全电压范围内有效：TA = − 40°C 至 125°C，其典型值为：TA = 25°C。 L/M/J 型器件适用于 VCC = 5V，T/S 型器件适用于 VCC = 3.3V，R 型器件适用于 VCC = 3.0V 和 Z 型器件适用于 VCC = 2.5V。 表 4 811/812 的电气特性参数（续） 参数 符号 描述 测试条件 单位 最小值 典型值 最大值 复位阈值温度系数 电源电压复位延时 (L/M/J 器件) 电源电压复位延时 (R/S/T/Z 器件) - VCC = VTH 至 （VTH – 100mV） TA = – 40°C 至 70°C - 30 - - 40 µs - tMD VIH VIL VIH VIL 20 140 有效复位延时周期 tMR ppm/°C 560 - ms TA = 85°C 至 125°C 100 !MR 最小脉冲宽度 - 10 - - µs !MR 尖峰脉冲免疫 注2 - 100 - ns !MR 复位传播延时 注1 - 0.5 - µs VCC > VTH 最大值 2.3 - - V - - - 0.8 VCC > VTH 最大值 0.7VCC - - - - - 0.25VCC 10 20 30 !MR 输入阈值电压 (811/812 L/M/J) !MR 输入阈值电压 (811/812 R/S/T/Z) !MR 上拉电阻 840 注 1：811 芯片的!RESET 输出端为低电平有效，812 的 RESET 输出端为高电平有效。 注 2：100ns 或更小的尖峰脉冲将不会产生复位脉冲。 Ver.0  6 / 11 kΩ 产品规格书：电源电压监控芯片 811 / 812 电气参数（续） 除非特别说明，VCC 在全电压范围内有效：TA = − 40°C 至 125°C，其典型值为：TA = 25°C。 L/M/J 型器件适用于 VCC = 5V，T/S 型器件适用于 VCC = 3.3V，R 型器件适用于 VCC = 3.0V 和 Z 型器件适用于 VCC = 2.5V。 表 5 811/812 的电气特性参数（续） 参数 符号 描述 测试条件 单位 最小值 典型值 最大值 VOL 低电平复位输出电压 (811 R/S/T/Z) VCC = VTH 最小值， ISINK = 1.2mA - - 0.3 低电平复位输出电压 (811 L/M/J) VCC = VTH 最大值， ISINK = 3.2mA - - 0.4 低电平复位输出电压 (811) VCC > 1.1V， ISINK = 50µA - - 0.3 高电平复位输出电压 (811 R/S/T/Z) VCC > VTH 最大值， ISOURCE = 500µA 0.8VCC VCC -1.5 - - - - 0.3 VOH 高电平复位输出电压 (811 L/M/J) VCC > VTH 最大值， ISOURCE = 800µA 低电平复位输出电压 (812 R/S/T/Z) VCC = VTH 最大值， ISINK = 1.2mA 低电平复位输出电压 (812 R/S/T/Z) VCC = VTH 最大值， ISINK = 3.2mA V V VOL VOH V - 高电平复位输出电压 1.8V < VCC < VTH 最小值， 0.8VCC (812) ISOURCE = 150µA Ver.0  7 / 11 - 0.4 - - V 产品规格书：电源电压监控芯片 811 / 812 典型性能参数–复位时序和按键复位(!MR) 当 VCC 低于复位阈值电压时，811 芯片输出低电平复位信号，812 芯片输出高电平复位信号。 并且在 VCC 上升至阈值电压后的 140ms 最小保持时间内，复位信号仍有效。 当!MR 被置为低电平时，811 芯片输出低电平，812 芯片输出高电平。!MR 通过 20KΩ 的内阻 上拉至高电平，它可以由 TTL 或 CMOS 输出信号驱动，也可以由漏极开路输出驱动信号驱动。 不用!MR 功能时，可以将该引脚悬空。 !MR 引脚也可以接一个常开开关到 GND，不需要额外的防抖动电路。为了防止干扰，可以 在!MR 到 GND 之间接一个 0.1μF 电容。 5V VTH Active Reset Timeout Period VCC 0V 140ms minimum 5V !MR 0V Active Reset Timeout Period 5V !RESET 811 0V 5V RESET 图 3 812 0V 811/812 的复位时序图 典型应用 1. 电源瞬态负脉冲干扰免疫 811/812 芯片内部 VCC 信号比较器和滤波电路。当 VCC 上有小于 100mV、短于 20µs 的负脉 冲干扰信号时，电路会自动滤除，确保不输出错误的复位信号。 Ver.0  8 / 11 产品规格书：电源电压监控芯片 811 / 812 典型应用（续） 2. 电源电压低至 1.1V 时保证复位输出有效 当 VCC 低至 1.1V 时，为确保 811 芯片!RESET 引脚输出信号逻辑正确，需要在!RESET 引脚 上连接一个 100kΩ 的下拉电阻到 GND，该电阻不需要很精确。同理，812 芯片在以上应用时， 需要在 RESET 引脚上连接一个 100kΩ 的上拉电阻至 VCC。 VCC VCC 100kΩ 811 812 Power Supply Power Supply !MR !RESET 100kΩ GND 图 4 3. !MR RESET GND !RESET(RESET)确保 VCC 低至 1.1V 时有效 双向复位信号接口 811/812 芯片可以和 µP/µC 的双向复引脚连接，需要在 811/812 的复位输出引脚和 µP/µC 的双 向接口之间连接一个 4.7kΩ 电阻。 BUF VCC 811 Power Supply µC or µP 4.7kΩ !MR !RESET !RESET Input GND GND Bi-directional I/O Pin (Example: 68HC11) 图 5 双向复位端口连接示意图 Ver.0  9 / 11 Buffered !RESET 产品规格书：电源电压监控芯片 811 / 812 封装信息– 811/812 D b1 b L1 E E1 L d e c 0.250 A2 A A1 e1 图 6 811/812 的封装示意图 表 6 811/812 的封装参数信息 尺寸单位（毫米） 尺寸单位（英寸） 符号 A A1 A2 b b c D d E E1 e e1 L L1 θ 最小值 最大值 最小值 最大值 0.900 0.000 0.900 0.300 0.750 0.080 2.800 1.150 0.100 1.050 0.500 0.900 0.150 3.000 0.035 0.000 0.035 0.012 0.030 0.003 0.110 0.045 0.004 0.041 0.020 0.035 0.006 0.118 0.200 TYP. 1.200 2.250 0.008 TYP. 1.400 2.550 0.047 0.089 0.950 TYP. 1.800 0.037 TYP. 2.000 0.071 0.550 REF. 0.300 0° 0.055 0.100 0.079 0.022 REF. 0.500 8° Ver.0  10 / 11 0.012 0° 0.020 8° 标识信息 3 4 XX XX X Part Number 1 2 Lot Code Data Code 图 7 811/812 的标识信息 产品订购信息 表 7 811/812 的产品订购信息 产品型号 复位阈值(V) 温度范围 封装类型 封装标识 811 芯片低复位有效 VP811LEUS/T 4.63 – 40°C 至+125°C 4-SOT143 AMXXX VP811MEUS/T 4.38 – 40°C 至+125°C 4-SOT143 ANXXX VP811JEUS/T 4.00 – 40°C 至+125°C 4-SOT143 AOXXX VP811TEUS/T 3.08 – 40°C 至+125°C 4-SOT143 APXXX VP811SEUS/T 2.93 – 40°C 至+125°C 4-SOT143 AQXXX VP811REUS/T 2.63 – 40°C 至+125°C 4-SOT143 ARXXX VP811ZEUS/T 2.32 – 40°C 至+125°C 4-SOT143 ZCXXX 812 芯片高复位有效 VP812LEUS/T 4.63 – 40°C 至+125°C 4-SOT143 ASXXX VP812MEUS/T 4.38 – 40°C 至+125°C 4-SOT143 ATXXX VP812JEUS/T 4.00 – 40°C 至+125°C 4-SOT143 AUXXX VP812TEUS/T 3.08 – 40°C 至+125°C 4-SOT143 AVXXX VP812SEUS/T 2.93 – 40°C 至+125°C 4-SOT143 AWXXX VP812REUS/T 2.63 – 40°C 至+125°C 4-SOT143 AXXXX VP812ZEUS/T 2.32 – 40°C 至+125°C 4-SOT143 ZDXXX
