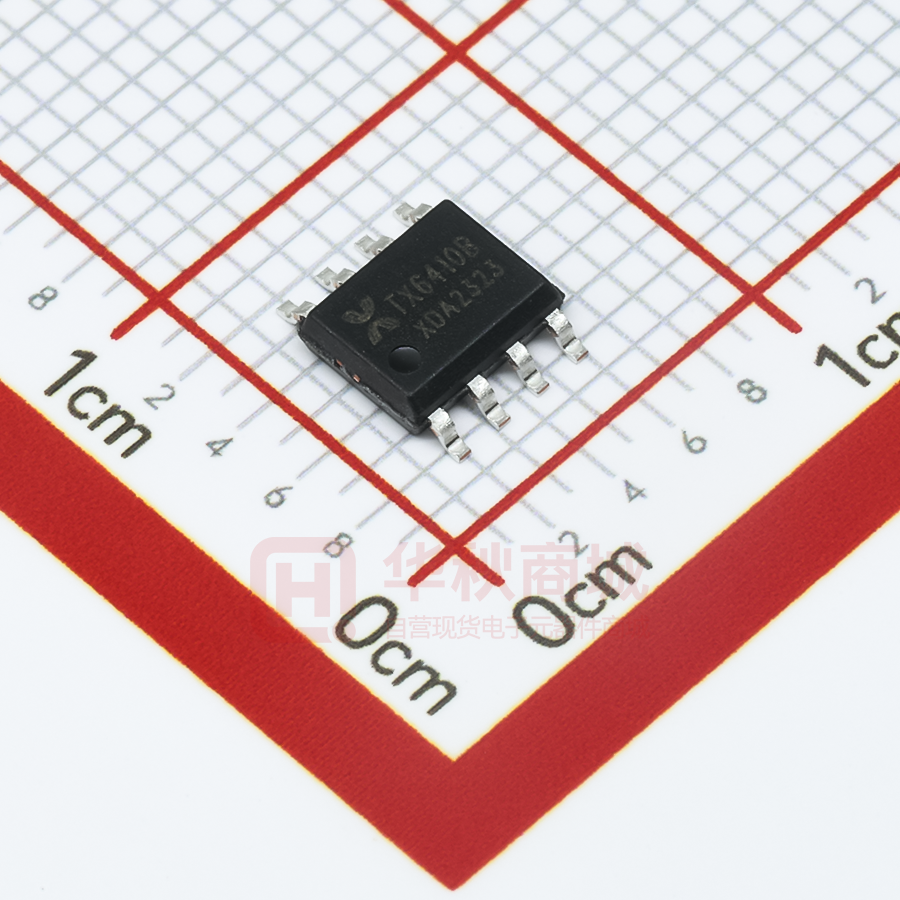

TX6410B

TX6410B TX6410B 产品规格书 (带PWM 调光的线性降压 LED 恒流驱动器) 概述 TX6410B是一种带 PWM 调光功能的线性降压 LED 恒流驱动器，仅需外接一个 电阻就可以构成一个完整的 LED 恒流驱动电路，调节该外接电阻可调节输出电流， 输出电流范围为 10~2000mA。 TX6410B内置 30V 50 毫欧 MOS。 TX6410B内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。 TX6410B具有很低的静态电流，典型值为 60uA。 TX6410B带 PWM 调光功能，可通过在 DIM 脚加 PWM 信号调节 LED 电流。 TX6410B采用ESOP8 封装。外露散热片接 LED 脚。 产品特点 内置 30V 50 毫欧 MOS 低静态电流：60uA 输出电流：10mA 到 2000mA VDD工作电压：2.5-6V PWM 调光：最高频率 10KHz 内置过热保护 输出电流精度：±4% 应用领域 线性LED 照明驱动 LED手电筒、LED 台灯、LED 矿灯 LED指示灯等 深圳市芯鼎盛技術有限公司 www.xdssemi.com；0755-28379635 第 1 页 共 6 页 TX6410B V1.0 TX6410B 管脚定义 功能说明 管脚 名称 管脚描述 1 VDD 芯片电源脚 PWM 调光脚，低电平 2 DIM LED 关闭，高电平LED 输出。 3，7 NC 悬空不接 4 LED 接 LED 阴极 5，6 CS 电流设定脚 8 GND 芯片地 典型应用 深圳市芯鼎盛技術有限公司 www.xdssemi.com；0755-28379635 第 2 页 共 6 页 TX6410B V1.0 TX6410B 电路框图 极限参数（注1） 符 号 描述 参数范围 单位 VLED LED 端最大电压 -0.3~30 V VMAX VDD、DIM 和 CS 脚的电压 -0.3~7 V PESOP8 ESOP8 封装最大功耗 0.8 W TA 工作温度范围 -20~85 o C TSTG 存储温度范围 -40~120 o C TSD 焊接温度范围（时间小于30 秒） 240 o C VESD 静电耐压值（人体模型） 2000 V 注 1：极限参数是指超过上表中规定的工作范围可能会导致器件损坏,而工作 在以上极限条件下可能会影响器件的可靠性。 深圳市芯鼎盛技術有限公司 www.xdssemi.com；0755-28379635 第 3 页 共 6 页 TX6410B V1.0 TX6410B 电气特性 o 除非特别说明，VDD=5V，TA =25 C 参数 符号 测试条件 最小值 典型值 最大值 单位 6 V 电源电压 电源电压范围 2.5 VDD 电源电流 IDDQ VIN =5.0V 输出电流范围 ILED VIN =3.6V 输出电流精度 静态电流 60 uA 输出电流 10 2000 mA △ILED -4 4 % VCS 96 104 mV MOS 管耐压 BVDS 30 MOS 管导通内阻 RDSON /ILED CS 电压 CS 电压 100 内置MOS VGS=4.5V V 50 mΩ 过温保护 过温调节阈值 o 130 TOTP C PWM 调光 最大调光频率 FDIM PWM 输入高电平 DIM_H PWM 输入低电平 DIM_L 深圳市芯鼎盛技術有限公司 www.xdssemi.com；0755-28379635 10 KHz 0.7*VDD 0.3*VDD 第 4 页 共 6 页 TX6410B V1.0 TX6410B 应用指南 工作原理 TX6410B 是一种低静态电流、带 PWM 调光功能的 LED 线性降压恒流驱 动器。通过采样CS 脚电压来实现输出电流恒流控制。 TX6410B 的电源脚 VDD 工作电压范围为 2.5V 到 6V，当电源电压高过 6V 时通过外接稳压二极管使芯片工作电压钳位在 6V以内即可满足高压大电流恒流 LED 驱动。 TX6410B 内置过热保护功能，当环境温度过高，芯片会进入过热保护状 态，随温度升高而逐渐减小 LED 的输出电流，可有效保护芯片。 TX6410B 内置 30V 5A NMOS，最大支持 2A 以上输出电流。 输出电流设定 TX6410B 采样电压 Vcs 典型值为 100mV，LED 电流由下式确定: 其中 RCS 为采样电阻,为了保证输出电流的恒流精度，RCS 要应使用 1%以内 的高精度电阻。 PWM 调光 TX6410B 内置 PWM 调光功能。通过在 DIM 引脚施加 PWM 信号，可使得LED 电流在0~100%范围内变化。当 DIM 脚接低电平，LED 输出关断；当 DIM 脚接高 电平，LED 正常输出。PWM 调光频率最高可达 10KHz。对大多数应用，推荐调 光频率在 1KHz 以内可获得好的调光线性度。 深圳市芯鼎盛技術有限公司 www.xdssemi.com；0755-28379635 第 5 页 共 6 页 TX6410B V1.0 TX6410B PCB 布图注意事项 PCB 布图时在 TX6410B 的 VDD 引脚加一个 4.7uF 左右的滤波电容，且该 电容应尽可能靠近 VDD 引脚和地。一方面，该滤波电容可以减小系统上电时 VDD 引脚的电压尖峰，避免IC 因过压而损坏，另一方面，当 IC 进入过温保护状态时， 该滤波电容可以避免在电源 VDD 上出现因输出电流波动而导致大的纹波。 采样电阻 RCS 到地的连线应尽量粗短，以减小因为连线寄生电阻导致的 输出电流误差。 深圳市芯鼎盛技術有限公司 www.xdssemi.com；0755-28379635 第 6 页 共 6 页 TX6410B V1.0
