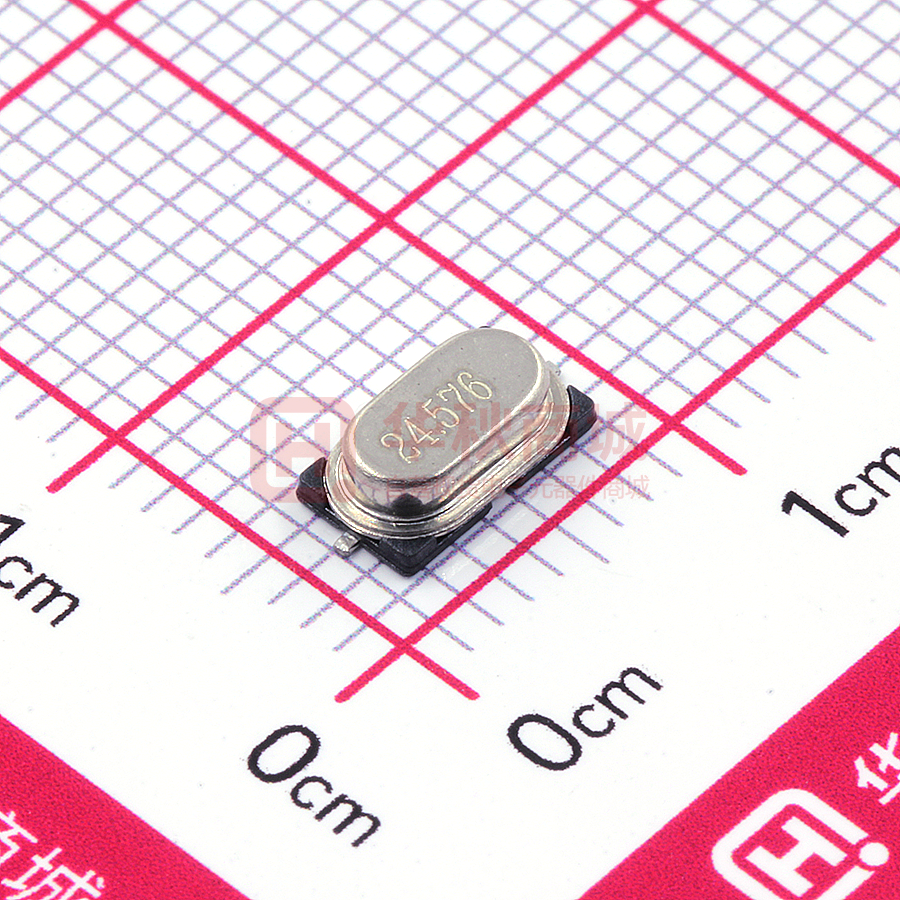

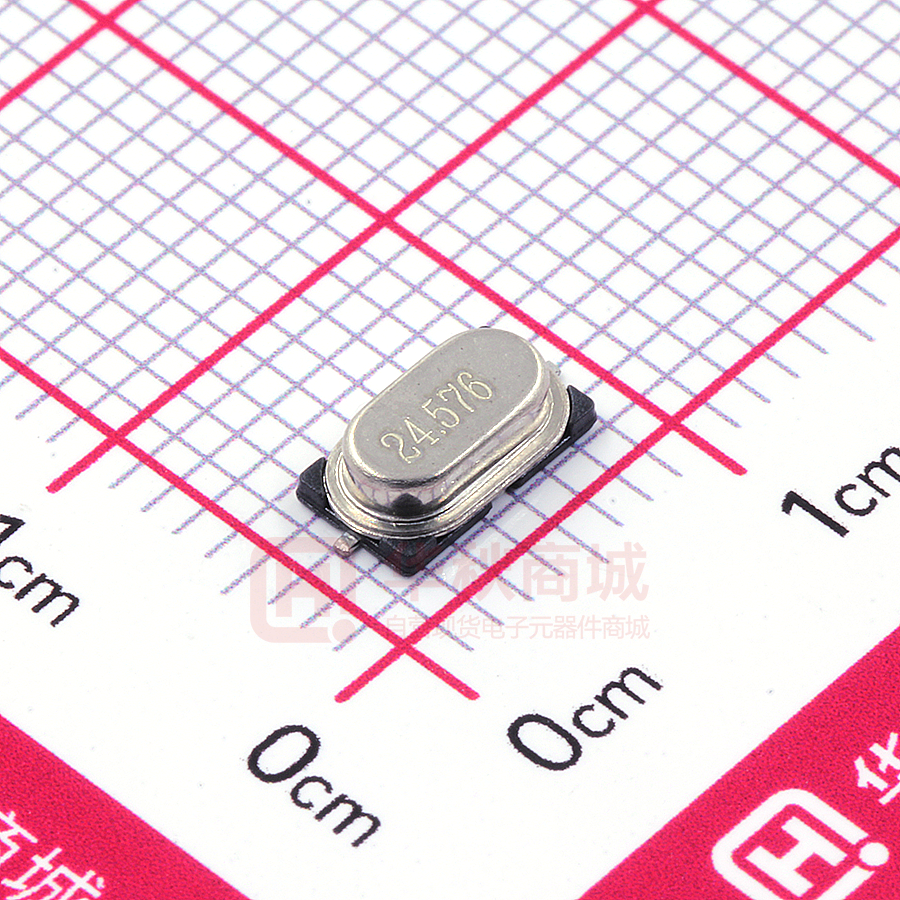

24.576M 12PF 10PPM 4P 数据手册
四川索斯特电子有限公司
Sichuan Source-Set Electronics Co., Ltd
石英晶体规格书
CRYSTAL UNIT SPECIFICATIONS
规
格
书
SPECIFICATIONS
规格书编号/ID:
物料描述/
Product Description:
料号/
Part Number:
M2457612104PA
24.576M 12PF 10PPM 4P
S47SMD24.576F12PF10R4P30B3
制作人/
Approved by:
莫平会
审核人/
Checked by:
陈晓群
日期/
Date: 2022-12-28
盖章/
Stamp:
客户签署/
Customer signature required
公司名称/
Company:
客户料号/
Customer Part Number:
承认人/
Approved by:
批准人/
Confirmed by:
日期/
Date:
盖章/
Stamp:
公司地址:四川省泸州市泸县工业园 B 区明星路 204 号(坤羽)5、6 栋
电话:0830-8172777
第1 页
共 6页
四川索斯特电子有限公司
Sichuan Source-Set Electronics Co., Ltd
石英晶体规格书
CRYSTAL UNIT SPECIFICATIONS
一、电性能参数 ELECTRICAL PARAMETERS:
No.
特性 Characteristic
范围 Limits
1
产品型号
Ackage Type
SST-M49SSMD
2
标称频率
Nominal Frequency
24.576MHz
3
振动模式
Mode of Vibration
AT—Fund(基频)
4
5
6
常温频差
Frequency Tolerance
工作温度范围
Operating Temperature Range
频率稳定度
Frequency Stability
25±3℃ 测试
±10ppm
±30ppm
储存温度范围
Storage Temperature Range
-40℃~+85℃
8
负载电容
Load capacitance
12pF
9
谐振电阻
Equivalent Series Resistance
40Ω max
11
12
13
激励功率
Drive Level
绝缘电阻
Insulation Resistance
静电容
Shunt Capacitance
年老化率
Aging Per Year
Measure at 25℃±3℃
-20℃~+70℃
7
10
备注 Remark
100μW max
500MΩ
At 250VDC
5pF max
±5ppm
14
15
16
17
公司地址:四川省泸州市泸县工业园 B 区明星路 204 号(坤羽)5、6 栋
电话:0830-8172777
第2 页
共 6页
四川索斯特电子有限公司
Sichuan Source-Set Electronics Co., Ltd
石英晶体规格书
CRYSTAL UNIT SPECIFICATIONS
二、可靠性试验 Reliability test
No.
测试条件
Test Conditions
测试项目
Intem
判定标准
Basis of Verdict
1
跌落冲击
Drop
75cm 高度自由下落到 3cm 厚度的硬质木板 3 次
3 Times Free Fall from 75cm height table to
3cm thickness hard wood board
△FL≤±5ppm,
△R≤ 5ohm or ≤10%
2
模拟回流焊
Reflow
240℃≤T≤265℃ t=60±30s
T=260℃±5℃ t=40±10s
T(max)= 265℃
△FL≤±5ppm,
△R≤ 5ohm or ≤10%
3
可焊性
Solder
4
耐焊接热
Solder Heating
5
高温储存
High temperature
storage
260℃±5℃焊锡槽浸润 3±0.5 秒
Temperature: 260℃±5℃
Time:
3±0.5 Seconds
280℃±5℃焊锡槽浸润 10±1 秒
Temperature: 280℃±5℃
Time:
10±1Seconds
100℃±2℃烘箱中烘烤 96±1 小时
Temperature: 100℃±5℃
Time:
96±1 Hours
6
高温老化
High temperature
ageing
85℃±5℃之烘箱中烘烤 30 天
-40℃±2℃环境中保持 96±1 小时
7
低温储存
Low temperature
storage
8
9
恒温恒湿
Humidity
振动
Vibration
Temperature: 85℃±5℃,Time:30days
Temperature: -40℃±2℃
Time:
96±1 Hours
在湿度为 90~95%,温度为 40±2℃环境中保持 96
小时
Temp:40℃±2℃,Humidity:90~95%
Times:96 Hours
频率:10~50Hz,幅度:0.75mm
频率 :50Hz~500Hz,加速度幅度:98m/s2
周期:10-500-10Hz,15min
振动方向:X、Y、Z
振动时间: 每个方向 2 小时
Frequency:10~50Hz,Amplitude:0.75mm
Frequency:50~500Hz,Amplitude:98m/s2
Cycle time:10-500-10H,15min
Direction:X、Y、Z
Duration:2 Hours /direction
新锡覆盖率≥90%
the solder immersion
surface≥90%
△FL≤±5ppm,
△R≤ 5ohm or ≤10%
△FL≤±5ppm,
△R≤ 5ohm or≤10%
△FL≤±5ppm,
△R≤ 5ohm or≤10%
△FL≤±5ppm,
△R≤ 5ohm or≤10%
△FL≤±5ppm,
△R≤ 5ohm or≤10%
△FL≤±5ppm,
△R≤ 5ohm or≤10%
公司地址:四川省泸州市泸县工业园 B 区明星路 204 号(坤羽)5、6 栋
电话:0830-8172777
第3 页
共 6页
四川索斯特电子有限公司
Sichuan Source-Set Electronics Co., Ltd
石英晶体规格书
CRYSTAL UNIT SPECIFICATIONS
三、外形尺寸 Outline Dimensions (unit: mm)
A
项目
SST-M49SSMD
B
C
D
E
7.00 2.60 2.20 0.25 3.1
±0.1 ±0.2 min max max
F
0.45
±0.1
G
H
I
L
M
N
W
0.8 2.3 1.2 6.1
7.8
0.5 4.00
max max max ±0.1 ±0.3 ±0.2 ±0.1
四、印字 Marking
频率 Mhz/6 Digitals, After 6 Digitals: Frequency in Mhz
当前字样:
24.576
公司地址:四川省泸州市泸县工业园 B 区明星路 204 号(坤羽)5、6 栋
电话:0830-8172777
第4 页
共 6页
四川索斯特电子有限公司
Sichuan Source-Set Electronics Co., Ltd
石英晶体规格书
CRYSTAL UNIT SPECIFICATIONS
五、包装方式 Packing
T/R: 3000pcs/ REEL
单位 units : mm:
Model
SST-M49SSMD
A
B
D
E
F
P
P0
4.7±0.1
9.5±0.1
Φ1.5
1.75±0.1
7.5±0.1
8.0±0.1
4.0±0.1
公司地址:四川省泸州市泸县工业园 B 区明星路 204 号(坤羽)5、6 栋
T
W
0.3±0.05
16±0.3
电话:0830-8172777
第5 页
共 6页
四川索斯特电子有限公司
Sichuan Source-Set Electronics Co., Ltd
石英晶体规格书
CRYSTAL UNIT SPECIFICATIONS
公司地址:四川省泸州市泸县工业园 B 区明星路 204 号(坤羽)5、6 栋
电话:0830-8172777
第6 页
共 6页
