0.35
9.0
0.076 PIN
1.9
A
LOCKING SHOULDER
10°
0.05
1.3
LOCKING GROOVE
0.57
14.5
A
0.25
6.3
0.43
11.0
0.26
6.5
A
B
0.08
2.0
0.10
2.5
0.06
1.6
0.20
5.1
0.27
6.9
SECTION A-A
0.59
14.9
0.130
3.30
1°
0.18 TYP
4.6
CENTER PIN
SLEEVE SHUNT
SLEEVE
DETAIL A
SCALE 14 : 1
0.67
17.1
NOTES:
SLEEVE
SHUNT
0.250
6.35
SLEEVE
0.266
6.76
CL JACK
0.07
1.7
0.150
3.81
JACK MATING FACE
(EDGE OF PC BOARD)
DETAIL B
0.130
3.30
RECOMMENDED PC BOARD LAYOUT
(COMPONENT SIDE)
SCALE 14 : 1
1. THIS PRODUCT IS RoHS COMPLIANT.
CUSTOMER DRAWING
2. MATERIALS:
CENTER PIN: COPPER ALLOY, NICKEL PLATED
SLEEVE CONTACT: SPRING COPPER ALLOY, SILVER PLATED
PIN TERMINAL AND SHUNT: COPPER ALLOY, SILVER PLATED
HOUSING AND COVER: HIGH TEMPERATURE THERMOPLASTIC, BLACK
3. SPECIFICATIONS:
LIFE: 5000 CYCLES;
INSERTION FORCE: 5LB [2.3 KG] MAX;
WITHDRAWL FORCE: 0.5 LB [0.2 KG] MIN;
CONTACT RESISTANCE: 30 MILLIOHM MAX, 60 MILLIOHM MAX. AFTER TEST;
INSULATION RESISTANCE: 30 MEGAOHM MIN. @ 100VDC;
DIELECTRIC WITHSTANDING VOLTAGE: 250VAC FOR 1 MINUTE;
CURRENT (CARRYING): 5A
OPERATING TEMPERATURE: -30 C TO +65 C
0.240
6.10
SCHEMATIC
SLEEVE
SHUNT
0.03
0.6
0.283
7.19
0.360
9.14
0.001±0.003 TYP
0.04±0.08
SLEEVE
0.160
4.06
CENTER
PIN
0.27
6.8
CENTER PIN
0.030
0.8
THIS DRAWING DESCRIBES A DESIGN CONSIDERED PROPRIETARY IN NATURE, DEVELOPED AND MANUFACTURED
BY SWITCHCRAFT INC. AND IS RELEASED ON A CONFIDENTIAL BASIS FOR IDENTIFICATION PURPOSES ONLY.
STAR SYMBOL DENOTES CRITICAL DIMENSION
UNLESS OTHERWISE SPECIFIED
1. ALL DIMENSIONS IN INCHES
SIZE
WIDTH
FINISH
- TWO PLACE DECIMALS
0.02
- THREE PLACE DECIMALS
0.005
REV
ECO 25775
ECO NUMBER
1/22/07
DATE
REVISIONS
BS
SPEC No.
FIRST USED ON
BY
1/17/07
TJK
APVD
DO NOT SCALE DRAWING
SolidWorks CAD File
NAME
B
LBS/M
TEMPER
MATERIAL
DATE DRAWN
A
MULT
BY
BS
SPEC No.
SCALE
4:1
CHKD
TJK
08/20/08
APVD
TJK
08/20/08

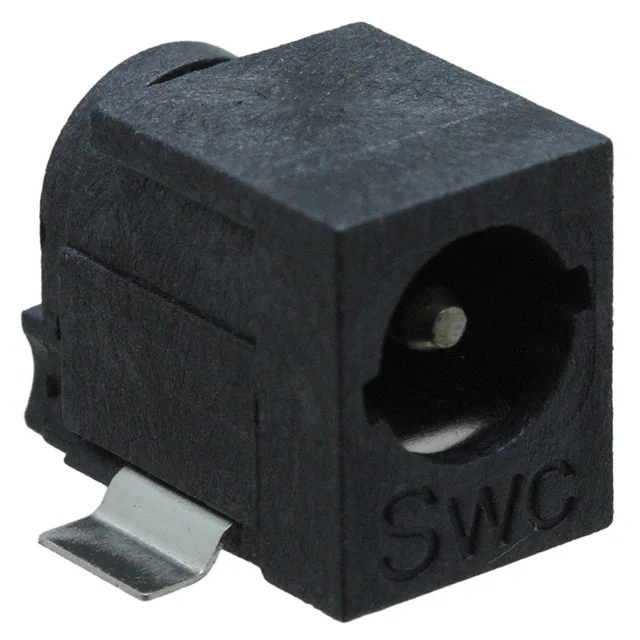

LOCKING POWER JACK,
SM, 0.08 [2.0mm], RoHS
SHEET
PART No.
1
OF
1
RASM722BK
REV
A
