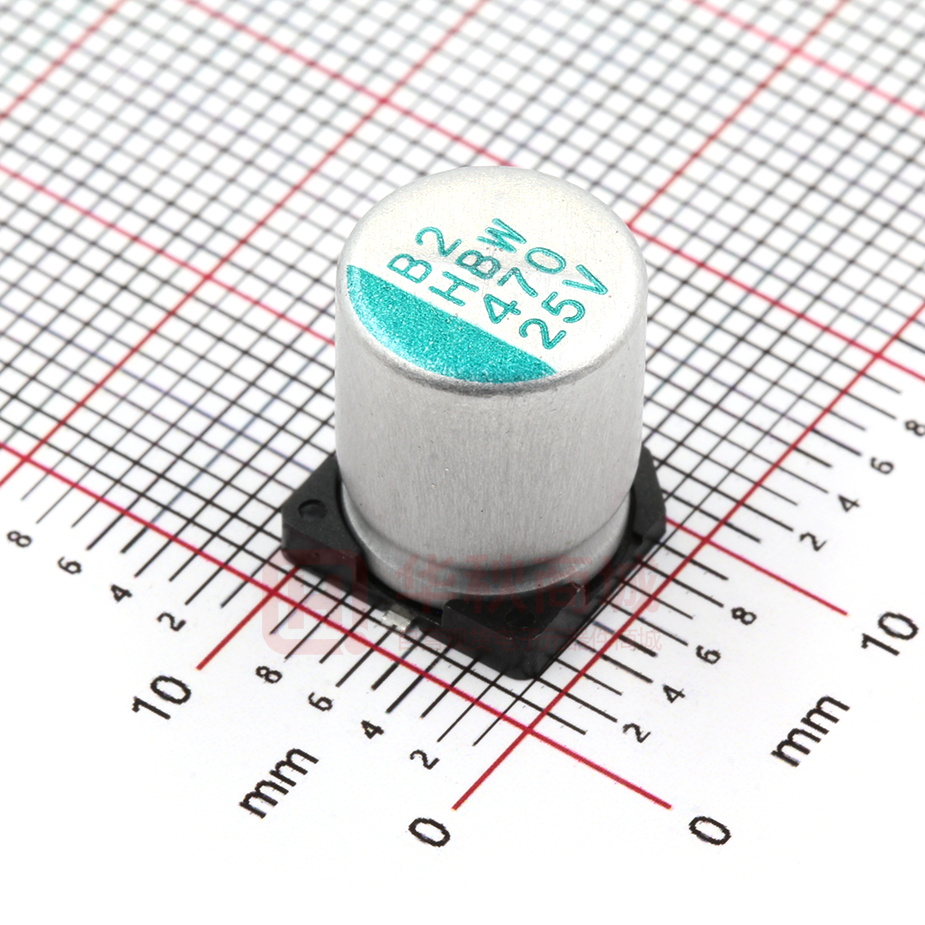

HBW471M1ETR-1013

高分子固态铝电解电容器 高分子固态产品编码说明 产品编码说明 82微法拉 ± 20% 16V 编带 OCV 820 M 1C TR - 0807 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 制品尺寸 制品引线与 铝壳种类 补充码 系列 OP-CAP 无铅引线与 镀膜铝壳 OCV系列 额定静电容量 额定静电容量 额定电压 容许误差值 8φ×6.7L 包装型式 端子型式 □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。当系列名是4个文字时，请依下列 说明标示：OCVZ → OVZ、OCVU → OVU ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字 代表为10的次方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 例： 额定静电容量 6.8 10 47 100 470 1,000 2,200 产品编码 6R8 100 470 101 471 102 222 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(V) 编码 2 0D 2.5 0E 4 0G 6.3 0J 10 1A 16 1C 20 1D 25 1E 35 1V ⑤ 包装型式： 贴片型 TR = 编带卷轴包装 TT = 塑料编带卷轴包装 引线型 BK = 未成型 SA = 引线直立编带 CC = 引线切断 ⑥ 端子型式 / 胶盖型式： - = 透气胶盖 F = 平面胶盖 注意：OCRZ、ORE、OCRK、ORC、ORG、ORF、ORB、ORD 等系列，制品尺寸为：5φ、6.3φ × 5.5 ~ 8L、 8φx8L，其标准设计为平面式胶盖，以“ - “标示之。 贴片型 - = 标准设计(无辅助端子) 引线型 ⑦ 制品尺寸：前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 贴片型 φD×L 5 × 4.4 编码 0504 5 × 5.7 5 × 5.8 0506 0604 6.3 × 5.8 6.3 × 5.9 0606 φD×L 8 × 7.7 8 × 10 8 × 12 10 × 7.7 编码 0808 0810 0812 1008 φD×L 5×8 6.3 × 5.5 编码 0508 0605 6.3 × 6 6.3 × 6.5 0606 φD×L 8 × 12 8 × 16 编码 0812 0816 6.3 × 4.4 6.3 × 6.4 6.3 × 7.0 0607 6.3 × 7.7 6.3 × 9.5 8 × 6.7 0608 0610 0807 10 × 9.9 10 × 12.6 10 × 10 1010 1013 引线型 6.3 × 8 6.3 × 11 8 × 6.5 8×8 8 × 11.5 0608 0611 0807 0808 0811 8 × 20 10 × 10 10 × 12 10 × 16 10 × 20 0820 1010 1012 1016 1020 ⑧ 制品引线与铝壳种类： 空白(None) = 无铅引线 + 镀膜铝壳(标准设计) E = 锡-铋(Sn-Bi)引线 + 镀膜铝壳 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注 2：如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 20 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品指南 固液混合铝电解电容器 高分子固液混合产品编码说明 产品编码说明 无铅引线与 镀膜铝壳 HBV系列 470微法拉 ± 20% 16V 编带 HBV 470 M 1C TR - 1010 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 制品尺寸 制品引线与 铝壳种类 补充码 系列 额定静电容量 额定静电容量 额定电压 容许误差值 10φ×10L 包装型式 端子型式 □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 代表为10的次方数。 例： 额定静电容量 产品编码 10 47 56 100 470 560 100 470 560 101 471 561 固液混合 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(WV) 编码 16 1C 25 1E 35 1V 50 1H 63 1J 80 1K ⑤ 包装型式： 贴片型 TR = 编带卷轴包装 TT = 塑料编带卷轴包装 直立型 BK = 未成型 SA = 引线直立编带 CC = 引线切断 引线型 - = 平面胶盖 ⑥ 端子型式 / 胶盖型式： 贴片型 - = 标准设计(无辅助端子) ⑦ 制品尺寸：前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 贴片型 引线型 φD×L 6.3×5.8 6.3×7.7 8×10 10×10 编码 0606 0608 0810 1010 1013 φD×L 6.3×6 6.3×8 8×10 10×10 10×12 编码 0606 0608 0810 1010 1012 10×12.5 10×16.5 1016 ⑧ 制品引线与铝壳种类： 空白(None) = 无铅引线 + 镀膜铝壳(标准设计) E = 锡-铋(Sn-Bi)引线 + 镀膜铝壳 K / L = 车载品 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注 2：如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 87 贴片型铝电解电容器 贴片型产品编码说明 产品编码说明 无铅引线与 镀膜铝壳 VES系列 10微法拉 ± 20% 16V 编带 VES 100 M 1C TR - 0405 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 制品尺寸 制品引线与 铝壳种类 补充码 系列 额定静电容量 额定静电容量 额定电压 容许误差值 4φ×5.3L 包装型式 端子型式 □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字代 表为10的次方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 1 4.7 10 47 100 470 1,000 例： 额定静电容量 0.47 产品编码 R47 010 4R7 100 470 101 471 4,700 102 472 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% 贴片型 ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(V) 编码 4 0G 6.3 0J 10 1A 16 1C 25 1E 35 1V 额定电压 (V) 编码 160 2C 200 2D 250 2E 350 2V 400 2G 450 2W 50 1H 63 1J 100 2A ⑤ 包装型式： TR 编带卷轴包装 TT 编带塑料卷轴包装 T- 适用制品 φ 径 12.5 ~ 18mm 之盘式包装 ⑥ 端子型式： - 无辅助端子 A 适用耐震动 10G (必须与汽车控制代码“ K / L ”一起使用) V 耐震动结构 ⑦ 制品尺寸：前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 φD×L 3×5.3 4×4.5 4×5.3 编码 0305 0404 0405 4×5.7 4×5.8*1 0406 2 5×4.5 5×5.3 0504 0505 6.3×7.0* 6.3×7.7 0607 6.3×8.7*2 8×6.5 0605 6.3×5.7 6.3×5.8*1 0606 0608 0806 8×10 8×10.5*3 0810 φD×L 12.5×13.5 12.5×16 16×16.5 16×21.5 18×16.5 18×21.5 编码 1313 1316 1616 1621 1816 1821 φD×L 6.3×5.3 编码 5×5.7 5×5.8*1 0506 10×7.7 1008 5×7*2 6.3×4.5 0507 0604 10×10 10×10.5*3 1010 10×12.5 1013 注： ：如使用于非高分子固态品，仅适用 VZL、VZS、VZT 系列。 *2 ：仅适用 VZR 系列。 *3 ：耐震动结构 如所需制品尺寸别于上表中无法对应，请与我们连系与讨论。 *1 ⑧ 制品引线与铝壳种类： 空白(None) = 无铅引线 + 镀膜铝壳(标准设计) E = 锡-铋(Sn-Bi)引线 + 镀膜铝壳 K / L = 车载品 注：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白；如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 106 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 铝电解电容器 引线型产品编码说明 产品编码说明 引脚成型编带 透气式 无铅引线与 PET套管 RGA系列 10微法拉 ± 20% 50V RGA 100 M 1H TA - 0511 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 引线加工／包 装型式 胶盖型 式 制品尺寸 制品引线与套管 材质 补充码 额定静电容量 额定电 额定静电容量 容许误差值 压 系列 5φ×11L □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字代 表为10的次方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 例： 额定静电容量 产品编码 0.47 R47 1 010 4.7 4R7 10 100 47 470 100 101 470 471 1,000 102 4,700 472 10,000 103 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(WV) 编码 4 0G 6.3 0J 10 1A 16 1C 20 1D 25 1E 35 1V 50 1H 额定电压(WV) 编码 160 2C 200 2D 250 2E 315 2F 350 2V 400 2G 420 2P 450 2W 63 1J 100 2A ⑤ 引线加工型式与包装(请参阅第6 ~ 7页)： 未成型 引线扩大成型后切断 引线切断 引线扩大成型扭结后切断 引线扭结后切断 TA = 引线扩大后编带 SA = 引线直立编带 SD = 负极引线折弯 BC = 引线向下 90 度折弯后切断(引线朝右) BU = 引线向下 90 度折弯后切断(引线朝左) 引线型 BK = FC = CC = SF = SC = ⑥ 胶盖型式： – = 透气式胶盖 F = 平面式胶盖 注意：当铝电解电容器的制品尺寸为3φ×5L、12.5φ×16L、16φ×16L、16φ×20L、18φ×16L、18φ×20L、18φ×25L 时，其标准设计为平面式胶盖，以“ - “标示之。 ⑦ 制品尺寸：前面2个数字表示制品直径，后面2个数字表示制品长度，单位为mm (毫米)。 φD×L 编码 3×5 0305 4×5 0405 4×7 0407 5×5 0505 5×7 0507 5×11 0511 6.3×5 0605 6.3×7 0607 6.3×11 6.3×15 0611 0615 8×5 0805 8×7 0807 φD×L 编码 8×15 0815 8×20 0820 10×9 1009 10×12.5 10×16 1016 10×20 1020 10×25 1025 10×30 1030 10×35 1035 10×45 1045 10×50 12.5×16 12.5×20 1050 1316 1320 φD×L 12.5×25 12.5×30 12.5×35 12.5×40 12.5×45 12.5×50 16×16 1325 1330 1335 1340 1345 1350 1616 编码 16×20 1620 16×25 16×31.5 16×35.5 16×40 1625 1632 1636 1640 φD×L 18×16 1816 编码 18×50 1850 22×40 2240 18×20 1820 1012 18×25 18×31.5 18×35.5 18×40 1825 1832 1836 1840 18×45 1845 10×40 1040 22×45 2245 25×40 2540 8×9 0809 16×45 1645 8×11.5 0811 16×50 1650 25×45 2545 注：如所需制品尺寸于上表中无法对应，请与我们连系与讨论。 ⑧ 制品引线与套管材质： 空白 (None) = 标准设计 G = 无铅引线 + 黑色 PET 套管 无铅引线 + PET 套管(铝电解电容器) (仅适用 RGA 与 SG 系列) B = 锡-铋引线 + PET 套管 K / L = 车载品管控 注：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白；如有车载品管控之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 139 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 铝电解电容器 基板自立型产品编码说明 产品编码说明 无铅端子 + PET套管 LS系列 100微法拉 ± 20% 400V 3支端子 端子长度 4.0mm 22φ×30L LS- 101 M 2G L3 A 2230 □□□ □□□ □ □□ □□ □ □□□□ □ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 端子型式 端子长度 制品尺寸 端子与套管材质 补充码 系列 额定静电容量 额定静电容量 额定电压 容许误差值 ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字代表 为10的次方数。例： 额定静电容量 47 100 470 1,000 4,700 10,000 产品编码 470 101 471 102 472 103 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(WV) 编码 10 1A 16 1C 20 1D 25 1E 35 1V 50 1H 63 1J 80 1K 100 2A 额定电压(WV) 编码 160 2C 180 2S 200 2D 250 2E 315 2F 350 2V 400 2G 420 2P 450 2W 500 2H ⑤ 端子型式(请参阅第14页)： 端子型式／支数 型式编码 2(标准设计) -- 3 L3 端子长度(mm) 长度编码 4.0 A 6.3 - 4 L4 5 L5 耐震动 T2 横置安装 H2 G2 ⑥ 端子长度： ⑦ 制品尺寸： 前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 φD×L 20×15 20×20 20×25 20×30 20×35 20×40 20×45 20×50 22×15 22×20 22×25 22×30 22×35 22×40 编码 2015 2020 2025 2030 2035 2040 2045 2050 2215 2220 2225 2230 2235 2240 基板自立 φD×L 22×45 22×50 22×55 22×60 25×15 25×20 25×25 25×30 25×35 25×40 25×45 25×50 25×55 25×60 编码 2245 2250 2255 2260 2515 2520 2525 2530 2535 2540 2545 2550 2555 2560 φD×L 30×15 30×20 30×25 30×30 30×35 30×40 30×45 30×50 30×55 30×60 30×65 35×15 35×20 35×25 编码 3015 3020 3025 3030 3035 3040 3045 3050 3055 3060 3065 3515 3520 3525 φD×L 35×30 35×35 35×40 35×45 35×50 35×60 35×70 35×80 35×90 35×100 40×25 40×30 40×35 40×40 编码 3530 3535 3540 3545 3550 3560 3570 3580 3590 35A0 4025 4030 4035 4040 φD×L 40×45 40×50 40×55 40×60 40×65 40×70 40×80 40×90 40×100 45×70 45×80 45×90 编码 4045 4050 4055 4060 4065 4070 4080 4090 40A0 4570 4580 4590 注：如所需制品尺寸别于上表中无法对应，请与我们连系与讨论。 ⑧ 端子与套管材质 空白(None) = 无铅端子 + PET 套管(标准设计) M = 无铅端子 + PET 套管 + 无绝缘底板 + 压痕固定 R = 无铅端子 + PET 套管 + 压痕固定 C = 无铅端子 + 奈米碳喷涂铝壳 N = 无铅端子 + PET 套管 + 无绝缘底板 K / L = 车载品 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注2：如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 188 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 铝电解电容器 螺栓型产品编码说明 产品编码说明 MEA系列 3300微法拉 ± 20% 400V 压痕 + 铝壳 底部螺柱 M5螺栓 63.5φ×115L MEA 332 M 2G H - C115 □□□ □□□ □ □□ □ □ □□□□ □ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 铝壳外观 端子型式 制品尺寸 螺栓与套管材质 补充码 系列 额定静电容量 额定静电容量 额定电压 容许误差值 无铅螺栓+ PVC 套管 ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字代 表为10的次方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 例： 额定静电容量 270 560 1,000 2,700 5,600 10,000 27,000 产品编码 271 561 102 272 562 103 273 563 500 2H 525 2Y 56,000 10,0000 104 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(WV) 编码 10 1A 16 1C 25 1E 35 1V 50 1H 63 1J 80 1K 100 2A 额定电压(WV) 编码 160 2C 200 2D 250 2E 315 2F 350 2V 400 2G 420 2P 450 2W ⑤ 铝壳外观 - = 无压痕 + 固定脚架 N = 压痕 + 固定脚架 X = 无压痕 R = 压痕 S = 无压痕 + 铝壳底部螺柱 H = 压痕 + 铝壳底部螺柱 I = 无压痕 + 固定脚架 (2 螺孔固定脚架) ⑥ 螺栓型式： 适用制品直径 编码 M5 螺栓／小 端子型式 端子直径(mm) 端子高度(±1 mm) 8 6.5 35 A M5 螺栓 10 6.5 51 ~ 89 - M5 螺栓，耐高纹波电流 17.4 6.5 76.2 ~ 89 C M6 螺栓，耐高纹波电流 17.4 6.5 76.2 ~ 89 D 螺栓型 ⑦ 制品尺寸；前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 φD×L 35×53 35×65 35×75 35×83 35×100 35×121 51×75 51×83 51×96 51×100 编码 A053 A065 A075 A083 A100 A121 B075 B083 B096 B100 φD×L 51×115 51×121 51×130 编码 B115 B121 B130 63.5×96 63.5×100 63.5×115 63.5×121 63.5×130 63.5×144 76.2×96 C096 C100 C115 φD×L 76.2×115 76.2×121 76.2×130 76.2×144 76.2×155 89×130 编码 D115 D121 D130 D144 D155 C121 C130 C144 89×157 89×196 89×236 E157 E196 E236 E130 注：如所需制品尺寸别于上表中无法对应，请与我们连系与讨论。 ⑧ 螺栓与套管材质： 空白(None) = 无铅螺栓 + PVC套管(标准设计) 注：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 ⑨ 补充码(选择性)：适用有特殊管控之需求 240 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) D096
