负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
V 1.0
制订日期
页
次
2021 年 03 月 16 日
第 1 页 共 11页
规格承认书
客户名称:
客户料号:
松田料号:
规格型号:
★
★
系列
产品环保要求:
RoHS 要求 ☑
卤素要求☑
产品包装方式:散件 ☑
制
编带 □
客户确认(签署)
作
李光钦
审
核
批
准
赵明辉
(签认后,敬请惠还一份)
汕头保税区松田电子科技有限公司
SHANTOU FREE TRADE ZONE SONGTIAN ELECTRONIC TECHNOLOGY CO.,LTD
地址:汕头保税区松田科技园东区、松田科技园西区
电话: 86-754-88266532 传真: 86-754-88266546
E-mail:888@songtian.cn 邮编:515041
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
V 1.0
制订日期
页
次
2021 年 03 月 16 日
第 2 页 共 11页
变更履历表
项目
日期
版本
变更原因
描述
1
2021.3.16
原版
/
第一次承认
2
3
4
5
6
汕头保税区松田电子科技有限公司
Shantou Bonded Area Songtian Electronics Technology Ltd.
地址: 汕头保税区松田科技园东区、松田科技园西区
修改
审核
批准
李光钦
胡勇
赵明辉
电话: 86-754-88266532 传真: 86-754-88266546
E-mail:888@songtian.cn 邮编:515041
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
发行版次
STE-WI-022-03
V 1.0
制订日期
页
次
2021 年 03 月 16 日
第 3 页 共 11页
附页:
承 认 规 格
序号
客户料号
松田料号
规格型号
1
C2687692
MTA10103J3435F00
MT1033435
2
C2687695
MTA10103J3950F00
MT1033950
3
C2687691

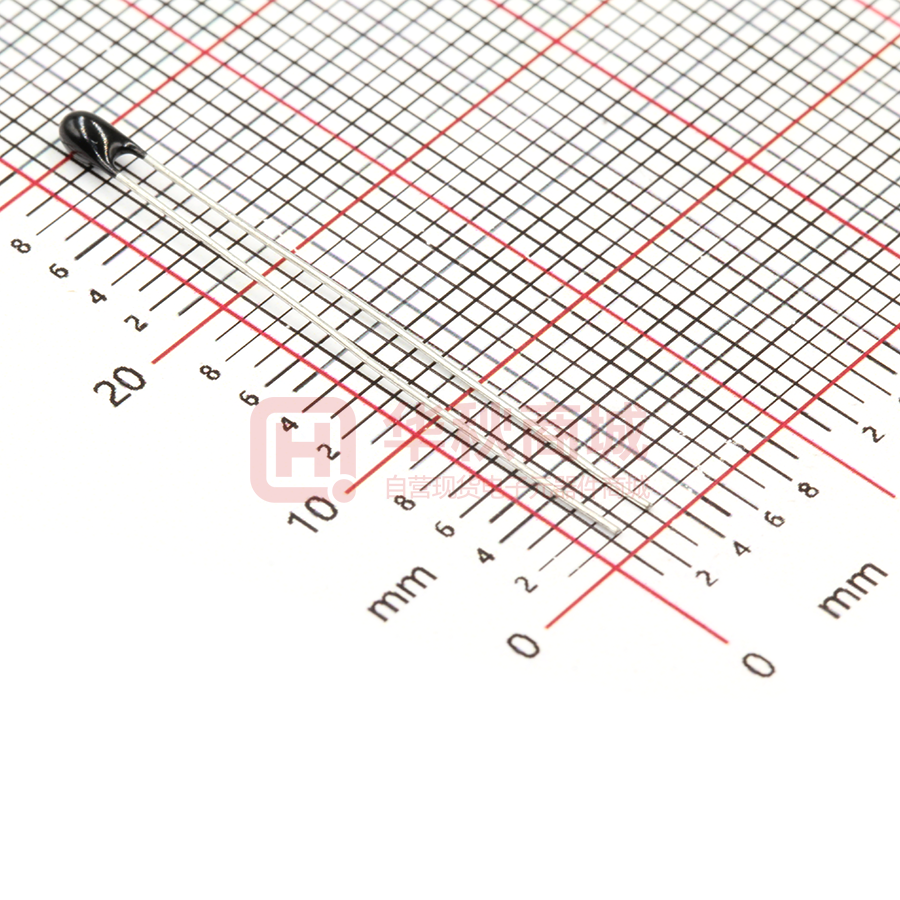

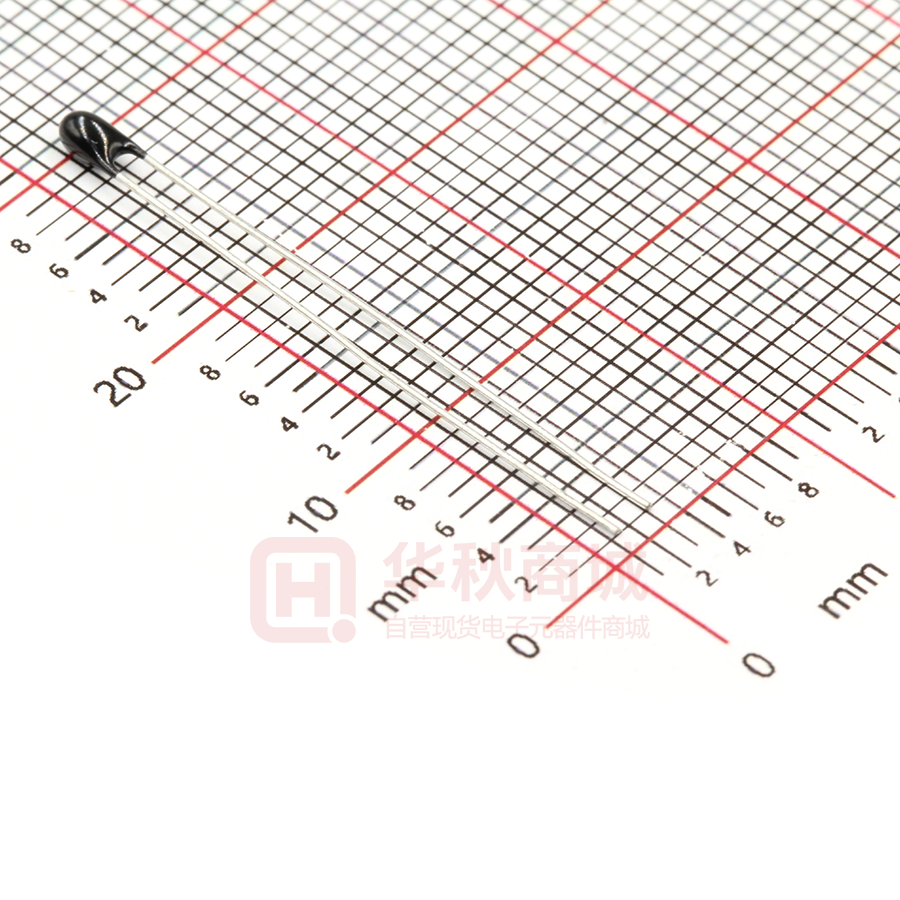

MTA10103F3435F00
MT1033435
4
C2687693
MTA10103F3470F00
MT1033470
5
C2687694
MTA10103F3950F00
MT1033950
6
C2687690
MTA10104J3950F00
MT1043950
7
C2687689
MTA10104F3950F00
MT1043950
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
备注
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
V 1.0
目
制订日期
页
次
2021 年 03 月 16 日
第 4 页 共 11页
录
1.产品编码说明…………………………………………………………… 5-6
2.承认规格尺寸表………………………………………………………… 7
3.主要技术参数…………………………………………………………… 7
4.可靠性能、环境试验性能……………………………………………… 7-8
5.特性……………………………………………………………………… 8-9
6.包装示意图……………………………………………………………… 10
7.存贮环境条件…………………………………………………………… 11
8.注意、警告……………………………………………………………… 11
9.编带产品示意图及尺寸表……………………………………………… 11
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
V 1.0
制订日期
页
2021 年 03 月 16 日
次
第 5 页 共 11页
1.产品编码说明
1.0 MF52 测温型热敏电阻器编码规则(16 位):
MT
A10
103
G
3950
E
00
(1、2)
(3、4、5)
(6、7、8)
(9)
(10、11、12、13)
(6)
(7)
型号
外形结构与尺寸
标称阻值
标称阻值公差
B值
B 值公差
内部码
2.0.编码表示含义
(1).第(1、2)码表示珠状精密型 NTC 热电阻器
代码
产品类别
MT
MF52 测温型 NTC
(2).第(3、4、5)码表示外形结构与尺寸
代码
外形结构与尺寸
A10
见下图 A1
A20
见下图 A2
B10
见下图 B1
B20
见下图 B2
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
V 1.0
制订日期
页
次
2021 年 03 月 16 日
第 6 页 共 11页
(3).第(6、7、8)码表示标称阻值
代码
标称阻值( KΩ)
102
1
103
10
503
50
104
100
注:标称阻值采用三位数表示,其单位为 KΩ,其意义为第一、二位数字为有效数字,第三位表示前两位数后面零的个数。
(4).第(9)码表示标称阻值公差
代码
标称阻值公差
F
±1%
G
±2%
H
±3%
J
±5%
K
±10%
(5).第(10、11、12、13)码表示 B 值
3380 表示 B 值 3380
3435 表示 B 值 4350
3470 表示 B 值 3470
3950 表示 B 值 3950
(6).第(14)码表示 B 值公差
代码
表示意义
E
±0.5%
F
±1%
(7).第(15、16)码表示公司内部管理码
代码
公司内部管理码
00
表示常规
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
制订日期
V 1.0
页
次
2021 年 03 月 16 日
第 7 页 共 11页
2. 承认规格尺寸列表
序号
客户料号
规格型号
D Max
产品外形尺寸(mm)
L1 Max L2 Min F±0.5
T Max
0.8
4.5
25.0
1.5
d±0.05
1
C2687692 MT1033435
2.3
2
C2687695 MT1033950
2.3
4.5
25.0
1.5
0.8
0.35
3
C2687691 MT1033435
2.3
4.5
25.0
1.5
0.8
0.35
4
C2687693 MT1033470
2.3
4.5
25.0
1.5
0.8
0.35
5
C2687694 MT1033950
2.3
4.5
25.0
1.5
0.8
0.35
6
C2687690 MT1043950
2.5
4.5
25.0
1.5
0.8
0.35
7
C2687689 MT1043950
2.5
4.5
25.0
1.5
0.8
0.35
0.35
D:表示本体直径
T:表示本体厚度
L1:表示本体高度
L2:表示脚长
F:表示脚距
Φd:表示导线直径
材料
1
2
外形尺寸图
封装材料:环氧树脂(黑色)
引线:镀锡铜包钢线
3.主要技术参数和常规性能
25℃时零功率电
阻值(KΩ)
B值
(K)
额定功率
(W)
热时间常数
(S)
热耗散系数
(mW/℃)
工作温度
(℃)
10±5%
3435±1%
≤550
≤15
≧3.0
-55℃~125℃
10±5%
3950±1%
≤550
≤15
≧3.0
-55℃~125℃
10±1%
3435±1%
≤550
≤15
≧3.0
-55℃~125℃
10±1%
3470±1%
≤550
≤15
≧3.0
-55℃~125℃
10±1%
3950±1%
≤550
≤15
≧3.0
-55℃~125℃
100±5%
3950±1%
≤550
≤15
≧3.0
-55℃~125℃
100±1%
3950±1%
≤550
≤15
≧3.0
-55℃~125℃
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
V 1.0
制订日期
页
次
2021 年 03 月 16 日
第 8 页 共 11页
4.可靠性能、环境试验性能
No.
1
2
3
4
项 目
可焊性试验
耐焊接热试验
引出端强度试验
技术要求
测试条件/方法
IEC60068-2-21
焊锡温度:245±3℃
浸润部分上锡均匀,上锡
浸渍时间:3±0.3 秒
面积≥95%
焊料成份:
Sn96.5Ag3.0Cu0.5
无可见损伤
△RN/RN≤3%
(△R=︳RN-RN′︳)
根据 IEC60068-2-20
采用焊槽法,将引出端沾助焊剂后,浸入到温度
265±5℃,深度为 15mm 的锡槽中,锡面距 NTC
本体下端 6mm 处,维持 10±1 秒,在 25±2℃条
件下恢复 4-5h 后,复测额定零功率电阻 RN′。
无可见损伤
根据 IEC60068-2-21
线径:0.3≤d≤0.5
试验 Ua:拉力 5N,持续 10±1S;
试验 Ub:弯曲 90°,拉力 2N,持续 10S;
扭转 180°,拉力 2N,持续 10S。
无可见损伤
温度循环测试试验 △RN/RN≤3%
(△R=︳RN-RN′︳)
IEC60068-2-14
将热敏电阻进行如下温度循环取出后,在常温下
放置 4~5 小时以上,置恒温油槽中测量额定零
功率电阻值。
顺序
温度
时间
1
-40±5℃
30min
2
常温
5min
3
105±5℃
30min
4
常温
5min
循环次数:5 次。
5
6
7
高温存储试验
无可见损伤
△RN/RN≤5%
(△R=︳RN-RN′︳)
IEC60068-2-2
在温度 125±5℃,环境中放置 1000±24 小时后,
取出置于室温(25±2℃)4~5 小时后,测量其
零功率电阻 RN′
稳态湿热试验
无可见损伤
△RN/RN≤3%
(△R=︳RN-RN′︳)
在温度 40±2℃,相对湿度 93±3%的环境中放置
1000±24 小时后,取出置于室温(25±2℃)4~
5 小时后,测量其零功率电阻 RN′。
最大功耗
无可见损伤
△RN/RN≤5%
(△R=︳RN-RN′︳)
在温度 25±5℃,施加 Pmax 放置 1000±24 小时
后,取出置于室温(25±2℃)4~5 小时后,测
量其零功率电阻 RN′。
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
发行版次
5.特性
5.1、最大功耗减额曲线
5.2、波峰焊曲线
STE-WI-022-03
V 1.0
制订日期
页
次
2021 年 03 月 16 日
第 9 页 共 11页
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
STE-WI-022-03
发行版次
V 1.0
制订日期
2021 年 03 月 16 日
页
第 10 页 共 11页
次
6.包装示意图
尺寸说明:
A
B
C
33.5cm
4.4cm
26.2cm
包装数量:
包装方式
规
格
数量(PCS/袋)
散件
F≤2.54mm
1000
编带
F≤2.54mm
2500
注:以上仅供参考,具体尺寸、包装数量以实际为准。
负温度系数热敏电阻器-PT 系列(环氧树脂)
编
号
发行版次
STE-WI-022-03
V 1.0
制订日期
2021 年 03 月 16 日
页
第 11 页 共 11页
次
7.存贮环境条件
7.1、温度:≤35℃
7.2、湿度:≤70%RH
7.3、期限:12 个月(先进先出)
7.4、地点:不要暴露在下列环境条件下,否则将导致性能衰退或参数漂移:
1)腐蚀性或易氧化气体
2)易燃易爆气体
3)油、水和化学溶剂
4)太阳光下
7.5、尽量保证开口最小化,立即重新封好,并贮存在密封、带有干燥剂的容器中。
8.注意、警告
不要在下列条件下使用本元件,否则将可能导致产品性能衰退或产品损毁,甚至引发火灾:
1) 超过最大功耗
2) 超过许可工作温度范围
9.编带产品示意图及尺寸表(仅适用于编带产品)
无
