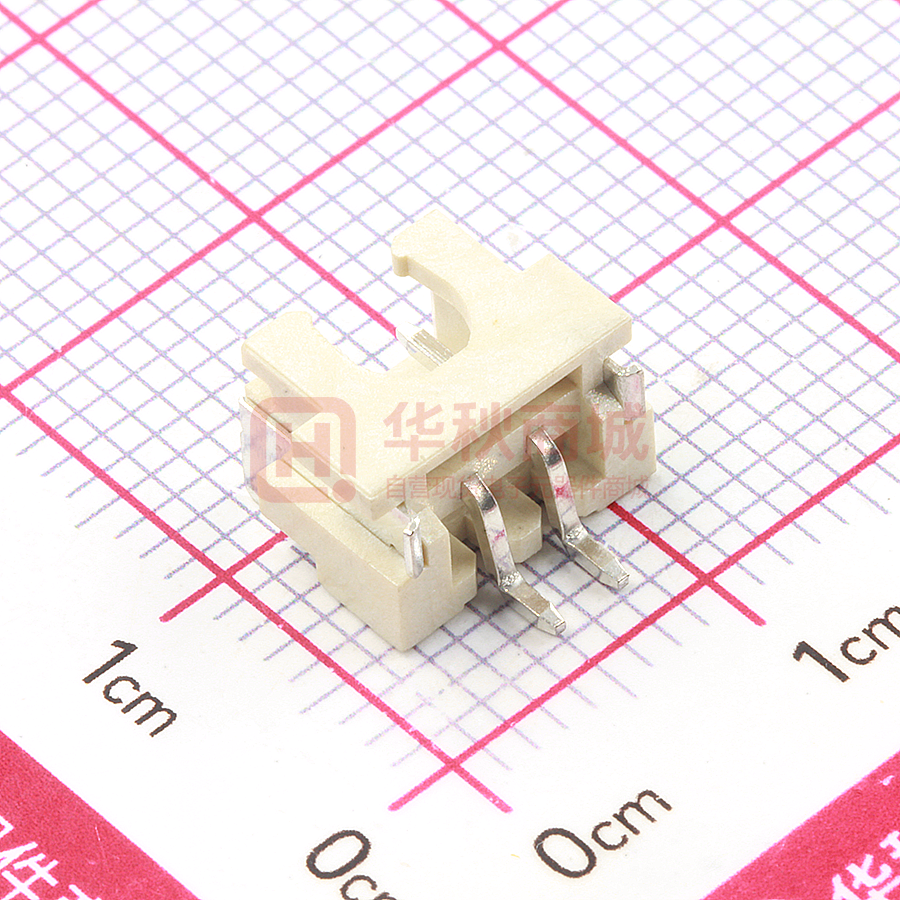

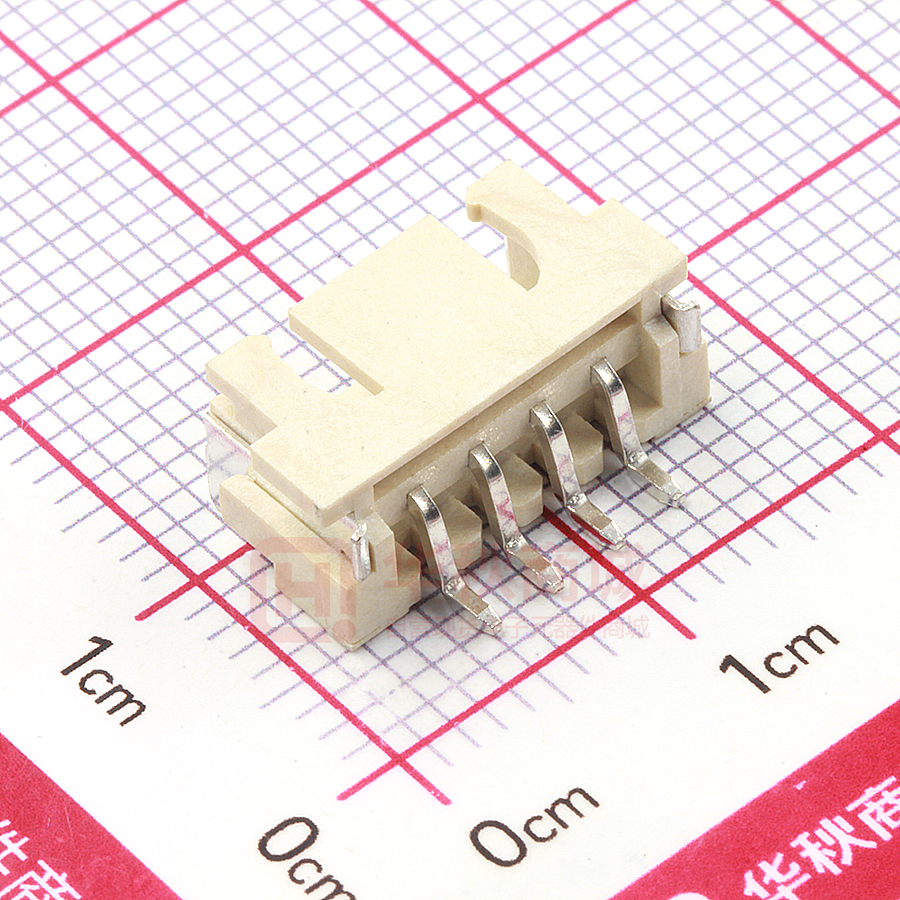

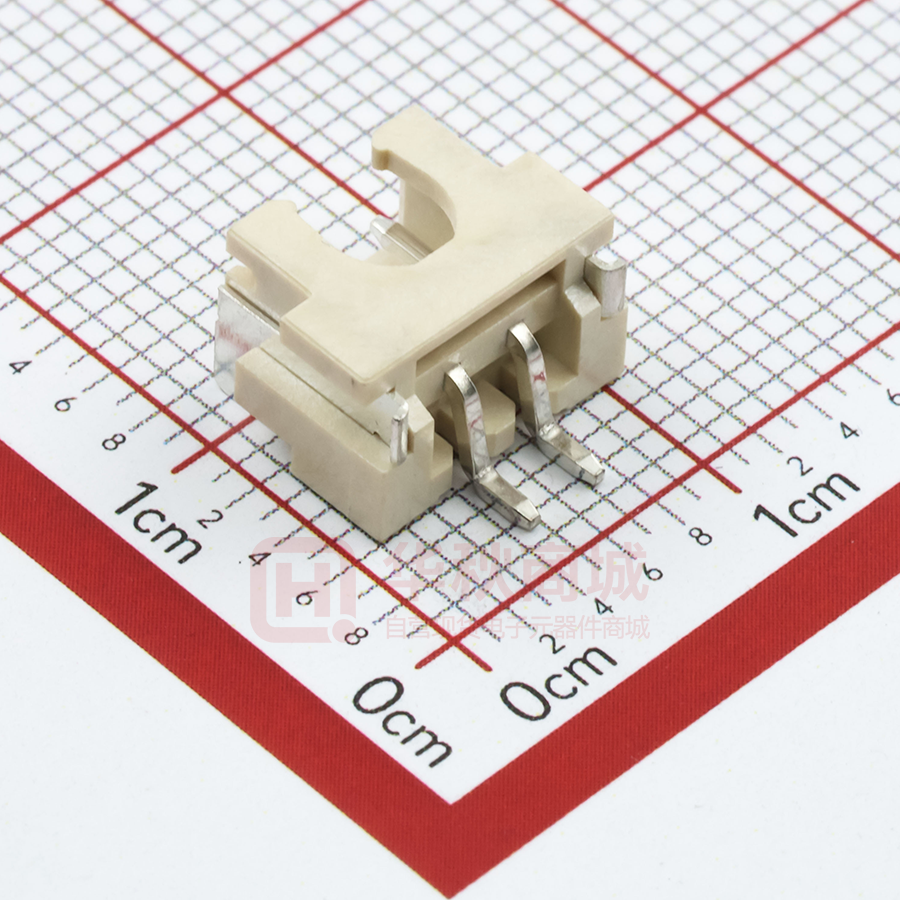

TJC3-4AWB

ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 1/8 Prepared by : Date : Checked by : Date : Approved by : Date : Zhang Wen Jing 2018.03.03 Wu Hui 2018.03.03 Ren An De 2018.03.03 ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 2/8 Revision History Rev. B C D E F Revision Desciption Approved Date ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 3/8 1．SCOPE：(适用范围) 1.1 This specification covers production and inspection of Model TJC3 Connector. 本规范内容适用于本公司 TJC3 型条形连接器产品的生产与检验. 2．Product Classification：（产品分类） 2.1 Poles：2～20. 接触件数目：2～20. 2.2 Catalog Identification： 产品型号示例： 10 female contact Housing：TJC3－10Y. 具有 10 个阴接触件的 TJC3 型连接器：TJC3－10Y. 10 male contact Wafer：TJC3－10AWB. 具有 10 个阳接触件的 TJC3 型连接器：TJC3－10AWB. 3．USE CONDITION：(使用条件) 3.1 Ambient temperature Range(环境温度)：-25℃～+85℃. 3.2 Applicable Wire Sizes(适用线规)：AWG#28～#22. Insulation O.D.Ø1.2 to 1.9mm. 3.3 Applicable PC board thickness(适用 PC 板厚度)： 1.6 mm. 4．Appearance and Dimension： （外观及尺寸） 4.1 Appearance（外观）：Product surface without defect:dirt,crack,and mechanical damage, contact without rust,plating not oxided and not peeled. 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、 镀层氧化、脱落等现象. 4.2 Dimension（外形尺寸）：According to drawings. 依照附图所示. 4.3 Exchangable（互换性）：Exchangable with same specification products. 相同规格应能互换. ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 4/8 5．Material：（材料） P/N (零件名称) Terminal Wafer (针座) Housing （孔座） Type （类型） Contact （插簧） Contact （插针） Welding piece （焊片） Plastic （塑壳） Plastic （塑壳） Material Finish （材料） （表面处理） Phosphor bronze Tin Plated. （磷青铜 厚 0.2mm） Brass Tin Plated over Nickel (黄铜) Brass Tin Plated. (黄铜) Color:Nature LCP UL94V-0 （颜色：本色） Color:Nature Nylon UL94V-0(2) （颜色：本色） Explain （说明） RoHS Compliant 6、Electriacl Performance：（电气性能） NO.(序号) Item（项目） Requirement（技术要求） 6.1 Voltage Rated（额定电压） 250V AC.DC. 6.2 Current Rated（额定电流） 3A AC.DC. 6.3 Contact Resistance（接触电阻） ≤20 mΩ 6.4 Insulation Resistance（绝缘电阻） ≥1000 MΩ 6.5 Dielectric Strength（耐压） 1000V AC/minute 7、Mechanical Performance：（机械性能） NO.（序号） 7.1 Item（项目） Male contact Retention force （PIN 针固定力） Requirement（技术要求） ≥20N (per pin) ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 5/8 7.2 7.3 7.4 7.5 Female contactRetention force ≥10N (per pin) （端子固定力） Welding piece contact Retention ≥3N (per pin) force （焊片固定力） Plug-in force ≤5.5N (per pin) （插入力） Plug-out force ≥1.5N (per pin) （拔出力） 8、Endurance Characteristics： （环境性能） NO. （序号） Item（项目） 8.1 Soldering rest （可焊性） Requirement（技术要求） Time（时间）: 2.5±0.5S; Temperature（温度）: 235±5℃； Area of Soldering（焊锡面）: ≥90% 8.2 Time（时间）: 5±1S; Resistance to Soldering Heat Temperature（温度）: 260±5℃； （耐焊接热） Appearance（外观）:No Damage（无损坏） Time（时间）: 8.3 Heat test （耐热性） 96h Temperature（温度）: +85±3℃； Appearance（外观）: No Damage（无损坏） Contact resistance（接触电阻）:≤40 mΩ Time（时间）: 8.4 48h Cold test Temperature（温度）: -25±3℃； （耐冷性） Appearance（外观）:No Damage（无损坏） Contact resistance（接触电阻）:≤40 mΩ ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 6/8 Low temperature（低温）: -25±3℃ High temperature（高温）: +85±3℃； For 5 cycles.test after keeping in Normal 8.5 Temperature Cycling （温度循环） condition for 30 min. 5 次循环后，放置在正常环境中 30 分钟，再 进行测试 Appearance（外观）:No Damage（无损坏） Contact resistance（接触电阻）:≤40 mΩ Temperature（温度）: 60±2℃ Relative humidity（相对湿度）: 90%-96% RH； 8.6 Invariablenes humidity （恒定湿热） Time（时间）:96h Appearance（外观）:No Damage（无损坏） Contact resistance（接触电阻）:≤40 mΩ Insulation Resistance 绝缘电阻:≥1000 MΩ Salt concentration（浓度）: Temperature（温度）: 5±1% 35±2℃ Testing time（时间）:24±2h After salt is removed by running wafer and a drop 8.7 Salt Spray （盐雾试验） is removed ,it is measured. 把试验样品从试验箱顶悬挂下来，采用浓度为（5± 1）%的氯化钠溶液，连续雾化 24h，试验后用流动的 蒸馏水轻轻洗去表面沉积物.在常温常驻湿条件下 恢复 1-2h.外观无明显损伤 Appearance（外观）: 外观无明显损伤 Contact resistance（接触电阻）:≤40 mΩ ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 7/8 9、Packaging Transportation Storage：（包装 运输 贮存） 9.1 Packaging(包装) （1） The packing of plastic inner is the plastic bag, the packing of inner terminal is panel mounting attach material packing, marked with product name, specification model, quantity, date in produced. 塑壳内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注 明产品名称、规格型号、数量生产日期. （2） Exterior package is carton, facing the packing list, the packing list marked with product name, specification model, quantity, date of dispatch. 外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货 日期. （3） The product in the box must not rock. 产品在箱内不晃动. 9.2 Transportation (运输) Allow for any way transportation, can't get wet and mechanical injury. 允许用任何方式运输，勿淋湿及机械性损伤. 9.3 Storage (贮存) The connector of packing finished should be in the ambient temperature between 10℃ to +40℃, relative humidity ≤ 80%. To store in storehouse does not have acidic, alkaline air and other corrosive gas in the ambient air. 包装完毕的连接器应在环境温度为-10℃～+40℃，相对湿度≤80%，周围空气 中没有酸性，碱性及其它腐蚀性气体的库房中贮存. ZHEJIANG DELI CONNECTORS CO.,LTD. Product Name TJC3(XH) series Rev. A Part Number. 25001 Date 2018-03-03 CONN TYPE 2.5 mm WTB CONN Page 8/8 1 2 3 4 5 6 7 REV. 8 REVISION DESCRIPTION DATE NOTES A A Available in 02 through 20 Circuits. Mates with Y25001XXXX Series Housing. Material : LCP UL94-V0. B B Pin Material : Brass.Tin-plated . A 4.5 1.3 C 11.0 C 3.9 2.5 D D 2.3 LCP 3 D Type F 2.50 10.00 3 5.00 4 7.50 10.00 7 8 9 10 2 3 B 2 5 6 1 Dimension mm A C D Type Dimension mm A B C D 11 25.00 32.50 28.45 23.30 12.50 5.95 8.45 3.30 12 27.50 35.00 30.95 25.80 15.00 17.50 10.95 13.45 5.80 8.30 13 30.00 37.50 33.45 28.30 14 12.50 15.00 20.00 22.50 15.95 10.80 13.30 32.50 35.00 40.00 42.50 30.80 33.30 37.50 45.00 35.95 38.45 40.95 17.50 20.00 25.00 27.50 20.95 40.00 42.50 47.50 50.00 43.45 45.95 50.95 38.30 40.80 22.50 30.00 18.45 23.45 25.95 15.80 18.30 20.80 4 15 16 17 18 20 47.50 55.00 35.80 45.80 5 GENERAL TOLERANCES (UNLESS SPECIFIED) 1 N* 6 E TITLE: 2.50 DATE:18/03/03 GC-WB2500111XX UL94-VO ZHE JIANG DELI CONNECTORS CO .,LTD mm Pitch Wire To Board SMT Wafer DATE:18/03/03 PART NO: .XXX: FINISH: DRAWING NO: 2 TJC3-AWB .XX: 1 2 PRODUCT NAME: .X: 1.8 SCALE: DATE:18/03/03 UNITS: 7 WB2500111XX N/A PAGE: 1/1 mm REV.: 8 B F 1 2 3 4 5 6 7 8 REVISION DESCRIPTION REV. B APPD DATE 2019.5.29 Wu NOTES A A Available in 02 through 20 Circuits. Mates with Y25001XXXX Series Housing. Material : LCP UL94-V0. B B Pin Material : Brass.Tin-plated . A 2.5 1.3 C 3.9 5 9.5 C D D 2.3 LCP 3 E Dimension mm Type F 1 2 3 A B C D Type Dimension mm A B C D 2 2.50 10.00 5.95 11 25.00 32.50 28.45 23.30 3 5.00 12.50 8.45 3.30 12 27.50 35.00 30.95 25.80 4 7.50 15.00 10.95 5.80 13 30.00 37.50 33.45 28.30 5 10.00 17.50 13.45 8.30 14 32.50 40.00 35.95 30.80 6 12.50 20.00 15.95 10.80 15 35.00 42.50 38.45 33.30 7 15.00 22.50 18.45 13.30 16 37.50 45.00 40.95 35.80 8 17.50 25.00 20.95 15.80 17 40.00 47.50 43.45 38.30 9 20.00 27.50 23.45 18.30 18 42.50 50.00 45.95 40.80 10 22.50 30.00 25.95 20.80 20 47.50 55.00 50.95 45.80 4 5 GENERAL TOLERANCES (UNLESS SPECIFIED) 1 N* 6 E TITLE:2.50 DATE:18/03/03 B2500111XX UL94-VO ZHE JIANG DELI CONNECTORS CO .,LTD mm Pitch Wire To Board SMT Wafer DATE:18/03/03 PART NO: .XXX: FINISH: DRAWING NO: 2 TJC3-AB .XX: 1 2 PRODUCT NAME: .X: 1.8 SCALE: DATE:18/03/03 UNITS: 7 B2500111XX N/A PAGE: 1/1 mm REV.: 8 B F ZHE JIANG DELI CONNECTORS CO .,LTD
