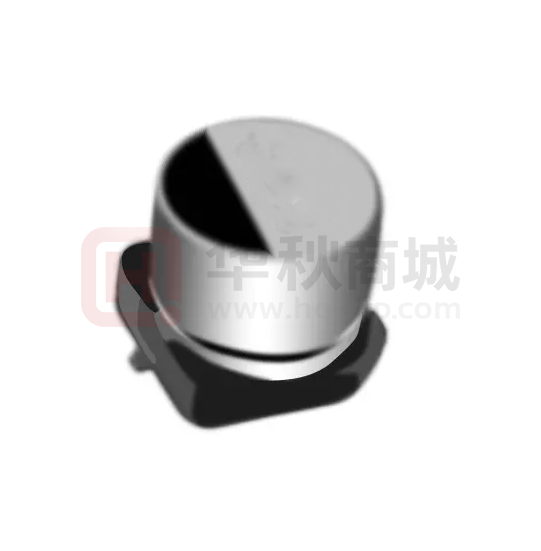

PH-50V10UF-M-6.3*5.4 数据手册
编号 :G02302006
片式铝电解电容器
产品规 格书
客 户 名 称
产 品 型 号
PH
产 品 规 格
50V10μF
产 品 尺 寸
Φ6.3×5.4
日
期
2023.02.08
拟
制
邹伟煌
批
准
程云来
江西联晟电子股份有限公司(4321厂)
-1-
江西联晟电子股份有限公司(4321厂)产品规格书
1. 适用范围
本规格书适用于PH型片式铝电解电容器。
该产品主要用于电路中作滤波、耦合及旁路用。
2. 技术要求
项目
No.
技术参数
1
工作温度范围(℃)
-55℃~+105℃
2
额定工作电压UR(V)
50V
3
标称电容量CR(μF)
10μF
4
外形尺寸(mm)
Φ6.3×5.4
5
容量偏差组别
M(±20%)
6
损耗角正切(tgδ)
≤0.14
(120Hz,25℃±5℃)
7
漏电流(μA,25±5℃)
≤0.01CR UR(2min)
8
负温特性(阻抗比,120Hz)
Z-55℃/ Z+25℃≤3
9
纹波电流I~(mA,120Hz,105℃)
≤30
10
寿命(h,105℃)
2000
11
执行标准
Q/MN10002-2003
3. 外形结构与尺寸
D×L
D±0.5
L
A±0.2
B±0.2
C±0.2
6.3×5.4
6.3
5.4±0.3
2.4
6.6
6.6
-2-
单位:mm
E±0.2
H
2.2
0.5~0.8
江西联晟电子股份有限公司(4321厂)产品规格书
4.电性能测试项目
No.
项目
1
容量(偏差)
2
损耗角正切
3
漏电流
4
负温特性
(阻抗比)
5
6
测试方法
性能要求
测试频率:120Hz±5Hz
测试电压:+1Vrms
测试温度:25±5℃
用LCR仪测量并参照技术要求
电容器串联保护电阻:1000Ω±100Ω
测试电压:额定电压
测试温度:25±5℃
充电时间:2min
用LC仪测量并参照技术要求
1、25+5
-0 ℃(120Hz)下测试产品阻抗
2、-55+0
-3 ℃下测试产品阻抗
用LCR仪测量并参照技术要求
贮存寿命测试
电容量:变化率不超过初始电容
量测试值的±20%;
105℃,贮存1000h,恢复24h后,常温
直流漏电流:不超过200%产品初
(25℃±5℃)测试
始规定值;
损耗角正切:不超过200%初始规
定值。
耐久性
(高温负荷寿
命)
电容量:变化率不超过初始电容
量测试值的±20%;
105℃施加额定电压2000h,恢复24h后, 直流漏电流:不超过产品初始规
常温(25℃±5℃)测试
定值;
损耗角正切:不超过200%初始规
定值。
■ 纹波电流频率系数
频率(f)
50HZ
120HZ
300HZ
1KHZ
≧10KHZ
系数
0.70
1.00
1.17
1.36
1.50
■ 纹波电流温度系数
温度℃
+40
+55
+70
+85
+105
系数
2.5
2.0
1.6
1.3
1.0
-3-
江西联晟电子股份有限公司(4321厂)产品规格书
5.标 志
①
10
④
50V
③
PH
②
①极性
②系列
③额定电压
④标称电容量
6.订货产品书写编码(说明)
PH- 50V10uF- M –φ6.3×5.4
说明:
①“PH”表示型号;
② “50V10uF”表示产品规格,包括额定电压和标称容量;
③ “M”表示产品容量允许偏差的组别为M组(±20%):
④“φ6.3×5.4”表示产品尺寸,包括产品直径和高度。
-4-
