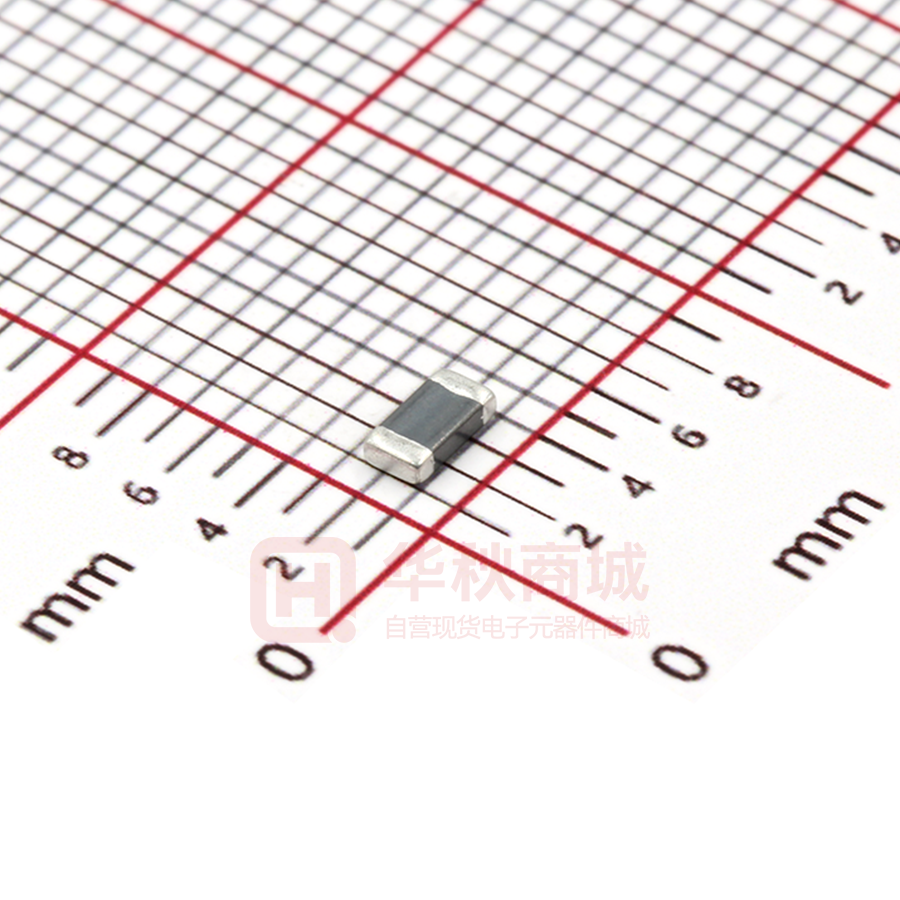

MGFL3216F1R0MT-LF

Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 FEATURES 特点 ● Compact size and light weight 尺寸小，重量轻 ● Excellent solderability and heat resistance for either flow or reflow soldering良好的可焊性和耐焊性 ● No cross coupling between inductors due to magnetic shield 良好的磁屏蔽抗干扰性 ●Low RDC and High IDC 低直流电阻和高 IDC 特点 APPLICATIONS 应用 特点 ●Cellular platform DC-DC converter circuit(移动设备用 DC-DC 转换器电路) ●Portable AV equipment (digital camera，DVD Type）便携式 AV 设备（数码照相机，DVD 等） ●Cellular platform(handset Type) 移动通讯设备（手机等） ●Memex(computer Type) 信息机器（电脑等） Product Identification 产品标识 应用 MGFL 特点 2012 F 2R2 M T ① ② ③ ④ ⑤ ⑥ - LF ⑦ ① Series name 系列名称 ② Dimension 产品尺寸 L×W：【2012: 2.0mm×1.2mm】 ③Material code 材料代码 ④Inductance 电感量： 【R47=0.47 uH 2R2=2.2uH ⑤Tolerance of Inductance 电感量公差： 【 M: ±20％】 ⑥Packing Style：【 T: Taping 编带盘装 100=10 uH】 B: Bulk 散装】 ⑦ Lead free products 无铅产品 Shapes And Dimensions 外形及尺寸示意图 应用 特点 Dimensions (mm) [inch] Type 型号 L长 W宽 T高 a1, a2 1608 [0603] 1.60±0.15 [0.063±0.006] 0.80±0.15 [0.031±0.006] 0.80±0.15 [0.031±0.006] 0.30±0.20 [0.012±0.008] 2012 [0805] 2.00±0.20 [0.079±0.008] 1.25±0.20 [0.049±0.008] 0.80±0.20 [0.031±0.008] 0.50±0.30 [0.02±0.012] 2016[0806] 2.00±0.20 [0.079±0.008] 1.60±0.20 [0.063±0.008] 0.80±0.20[0.031±0.008] 0.50±0.30 [0.02±0.012] 2520[1008] 2.50±0.20[0.098±0.008] 2.00±0.20[0.079±0.008] 0.85±0.15[0.03±0.006] 0.50±0.30[0.02±0.012] 3216 [1206] 3.20±0.20 [0.126±0.008] 1.60±0.20 [0.063±0.008] 1.10±0.30 [0.043±0.012] 0.50±0.30 [0.02±0.012] 3225[1210] 3.20±0.20[0.126±0.008] 2.50±0.20[0.098±0.008] 1.25±0.20[0.049±0.008] 0.70±0.30[0.028±0.012] 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 Electrical Characteristics 电气性能 应用 MGFL特点 1608 (0603) Series L (uH) LTest Freq. SRF(MHz) RDC(Ω) ±20% (MHz) /min ±30% MGFL1608F1R0□ 1.0 1 125 0.18 1000 MGFL1608F1R5□ 1.5 109 0.22 800 MGFL1608F2R2□ 2.2 90 0.30 700 MGFL1608F3R3□ 3.3 70 0.40 600 MGFL1608F4R7□ 4.7 50 0.50 500 MGFL1608F6R8□ 6.8 40 0.53 400 MGFL1608F100□ 10.0 33 0.55 400 MGFL1608F150□ 15.0 20 0.9 220 MGFL1608F220□ 22.0 15 1.0 200 MGFL1608C1R0□ 1.0 125 0.30 600 MGFL1608C1R5□ 1.5 109 0.35 550 MGFL1608C2R2□ 2.2 90 0.45 500 MGFL1608C3R3□ 3.3 70 0.65 400 MGFL1608C4R7□ 4.7 50 1.0 300 Part No. 1 1 1 1 1 1 1 1 1 1 1 1 1 Ir(mA)/max MGFL 2012 (0805) Series Part No. L (uH) LTest Freq. SRF(MHz) RDC(Ω) ±20% (MHz) /min ±30% Ir(mA)/max MGFL2012F1R0□ 1.0 1 75 0.15 1400 MGFL2012F1R5□ 1.5 1 60 0.16 1300 MGFL2012F2R2□ 2.2 1 50 0.2 1200 MGFL2012F3R3□ 3.3 1 41 0.22 1100 MGFL2012F4R7□ 4.7 1 35 0.25 1000 MGFL2012F6R8□ 6.8 1 29 0.27 550 MGFL2012F100□ 10.0 1 24 0.32 500 MGFL2012F150□ 15.0 1 19 0.5 400 MGFL2012F220□ 22.0 1 18 0.7 300 MGFL2012C1R0□ 1.0 1 75 0.18 1000 MGFL2012C1R5□ 1.5 1 60 0.19 900 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 MGFL2012C2R2□ 2.2 1 50 0.22 800 MGFL2012C3R3□ 3.3 1 41 0.25 600 MGFL2012C4R7□ 4.7 1 35 0.35 500 MGFL2012U1R0□ 1.0 1 60 0.2 1400 MGFL2012U1R5□ 1.5 1 50 0.25 1300 MGFL2012U2R2□ 2.2 1 40 0.3 1200 MGFL2012U3R3□ 3.3 1 30 0.4 1100 MGFL2012U4R7□ 4.7 1 20 0.5 1000 L (uH) LTest Freq. SRF(MHz) RDC(Ω) ±20% (MHz) /min ±30% MGFL 2016 (0806) Series Part No. Ir(mA)/max MGFL2016F1R0□ 1.0 1 60 0.11 1400 MGFL2016F1R5□ 1.5 1 50 0.15 1200 MGFL2016F2R2□ 2.2 1 40 0.20 1200 MGFL2016F3R3□ 3.3 1 30 0.30 1200 MGFL2016F4R7□ 4.7 1 20 0.35 1100 MGFL2016C1R0□ 1.0 1 60 0.10 1200 MGFL2016C1R5□ 1.5 1 50 0.13 1000 MGFL2016C2R2□ 2.2 1 40 0.15 900 MGFL2016C3R3□ 3.3 1 30 0.20 800 MGFL2016C4R7□ 4.7 1 20 0.30 700 MGFL2016U1R0□ 1.0 1 55 0.18 1400 MGFL2016U1R5□ 1.5 1 45 0.23 1200 MGFL2016U2R2□ 2.2 1 35 0.28 1200 MGFL2016U3R3□ 3.3 1 25 0.35 1200 MGFL2016U4R7□ 4.7 1 15 0.45 1100 MGFL 2520 (1008) Series Part No. L (uH) LTest Freq. SRF(MHz) RDC(Ω) ±20% (MHz) /min ±30% Ir(mA)/max MGFL2520F1R0□ 1.0 1 60 0.15 1600 MGFL2520F1R5□ 1.5 1 50 0.18 1500 MGFL2520F2R2□ 2.2 1 40 0.25 1300 MGFL2520F3R3□ 3.3 1 30 0.30 1200 MGFL2520F4R7□ 4.7 1 20 0.32 1100 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 MGFL2520C1R0□ 1.0 1 60 0.11 1100 MGFL2520C1R5□ 1.5 1 50 0.13 1000 MGFL2520C2R2□ 2.2 1 40 0.15 950 MGFL2520C3R3□ 3.3 1 30 0.18 900 MGFL2520C4R7□ 4.7 1 20 0.25 850 MGFL2520U1R0□ 1.0 1 50 0.18 1700 MGFL2520U1R5□ 1.5 1 40 0.20 1600 MGFL2520U2R2□ 2.2 1 30 0.23 1500 MGFL2520U3R3□ 3.3 1 25 0.30 1300 MGFL2520U4R7□ 4.7 1 15 0.35 1200 L (uH) LTest Freq. SRF(MHz) RDC(Ω) ±20% (MHz) /min ±30% MGFL 3216 (1206) Series Part No. Ir(mA)/max MGFL3216F1R0□ 1.0 1 90 0.10 1600 MGFL3216F1R5□ 1.5 1 75 0.12 1500 MGFL3216F2R2□ 2.2 1 58 0.15 1300 MGFL3216F3R3□ 3.3 1 49 0.20 1200 MGFL3216F4R7□ 4.7 1 41 0.32 980 MGFL3216F6R8□ 6.8 1 34 0.41 830 MGFL3216F100□ 10.0 1 28 0.50 670 MGFL3216C1R0□ 1.0 1 90 0.12 1400 MGFL3216C1R5□ 1.5 1 75 0.15 1300 MGFL3216C2R2□ 2.2 1 58 0.20 1200 MGFL3216C3R3□ 3.3 1 49 0.25 1100 MGFL3216C4R7□ 4.7 1 41 0.45 850 L (uH) LTest Freq. SRF(MHz) RDC(Ω) ±20% (MHz) /min ±30% MGFL 3225 (1210) Series Part No. Ir(mA)/max MGFL3225F1R0□ 1.0 1 90 0.08 1800 MGFL3225F1R5□ 1.5 1 80 0.10 1600 MGFL3225F2R2□ 2.2 1 58 0.15 1400 MGFL3225F3R3□ 3.3 1 49 0.18 1300 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 MGFL3225F4R7□ 4.7 1 41 0.22 1000 MGFL3225F6R8□ 6.8 1 34 0.30 850 MGFL3225F100□ 10.0 1 28 0.42 700 MGFL3225C1R0□ 1.0 1 90 0.10 1600 MGFL3225C1R5□ 1.5 1 80 0.12 1400 MGFL3225C2R2□ 2.2 1 58 0.18 1300 MGFL3225C3R3□ 3.3 1 49 0.21 1200 MGFL3225C4R7□ 4.7 1 41 0.30 900 备注：额定电流 Rated Current 基于产品表面温度上升的标准值：产品表面温度达到＋40℃时的电流值；Rated current based on increasing product temperature: Current when temperature of the product reaches +40°C Characteristic curve 特性曲线 应用 特点 MGFL 1608F(0603) Series MGFL 2012F(0805) Series 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 MGFL2012U(0805) Series MGFL 2016F(0806) Series MGFL2016U(0806) Series 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 MGFL 2520F(1008) Series MGFL2520U(1008) Series MGFL 3216F(1206) Series 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ferrite Large Current Inductor (叠层片式铁氧体大电流电感 MGFL 系列 MGFL 3225F(1210) Series 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com
