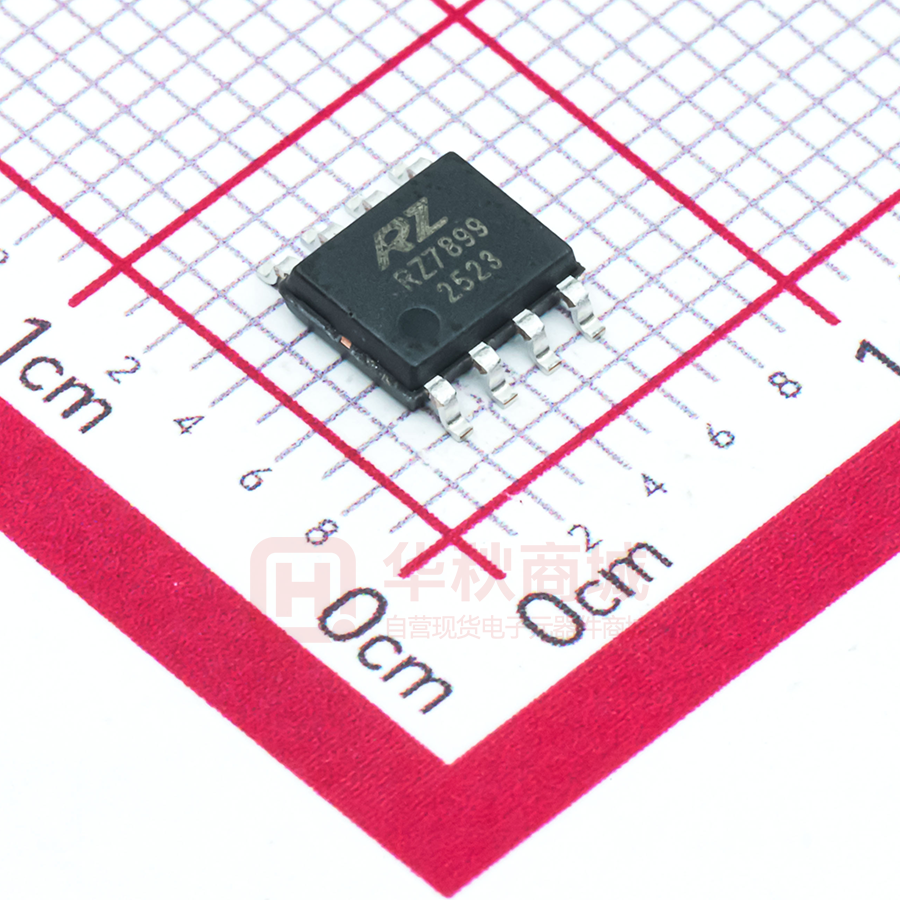

RZ7899

马达驱动电路 RZ7899 电路简述 RZ7899 是一款 DC 双向马达驱动电路，它适用于玩具等类的电机驱动、自 动阀门电机驱动、电磁门锁驱动等。它有两个逻辑输入端子用来控制电机前进、 后退及制动。该电路具有良好的抗干扰性，微小的待机电流、低的输出内阻，同 时，他还具有内置二极管能释放感性负载的反向冲击电流。 特点 l 微小的待机电流，小于 2uA。 l 工作电压范围宽 3.0V~25V。 l 有紧急停止功能 l 有过热保护功能 l 有过流嵌流及短路保护功能 l 封装外形为: SOP8 引脚功能 脚位 1 2 3 4 5, 6 7, 8 名称 BI FI GND Vcc FO BO 输入真值表 2 脚 前进输入 H L H L 功能 后退输入 前进输入 地 电源 前进输出 后退输出 1脚 后退输入 L H H L 5,6 脚 前进输出 H L L Open 7,8 脚 后退输出 L H L Open 极限值 参数 电源电压 输出电流 工作温度 存储温度 无锡睿智微电子有限公司 2016.4 符号 Vcc Iout Top Tstg 数值 28 6 -25~+85 -55~+150 Tel. 0510-85898501 18061979821 单位 V A ℃ ℃ Fax. 0510-85898500 马达驱动电路 RZ7899 电特性( 除特殊说明外：Vcc = 6V，Ta = 25℃ ) 参数 符号 条件 工作电压 VOPR 待机电流 Is Vcc = 9V Vi = 0 静态电流 Icc Vcc = 6V 负载开路 V1 = 3V 输出高电平 VHOUT 输出低电平 VLOUT 输入高电平 ViH 输入低电平 ViL 输入电流(2V) Ii 输入电流(3V) 最小 典型 最大 单位 3.0 -- 25 V 2 uA 2 4 7 mA Vcc = 6V Io =3A 5.5 5.7 5.9 V Vcc = 6V Io = 3A 0.05 0.15 0.35 V 2.2 3.0 6 V 0.5 0.7 V Vcc = 6V Vi = 2V 70 100 uA Ii Vcc = 6V Vi = 3V 100 150 uA 输出电流 Iout SOP8 封装, 5,6,7,8 脚外要 布散热铜片（PCB 板铜片） 3 5 A 过热保护温度 Totp ℃ 130 应用线路 Vcc 4 C2 470uF C1 0.1uF Vcc Drive 2 INF OUTF 56 I limit Control M Thermal Shutdown Drive 1 INR OUTR 78 Gnd 3 GND 无锡睿智微电子有限公司 2016.4 Tel. 0510-85898501 18061979821 Fax. 0510-85898500 马达驱动电路 RZ7899 应用测试样板图 无锡睿智微电子有限公司 2016.4 Tel. 0510-85898501 18061979821 Fax. 0510-85898500 马达驱动电路 RZ7899 封装外形图 Package Type SOP8 无锡睿智微电子有限公司 2016.4 Tel. 0510-85898501 18061979821 Fax. 0510-85898500
