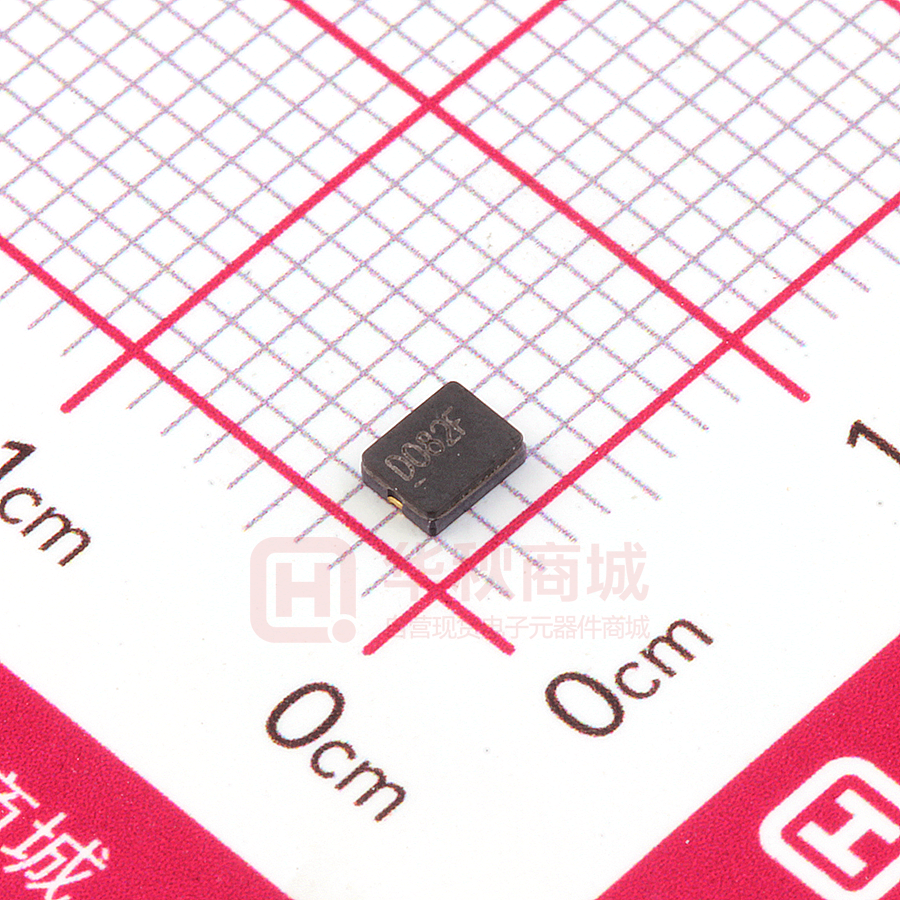

表面贴装型晶体谐振器/MHz带晶体谐振器 〈汽车电子用〉 DSX321G/DSX321GK/DSX320G/DSX320GE ■ 优点 ● 小型・薄型・轻量的表面贴装型晶体谐振器 厚度　DSX321G‌ （12MHz以上）：0.75mm RoHS/ELV对应 （低于12MHz）：0.85mm 　　　DSX321GK: 0.85mm 　　　DSX320G‌ （12MHz以上）：0.85mm （低于12MHz）：0.95mm 　　　DSX320GE：0.95mm ● 耐热性卓越，高精度、高可靠性 ● 支持广泛的频率　DSX321G/DSX320G/DSX320GE: 7.9～64MHz DSX321GK: 9.8～40MHz ● 耐冷热循环性（焊锡裂痕）：支持3,000次循环 ［ー40, ＋125℃］ （DSX320G/DSX320GE） ● 无需防湿包装管理 Moisture Sensitivity Level：LEVEL1（IPC/JEDEC J-STD-033） ● 依据AEC-Q200 ● 也可支持完全无铅产品(DSX321G) DSX320G DSX321G/DSX321GK 实际尺寸 DSX320GE 无铅 ■ 用途 ● ● 安全装置、车载导航、汽车音响等多媒体设备、TPMS、无钥匙进入系统（DSX321G/DSX321GK） ECU（发动机、车体控制）、安全相关、车身相关、ABS、EPS等（DSX320G/DSX320GE） ■ 一般规格 DSX321G/DSX320G/DSX320GE DSX321GK 型号 项目 频率范围 7.9〜9.8MHz 9.8〜11MHz 11〜12MHz 谐波次数 12〜27MHz 27〜40MHz 40〜64MHz Fundamental 负载电容 8pF, 10pF, 12pF 激励电平 10μW （200μW max.） 频率公差 ±30×10−6（at 25℃） 串联电阻 400Ω max. 200Ω max. 150Ω max. 120Ω max. 100Ω max. −6 频率温度特性 （Ref. to 25℃） ±100×10 /ー40〜＋125℃ 保存温度范围 ー40〜＋150℃ 可靠性规格 AEC-Q200 包装单位 3000pcs./reel （φ180） 有关其他规格或者特殊规格请咨询营业部门。 频率 制造批号 DSX321G 　0.75±0.15：12MHz以上 　0.85±0.15：低于12MHz DSX321GK 　0.85±0.15 2.1 ■焊盘图形（参考） 〈Top View〉 2.0 1.8 0.7 1.6 1.6 频率 #2 #1 制造批号 ■焊盘图形（参考） 〈Top View〉 1.9 1.8 2.0 0.9 0.5 2-1.3 2-1.5 0.8 2-1.0 2-1.2 #1 #2 0.9 1.2 1.4 低于12MHz 2.1 #4 #3 1.7 #4 #3 0.7 1.6 #1 #2 0.9 D08701 公司名 0.85±0.15 : 12MHz以上 0.95±0.15 : 低于12MHz ■ 焊盘图形（参考） 〈Top View〉 2.2 12MHz以上 3.2±0.1 2-1.0 2-1.2 2.7 公司名 #2 #1 ［mm］ ■内部连接 〈Top View〉 2.1 2.3 #2 #1 #1、3为晶体端子 #2、4为开放（未连接） 制造批号 D08701 ■外形尺寸 0.5 频率 ■内部连接 〈Top View〉 2.5±0.1 #3 D 16 701 公司名 ［mm］ ■ DSX320GE ■外形尺寸 3.2±0.1 2.5±0.1 2.5±0.1 ［mm］ ■ DSX320G 0.95±0.15 ■ 内部连接 〈Top View〉 #4 ■ 外形尺寸 3.2±0.1 4-0.1 ■ DSX321G/DSX321GK 1.5
