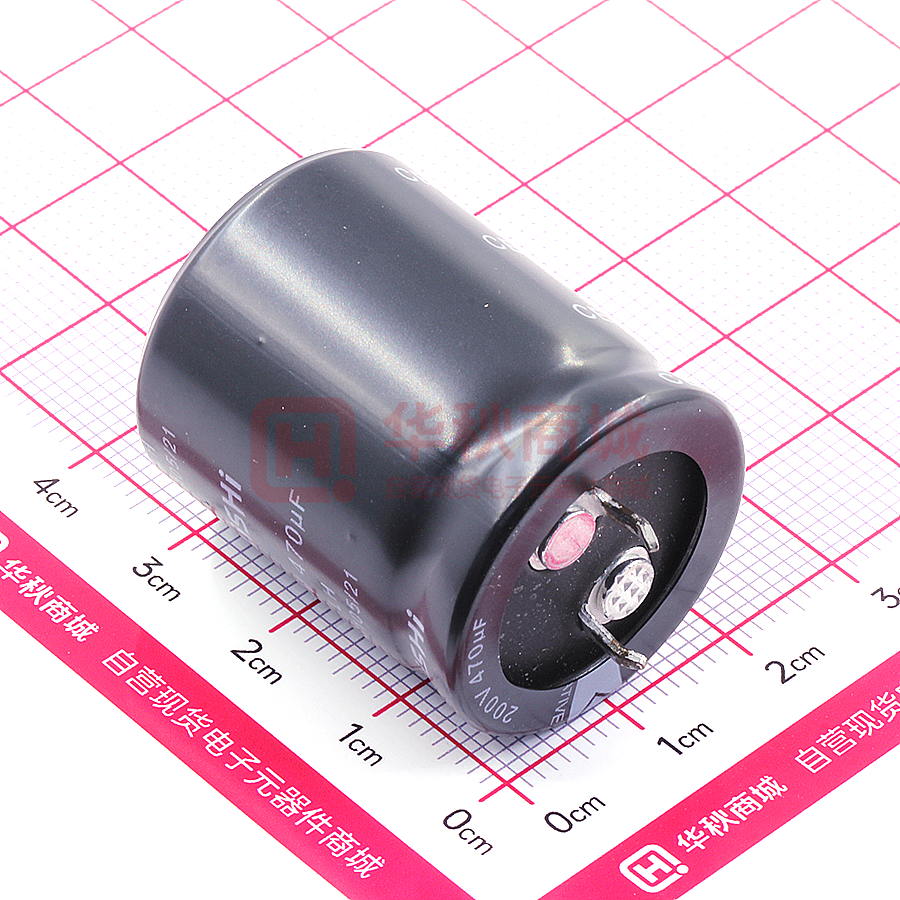

ELH2DM471P30KT

LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LH series Withstand high temperature, for general purpose Endurance: 2,000 hours at 105°C Upgrade RoHS Compliant SPECIFICATIONS Items Characteristics Category Temperature Range -40~+105°C -25~+105°C Rated Voltage Range 10~100V.DC 160~500V.DC Capacitance Tolerance ±20% (M) (at 20°C, 120Hz) I≤3 CV Where, I: Max.leakage current (μA), C: Nominal capacitance (μF), V: Rated voltage (V) Leakage Current Rated Voltage (Vdc) Dissipation Factor (tanδ) 16 25 35 50 63 80 100 160 to 250 0.55 0.50 0.45 0.40 0.35 0.30 0.25 0.20 315 to 450 500 0.15 0.15 0.20 Rated Voltage (Vdc) 10 16 25 35 50 63 80 100 160 to 250 315 to 400 420 to 500 Z(-25°C)/Z(+20°C) 4 4 3 3 2 2 2 2 4 8 8 5 - - - tanδ (max.) Low Temperature Characteristics (Max. Impedance Ratio) 10 (at 20°C after 5 minutes) Z(-40°C)/Z(+20°C) 15 15 10 8 6 6 5 (at 20°C, 120Hz) (at 120Hz) The following specifications shall be satisfied when the capacitors are restored to 20°C after DC voltage plus the rated ripple current is applied for 2,000 hours at 105°C. Endurance Capacitance Change ≤±20% of the initial value D.F. (tanδ) ≤200% of the initial specified value Leakage Current ≤The initial specified value The following specifications shall be satisfied when the capacitors are restored to 20°C after exposing them for 1,000 hours at 105°C without voltage applied. Shelf Life Capacitance Change ≤±20% of the initial value D.F. (tanδ) ≤150% of the initial specified value Leakage Current ≤200% of the initial specified value DIMENSIONS [mm] Terminal Code: P (Ф40 to Ф45) Terminal Code : K (Φ22 to Φ35) : Standard Bottom plate Sleeve(PET) L+2Max Safety vent 4.5±1 ØF ØD+1 Max 3 0° 3 0° 4-Ø2.0±0.1 Ø22.5±0.1 (PC board Mounting Holes) (Component Side) PART NUMBERING SYSTEM E LH 2W M 151 P40 K T Sleeve Code: “C” for PVC, “T” for PET Terminal code Size code Capacitance code Capacitance tolerance code Voltage code Series code Category code RATED RIPPLE CURRENT MULTIPLIERS Frequency correction factor for ripple current Rated voltage(Vdc) Freq.(Hz) 10~50 63~100 160~250 315~500 120 1k 10k 100k 1.00 1.00 1.00 1.00 1.03 1.07 1.32 1.30 1.05 1.13 1.45 1.41 1.08 1.19 1.50 1.43 The endurance of capacitors is shortened with internal heating produced by ripple current at the rate of halving the lifetime with every 5°C rise. When long life performance is required in actual use,the rms ripple current has to be reduced. 187 LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LH series WV (V dc ) Rated ripple current (Arms/105°C, 120Hz) Part Number 0.45 3.27 ELH1EM153P45KT 0.45 3.13 ELH1EM153Q35KT 35×30 0.45 3.26 ELH1EM153R30KT 30×40 0.45 3.56 ELH1EM183Q40KT 35×35 0.45 3.84 ELH1EM183R35KT 30×45 0.45 4.04 ELH1EM223Q45KT 35×35 0.45 3.75 ELH1EM223R35KT 27000 35×45 0.45 4.74 ELH1EM273R45KT ELH1AM223O45KT 33000 35×50 0.45 5.50 ELH1EM333R50KT 2.54 ELH1AM223P35KT 3300 22×25 0.40 1.45 ELH1VM332O25KT 0.55 2.50 ELH1AM223Q30KT 3900 22×30 0.40 1.69 ELH1VM392O30KT 22×50 0.55 3.17 ELH1AM273O50KT 22×35 0.40 2.02 ELH1VM472O35KT 25×40 0.55 3.07 ELH1AM273P40KT 25×25 0.40 1.62 ELH1VM472P25KT 30×30 0.55 2.95 ELH1AM273Q30KT 22×35 0.40 2.13 ELH1VM562O35KT 25×45 0.55 3.39 ELH1AM333P45KT 25×30 0.40 2.00 ELH1VM562P30KT 30×35 0.55 3.33 ELH1AM333Q35KT 22×40 0.40 2.41 ELH1VM682O40KT 35×30 0.55 3.21 ELH1AM333R30KT 25×35 0.40 2.31 ELH1VM682P35KT 30×40 0.55 3.70 ELH1AM393Q40KT 30×25 0.40 2.31 ELH1VM682Q25KT 35×35 0.55 3.68 ELH1AM393R35KT 22×50 0.40 2.85 ELH1VM822O50KT 30×45 0.55 4.22 ELH1AM473Q45KT 25×40 0.40 2.73 ELH1VM822P40KT 35×40 0.55 4.16 ELH1AM473R40KT 30×30 0.40 2.75 ELH1VM822Q30KT 56000 35×45 0.55 5.00 ELH1AM563R45KT 25×45 0.40 3.05 ELH1VM103P45KT 6800 22×25 0.50 1.75 ELH1CM682O25KT 30×35 0.40 3.05 ELH1VM103Q35KT 8200 22×30 0.50 2.00 ELH1CM822O30KT 25×50 0.40 3.37 ELH1VM123P50KT 22×30 0.50 2.10 ELH1CM103O30KT 30×40 0.40 3.23 ELH1VM123Q40KT 25×25 0.50 2.05 ELH1CM103P25KT 35×30 0.40 3.19 ELH1VM123R30KT 22×35 0.50 2.31 ELH1CM123O35KT 30×45 0.40 3.72 ELH1VM153Q45KT 25×30 0.50 2.30 ELH1CM123P30KT 35×35 0.40 3.67 ELH1VM153R35KT 30×25 0.50 2.30 ELH1CM123Q25KT 18000 35×40 0.40 4.37 ELH1VM183R40KT 22×40 0.50 2.68 ELH1CM153O40KT 22000 35×45 0.40 4.92 ELH1VM223R45KT 25×35 0.50 2.58 ELH1CM153P35KT 1800 22×25 0.35 1.34 ELH1HM182O25KT 30×30 0.50 2.57 ELH1CM153Q30KT 2200 22×30 0.35 1.60 ELH1HM222O30KT 22×50 0.50 3.20 ELH1CM183O50KT 22×30 0.35 1.70 ELH1HM272O30KT 25×40 0.50 3.16 ELH1CM183P40KT 25×25 0.35 1.70 ELH1HM272P25KT 30×30 0.50 2.98 ELH1CM183Q30KT 22×35 0.35 1.97 ELH1HM332O35KT 25×45 0.50 3.36 ELH1CM223P45KT 25×30 0.35 1.88 ELH1HM332P30KT 30×35 0.50 3.30 ELH1CM223Q35KT 22×40 0.35 2.22 ELH1HM392O40KT 35×30 0.50 3.25 ELH1CM223R30KT 25×30 0.35 2.20 ELH1HM392P30KT 25×50 0.50 3.85 ELH1CM273P50KT 30×25 0.35 1.95 ELH1HM392Q25KT 30×40 0.50 3.80 ELH1CM273Q40KT 22×45 0.35 2.43 ELH1HM472O45KT 35×35 0.50 3.93 ELH1CM273R35KT 25×35 0.35 2.43 ELH1HM472P35KT 30×45 0.50 4.30 ELH1CM333Q45KT 30×30 0.35 2.25 ELH1HM472Q30KT 35×35 0.50 4.27 ELH1CM333R35KT 22×50 0.35 2.75 ELH1HM562O50KT 30×50 0.50 4.81 ELH1CM393Q50KT 25×40 0.35 2.72 ELH1HM562P40KT 35×40 0.50 4.80 ELH1CM393R40KT 30×30 0.35 2.64 ELH1HM562Q30KT 47000 35×45 0.50 5.53 ELH1CM473R45KT 25×45 0.35 3.30 ELH1HM682P45KT 4700 22×25 0.45 1.61 ELH1EM472O25KT 30×35 0.35 3.30 ELH1HM682Q35KT 5600 22×30 0.45 1.80 ELH1EM562O30KT 35×30 0.35 3.25 ELH1HM682R30KT 22×35 0.45 2.09 ELH1EM682O35KT 30×40 0.35 3.60 ELH1HM822Q40KT 25×25 0.45 1.87 ELH1EM682P25KT 35×35 0.35 3.60 ELH1HM822R35KT 22×40 0.45 2.31 ELH1EM822O40KT 30×50 0.35 4.05 ELH1HM103Q50KT 25×30 30×25 0.45 0.45 2.34 2.16 ELH1EM822P30KT 35×40 0.35 4.04 ELH1HM103R40KT ELH1EM822Q25KT 12000 35×45 0.35 4.56 ELH1HM123R45KT 22×45 0.45 2.65 ELH1EM103O45KT 15000 35×50 0.35 4.77 ELH1HM153R50KT 25×35 0.45 2.61 ELH1EM103P35KT 1200 22×25 0.30 1.20 ELH1JM122O25KT 30×30 0.45 2.61 ELH1EM103Q30KT 1500 22×30 0.30 1.47 ELH1JM152O30KT 22×50 0.45 2.80 ELH1EM123O50KT 22×30 0.30 1.58 ELH1JM182O30KT 25×40 0.45 2.81 ELH1EM123P40KT 25×25 0.30 1.52 ELH1JM182P25KT 30×30 0.45 2.74 ELH1EM123Q30KT 22×35 0.30 1.82 ELH1JM222O35KT 25×30 0.30 1.75 ELH1JM222P30KT Cap (µF) Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 10000 22×25 0.55 1.77 ELH1AM103O25KT 22×30 0.55 2.10 ELH1AM123O30KT 25×25 0.55 1.94 22×35 0.55 25×30 12000 15000 18000 22000 10(1A) 27000 33000 39000 47000 10000 12000 15000 16(1C) 18000 22000 27000 33000 39000 6800 8200 25(1E) 10000 12000 WV (V dc ) Cap (µF) Size ΦDxL(mm) tanδ 25×45 15000 30×35 ELH1AM123P25KT 2.23 ELH1AM153O35KT 0.55 2.10 ELH1AM153P30KT 22×40 0.55 2.41 ELH1AM183O40KT 25×30 0.55 2.34 ELH1AM183P30KT 30×25 0.55 2.25 ELH1AM183Q25KT 22×45 0.55 2.58 25×35 0.55 30×30 25(1E) 18000 22000 4700 5600 6800 35(1V) 8200 10000 12000 15000 2700 3300 3900 4700 50(1H) 5600 6800 8200 10000 63(1J) 1800 2200 188 Snap-in&Lug Terminal Type STANDARD RATINGS LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LH series STANDARD RATINGS WV (V dc ) Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 30×50 0.20 3.60 ELH1KM392Q50KT 35×40 0.20 3.67 ELH1KM392R40KT 4700 35×45 0.20 3.80 ELH1KM472R45KT ELH1JM332O45KT 5600 35×50 0.20 4.05 ELH1KM562R50KT 2.27 ELH1JM332P35KT 220 22×25 0.15 0.92 ELH2CM221O25KT 0.30 2.24 ELH1JM332Q30KT 330 22×25 0.15 1.03 ELH2CM331O25KT 0.30 2.51 ELH1JM392P40KT 390 22×30 0.15 1.17 ELH2CM391O30KT 30×35 0.30 2.55 ELH1JM392Q35KT 22×30 0.15 1.28 ELH2CM471O30KT 25×50 0.30 2.97 ELH1JM472P50KT 25×25 0.15 1.29 ELH2CM471P25KT 30×40 0.30 2.86 ELH1JM472Q40KT 22×35 0.15 1.45 ELH2CM561O35KT 35×30 0.30 2.80 ELH1JM472R30KT 25×30 0.15 1.49 ELH2CM561P30KT 30×40 0.30 3.22 ELH1JM562Q40KT 22×40 0.15 1.64 ELH2CM681O40KT 35×35 0.30 3.20 ELH1JM562R35KT 25×35 0.15 1.70 ELH2CM681P35KT 30×50 0.30 3.65 ELH1JM682Q50KT 30×25 0.15 1.63 ELH2CM681Q25KT 35×40 0.30 3.65 ELH1JM682R40KT 22×45 0.15 1.85 ELH2CM821O45KT 8200 35×45 0.30 4.04 ELH1JM822R45KT 25×40 0.15 1.92 ELH2CM821P40KT 10000 35×50 0.30 4.48 ELH1JM103R50KT 30×30 0.15 1.91 ELH2CM821Q30KT 1000 22×25 0.25 1.19 ELH1BM102O25KT 25×45 0.15 2.17 ELH2CM102P45KT 1200 22×30 0.25 1.44 ELH1BM122O30KT 30×35 0.15 2.19 ELH2CM102Q35KT 22×30 0.25 1.59 ELH1BM152O30KT 25×50 0.15 2.43 ELH2CM122P50KT 25×25 0.25 1.59 ELH1BM152P25KT 30×40 0.15 2.48 ELH2CM122Q40KT 22×35 0.25 1.79 ELH1BM182O35KT 35×30 0.15 2.25 ELH2CM122R30KT 25×30 0.25 1.71 ELH1BM182P30KT 30×45 0.15 2.82 ELH2CM152Q45KT 22×40 0.25 2.03 ELH1BM222O40KT 35×35 0.15 2.62 ELH2CM152R35KT 25×35 0.25 1.98 ELH1BM222P35KT 30×50 0.15 3.13 ELH2CM182Q50KT 30×25 0.25 1.98 ELH1BM222Q25KT 35×40 0.15 2.97 ELH2CM182R40KT 22×45 0.25 2.39 ELH1BM272O45KT 2200 35×45 0.15 3.34 ELH2CM222R45KT 25×40 0.25 2.35 ELH1BM272P40KT 270 22×25 0.15 0.97 ELH2LM271O25KT 30×30 0.25 2.35 ELH1BM272Q30KT 330 22×30 0.15 1.13 ELH2LM331O30KT 25×45 0.25 2.64 ELH1BM332P45KT 22×30 0.15 1.32 ELH2LM391O30KT 30×35 0.25 2.61 ELH1BM332Q35KT 25×25 0.15 1.33 ELH2LM391P25KT 35×30 0.25 2.74 ELH1BM332R30KT 22×35 0.15 1.39 ELH2LM471O35KT 25×50 0.25 2.92 ELH1BM392P50KT 25×30 0.15 1.43 ELH2LM471P30KT 30×40 0.25 2.82 ELH1BM392Q40KT 22×40 0.15 1.56 ELH2LM561O40KT 35×30 0.25 2.97 ELH1BM392R30KT 25×30 0.15 1.53 ELH2LM561P30KT 30×45 0.25 3.34 ELH1BM472Q45KT 30×25 0.15 1.56 ELH2LM561Q25KT 35×35 0.25 3.38 ELH1BM472R35KT 22×45 0.15 1.76 ELH2LM681O45KT 30×50 0.25 3.80 ELH1BM562Q50KT 25×35 0.15 1.76 ELH2LM681P35KT 35×40 0.25 3.80 ELH1BM562R40KT 30×30 0.15 1.74 ELH2LM681Q30KT 6800 35×45 0.25 3.90 ELH1BM682R45KT 22×50 0.15 1.97 ELH2LM821O50KT 8200 35×50 0.25 4.20 ELH1BM822R50KT 25×40 0.15 1.99 ELH2LM821P40KT 680 22×25 0.20 1.09 ELH1KM681O25KT 30×30 0.15 1.93 ELH2LM821Q30KT 820 22×30 0.20 1.32 ELH1KM821O30KT 25×45 0.15 2.24 ELH2LM102P45KT 22×30 0.20 1.47 ELH1KM102O30KT 30×35 0.15 2.24 ELH2LM102Q35KT 25×25 0.20 1.45 ELH1KM102P25KT 35×30 0.15 2.20 ELH2LM102R30KT 22×35 0.20 1.69 ELH1KM122O35KT 30×40 0.15 2.53 ELH2LM122Q40KT 25×30 0.20 1.68 ELH1KM122P30KT 35×35 0.15 2.54 ELH2LM122R35KT 22×40 0.20 1.97 ELH1KM152O40KT 30×50 0.15 3.03 ELH2LM152Q50KT 25×35 0.20 1.98 ELH1KM152P35KT 35×40 0.15 2.91 ELH2LM152R40KT 30×25 0.20 1.95 ELH1KM152Q25KT 1800 35×45 0.15 3.25 ELH2LM182R45KT 22×45 0.20 2.23 ELH1KM182O45KT 2200 35×50 0.15 3.62 ELH2LM222R50KT 25×40 0.20 2.20 ELH1KM182P40KT 270 22×25 0.15 0.99 ELH2DM271O25KT 30×30 0.20 2.20 ELH1KM182Q30KT 22×30 0.15 1.20 ELH2DM331O30KT 25×45 0.20 2.53 ELH1KM222P45KT 25×25 0.15 1.20 ELH2DM331P25KT 30×35 0.20 2.55 ELH1KM222Q35KT 22×35 0.15 1.30 ELH2DM391O35KT 35×30 0.20 2.50 ELH1KM222R30KT 25×30 0.15 1.34 ELH2DM391P30KT 25×50 0.20 2.82 ELH1KM272P50KT 22×40 0.15 1.44 ELH2DM471O40KT 30×40 0.20 2.86 ELH1KM272Q40KT 25×30 0.15 1.44 ELH2DM471P30KT 35×35 0.20 2.89 ELH1KM272R35KT 30×25 0.15 1.48 ELH2DM471Q25KT 30×45 0.20 3.30 ELH1KM332Q45KT 35×35 0.20 3.25 ELH1KM332R35KT Cap (µF) 2700 3300 3900 63(1J) 4700 5600 6800 1500 1800 2200 80(1B) 2700 3300 3900 4700 5600 1000 1200 1500 100(1K) 1800 2200 2700 3300 Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 22×40 0.30 2.07 ELH1JM272O40KT 25×35 0.30 2.11 ELH1JM272P35KT 30×25 0.30 1.72 ELH1JM272Q25KT 22×45 0.30 2.33 25×35 0.30 30×30 25×40 WV (V dc ) Cap (µF) 3900 100(1K) 470 560 680 160(2C) 820 1000 1200 1500 1800 390 470 560 680 180(2L) 820 1000 1200 1500 330 200(2D) 390 470 189 LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LH series WV (V dc ) Cap (µF) 560 680 200(2D) 820 tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 22×45 0.15 1.60 ELH2DM561O45KT 25×35 0.15 1.60 ELH2DM561P35KT 30×30 0.15 1.60 ELH2DM561Q30KT 22×50 0.15 1.75 ELH2DM681O50KT 25×40 0.15 1.76 ELH2DM681P40KT 30×30 0.15 1.74 ELH2DM681Q30KT 25×45 0.15 2.10 ELH2DM821P45KT 30×35 0.15 2.11 ELH2DM821Q35KT 35×30 0.15 2.10 ELH2DM821R30KT 25×50 0.15 2.36 ELH2DM102P50KT 30×40 0.15 2.40 ELH2DM102Q40KT 35×35 0.15 2.30 ELH2DM102R35KT 30×45 0.15 2.69 ELH2DM122Q45KT 35×35 0.15 2.53 ELH2DM122R35KT 1500 35×40 0.15 2.97 ELH2DM152R40KT 1800 35×50 0.15 3.45 ELH2DM182R50KT 220 22×25 0.15 0.94 ELH2NM221O25KT 270 22×30 0.15 1.09 ELH2NM271O30KT 22×35 0.15 1.24 ELH2NM331O35KT 25×25 0.15 1.14 22×35 0.15 1.30 25×25 0.15 1.26 ELH2NM391P25KT 22×40 0.15 1.41 ELH2NM471O40KT 1000 1200 330 390 470 220(2N) Size ΦDxL(mm) 560 680 0.15 0.56 ELH2FM121O25KT 22×30 0.15 0.66 150 ELH2FM151O30KT 25×25 0.15 0.65 ELH2FM151P25KT 22×35 0.15 0.78 ELH2FM181O35KT 180 25×30 0.15 0.71 ELH2FM181P30KT 22×40 0.15 0.89 ELH2FM221O40KT 220 270 315(2F) 330 25×30 0.15 0.85 ELH2FM221P30KT 30×25 0.15 0.83 ELH2FM221Q25KT 22×45 0.15 1.01 ELH2FM271O45KT 25×35 0.15 0.98 ELH2FM271P35KT 30×30 0.15 1.01 ELH2FM271Q30KT 22×50 0.15 1.14 ELH2FM331O50KT 25×40 0.15 1.12 ELH2FM331P40KT 30×35 0.15 1.21 ELH2FM331Q35KT 35×30 0.15 1.23 ELH2FM391R30KT 30×40 0.15 1.53 ELH2FM471Q40KT 35×35 0.15 1.47 ELH2FM471R35KT 30×45 0.15 1.65 ELH2FM561Q45KT 390 470 560 25×30 0.15 1.39 ELH2NM471P30KT 35×40 0.15 1.66 ELH2FM561R40KT 30×25 0.15 1.37 ELH2NM471Q25KT 680 35×45 0.15 1.96 ELH2FM681R45KT 22×45 0.15 1.60 ELH2NM561O45KT 820 35×50 0.15 2.19 ELH2FM821R50KT 25×35 0.15 1.56 ELH2NM561P35KT 100 22×25 0.15 0.53 ELH2VM101O25KT 30×30 0.15 1.61 ELH2NM561Q30KT 22×30 0.15 0.61 ELH2VM121O30KT 35×25 0.15 1.52 ELH2NM561R25KT 25×25 0.15 0.62 ELH2VM121P25KT 25×40 0.15 1.75 ELH2NM681P40KT 22×35 0.15 0.73 ELH2VM151O35KT 30×35 0.15 1.76 ELH2NM681Q35KT 25×30 0.15 0.73 ELH2VM151P30KT 35×30 0.15 1.72 ELH2NM681R30KT 22×40 0.15 0.83 ELH2VM181O40KT 0.15 1.95 ELH2NM821R30KT 0.15 2.44 ELH2NM102Q45KT 35×35 0.15 2.20 ELH2NM102R35KT 1200 35×40 0.15 2.37 ELH2NM122R40KT 1500 30×45 0.15 2.64 ELH2NM152Q45KT 180 22×25 0.15 0.84 ELH2EM181O25KT 22×30 0.15 0.97 ELH2EM221O30KT 25×25 0.15 0.99 ELH2EM221P25KT 22×35 0.15 1.11 25×30 0.15 1.15 22×40 0.15 1.26 ELH2EM331O40KT 820 ELH2EM122R45KT 22×25 120 ELH2NM331P25KT 30×45 680 2.88 ELH2NM391O35KT 35×30 560 0.15 ELH2FM391P45KT ELH2NM821P45KT 470 ELH2EM102R40KT 35×45 1200 ELH2FM391Q35KT ELH2NM821Q40KT 250(2E) ELH2EM102Q50KT 2.57 1.31 2.06 390 2.64 0.15 35×40 1.30 1.97 330 0.15 30×50 1000 0.15 0.15 270 Part Number tanδ 0.15 0.15 220 Rated ripple current (Arms/105°C, 120Hz) Size ΦDxL(mm) 25×45 25×45 1000 250(2E) Cap (µF) 30×35 30×40 820 WV (V dc ) 120 150 180 220 350(2V) 270 25×30 0.15 0.80 ELH2VM181P30KT 30×25 0.15 0.81 ELH2VM181Q25KT 22×45 0.15 0.94 ELH2VM221O45KT 25×35 0.15 0.92 ELH2VM221P35KT 30×30 0.15 0.98 ELH2VM221Q30KT 22×50 0.15 1.07 ELH2VM271O50KT 25×40 0.15 1.05 ELH2VM271P40KT 30×30 0.15 1.03 ELH2VM271Q30KT 25×45 0.15 1.24 ELH2VM331P45KT 30×35 0.15 1.24 ELH2VM331Q35KT ELH2EM271O35KT 35×30 0.15 1.18 ELH2VM331R30KT ELH2EM271P30KT 25×50 0.15 1.38 ELH2VM391P50KT 30×40 0.15 1.39 ELH2VM391Q40KT 330 390 25×30 0.15 1.26 ELH2EM331P30KT 35×35 0.15 1.39 ELH2VM391R35KT 30×25 0.15 1.31 ELH2EM331Q25KT 30×45 0.15 1.57 ELH2VM471Q45KT 22×45 0.15 1.41 ELH2EM391O45KT 35×35 0.15 1.50 ELH2VM471R35KT 25×35 0.15 1.42 ELH2EM391P35KT 30×50 0.15 1.75 ELH2VM561Q50KT 30×30 0.15 1.50 ELH2EM391Q30KT 35×40 0.15 1.69 ELH2VM561R40KT 22×50 0.15 1.58 ELH2EM471O50KT 680 35×45 0.15 1.96 ELH2VM681R45KT 25×40 0.15 1.61 ELH2EM471P40KT 68 22×25 0.15 0.45 ELH3BM680O25KT 30×30 0.15 1.61 ELH2EM471Q30KT 82 22×30 0.15 0.52 ELH3BM820O30KT 25×45 0.15 1.80 ELH2EM561P45KT 22×30 0.15 0.58 ELH3BM101O30KT 30×35 0.15 1.84 ELH2EM561Q35KT 25×25 0.15 0.57 ELH3BM101P25KT 25×50 0.15 2.03 ELH2EM681P50KT 22×35 0.15 0.68 ELH3BM121O35KT 30×40 0.15 2.09 ELH2EM681Q40KT 25×30 0.15 0.68 ELH3BM121P30KT 35×30 0.15 1.96 ELH2EM681R30KT 22×40 0.15 0.79 ELH3BM151O40KT 30×45 0.15 2.35 ELH2EM821Q45KT 25×30 0.15 0.78 ELH3BM151P30KT 35×35 0.15 2.26 ELH2EM821R35KT 30×25 0.15 0.75 ELH3BM151Q25KT 470 560 100 385(3B) 120 150 190 Snap-in&Lug Terminal Type STANDARD RATINGS LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LH series STANDARD RATINGS WV (V dc ) Cap (µF) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 22×45 0.15 0.89 ELH3BM181O45KT 25×35 0.15 0.86 ELH3BM181P35KT 30×30 0.15 0.88 22×50 0.15 1.01 25×40 0.15 1.00 ELH3BM221P40KT 30×30 0.15 1.00 25×45 0.15 1.13 30×40 0.15 1.14 35×30 0.15 30×45 WV (V dc ) Rated ripple current (Arms/105°C, 120Hz) Cap (µF) Size ΦDxL(mm) tanδ 25×45 0.15 1.13 ELH2TM221P45KT 220 30×35 0.15 1.09 ELH2TM221Q35KT ELH3BM181Q30KT 35×30 0.15 1.05 ELH2TM221R30KT ELH3BM221O50KT 25×50 0.15 1.37 ELH2TM271P50KT 30×40 0.15 1.25 ELH2TM271Q40KT ELH3BM221Q30KT 35×35 0.15 1.25 ELH2TM271R35KT ELH3BM271P45KT 30×45 0.15 1.49 ELH2TM331Q45KT ELH3BM271Q40KT 35×35 0.15 1.42 ELH2TM331R35KT 1.10 ELH3BM271R30KT 30×50 0.15 1.67 ELH2TM391Q50KT 0.15 1.31 ELH3BM331Q45KT 35×40 0.15 1.61 ELH2TM391R40KT 35×35 0.15 1.32 ELH3BM331R35KT 470 35×45 0.15 1.86 ELH2TM471R45KT 30×50 0.15 1.48 ELH3BM391Q50KT 560 35×50 0.15 2.02 ELH2TM561R50KT 35×40 0.15 1.48 ELH3BM391R40KT 680 35×50 0.15 2.20 ELH2TM681R50KT 470 35×45 0.15 1.76 ELH3BM471R45KT 820 35×60 0.15 2.45 ELH2TM821R60KT 560 35×50 0.15 1.95 ELH3BM561R50KT 35×70 0.15 2.82 ELH2TM102R70KT 68 22×25 0.15 0.49 ELH2GM680O25KT 40×60 0.15 2.80 ELH2TM102Y60PT 82 22×30 0.15 0.56 ELH2GM820O30KT 1200 40×70 0.15 3.20 ELH2TM122Y70PT 22×30 0.15 0.62 ELH2GM101O30KT 1500 40×85 0.15 3.56 ELH2TM152Y85PT 25×25 0.15 0.61 ELH2GM101P25KT 1800 40×100 0.15 4.31 ELH2TM182YA0PT 22×35 0.15 0.73 ELH2GM121O35KT 56 22×25 0.15 0.42 ELH2WM560O25KT 25×30 0.15 0.73 ELH2GM121P30KT 22×30 0.15 0.50 ELH2WM680O30KT 22×40 0.15 0.85 ELH2GM151O40KT 25×25 0.15 0.50 ELH2WM680P25KT 25×35 0.15 0.85 ELH2GM151P35KT 22×35 0.15 0.56 ELH2WM820O35KT 30×25 0.15 0.79 ELH2GM151Q25KT 25×30 0.15 0.57 ELH2WM820P30KT 22×45 0.15 0.95 ELH2GM181O45KT 22×40 0.15 0.64 ELH2WM101O40KT 180 385(3B) 220 270 330 390 100 120 150 180 220 400(2G) Size ΦDxL(mm) 270 330 390 25×35 0.15 0.92 ELH2GM181P35KT 30×30 0.15 0.95 ELH2GM181Q30KT 22×50 0.15 1.08 ELH2GM221O50KT 25×40 0.15 1.05 ELH2GM221P40KT 30×35 0.15 1.24 ELH2GM221Q35KT 25×50 0.15 1.29 ELH2GM271P50KT 30×40 0.15 1.30 ELH2GM271Q40KT 35×30 0.15 1.18 ELH2GM271R30KT 30×45 0.15 1.47 ELH2GM331Q45KT 35×35 0.15 1.40 ELH2GM331R35KT 30×50 0.15 1.64 ELH2GM391Q50KT 35×40 0.15 1.59 ELH2GM391R40KT 270 330 420(2T) 390 1000 68 82 100 120 150 180 450(2W) 220 Part Number 25×30 0.15 0.63 ELH2WM101P30KT 30×25 0.15 0.67 ELH2WM101Q25KT 22×45 0.15 0.72 ELH2WM121O45KT 25×35 0.15 0.71 ELH2WM121P35KT 30×30 0.15 0.77 ELH2WM121Q30KT 22×50 0.15 0.80 ELH2WM151O50KT 25×40 0.15 0.82 ELH2WM151P40KT 30×30 0.15 0.85 ELH2WM151Q30KT 25×45 0.15 0.93 ELH2WM181P45KT 30×35 0.15 0.97 ELH2WM181Q35KT 25×50 0.15 1.05 ELH2WM221P50KT 30×40 0.15 1.10 ELH2WM221Q40KT 470 35×45 0.15 1.68 ELH2GM471R45KT 35×30 0.15 1.01 ELH2WM221R30KT 560 35×50 0.15 1.90 ELH2GM561R50KT 30×45 0.15 1.25 ELH2WM271Q45KT 680 35×50 0.15 2.03 ELH2GM681R50KT 35×35 0.15 1.26 ELH2WM271R35KT 820 35×60 0.15 2.36 ELH2GM821R60KT 30×50 0.15 1.42 ELH2WM331Q50KT 35×70 0.15 2.65 ELH2GM102R70KT 35×40 0.15 1.44 ELH2WM331R40KT 40×60 0.15 2.60 ELH2GM102Y60PT 390 35×45 0.15 1.61 ELH2WM391R45KT 1200 40×70 0.15 2.97 ELH2GM122Y70PT 470 35×50 0.15 1.80 ELH2WM471R50KT 1500 40×80 0.15 3.48 ELH2GM152Y80PT 560 35×50 0.15 1.90 ELH2WM561R50KT 1800 40×100 0.15 4.31 ELH2GM182YA0PT 35×55 68 22×25 0.15 0.50 0.15 2.12 ELH2WM681R55KT ELH2TM680O25KT 680 22×30 0.15 0.56 ELH2TM820O30KT 820 35×65 0.15 2.55 ELH2WM821R65KT 35×80 0.15 2.85 ELH2WM102R80KT 40×70 0.15 2.82 ELH2WM102Y70PT 1200 40×80 0.15 3.22 ELH2WM122Y80PT 1000 82 100 120 420(2T) 150 180 25×25 0.15 0.56 270 330 ELH2TM820P25KT 1000 22×30 0.15 0.63 25×25 0.15 0.63 ELH2TM101P25KT 22×35 0.15 0.73 ELH2TM121O35KT 1500 40×100 0.15 3.63 ELH2WM152YA0PT 45×100 0.15 4.35 ELH2WM182IA0PT ELH2TM101O30KT 25×30 0.15 0.72 ELH2TM121P30KT 1800 30×25 0.15 0.75 ELH2TM121Q25KT 47 22×25 0.20 0.41 ELH2HM470O25KT 22×45 0.15 0.86 ELH2TM151O45KT 56 22×30 0.20 0.43 ELH2HM560O30KT 25×35 0.15 0.83 ELH2TM151P35KT 68 22×30 0.20 0.52 ELH2HM680O30KT 30×25 0.15 0.83 ELH2TM151Q25KT 25×25 0.20 0.55 ELH2HM680P25KT 22×50 0.15 1.02 ELH2TM181O50KT 22×35 0.20 0.62 ELH2HM820O35KT 25×40 0.15 0.94 ELH2TM181P40KT 25×30 0.20 0.57 ELH2HM820P30KT 30×30 0.15 0.95 ELH2TM181Q30KT 22×45 0.20 0.68 ELH2HM101O45KT 35×25 0.15 0.90 ELH2TM181R25KT 25×30 0.20 0.72 ELH2HM101P30KT 500(2H) 82 100 191 LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LH series WV (V dc ) Rated ripple current (Arms/105°C, 120Hz) Part Number 0.20 0.76 ELH2HM121O50KT 0.20 0.79 ELH2HM121P35KT 30×30 0.20 0.91 ELH2HM121Q30KT Cap (µF) Size ΦDxL(mm) tanδ 22×50 120 25×35 150 500(2H) 180 220 270 25×45 0.20 1.08 ELH2HM151P45KT 30×35 0.20 1.04 ELH2HM151Q35KT 35×25 0.20 0.99 ELH2HM151R25KT 25×50 0.20 1.20 ELH2HM181P50KT 30×40 0.20 1.17 ELH2HM181Q40KT 35×30 0.20 1.10 ELH2HM181R30KT 30×45 0.20 1.33 ELH2HM221Q45KT 35×35 0.20 1.23 ELH2HM221R35KT 30×50 0.20 1.50 ELH2HM271Q50KT 35×40 0.20 1.42 ELH2HM271R40KT 330 35×45 0.20 1.60 ELH2HM331R45KT 390 35×50 0.20 1.78 ELH2HM391R50KT 470 35×60 0.20 2.03 ELH2HM471R60KT Snap-in&Lug Terminal Type STANDARD RATINGS 192
