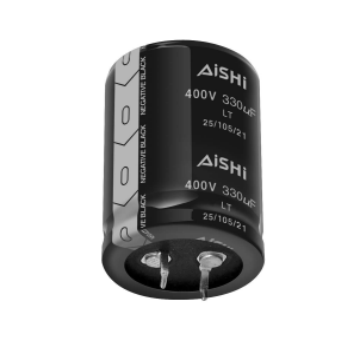

ELT2DM821P40KT

LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LT series Downsized and long life series Endurance: 5,000 hours at 105°C RoHS Compliant SPECIFICATIONS Items Characteristics Category Temperature Range -25~+105°C Rated Voltage Range 160~550V.DC Capacitance Tolerance ±20%(M) Leakage Current I≤3 CV Where, I:Max.leakage current (μA),C:Nominal capacitance (μF),V: Rated voltage (V) (at 20°C,120Hz) Rated Voltage(V dc ) Dissipation Factor (tanδ) 160~400 420~550 0.15 0.20 Rated Voltage(V dc ) 160~250 315~550 Z(-25°C)/Z(+20°C) 4 8 tanδ (max.) Low Temperature Characteristics (Max. Impedance Ratio) (at 20°C after 5 minutes) (at 20°C,120Hz) (at 120Hz) The following specifications shall be satisfied when the capacitors are restored to 20°C after DC voltage plus the rated ripple current is applied for 5,000 hours at 105 °C. Endurance Capacitance Change ≤±20% of the initial value D.F. (tanδ) ≤200% of the initial specified value (500V dc :≤250%;550V dc :≤300%) Leakage Current ≤The initial specified value The following specifications shall be satisfied when the capacitors are restored to 20°C after exposing them for 1,000 hours at 105°C without voltage applied. Shelf Life Capacitance Change ≤±15% of the initial value D.F. (tanδ) ≤150% of the initial specified value Leakage Current ≤200% of the initial specified value DIMENSIONS[mm] Terminal Code : K (Φ22 to Φ35) : Standard Terminal Code : L ( Φ35) PART NUMBERING SYSTEM E LT 2G M 221 Q25 T K Sleeve Code: “C” for PVC, “T” for PET Terminal code Size code Capacitance code Capacitance tolerance code Voltage code Series code Category code RATED RIPPLE CURRENT MULTIPLIERS Frequency correction factor for ripple current Rated voltage(Vdc) Freq.(Hz) 120 1k 10k 100k 160~250 1.00 1.32 1.45 1.50 315~550 1.00 1.30 1.41 1.43 The endurance of capacitors is shortened with internal heating produced by ripple current at the rate of halving the lifetime with every 5°C rise. When long life performance is required in actual use, the rms ripple current has to be reduced. 211 LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LT series STANDARD RATINGS WV (V dc ) Cap (µF) Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 390 22×25 0.15 1.32 ELT2CM391O25KT 22×30 0.15 1.66 ELT2CM561O30KT WV (V dc ) 820 1200 1500 tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 270 22×25 0.15 1.10 ELT2DM271O25KT 22×30 0.15 1.38 ELT2DM391O30KT 25×25 0.15 1.39 ELT2DM391P25KT 22×35 0.15 1.55 ELT2DM471O35KT 22×40 0.15 1.73 ELT2DM561O40KT 25×25 0.15 1.68 ELT2CM561P25KT 22×35 0.15 1.87 ELT2CM681O35KT 25×30 0.15 1.88 ELT2CM681P30KT 30×25 0.15 1.96 ELT2CM681Q25KT 25×30 0.15 1.71 ELT2DM561P30KT 22×40 0.15 2.09 ELT2CM821O40KT 30×25 0.15 1.78 ELT2DM561Q25KT 22×45 0.15 1.81 ELT2DM681O45KT 25×35 0.15 1.87 ELT2DM681P35KT 30×30 0.15 1.98 ELT2DM681Q30KT 35×25 0.15 2.10 ELT2DM681R25KT 22×50 0.15 2.18 ELT2DM821O50KT 25×40 0.15 2.09 ELT2DM821P40KT 22×50 0.15 2.41 ELT2CM102O50KT 25×35 0.15 2.38 ELT2CM102P35KT 30×30 0.15 2.40 ELT2CM102Q30KT 470 560 680 1000 160(2C) Size ΦDxL(mm) 390 560 680 Cap (µF) 35×25 0.15 2.55 ELT2CM102R25KT 25×45 0.15 2.71 ELT2CM122P45KT 200(2D) 820 30×40 0.15 2.77 ELT2CM122Q40KT 35×30 0.15 2.86 ELT2CM122R30KT 30×35 0.15 2.22 ELT2DM821Q35KT 25×50 0.15 3.08 ELT2CM152P50KT 25×50 0.15 2.39 ELT2DM102P50KT 30×45 0.15 3.17 ELT2CM152Q45KT 30×40 0.15 2.53 ELT2DM102Q40KT 35×35 0.15 3.22 ELT2CM152R35KT 35×30 0.15 2.61 ELT2DM102R30KT 30×50 0.15 3.53 ELT2CM182Q50KT 30×50 0.15 2.88 ELT2DM122Q50KT 1000 1200 1800 35×40 0.15 3.66 ELT2CM182R40KT 35×35 0.15 2.88 ELT2DM122R35KT 2200 35×45 0.15 4.14 ELT2CM222R45KT 1500 35×40 0.15 3.34 ELT2DM152R40KT 2700 35×50 0.15 4.68 ELT2CM272R50KT 1800 35×50 0.15 3.82 ELT2DM182R50KT 330 22×25 0.15 1.21 ELT2LM331O25KT 270 22×25 0.15 1.10 ELT2NM271O25KT 22×30 0.15 1.52 ELT2LM471O30KT 330 22×30 0.15 1.19 ELT2NM331O30KT 25×25 0.15 1.52 ELT2LM471P25KT 390 25×25 0.15 1.39 ELT2NM391P25KT 22×35 0.15 1.70 ELT2LM561O35KT 22×35 0.15 1.55 ELT2NM471O35KT 25×30 0.15 1.56 ELT2NM471P30KT 470 560 470 25×30 0.15 1.78 ELT2LM561P30KT 22×40 0.15 1.91 ELT2LM681O40KT 30×25 0.15 1.63 ELT2NM471Q25KT 25×30 0.15 1.88 ELT2LM681P30KT 22×40 0.15 1.73 ELT2NM561O40KT 680 560 22×45 0.15 1.99 ELT2LM821O45KT 30×30 0.15 1.79 ELT2NM561Q30KT 25×35 0.15 2.16 ELT2LM821P35KT 22×50 0.15 1.99 ELT2NM681O50KT 30×30 0.15 2.17 ELT2LM821Q30KT 25×35 0.15 1.96 ELT2NM681P35KT 35×25 0.15 2.31 ELT2LM821R25KT 30×35 0.15 2.02 ELT2NM681Q35KT 22×50 0.15 2.25 ELT2LM102O50KT 35×25 0.15 2.10 ELT2NM681R25KT 25×45 0.15 2.47 ELT2LM102P45KT 25×45 0.15 2.24 ELT2NM821P45KT 30×35 0.15 2.46 ELT2LM102Q35KT 30×40 0.15 2.29 ELT2NM821Q40KT 25×50 0.15 2.75 ELT2LM122P50KT 35×30 0.15 2.36 ELT2NM821R30KT 30×40 0.15 2.77 ELT2LM122Q40KT 25×50 0.15 2.51 ELT2NM102P50KT 35×30 0.15 2.86 ELT2LM122R30KT 30×45 0.15 2.59 ELT2NM102Q45KT 35×35 0.15 2.63 ELT2NM102R35KT 30×50 0.15 2.88 ELT2NM122Q50KT 35×40 0.15 2.98 ELT2NM122R40KT 1500 35×45 0.15 3.41 ELT2NM152R45KT 1800 35×50 0.15 3.82 ELT2NM182R50KT 820 1000 1200 1500 30×50 0.15 3.22 ELT2LM152Q50KT 35×35 0.15 3.22 ELT2LM152R35KT 1800 35×45 0.15 3.74 ELT2LM182R45KT 2200 35×50 0.15 4.22 ELT2LM222R50KT 220(2N) 820 1000 1200 212 Snap-in&Lug Terminal Type 180(2L) 680 LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LT series STANDARD RATINGS WV (V dc ) Cap (µF) Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 220 22×25 0.15 1.01 270 22×30 0.15 1.20 330 25×25 0.15 22×35 390 470 560 250(2E) 680 820 1000 Cap (µF) Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number ELT2EM221O25KT 120 22×25 0.15 0.72 ELT2VM121O25KT ELT2EM271O30KT 150 22×30 0.15 0.84 ELT2VM151O30KT 1.32 ELT2EM331P25KT 180 25×25 0.15 0.94 ELT2VM181P25KT 0.15 1.44 ELT2EM391O35KT 22×40 0.15 1.06 ELT2VM221O40KT 25×30 0.15 1.43 ELT2EM391P30KT 25×30 0.15 1.07 ELT2VM221P30KT 30×25 0.15 1.51 ELT2EM391Q25KT 30×25 0.15 1.13 ELT2VM221Q25KT 22×40 0.15 1.62 ELT2EM471O40KT 22×45 0.15 1.20 ELT2VM271O45KT 22×50 0.15 1.84 ELT2EM561O50KT 25×35 0.15 1.24 ELT2VM271P35KT 25×35 0.15 1.78 ELT2EM561P35KT 30×30 0.15 1.27 ELT2VM271Q30KT 30×30 0.15 1.83 ELT2EM561Q30KT 35×25 0.15 1.35 ELT2VM271R25KT 35×25 0.15 1.91 ELT2EM561R25KT 22×50 0.15 1.36 ELT2VM331O50KT 25×45 0.15 2.04 ELT2EM681P45KT 25×40 0.15 1.39 ELT2VM331P40KT 30×35 0.15 2.06 ELT2EM681Q35KT 30×35 0.15 1.43 ELT2VM331Q35KT 35×30 0.15 2.15 ELT2EM681R30KT 25×45 0.15 1.55 ELT2VM391P45KT 25×50 0.15 2.28 ELT2EM821P50KT 30×40 0.15 1.60 ELT2VM391Q40KT 30×45 0.15 2.39 ELT2EM821Q45KT 35×30 0.15 1.66 ELT2VM391R30KT 35×35 0.15 2.38 ELT2EM821R35KT 25×50 0.15 1.72 ELT2VM471P50KT 30×50 0.15 2.68 ELT2EM102Q50KT 30×45 0.15 1.81 ELT2VM471Q45KT WV (V dc ) 220 270 350(2V) 330 390 470 35×40 0.15 2.72 ELT2EM102R40KT 35×35 0.15 1.83 ELT2VM471R35KT 1200 35×45 0.15 3.05 ELT2EM122R45KT 30×50 0.15 2.00 ELT2VM561Q50KT 1500 35×50 0.15 3.49 ELT2EM152R50KT 35×40 0.15 2.07 ELT2VM561R40KT 150 22×25 0.15 0.80 ELT2FM151O25KT 680 35×45 0.15 2.34 ELT2VM681R45KT 22×30 0.15 0.92 ELT2FM181O30KT 820 35×50 0.15 2.62 ELT2VM821R50KT 25×25 0.15 0.94 ELT2FM181P25KT 100 22×25 0.15 0.66 ELT2GM101O25KT 22×35 0.15 1.04 ELT2FM221O35KT 120 22×30 0.15 0.75 ELT2GM121O30KT 30×25 0.15 1.17 ELT2FM221Q25KT 22×35 0.15 0.86 ELT2GM151O35KT 25×25 0.15 0.86 ELT2GM151P25KT 22×40 0.15 0.96 ELT2GM181O40KT 560 180 220 150 22×40 0.15 1.18 ELT2FM271O40KT 25×30 0.15 1.19 ELT2FM271P30KT 22×45 0.15 1.33 ELT2FM331O45KT 25×30 0.15 0.97 ELT2GM181P30KT 25×35 0.15 1.37 ELT2FM331P35KT 30×25 0.15 1.02 ELT2GM181Q25KT 30×30 0.15 1.40 ELT2FM331Q30KT 22×45 0.15 1.09 ELT2GM221O45KT 35×25 0.15 1.49 ELT2FM331R25KT 25×35 0.15 1.12 ELT2GM221P35KT 22×50 0.15 1.48 ELT2FM391O50KT 30×25 0.15 1.22 ELT2GM221Q25KT 25×40 0.15 1.52 ELT2FM391P40KT 22×50 0.15 1.23 ELT2GM271O50KT 25×45 0.15 1.29 ELT2GM271P45KT 30×30 0.15 1.27 ELT2GM271Q30KT 25×50 0.15 1.44 ELT2GM331P50KT 30×35 0.15 1.43 ELT2GM331Q35KT 35×30 0.15 1.52 ELT2GM331R30KT 30×40 0.15 1.60 ELT2GM391Q40KT 35×35 0.15 1.67 ELT2GM391R35KT 30×50 0.15 1.84 ELT2GM471Q50KT 35×40 0.15 1.90 ELT2GM471R40KT 560 35×45 0.15 2.12 ELT2GM561R45KT 680 35×50 0.15 2.39 ELT2GM681R50KT 270 330 315(2F) 390 25×45 0.15 1.70 ELT2FM471P45KT 30×35 0.15 1.71 ELT2FM471Q35KT 35×30 0.15 1.82 ELT2FM471R30KT 25×50 0.15 1.88 ELT2FM561P50KT 30×45 0.15 1.97 ELT2FM561Q45KT 35×35 0.15 2.00 ELT2FM561R35KT 30×50 0.15 2.21 ELT2FM681Q50KT 35×40 0.15 2.29 ELT2FM681R40KT 820 35×45 0.15 2.57 ELT2FM821R45KT 1000 35×50 0.15 2.89 ELT2FM102R50KT 470 560 180 220 400(2G) 270 330 390 680 470 213 LARGE CAPACITANCE ALUMINUM ELECTROLYTIC CAPACITORS LT series STANDARD RATINGS Cap (µF) Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number Size ΦDxL(mm) tanδ Rated ripple current (Arms/105°C, 120Hz) Part Number 100 22×25 0.20 0.66 ELT2TM101O25KT 22×30 0.20 0.75 ELT2TM121O30KT 25×45 0.20 1.16 ELT2WM221P45KT 30×35 0.20 1.17 ELT2WM221Q35KT 25×25 0.20 0.77 22×35 0.20 0.86 ELT2TM121P25KT 35×30 0.20 1.24 ELT2WM221R30KT ELT2TM151O35KT 25×50 0.20 1.31 22×45 0.20 0.98 ELT2TM181O45KT ELT2WM271P50KT 25×35 0.20 1.01 ELT2TM181P35KT 30×40 0.20 1.33 ELT2WM271Q40KT 35×35 0.20 1.39 30×25 0.20 1.02 ELT2TM181Q25KT ELT2WM271R35KT 30×45 0.20 1.51 22×50 0.20 1.11 ELT2WM331Q45KT ELT2TM221O50KT 25×40 0.20 1.14 ELT2TM221P40KT 30×50 0.20 1.67 ELT2WM391Q50KT 35×45 0.20 1.77 30×30 0.20 1.14 ELT2TM221Q30KT ELT2WM391R45KT 35×25 0.20 1.22 ELT2TM221R25KT 470 35×50 0.20 1.98 ELT2WM471R50KT 100 30×25 0.20 0.82 25×45 0.20 1.29 ELT2TM271P45KT ELT2HM101Q25KT 30×35 0.20 1.30 ELT2TM271Q35KT 30×30 0.20 0.91 ELT2HM121Q30KT 35×25 0.20 0.88 35×30 0.20 1.38 ELT2TM271R30KT ELT2HM121R25KT 30×35 0.20 1.04 25×50 0.20 1.44 ELT2TM331P50KT ELT2HM151Q35KT 30×40 0.20 1.48 ELT2TM331Q40KT 30×40 0.20 1.17 ELT2HM181Q40KT 35×30 0.20 1.10 35×35 0.20 1.54 ELT2TM331R35KT ELT2HM181R30KT 30×45 0.20 1.64 ELT2TM391Q45KT 30×45 0.20 1.33 ELT2HM221Q45KT 35×35 0.20 1.23 35×40 0.20 1.73 ELT2TM391R40KT ELT2HM221R35KT 30×50 0.20 1.50 30×50 0.20 1.84 ELT2TM471Q50KT ELT2HM271Q50KT 35×45 0.20 1.94 ELT2TM471R45KT 330 35×40 0.20 1.42 ELT2HM271R40KT 35×45 0.20 1.60 560 35×50 0.20 2.17 ELT2TM561R50KT ELT2HM331R45KT 82 22×25 0.20 0.59 ELT2WM820O25KT 390 35×50 0.20 1.78 ELT2HM391R50KT 470 35×60 0.20 2.03 22×30 0.20 0.69 ELT2HM471R60KT ELT2WM101O30KT 120 30×30 0.20 0.91 25×25 0.20 ELT2JM121Q30KT 0.70 22×35 ELT2WM101P25KT 150 30×35 0.20 1.04 ELT2JM151Q35KT 0.20 0.77 ELT2WM121O35KT 30×40 0.20 1.17 ELT2JM181Q40KT 22×45 0.20 0.90 ELT2WM151O45KT 35×30 0.20 1.10 ELT2JM181R30KT 25×35 0.20 0.92 ELT2WM151P35KT 30×50 0.20 1.35 ELT2JM221Q50KT 30×25 0.20 0.93 ELT2WM151Q25KT 35×40 0.20 1.28 ELT2JM221R40KT 22×50 0.20 1.01 ELT2WM181O50KT 270 35×45 0.20 1.45 ELT2JM271R45KT 25×40 0.20 1.03 ELT2WM181P40KT 330 35×50 0.20 1.64 ELT2JM331R50KT 30×30 0.20 1.03 ELT2WM181Q30KT 390 35×60 0.20 1.85 ELT2JM391R60KT 35×25 0.20 1.10 ELT2WM181R25KT WV (V dc ) Cap (µF) 220 120 150 270 450(2W) 180 220 420(2T) 270 330 390 470 100 120 330 390 120 150 180 500(2H) 220 270 180 450(2W) 150 180 550(2J) 220 Snap-in&Lug Terminal Type WV (V dc ) 214
