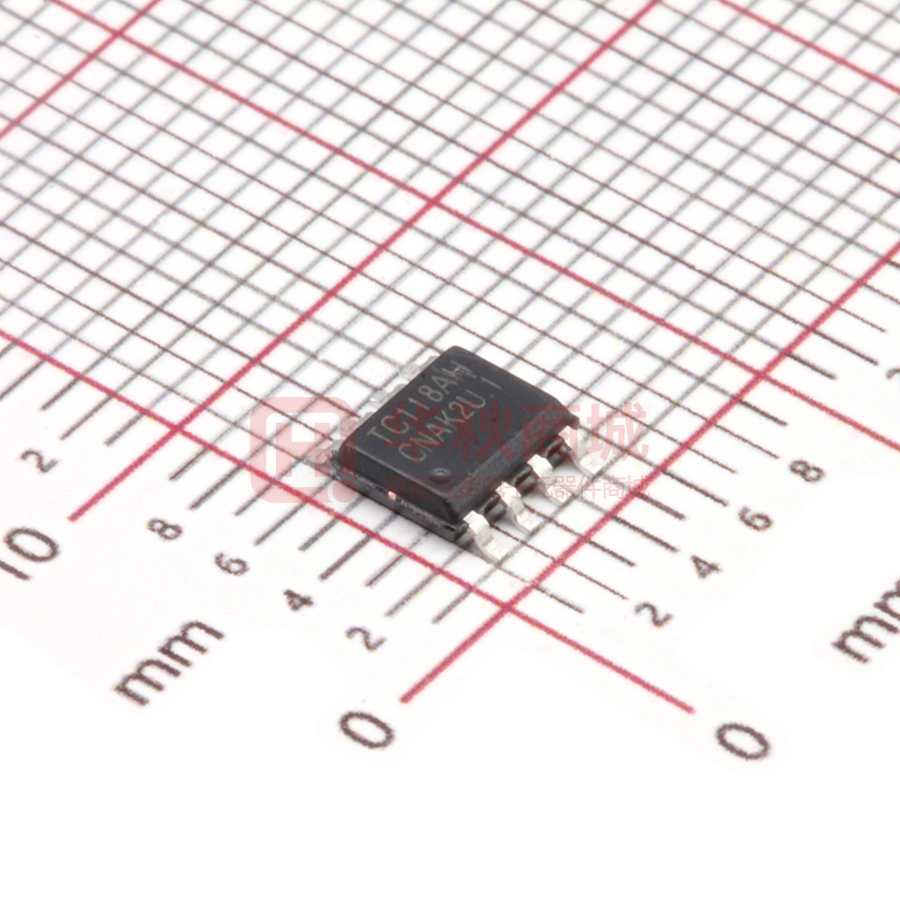

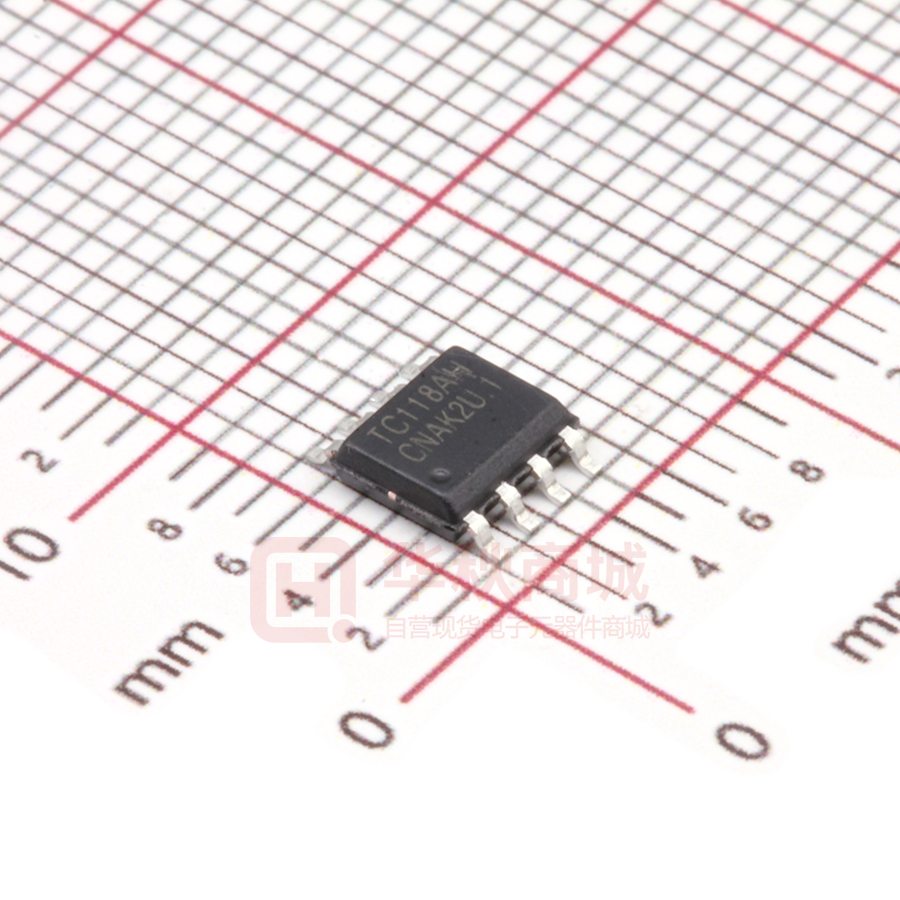

TC118AH

富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO., LTD. TC118AH (文件编号：S&CIC2102) 单通道直流马达驱动器 一、 特点 单通道内置功率 MOS 全桥驱动 驱动前进、后退、停止及刹车功能 内置迟滞热效应过热保护功能 低导通电阻（0.5Ω/1000mA）        最大连续输出电流可达 1.8A,峰值 2.5A 无需外围大滤波电容，只需小贴片电容 采用 DIP-8、SOP-8 封装形式     cn 二、 产品应用 ch i p. 玩具马达驱动 电子锁 电动牙刷 电动茶具 引脚图及引脚说明 三、 1 8 OUTA NC INA 2 7 PGND INA 2 INB 3 6 AGND INB 3 VDD 4 5 OUTB 四、绝对最大额定值 （ 符号 I/O 1 NC — 功能说明 悬空 8 OUTA 2 INA I 接合 INB 决定状态 7 PGND 3 INB I 接合 INA 决定状态 6 AGND 4 VDD P 电源正极 5 OUTB 5 OUTB O 全桥输出 B 端 6 AGND G 地 7 PGND G 地 8 OUTA O 全桥输出 A 端 up VDD 4 SOP-8 TC118AH w w DIP-8 TC118D 1 .s NC 序号 er 引脚图 注：最大连续输出电流视散热条件而定。） 参数 符号 额定值 单位 电源电压 VCC 7.2 V DIP-8 1 W SOP-8 0.96 W DIP-8 125 ℃/W SOP-8 130 ℃/W Pd 热阻 θJA w 功耗 工作温度 Topr -20~85 ℃ 结温 Tj 150 ℃ 存储温度 Tstg -55~150 ℃ 350~370 ℃ 手工焊接温度 输出电流峰值 Iop 2.5 A 最大连续输出电流 Ioc 1.8 A 150 K INA、INB 内置下拉电阻 www.superchip.cn 第 1 页 共 6 页 Version 1.1 富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO., LTD. TC118AH (文件编号：S&CIC2102) 五、推荐工作条件 单通道直流马达驱动器 (Ta=25℃) 符号 参数值 单位 电源电压 VCC 2.0~7.2 V 控制输入电压 VIN 0~VCC V 正、反转输出电流 Iout -1500~1500 mA (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。) 参数 符号 测试条件 整体线路 工作电流 典型值 最大值 单位 ICCST INA=INB=GND/VDD=6V — 0 10 uA ICC INA=H, INB=L or INA=L, INB=H or INA=H, INB=H/VDD=6V — 0.3 1 mA 2.0 — — V — — 0.8 V ch i 电路待机电流 最小值 p. 六、电气特性 cn 参数 VINH 低电平输入电压 VINL up 高电平输入电压 er 控制输入 IINH VIN=3V — 5 20 uA IINL VIN=0V -1 0 — uA — 150 — KΩ — 30 40 KHz — 0.5 — Ω INA、INB 内置下拉电阻 120 150 200 kΩ PWM 频率 — 30 40 KHz 高电平输入电流 低电平输入电流 RIN PWM 频率 RON 驱动 Io=±1000mA/5V w w w 输出导通阻抗 .s 下拉电阻 七、输入/输出逻辑表 输入 输出 方式 INA INB OUTA OUTB L L Hi-Z Hi-Z 待命状态 H L H L 前进 L H L H 后退 H H L L 刹车 www.superchip.cn 第 2 页 共 6 页 Version 1.1 富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO., LTD. TC118AH (文件编号：S&CIC2102) 单通道直流马达驱动器 八、应用参考电路图及 PCB 布线指导： INA VDD 8 7 6 5 C2 100nF C3 104pF C4 104pF MOTO ch i p. 2 C1 220uF OUTA GND2 GND1 OUTB cn INB NC INA INB VDD 1 1 2 3 4 w w w .s up er 注：在不同的应用中，C1、C2 可考虑只装一个：在 3V 应用中建议用一个 1uF 或以上；在 4.5V 应用中建议用一 个 4.7uF 或以上,均为使用贴片电容；在 6V 应用中建议用一个大电容 220uF+100nF 贴片电容；C2 均靠近 IC 之 VDD 管脚放置且电容的负极和 IC 的 GND 端之间的连线也需尽量短。即不要电容虽然近，但布线、走 线却绕得很远（参考下图）。当应用板上有大电容在为其它芯片滤波时且离 TC118AH 较远也需按如上要求再 放置一个小电容于 TC118AH 的 VDD 脚上。图中 C4（100nF）电容优先接于马达上，当马达上不方便焊此 电容时，则将其置于 PCB 上(即 C3)。 www.superchip.cn 第 3 页 共 6 页 Version 1.1 富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO., LTD. TC118AH (文件编号：S&CIC2102) 单通道直流马达驱动器 九、输入/输出波形 INB L 停止 刹车 H L H L H L VM H t t 0 ch i 输出 电压 （ OUTA-OUTB） 停止 后退 p. INA 停止 前进 cn 停止 十、芯片使用注意事项 er -VM w w w .s up 1、 推荐电路及参数仅适用于普通玩具电机驱动，其它应用请根据实际情况来使用。 2、 持续电流驱动能力受封装形式、VDD 电压、芯片间公差、环境温度、PCB 材料厚度及大小等因素影响，规 格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。 3、 TC118AH 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防 静电措施。 4、 马达启动瞬间的电流值建议不要超过芯片的峰值 2.5A。 5、 在编程时，INA 切换到 INB 时强烈建议在中间加一个至少 300nS 的刹车时间。 www.superchip.cn 第 4 页 共 6 页 Version 1.1 富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO., LTD. TC118AH (文件编号：S&CIC2102) 单通道直流马达驱动器 十一、封装尺寸图 DIP-8 w w w .s up er ch i p. cn  www.superchip.cn 第 5 页 共 6 页 Version 1.1 富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO., LTD. TC118AH (文件编号：S&CIC2102) SOP-8 w w w .s up er ch i p. cn  单通道直流马达驱动器 www.superchip.cn 第 6 页 共 6 页 Version 1.1
