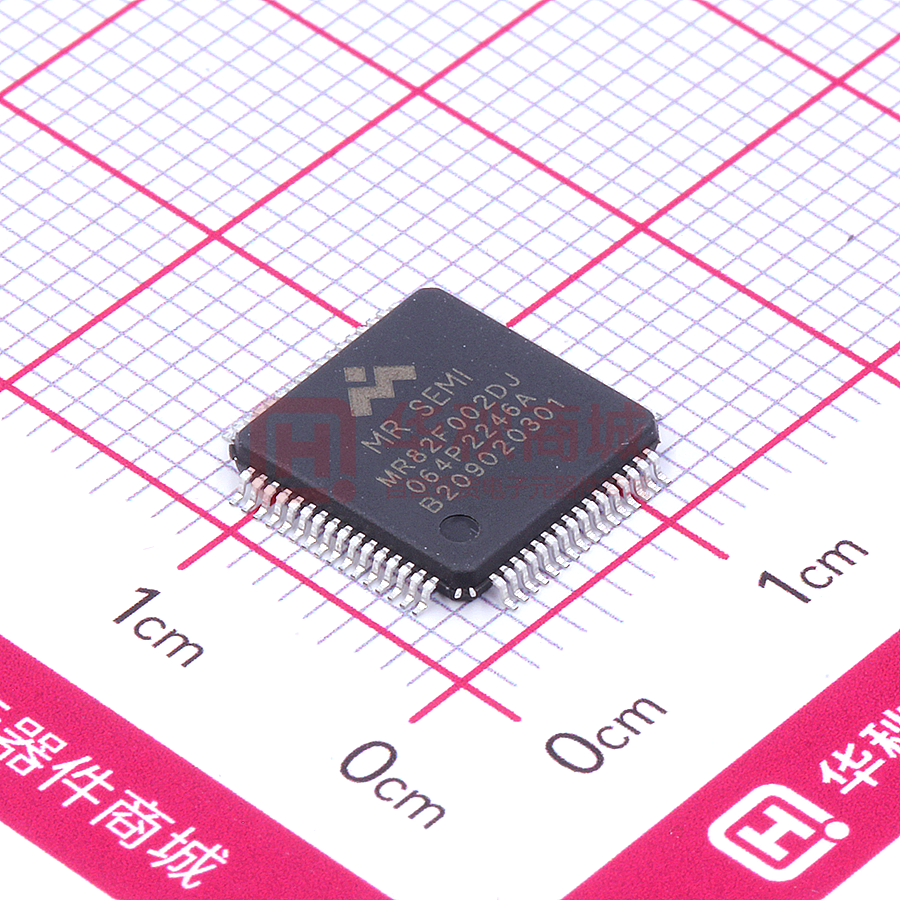

MR82F002DJ/064P

上海美仁半导体有限公司 MR82F002 产品规格书 概述  内核  ARM Cortex-star  单周期 32 位硬件乘法器  39 个可屏蔽中断，一个不可屏蔽中    高级定时器（ATIMER0/ATIMER1） 2 个独立 16 位增强型高级定时器模 块  每个定时器具备 4 个独立通道可用  256 Kbyte 的 code FLASH 于输入捕捉、输出比较、PWM、单  14Kbyte 的 data FLASH 脉冲输出  16 Kbyte 的 SRAM  16Kbyte 的 CRAM  16bit 自动重载计数器  6 路（或 3 对）可编程死区插入的互 补 PWM 输出，用于电机驱动 电源及系统复位  工作电压范围为 2.5V~5.5V  集成上电复位、软件复位、看门狗复  集成 32 档低压检测电路 时钟  可外接 4~16MHz 晶振  内置 8MHz RC 高频振荡器  内置 PLL 锁相环， 最高频率 160MHz  内置 32KHz 低频时钟，可供看门狗 使用  支持外设 SPI、I2C、UART、ADC、  存储    8 个中断优先级 位、外部复位、低电压复位  4 个请求优先级权限设置 CRC、TIMER 断   3 个独立的 12bit ADC  12 个输入通道  1Msps 采样速率  单次转换或连续转换  可配置的采样保持时间  支持 DMA 支持与其他定时器级联  支持刹车信号 通用定时器（GTIM0/GTIM1）  2 个独立 16 bit 通用定时器  每个定时器具备 4 个独立通道可用 于输入捕捉、输出比较、PWM、单 脉冲输出  12bit SAR-ADC(ADC0/ADC1/ADC2)    16bit 自动重载计数器  支持与其他定时器级联 低功耗定时器（LPTIM）  32 bit 递增计数器  时钟源多样性可选  支持比较/捕捉寄存器、连续/单触发 模式、PWM 输出  基本定时器(BT0/ BT1/ BT2/ BT3)  4 个独立 16 bit 基本定时器，可级联 成两个 32bit 的定时器  每个基本定时器具备 1 个独立独立 通道可用于输入捕捉、输出比较、 DMA  PWM 8 个可配置请求通道 1 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司  16bit 可编程预分频器，支持实时调 MR82F002 产品规格书  整计数时钟分频   系统定时器  模拟比较器（COMP1/COMP2/COMP3）  3 路轨对轨模拟比较器  支持比较器输出触发 PWM 刹车 运算放大器（OPA1/OPA2/OPA3）  24 位 SysTick 定时器  128ms-16s 溢出周期的看门狗定时  3 路轨对轨运算放大器 器（IWDT）  支持内部 PGA 模式（x2~x16）  支持 OPA 输出可连接 ADC 通信接口  4 路独立 UART 模块  2 路 SPI  2 个 I2C 模块  8bit DAC（DAC0/DAC1/DAC2）  8 位数字输入用于给模拟比较器提 供内部参考电压  输入数据可以设置成左对齐或右对  支持串行调试接口 SWD(2-wire)  内置 CRC 计算单元  128 bit 芯片唯一标识码  支持任意多项式  封装：LQFP64  支持 8bit/16bit/32bit 数据单元 齐 2 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 目录 概述 .......................................................................................................................................................... 1 目录 .......................................................................................................................................................... 2 产品说明 .................................................................................................................................................. 6 资源列表 .......................................................................................................................................... 7 管脚分配 .................................................................................................................................................. 8 管脚分配图 ...................................................................................................................................... 8 MR82F002 管脚分配图(LQFP64)........................................................................................... 8 管脚定义列表 .................................................................................................................................. 9 数字功能复用列表 ........................................................................................................................ 12 管脚描述 ........................................................................................................................................ 14 系统框图 ................................................................................................................................................ 16 外设资源 ................................................................................................................................................ 17 存储架构 ........................................................................................................................................ 17 SRAM ..................................................................................................................................... 20 CRAM .................................................................................................................................... 20 Flash ....................................................................................................................................... 20 CRC ................................................................................................................................................ 21 概述 ........................................................................................................................................ 21 中断系统 ........................................................................................................................................ 22 概述 ........................................................................................................................................ 22 2 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 外部中断 EXTI .............................................................................................................................. 24 概述 ........................................................................................................................................ 24 电源管理 ........................................................................................................................................ 25 电压检测(VD)与低压复位 .................................................................................................... 25 时钟管理 ........................................................................................................................................ 26 概述 ........................................................................................................................................ 26 时钟树 .................................................................................................................................... 27 复位管理 ........................................................................................................................................ 28 概述 ........................................................................................................................................ 28 看门狗 IWDT ................................................................................................................................. 29 概述 ........................................................................................................................................ 29 DMA............................................................................................................................................... 30 概述 ........................................................................................................................................ 30 高级定时器 .................................................................................................................................... 31 概述 ........................................................................................................................................ 31 通用定时器 .................................................................................................................................... 32 概述 ........................................................................................................................................ 32 低功耗定时器 ................................................................................................................................ 33 概述 ........................................................................................................................................ 33 基本定时器 .................................................................................................................................... 35 概述 ........................................................................................................................................ 35 I2C .................................................................................................................................................. 36 3 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 概述 ........................................................................................................................................ 36 UART ............................................................................................................................................. 37 概述 ........................................................................................................................................ 37 SPI .................................................................................................................................................. 38 概述 ........................................................................................................................................ 38 GPIO............................................................................................................................................... 39 概述 ........................................................................................................................................ 39 ADC ............................................................................................................................................... 40 概述 ........................................................................................................................................ 40 运算放大器 .................................................................................................................................... 41 概述 ........................................................................................................................................ 41 比较器 ............................................................................................................................................ 42 概述 ........................................................................................................................................ 42 DAC ................................................................................................................................................. 43 概述 ........................................................................................................................................ 43 调试接口 SWD .............................................................................................................................. 44 概述 ........................................................................................................................................ 44 128 bit 芯片唯一标识码 ................................................................................................................ 45 概述 ........................................................................................................................................ 45 极限参数 ................................................................................................................................................ 46 电气参数（除非特指，典型值在 25℃下获取） ............................................................................... 47 工作电压及电流 ............................................................................................................................ 47 4 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 IO 特性 ........................................................................................................................................... 48 上电复位及电压检测 .................................................................................................................... 49 时钟特性 ........................................................................................................................................ 52 ADC 特性....................................................................................................................................... 53 FLASH 特性 .................................................................................................................................. 54 ESD/latchup 特性 ........................................................................................................................... 55 封装图纸 ................................................................................................................................................ 56 LQFP64 封装信息 ......................................................................................................................... 56 典型应用图 ............................................................................................................................................ 57 修改记录 ................................................................................................................................................ 58 免责声明 ................................................................................................................................................ 59 5 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 产品说明 M R 8 2 F 0 0 2 D J / 0 6 4 P 美仁IC 产品系列 86 88 82 89 触控32位 主控32位 电机32位 IOT 32位 存储类型 F M P E FLASH MTP OTP EEPROM 封装分支 系列分支 ROM容量 A B C D E 32KB 64KB 128KB 256KB 512KB 温度范围 I -40~85℃ J -40~105℃ A -40~125℃ 管脚数 64 44 32 封装 P T Q D S O LQFP TQFP QFN DFN SSOP SOP 图 1 命名规则 6 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 资源列表 表格 1 外设 资源列表 LQFP64 Flash 256/128 Kbytes SRAM 16 Kbytes 高级定时器 2 通用定时器 2 低功耗定时器 1 SPI 2 I2C 2 UART 4 基本定时器 4 GPIO 51 ADC 通道数 12 外部中断 14 DMA 通道 8 CPU 主频 160MHz 工作电压 2.9~5.5V 7 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 管脚分配 管脚分配图 MR82F002 管 脚 分 配 图 (LQFP64) AT0_CH2/GT1_CH2/PD2 AT0_CH1/PD0 AT0_CH3N/GT1_ETR/PD5 AT0_CH2N/GT1_CH3/PD3 AT0_CH1N/GT1_CH1/PD1 AT0_BRK/FOUT/LPT_CH1/VREF/PD6 VDD GT0_CH4/SPI0_SCK/SDA0/(WK5)/PC11 VSS GT1_CH1/UART2_TX/SCL1/BT3/PA1 SDA1/UART2_RX/GT0_CH1/PA0 GT0_CH2/CP1OUT/PA2 GT0_CH3/CP2OUT/PA3 ADC1_IN3/CP3N/CP2N/CP1N/(WK6)/UART1_TX/GT1_BRK/JTRST/PD8 VDD VSS 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 ADC2_IN0/(WK7)/SWO/JTDO/PD9 ADC2_IN3/PB14 ADC2_IN4/PB15 ADC2_IN1/OP2N/GT0_CH4/PA4 ADC2_IN2/CP2P0/OP2P/UART1_TX/GT0_BRK/SPI1_SSN/PA6 ADC1_IN0/OP2OUT/(WK0)/UART1_RX/GT0_ETR/CP3OUT/PA5 ADC1_IN1/CP1P0/OP1P/LPT_TRG/BT2/SPI1_MISO/PA7 ADC1_IN2/OP1N/(WK1)/LPT_CH1/SPI1_MOSI/PA8 ADC0_IN0/OP1OUT/PA12 ADC0_IN6/OP3N/PA10 ADC0_IN7/CP3P0/OP3P/PA11 VDD VDD VSS VSS OP3OUT/LPT_CH2/SPI1_SCK/PA9 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 MR82F002DJ/064P MR82F002CJ/064P 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 64 PD4/GT1_CH4/AT0_CH3 PC0/AT1_CH1 PC2/AT1_CH2 PC4/AT1_CH3 PC1/AT1_CH1N PC3/AT1_CH2N PC5/AT1_CH3N VSS PC6/AT1_BRK VDD PC9/GT0_CH2/SPI0_MISO/UART2_RX PC8/GT0_CH1/SPI0_SSN/UART2_TX PC10/GT0_CH3/SPI0_MOSI/SCL0 PC7/LPT_CH2/AT0_ETR/(WK4)/CP2P1 PB11/UART0_TX/SCL0/BT1 PB10/UART0_RX/SDA0/BT0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 PA15/SWCLK/JTCK/UART3_RX/BT0 PB13/UART3_RX/BT3/AT1_CH4 PA14/JTMS/SWDIO/BT1/UART3_TX PB12/UART3_TX/BT2/AT1_ETR PB7/GT1_CH2/(WK3) PB6/GT1_CH3/CP3P2 VDD PB4/GT1_ETR/HXTALIN VSS PB8/GT1_CH1/HXTALOUT NRST PB9/GT1_BRK PB3 PB2/(WK2) PB1/CP3P1 PB5/GT1_CH4 图 2 MR82F002 管脚分配图 (LQFP64) 8 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 管脚定义列表 表格 2 LQFP64 管脚名 芯片管脚定义 管脚类型 默认功能(1) 复用功能 1 PB5 I/O PB5 GT1_CH4 2 PB1 I/O(2) PB1 CP3P1 3 PB2 I/O PB2 WK2 4 PB3 I/O PB3 5 PB9 I/O PB9 6 NRST I NRST 7 PB8 I/O PB8 8 VSS P(3) VSS 9 PB4 I/O PB4 10 VDD P VDD 11 PB6 I/O PB6 CP3P2/ GT1_CH3 12 PB7 I/O PB7 WK3/ GT1_CH2 13 PB12 I/O PB12 UART3_TX/BT2/AT1_ETR 14 PA14 I/O SWDIO PA14/JTMS/ UART3_TX/ BT1 15 PB13 I/O PB13 UART3_RX/BT3/AT1_CH4 16 PA15 I/O SWCLK PA15/JTCK/ UART3_RX/ BT0 17 PB10 I/O PB10 UART0_RX/ SDA0/BT0 18 PB11 I/O PB11 UART0_TX/SCL0/BT1 19 PC7 I/O PC7 LPT_CH2/AT0_ETR/WK4/CP2P1 20 PC10 I/O PC10 GT0_CH3/SPI0_MOSI/SCL0 21 PC8 I/O PC8 GT0_CH1/SPI0_SSN/UART2_TX 22 PC9 I/O PC9 GT0_CH2/SPI0_MISO/UART2_RX 23 VDD P VDD 24 PC6 I/O PC6 25 VSS P VSS 26 PC5 I/O PC5 AT1_CH3N 27 PC3 I/O PC3 AT1_CH2N GT1_BRK HXTALOUT/ GT1_CH1 HXTALIN/ GT1_ETR AT1_BRK 9 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 LQFP64 管脚名 MR82F002 产品规格书 管脚类型 默认功能(1) 复用功能 28 PC1 I/O PC1 AT1_CH1N 29 PC4 I/O PC4 AT1_CH3 30 PC2 I/O PC2 AT1_CH2 31 PC0 I/O PC0 AT1_CH1 32 PD4 I/O PD4 AT0_CH3/GT1_CH4 33 PD2 I/O PD2 AT0_CH2/GT1_CH2 34 PD0 I/O PD0 AT0_CH1 35 PD5 I/O PD5 AT0_CH3N/GT1_ETR 36 PD3 I/O PD3 AT0_CH2N/GT1_CH3 37 PD1 I/O PD1 AT0_CH1N/GT1_CH1 38 PD6 I/O PD6 AT0_BRK/FOUT/LPT_CH1 39 VDD P VDD 40 PC11 I/O PC11 41 VSS P VSS 42 PA1 I/O PA1 GT1_CH1/UART2_TX/SCL1/BT3 43 PA0 I/O PA0 SDA1/UART2_RX/GT0_CH1 44 PA2 I/O PA2 GT0_CH2/CP1OUT 45 PA3 I/O PA3 GT0_CH3/CP2OUT 46 PD8 I/O JTRST 47 VDD P VDD 48 VSS P VSS 49 PD9 I/O PD9 SWO/JTDO/ WK7/ ADC2_IN0 50 PB14 I/O PB14 ADC2_IN3 51 PB15 I/O PB15 ADC2_IN4 52 PA4 I/O PA4 GT0_CH4/ ADC2_IN1/OP2N 53 PA6 I/O PA6 54 PA5 I/O PA5 55 PA7 I/O PA7 GT0_CH4/SPI0_SCK/SDA0/WK5 UART1_TX/GT1_BRK/PD8/ADC1_IN3/ CP3N/CP2N/CP1N UART1_TX/GT0_BRK/SPI1_SSN/ ADC2_IN2/CP2P0/OP2P UART1_RX/GT0_ETR/CP3OUT/WK0/ ADC1_IN0/OP2OUT LPT_TRG/BT2/SPI1_MISO/ CP1P0/OP1P 10 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 LQFP64 管脚名 管脚类型 MR82F002 产品规格书 默认功能(1) 复用功能 /ADC1_IN1 LPT_CH1/SPI1_MOSI/WK1/ADC1_IN2/ 56 PA8 I/O PA8 57 PA12 I/O PA12 ADC0_IN0/OP1OUT 58 PA10 I/O PA10 ADC0_IN6/OP3N 59 PA11 I/O PA11 ADC0_IN7/CP3P0/OP3P 60 VDD P VDD 61 VDD P VDD 62 VSS P VSS 63 VSS P VSS 64 PA9 I/O PA9 OP1N LPT_CH2/SPI1_SCK/OP3OUT 备注： 1、默认功能是指芯片上电后未经过软件配置的功能定义。 2、I：输入脚；O：输出脚 3、P：芯片电源脚 11 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 数字功能复用列表 表格 3 管脚 数字功能复用配置表 数字功能 1 数字功能 2 数字功能 3 数字功能 4 PxDFS[1:0]=0 PxDFS[1:0]=1 PxDFS[1:0]=2 PxDFS[1:0]=3 SDA1 UART2_RX GT0_CH1 PA0 PA1 GT1_CH1 SCL1 UART2_TX BT3 PA2 - CP1OUT - GT0_CH2 PA3 - CP2OUT - GT0_CH3 PA4 - - - GT0_CH4 PA5 - CP3OUT UART1_RX GT0_ETR PA6 SPI1_SSN - UART1_TX GT0_BRK PA7 SPI1_MISO - LPT_TRG BT2 PA8 SPI1_MOSI - LPT_CH1 - PA9 SPI1_SCK - LPT_CH2 - PA10 - - - - PA11 - - - - PA12 - - - - PA13 - - - - PA14 JTMS/SWDIO - UART3_TX BT1 PA15 JTCK/SWCLK - UART3_RX BT0 PB0 - - - - PB1 - - - - PB2 - - - - PB3 - - - - PB4 - - - GT1_ETR PB5 - - - GT1_CH4 PB6 - - - GT1_CH3 PB7 - - - GT1_CH2 PB8 - - - GT1_CH1 PB9 - - - GT1_BRK PB10 - SDA0 UART0_RX BT0 PB11 - SCL0 UART0_TX BT1 PB12 - AT1_ETR UART3_TX BT2 PB13 - AT1_CH4 UART3_RX BT3 PB14 - - - - 12 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 数字功能 1 数字功能 2 数字功能 3 数字功能 4 PxDFS[1:0]=0 PxDFS[1:0]=1 PxDFS[1:0]=2 PxDFS[1:0]=3 PB15 - - - - PC0 - AT1_CH1 - - PC1 - AT1_CH1N - - PC2 - AT1_CH2 - - PC3 - AT1_CH2N - - PC4 - AT1_CH3 - - PC5 - AT1_CH3N - - PC6 - AT1_BRK - - PC7 - AT0_ETR LPT_CH2 - PC8 SPI0_SSN - UART2_TX GT0_CH1 PC9 SPI0_MISO - UART2_RX GT0_CH2 PC10 SPI0_MOSI SCL0 - GT0_CH3 PC11 SPI0_SCK SDA0 - GT0_CH4 PD0 - AT0_CH1 - - PD1 - AT0_CH1N - GT1_CH1 PD2 - AT0_CH2 - GT1_CH2 PD3 - AT0_CH2N - GT1_CH3 PD4 - AT0_CH3 - GT1_CH4 PD5 - AT0_CH3N - GT1_ETR PD6 FOUT AT0_BRK LPT_CH1 - PD7 JTDI AT0_CH4 UART1_RX - PD8 JTRST - UART1_TX GT1_BRK PD9 JTDO/SWO - - - 管脚 13 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 管脚描述 表格 4 管脚名称 管脚描述 管脚类型 描述 PA0~PA15 I/O 输入或输出口 PB0~PB15 I/O 输入或输出口 PC0~PC11 I/O 输入或输出口 PD0~PD9 I/O 输入或输出口 SPIx_SSN I/O SPI 接口，片选脚 SPIx_SCK I/O SPI 接口，时钟脚 SPIx_MISO I/O SPI 接口，作为主机时为数据输入脚，从机时为数据输出脚 SPIx_MOSI I/O SPI 接口，作为主机时为数据输出脚，从机时为数据输入脚 GTx_CHx I/O 通用定时器 GTIMx 的输入输出脚 GTx_BRK I 通用定时器刹车信号输入 GTx_ETR I 通用定时器触发输入 I/O 基本定时器输入输出脚 UARTx_RX I UARTx 的数据接收脚 UARTx_TX O UARTx 的数据发送脚 HXTALOUT A(1) 外接高频晶振输出脚 A 外接高频晶振输入脚 BTx HXTALIN SCLx I/O I2C 接口，时钟输入或输出脚 SDAx I/O I2C 接口，数据输入或输出脚 ATIMx_CHxN O 高级定时器通道 x 输出脚 高级定时器通道 x 输入或输出脚 ATIMx_CHx I/O ATIMx_ETR I 高级定时器触发输入 LPT32_ETR I LPTIMER 触发输入 LPT32_CHx I/O LPTIMER 输入输出通道 ATx_BRK I 高级定时器刹车信号输入 ADCx_INx A ADC 输入通道 x 14 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 CPxPx A 比较器正端输入 CPxN A 比较器负端输入 CPxOUT O 比较器输出 OPxP A 运算放大器正端输入 OPxN A 运算放大器负端输入 OPxOUT A 运算放大器输出 备注： 1、 A：模拟通道 15 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 系统框图 SWD/JTAG Test/Debug Port Interrupts ARM STAR Core DMA POR HXTAL Clock/ Power/ Reset/ System CBUS M1 SBUS BUSMATRIX HSRC LSRC 16kB SRAM Master PLL Slave Slave GPIO BRIDGE SCK,SS N,MIOS, MOSI I2C x2 ATIMER BT APB2 APB1 WDT CMPIN/CMNIN CHx ADC x3 BSTIMER CHx Dmac Sysctrl SPI x2 AIN Slave Slave Slave CRC SCL,SDA Slave AHB-LITE Bus Slave LDO 16kB CRAM 256kB CFlash DAC x3 GTIMER/ LPTIM OPA/CMP x3 UART Ports UART x 4 图 3 系统框图 16 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 外设资源 存储架构 本芯片的存储系统是基于 ARM Cortex-star 处理器的存储架构定义的。内置 256 Kbytes Flash 和 16 KBytes SRAM 以及 16Kbytes CRAM。 表格 5 外设模块地址映射表 地址 外设 0x0000 0000 ~ 0x0003 FFFF 256Kbytes Code Flash 0x0004 0000 ~0x0004 37FF 14Kbtes Data flash 0x0004 3800 ~ 0x0004 FFFF 预留 0x0005 0000 ~ 0x0005 0FFF FLASH 控制器 0x00051000~ 0x0FFFFFFF 预留 0x10000000~ 0x10003FFF 16K bytes CRAM 0x10004000~ 0x1FFFEFFF 预留 0x1FFFF800 ~ 0x1FFFFFFF NVR0~NVR3 0x2000 0000 ~ 0x2000 3FFF 16Kbytes SRAM 0x4000 0000 ~ 0x40003FFF APB1 总线外设 0x4000 4000 ~ 0x40007FFF APB2 总线外设 0x4001 0000 ~ 0x40013FFF AHB 总线外设 0x40014000 ~ 0x4001CFFF 预留 0x4001D000 ~ 0x4001 FFFF AHB 总线外设 0x4002 0000~ 0xDFFF FFFF 预留 0xE000 0000~ 0xE00F FFFF 内核地址空间 0xE010 0000 ~ 0xFFFF FFFF 预留 表格 6 APB1 总线外设地址映射表 地址 外设 17 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 地址 外设 0x4000 0000 ~ 0x4000 03FF CRC 0x4000 0400 ~ 0x4000 07FF 预留 0x4000 0800 ~ 0x4000 0BFF GTIM0 0x4000 0C00 ~0x4000 0FFF GTIM1 0x4000 1000 ~0x4000 13FF 预留 0x4000 14000 ~ 0x4000 17FF 预留 0x4000 1800 ~ 0x40001BFF IWDT 0x4000 1C00 ~ 0x4000 1FFF I2C 0x4000 2000 ~ 0x4000 23FF ADC 0x4000 2400 ~ 0x4000 27FF UARTx 0x4000 2800 ~ 0x4000 2BFF 预留 0x4000 2C00 ~ 0x4000 2FFF 预留 0x40003000 ~ 0x400033FF CMP/OPA 0x40003400 ~ 0x400037FF 预留 0x40003800 ~ 0x40003BFF LPTIM 0x40003C00 ~ 0x40003FFF 预留 表格 7 APB2 总线外设地址映射表 地址 外设 0x4000 4000~ 0x4000 43FF ATIMER0 0x4000 4400~ 0x4000 47FF ATIMER1 0x4000 4800~ 0x4000 4BFF DACx 0x4000 4C00~ 0x4000 4FFF BSTIMERx 0x4000 5000~ 0x4000 53FF SPIx 0x4000 5400~ 0x4000 7FFF 预留 表格 8 AHB 总线外设地址映射表 18 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 地址 外设 0x4001 0000~ 0x4001 0FFF SYSCTRL 0x4001 1000~ 0x4001 1FFF DMAC 0x4001 2000~ 0x4001 2FFF 预留 0x4001 3000~ 0x4001 3FFF GPIO 0x4001 D000~ 0x4001 FFFF 预留 19 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 SRAM SRAM 地址空间范围是 0x2000_0000~0x2000_3FFF，软件可以对 SRAM 进行字节、半字、 字访问，CPU 和 DMA 都可以以最大系统频率对 SRAM 实现无等待的单周期读写。 CRAM CRAM 地址空间范围是 0x1000_0000~0x1000_3FFF，软件可以对 CRAM 进行字节、半字、 字访问，CPU 和 DMA 都可以以最大系统频率对 CRAM 实现无等待的单周期读写。CPU 也可以 从 CRAM 取指执行程序，因此在对程序效率要求高的场合，可以将部分代码导入 CRAM 中，实 现最高频率下无等待的执行。 FLASH 本芯片内置 256Kbytes Flash，地址空间范围是 0x0000_0000~0x0003_FFFF，系统通过 AHB 总线读取，可配置访问等待周期。支持 ICP、IAP 功能。 20 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 CRC 概述 CRC 计算单元可以用来计算生产一个 8 位或 16 位或 32 位的 CRC 值，可编程 CRC 的初值 和多项式。其输入数据可以设定为按字节反转或者按半字反转或者按字执行反转或者不反转（默 认值），输出结果也可以设置为位反转或者不反转（默认值）输出。 CRC 计算单元支持 DMA，在程序运行中可以实现不占用 CPU 的资源。 21 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 中断系统 概述 本芯片基于 ARM Cortex-star 的嵌套向量中断控制器 NVIC，使用了 39 个可屏蔽中断和 1 个 不可屏蔽中断（NMI），8 级优先级可配。对于除复位外的异步处理，CPU 会在异常触发后继续 执行当前指令，在当前指令执行完成后再进入异常处理程序。 表格 9 Exception IRQ Number Number 1 中断向量表 Exception Type Priority Vector Address Activation -15 Reset -3 0x0000 0004 Async 2 -14 NMI -2 0x0000 0008 Async 3 -13 HardFault -1 0x0000 000C Sync 4 -12 MemManage Configurable 0x0000 0010 Sync 5 -11 BusFault Configurable 0x0000 0014 Sync 6 -10 UsageFault Configurable 0x0000 0018 Sync 7∼ 10 -9 ~ -6 Reserved - - - 11 -5 SVCall Configurable 0x0000 002C Sync 12 ∼ 13 -4 ~ -3 Reserved - - - 14 -2 PendSV Configurable 0x0000 0038 Async 15 -1 SysTick Configurable 0x0000 003C Async 16 0 - Configurable 0x0000 0040 Async 17 1 VD Configurable 0x0000 0044 Async 18 2 LFDET Configurable 0x0000 0048 Async 19 3 FLASH Controller Configurable 0x0000 004C Async 20 4 UART_0 Configurable 0x0000 0050 Async 21 5 UART_1 Configurable 0x0000 0054 Async 22 6 UART_2 Configurable 0x0000 0058 Async 23 7 UART_3 Configurable 0x0000 005C Async 24 8 ADC0 Configurable 0x0000 0060 Async 25 9 ADC1 Configurable 0x0000 0064 Async 26 10 ADC2 Configurable 0x0000 0068 Async 27 11 GTIM0_BK Configurable 0x0000 006C Async 28 12 GTIM1_BK Configurable 0x0000 0070 Async 29 13 GTIM0 Configurable 0x0000 0074 Async 22 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 30 14 GTIM1 Configurable 0x0000 0078 Async 31 15 ATIM0_BK Configurable 0x0000 007C Async 32 16 ATIM1_BK Configurable 0x0000 0080 Async 33 17 ATIM0 Configurable 0x0000 0084 Async 34 18 ATIM1 Configurable 0x0000 0088 Async 35 19 FPUIXC Configurable 0x0000 008C Async 36 20 CMP1 Configurable 0x0000 0090 Async 37 21 CMP2 Configurable 0x0000 0094 Async 38 22 CMP3 Configurable 0x0000 0098 Async 39 23 WKUP Configurable 0x0000 009C Async 40 24 I2C0 Configurable 0x0000 00A0 Async 41 25 I2C1 Configurable 0x0000 00A4 Async 42 26 BSTIM0 Configurable 0x0000 00A8 Async 43 27 BSTIM1 Configurable 0x0000 00AC Async 44 28 BSTIM2 Configurable 0x0000 00B0 Async 45 29 BSTIM3 Configurable 0x0000 00B4 Async 46 30 FPU Configurable 0x0000 00B8 Async 47 31 SPI0 Configurable 0x0000 00BC Async 48 32 SPI1 Configurable 0x0000 00C0 Async 49 33 LPTIM Configurable 0x0000 00C4 Async 50 34 EXTIA Configurable 0x0000 00C8 Async 51 35 EXTIB Configurable 0x0000 00CC Async 52 36 EXTIC Configurable 0x0000 00D0 Async 53 37 EXTID Configurable 0x0000 00D4 Async 54 38 DMA Configurable 0x0000 00D8 Async 55 39 DMA_ERR Configurable 0x0000 00DC Async 23 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 外 部 中 断 EXTI 概述 本芯片 GPIO 共分为四组，且都具有外部中断功能，但同时最多产生 14 个外部中断信号。 外部中断信号支持输入数字滤波功能，数字滤波可以由软件使能或禁止，默认关闭。外部中断触 发源可配置为上升沿、下降沿或者双边沿触发。 24 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 电源管理 电 压 检 测 (VD)与 低 压 复 位 本芯片设计了一个电压检测模块，内置 31 档电压点。当待检测电压低于检测点，可通过寄 存器配置成是产生中断或产生系统复位。电压检测模块工作时钟源是 LSRC。 25 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 时钟管理 概述 芯片内共有 4 个独立时钟源，4 个时钟源均可作为系统时钟：  外接 4~16MHz 晶振时钟  内置 8MHz 振荡时钟（HSRC），误差在±1%@(25℃)  内部 PLL，参考时钟来自 HSRC 或者 HXTAL  内置 32KHz 振荡时钟（LSRC），供看门狗以及上电控制逻辑使用 26 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 时钟树 Flsctrl Program HSRC SYSCLK HXTAL LSRC32K HSRC HXTAL REFCLK Prescaler/ 1,2,4,8,16 AHBCLK PLL LSRC32K LSRC Prescaler /1,2,4,8,16 APB1CLK Prescaler /1,2,4,8,16 APB2CLK EXTICLK DIV256 HSRC HXTAL PLL APB1CLK APB1CLK HSRC SYSCLK HXTAL WDTCLK ADCxCLK UARTx_CLK LSRC32K APB2CLK HSRC HXTAL BTx_CLK APB1CLK HSRC APB1CLK SYSCLK HSRC HXTAL 图 4 I2Cx_CLK LPT_CLK 时钟树 27 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 复位管理 概述 芯片内部集成了 7 路复位源，系统复位后，可通过寄存器读出复位源标志，以此来判断是 哪个复位源引起的复位。复位源有：上电复位 POR、看门狗复位、软件复位、低电压复位、管 脚 NRST、复位 LOCKUP 复位、SYSRESETREQ 复位。 28 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 看 门 狗 IWDT 概述 芯片内置独立看门狗模块，其时钟源来自内部的低频 RC 晶振，看门狗启动后，不能再关闭， 只有上电复位（POR）才能复位看门狗模块，其他复位源复位后，看门狗还是维持之前的状态。 29 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 DMA 概述 DMA 控制器有 8 个通道，每个通道专门用来管理来自于一个或多个外设对存储器访问的请 求。还有一个仲裁器来协调各个通道请求的优先权。 主要特性：  8 个独立可配置的通道请求  每个通道都直接连接硬件 DMA 请求，每个通道最多可选择 8 个外设。这些功能通过 软件来配置  多个请求间的优先权可以通过软件编程设置(共有四级：很高、高、中等和低)，优先权 设置相等时由硬件决定(请求 0 优先于请求 1，依此类推)  支持传输宽度(字节、半字、全字)。源和目标地址必须按数据传输宽度对齐。  支持循环模式和单次模式  可编程的数据传输数目  支持全程中断和半程中断 30 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 高级定时器 概述 本芯片集成了两个高级定时器。高级定时器由一个 16bit 自动重载计数器和一个 16bit 的可 编程预分频器组成。高级定时器适合多种用途，包含输出比较、输入信号脉冲捕获、脉宽调制、 带死区插入的互补脉宽调制输出，刹车控制等。 其主要特性：  16bit 向上、向下、向上/向下自动装载计数器  16bit 可编程（可实时修改）预分频器，分频系数 1~65535  多达 4 个独立通道  输入捕捉  输出比较  PWM  单脉冲输出  可编程死区的互补输出  使用外部信号控制和其他定时器级联  内置重复计数器，可实现定时器多个循环后更新状态  刹车输入信号可以将定时器输出置于复位状态或者一个已知的状态  以下事件发生时产生中断/DMA 请求  计数器上/下溢出，计数器初始化（软件或触发）  触发事件（计数器启动、停止、初始化或者由内部/外部触发计数）  输入捕捉  输出比较  刹车信号输入  支持增量正交编码器和霍尔传感器  触发输入作为外部时钟 31 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 通用定时器 概述 本芯片集成了两个通用定时器。通用定时器包含一个 16bit 自动重载计数器及一个可编程预分频 器。通用定时器可以支持多种应用，包括如捕捉、输出比较、PWM。 其主要特性：  16bit 向上、向下、双向计数自动重载计数器  16bit 可编程预分频器，支持实时调整计数时钟分频  4 个独立通道可用于输入捕捉、输出比较、PWM（边缘或中心对齐模式）、单脉冲输 出  支持与其他定时器级联  支持在以下事件发生时产生中断  计数器溢出，计数器初始化（软件或硬件触发）  触发事件（计数器启动、停止、初始化、内外部触发）  输入捕捉  输出比较 32 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 低功耗定时器 概述 LPTIM 是一个 32 位定时器，可从降低功耗的最终发展中受益。由于 LPTIM 的时钟源具 有多样性，因此 LPTIM 能够在所有电源模式下保持运行状态。即使没有内部时钟源，LPTIM 也 能运行，鉴于这一点，可将其用作“脉冲计数器”，这种脉冲计数器在某些应用中十分有用。此外， LPTIM 还能将系统从低功耗模式唤醒，因此非常适合实现“超时功能”，在这种功能模式下系统 功耗极低。 LPTIM 引入了一个灵活的时钟方案，该方案能够提供所需的功能和性能，同时还能最大程 度地降低功耗。 其主要特性：  32 位递增计数器  3 位预分频器，可采用 8 种分频系数  可选工作时钟：LSRC，APBCLK 等  LPTIM 输入的外部时钟源，可在使用脉冲计数器应用场景中使用  32 位 ARR 自动重载寄存器  32 位比较/捕捉寄存器  连续/单触发模式  PWM 输出 33 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 34 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 基本定时器 概述 包含 4 个基本定时器，可级联成两个 32bit 的定时器。基本定时器包含一个 16bit 自动重载 计数器及一个可编程预分频器。 其主要特性：  16bit向上计数自动重载计数器  16bit可编程预分频器，支持实时调整计数时钟分频  计数器溢出时产生中断  支持比较中断和PWM输出  支持外部触发计数器使能  支持输入捕捉功能和DMA功能 35 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 I2C 概述  两路独立 I2C，具有主机和从机功能。  三个速度：   标准模式（0 ~ 100Kb/s）  快速模式（≤ 400Kb/s）  高速模式（≤ 1Mb/s） 7-bit 或者 10-bit 寻址 36 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 UART 概述 UART 串行通信模块特点如下：  全双工异步通信  4 路独立通道  可配置的波特率发生器  多个中断标志，包括数据接收，数据发送，传输结束标志等  可编程数据长度，支持 7、8、9 位  可编程的停止位，支持 1 个或 2 个停止位  支持 DMA 传输功能  错误标志提示 37 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 SPI 概述 串行外部设备接口（SPI）是一种高速串行通信接口，允许 MCU 与外围设备（包括其它 MCU）进行 全双工，同步串行通讯。 其特点：  全双工 3 或 4 线串行同步传输  主从机操作  8 种可编程时钟频率  极性相位颗编程的串行时钟  写入冲突标准  可选择 LSB 或 MSB 传输  支持 DMA 38 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 GPIO 概述 I/O 端口的主要功能特性：  所有 GPIO 数字输入有施密特特性  所有 GPIO 可配置为上拉输入、下拉输入、浮空输入、开漏输出、推挽输出  所有 GPIO 都具有外部中断功能 39 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 ADC 概述 本芯片内置 3 个 12bit SAR-ADC，其主要特点为：  输入信号幅度 0~VDD  最高采样率 1Msps  最多 10 个输入通道  可配置的采样保持时间  支持单次转换和连续转换，支持注入通道转换  支持 DMA  支持过采样硬件平均 40 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 运算放大器 概述 本芯片内置三个独立运算放大器，其主要特点为：  轨到轨电压输入范围  支持standalone模式、buffer模式、PGA模式（x2~ x16）  OPA输出可连接ADC 41 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 比较器 概述 本芯片内置三个独立比较器，其主要特点为：  轨到轨电压输入快速比较器  比较器负端输入为 DAC 输出电压或者 IO 输入，比较器正端为 IO 输入  滤波系数可配置 42 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 DAC 概述 本芯片内置三个独立数字/模拟转换模块，其主要特点为：  8 位数字输入用于给模拟比较器提供内部参考电压  输入数据可以设置成左对齐或右对齐 43 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 调 试 接 口 SWD 概述 本芯片集成了串行调试接口(SWD)。这是标准的 ARM CoreSight 调试接口，串行调试接口 (SW-DP)为 AHP-AP 模块提供 2 针(时钟＋数据)接口。 表格 10 SW-DP SWD 管脚分配 SW 端口描述 类型 分配引脚 SWDIO 串行数据输入输出口 I/O PA14 SWCLK 串行时钟口 I PA15 44 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 128 BIT 芯 片 唯 一 标 识 码 概述 每一颗芯片在出厂时都会写入一个 128bit 的唯一编码（一次性写入，不能更改），用户可 以通过应用程序直接读取，方便在后续方案做到追溯。 45 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 极限参数 表格 11 参数 极限参数表 符号 值 单位 电源电压 VDD -0.3~6.0 V 输入电压 Vin -0.3~VDD+0.3 V 总灌电流 ∑IOL 100 mA 总拉电流 ∑IOH -100 mA 储存温度 TSTG -40~+125 ℃ 工作温度 TOPR -40~+105 ℃ 46 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 电 气 参 数 （ 除 非 特 指 ， 典 型 值 在 25℃下 获 取 ） 工作电压及电流 表格 12 符号 说明 工作电压 测试条件 工作电压 VDD 表格 13 说明 时钟源 HSRC 最大值 单位 5.5 V 工作电流（打开所有外设，全速运行） 主频(MHz) 电压 (V) 内置 RC 典型值 2.9 工作 符号 最小值 最小 值 典型值 最大 值 单位 5.0 2.57 mA 3.3 2.56 mA 5.0 3.8 mA 3.3 3.11 mA 5.0 5.85 mA 3.3 5.15 mA 5.0 52.5 mA 3.3 51.3 mA 5.0 0.46 mA 3.3 0.45 mA 8 8 外接晶 IRUN 工作电流@ 振 16 (-40~85℃) PLL 内置 RC LSRC 160 0.032 47 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 IO 特 性 表格 14 符号 说明 IO 特性 测试条件 最小值 典型值 最大值 单位 高电平输入 VDD=5.0V 3.5 V 电压 VDD=3.3V 2 V 低电平输入 VDD=5.0V 1.5 V 电压 VDD=3.3V 0.8 V 典型值是在环境温度为 25℃下测得 VIH VIL VOH 输出高电平 VDD=5.0V，ISOURCE=12mA VOL 输出低电平 VDD=5.0V，ISINK=12mA 内置上拉电 VDD=5V RIPU RIPD IIH IIL 阻 内置下拉电 阻 输高入漏电 流 输入低漏电 流 4.2 0.5 VDD=3.3V VDD=5V VDD=3.3V VDD=5V, IO 浮空输入 VDD=3.3V, IO 浮空输入 -5 V 50 kΩ 50 kΩ 5 VDD=3.3V, IO 浮空输入 VDD=5V, IO 浮空输入 V uA uA 48 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 上电复位及电压检测 表格 15 符号 VPVD 说明 可编程电压 检测 电压检测档位表 测试条件 最小值 下降沿 典型值 最大值 单位 1.8 V 1.9 V 2.0 V 2.1 V 2.2 V 2.3 V 2.4 V 2.5 V 2.6 V 2.7 V 2.8 V 2.9 V 3.0 V 3.1 V 3.2 V 3.3 V 3.4 V 3.5 V 3.6 V 3.7 V 3.8 V 3.9 V 4.0 V 4.1 V 4.2 V 49 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 符号 说明 MR82F002 产品规格书 测试条件 最小值 下降沿 - VPVD 可编程电压 检测 上升沿 典型值 最大值 单位 4.3 V 4.4 V 4.5 V 4.6 V 4.7 V 4.8 V - - - 1.9 V 2.0 V 2.1 V 2.2 V 2.3 V 2.4 V 2.5 V 2.6 V 2.7 V 2.8 V 2.9 V 3.0 V 3.1 V 3.2 V 3.3 V 3.4 V 3.5 V 3.6 V 3.7 V 3.8 V 3.9 V 50 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 符号 VPVD VPVDHYST VPOR VPORHYST tPORD 说明 MR82F002 产品规格书 测试条件 最小值 典型值 最大值 单位 4.0 V 4.1 V 4.2 V 4.3 V 4.4 V 4.5 V 4.6 V 4.7 V 上升沿 4.8 V - 100 mV 上电掉电复 上升沿 2.9 V 位电压 下降沿 2.8 V - 100 mV - 2 ms 可编程电压 检测 PVD 迟滞 电压 上电复位迟 滞电压 上电复位延 时时间 51 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 时钟特性 表格 16 符号 说明 内部 RC 时钟特性 测试条件 最小值 典型值 最大值 单位 所有数据是在 VDD=5.0V（±20%）取得 f HSRC f LSRC tHSRCSTR TLSRCSTR 内部高频 RC 振 -10~50℃ 7.92 8 8.08 荡频率 -40~85℃ 7.92 8 8.08 内部低频 RC 振 -10~50℃ 32 KHz 荡频率 -40~85℃ 32 KHz - 100 us - 1000 us 内部高频 RC 起 振时间 内部低频 RC 起 振时间 MHz 52 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 ADC 特 性 表格 17 符号 说明 ADC 特性 测试条件 最小 典型 值 值 - 12 最大值 单位 - Bit 5.5 V 典型值是在 25℃下取得 NR 分辨率 VDD 工作电压范围 IADC 工作电流 VREF 参考电压 VADIN CADIN RADIN - 2.4 0.55 模拟通道输入电 压 采样保持电容 模拟通道输入阻 抗 mA 2.4 VDD V 0 VREF V 15 pF 1 MΩ fCONV 转换速率 DNL 微分非线性误差 2.5 LSB INL 积分非线性误差 3 LSB EOF 失调误差 2 LSB EGAIN 增益误差 4 LSB 2 MSPS 53 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 FLASH 特 性 表格 18 符号 说明 FLASH 特性 测试条件 最小值 100000 典型值 最大值 单位 CYCLES 擦写次数 25℃ 次 TRETENTION 数据保存时间 25℃ 10 年 TSE 扇区擦写时间 -40~85℃ 4 ms TWP 每个 WORD 烧写时间 -40~85℃ 10 us VP 擦写时的工作电压 - VDD V 54 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 ESD/LATCHUP 特 性 表格 19 符号 说明 VESDHBM ESD @ Human Body Mode ILATCHUP Latchup Current ESD/LATCHUP 特性 测试条件 最小值 典型值 最大值 单位 5 KV 200 mA 55 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 封装图纸 LQFP64 封 装 信 息 图 5 LQFP64 封装图 56 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 典型应用图 VDD VDD 10uF 10nF VDD VDD SWDIO SWDIO SWDCLK SWDCLK VDD VDD 4.7kΩ100Ω Debugger 4.7kΩ 100Ω MR82F002 LQFP64 VSS VSS 16MHz 22pF HXTALOUT HXTALOUT 1MΩ HXTALIN HXTALIN 图 6 22pF 典型应用图 57 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 修改记录 表格 20 文档版本修改记录 日期 版本 内容 2022.5.25 1.0.0 初稿 2022.6.2 1.0.1 修改管脚图 2022.7.2 1.0.2 修改管脚图 2022.10.19 1.0.3 添加 CJ 型号，修改极限参数为 105C 58 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F002 产品规格书 免责声明 1、此文档中的信息可以在不通知用户时进行修改及更新 2、上海美仁半导体有限公司将竭尽最大的努力保证本公司产品的高质量与高稳定性。尽管如此， 由于一般半导体器件的电气敏感性及易受到外部物理伤害等固有特点，本公司产品有可能在这些 情况下出现故障或失效。当使用本公司产品时，使用者有责任遵从安全规则来设计一个安全及稳 定的系统环境。在用户使用该产品时，请遵从本公司最新说明书上规定的操作步骤来使用该产品。 3、在此文档中的上海美仁半导体有限公司的产品是为一般电气应用（电脑、个人工具、办公司 工具、测量工具、工业机械器件、家用电器等）所设计的。本公司该产品不能及禁止应用在一些 需要极高稳定性及质量的特殊设备上，以免导致人员伤亡等意外发生。产品不能应用范围包括原 子能控制设备、飞机及航空器件、运输设备、交通信号设备、燃烧控制设备、医药设备以及所有 安全性设备等等。使用者在以上列举的非产品应用范围内使用时造成的损失与伤害，本公司概不 负责。 59 / 60 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。
