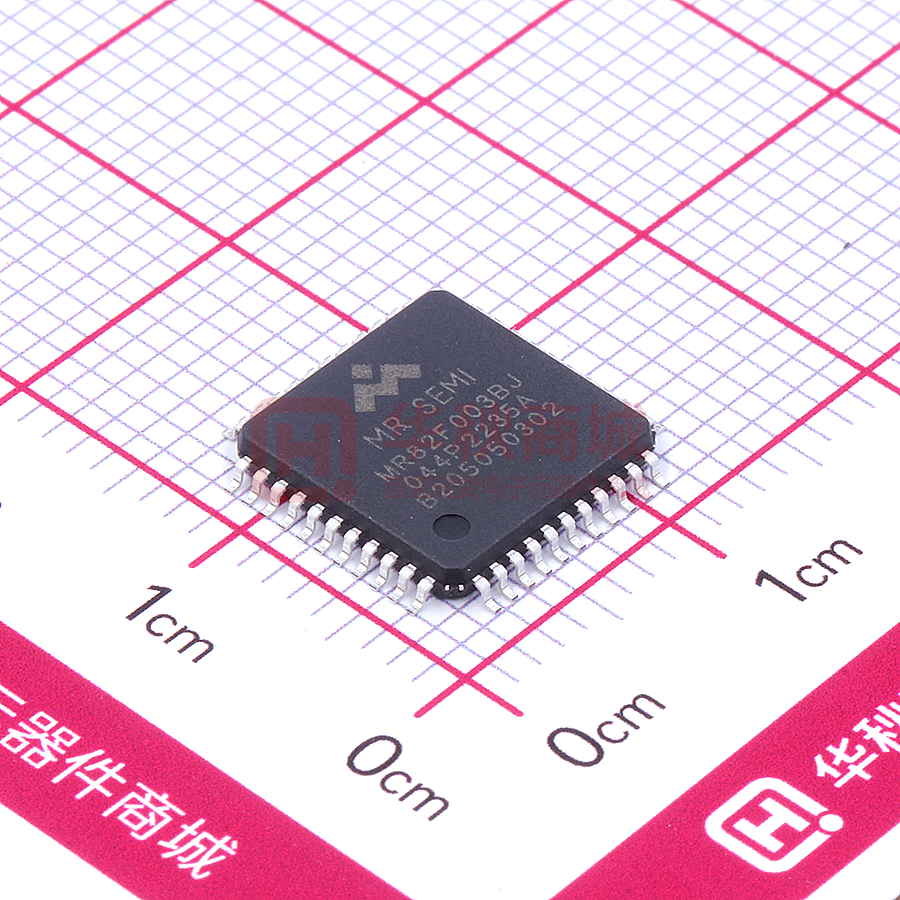

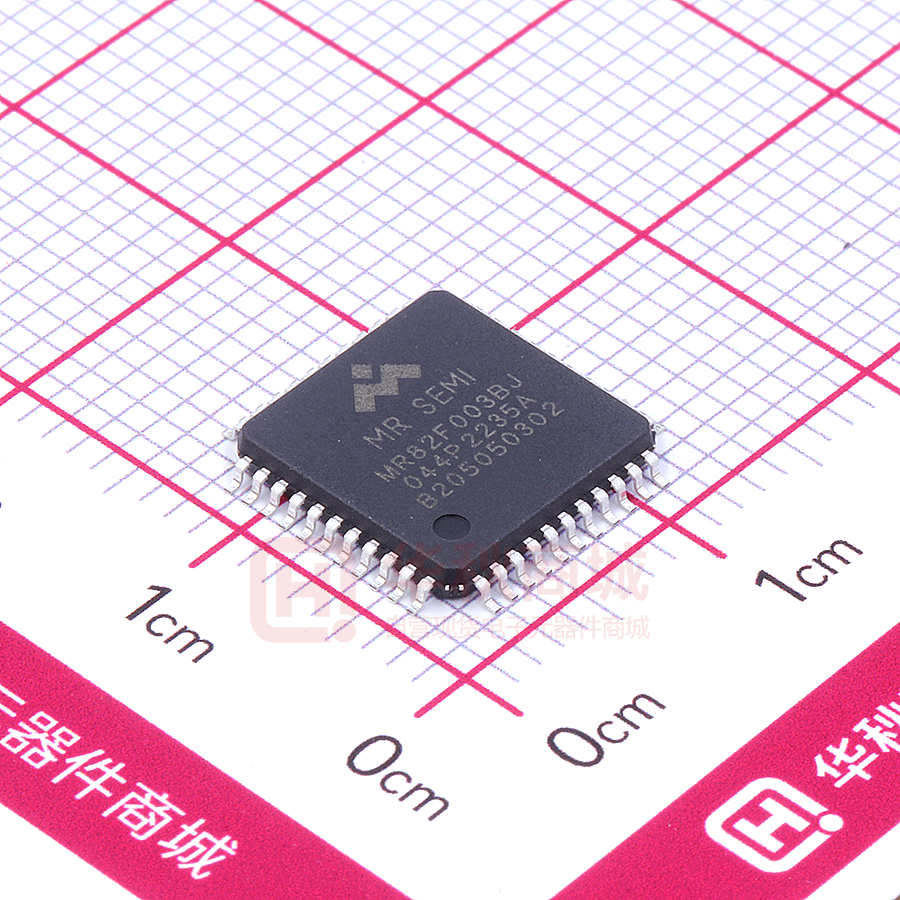

MR82F003BJ/044P

上海美仁半导体有限公司 MR82F003 产品规格书 概述    高级定时器  32-bit Cortex-M0  16bit 自动重载计数器  最高主频 48MHz  4 个独立通道可用于输入捕捉、输出  单周期乘法器 （32bit*32bit=32bit）  串行调试接口 SWD 比较、PWM、单脉冲输出  存储 补 PWM 输出，用于电机驱动 64 Kbyte 的 FLASH  支持与其他定时器级联  6 Kbyte 的 SRAM  支持刹车信号 电源及系统复位  通用定时器 1（GTIM0）  工作电压范围为 2.4 V~5.5V  1 个独立 16 bit 自动重载计数器  集成上电复位、软件复位、看门狗复  包含 4 路输出/捕获通道 位、外部复位、低电压复位  输入捕捉、输出比较、PWM（边缘 集成 32 档低压检测电路 或中心对齐模式）、单脉冲输出  时钟  支持与其他定时器级联  可外接 4~16MHz 晶振  内置 48MHz 高频时钟，出厂精度  1 个独立 32 bit 自动重载计数器 ±1%(typ)  包含 4 路输出/捕获通道 内置 40KHz 低频时钟，可供看门狗  输入捕捉、输出比较、PWM（边缘  通用定时器 2（GTIM1） 使用  6 路（或 3 对）可编程死区插入的互     内核 或中心对齐模式）、单脉冲输出  12bit SAR-ADC  支持与其他定时器级联  14 个外部输入通道+2 个内部通道  支持单端或差分采样  1 个独立 16 bit 自动重载计数器  2Msps 采样速率  包含 1 路互补输出/捕获通道  单次转换或连续转换  输入捕捉、输出比较、PWM、单脉 通用定时器 3（GTIM2/GTIM3/GTIM4） 冲输出  DMA  低功耗定时器  8 个可配置请求通道  32 bit 递增计数器  4 个请求优先级权限设置  时钟源多样性可选  支持 RAM 到 FLASH，FLASH 到  支持比较/捕捉寄存器、连续/单触发 模式、PWM 输出 RAM  支持外设 SPI、I2C、UART、ADC、  通信接口  CRC、TIMER 1 路独立 I2C（最高可达到 1Mb/s） 1 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书  2 路独立 UART 模块  128 bit 芯片唯一标识码  1 路 SPI  封装：LQFP32、LQFP44、LQFP48 2 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 目录 概述 .......................................................................................................................................................... 1 目录 .......................................................................................................................................................... 3 产品说明 .................................................................................................................................................. 7 资源列表 .......................................................................................................................................... 8 管脚分配 .................................................................................................................................................. 9 管脚分配图 ...................................................................................................................................... 9 MR82F003A(B)J/048P 管脚分配图(LQFP48)........................................................................ 9 MR82F003A(B)J/044P 管脚分配图(LQFP44)...................................................................... 10 MR82F003A(B)J/032P 管脚分配图(LQFP32)...................................................................... 11 管脚定义列表 ................................................................................................................................ 12 管脚描述 ........................................................................................................................................ 14 系统框图 ................................................................................................................................................ 16 外设资源 ................................................................................................................................................ 17 存储架构 ........................................................................................................................................ 17 SRAM ..................................................................................................................................... 19 Flash ....................................................................................................................................... 19 CRC ................................................................................................................................................ 20 概述 ........................................................................................................................................ 20 中断系统 ........................................................................................................................................ 21 概述 ........................................................................................................................................ 21 3 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 外部中断 EXTI .............................................................................................................................. 24 概述 ........................................................................................................................................ 24 电源管理 ........................................................................................................................................ 25 电源 ........................................................................................................................................ 25 电压检测(VD)与低压复位 .................................................................................................... 26 时钟管理 ........................................................................................................................................ 27 概述 ........................................................................................................................................ 27 时钟树 .................................................................................................................................... 28 复位管理 ........................................................................................................................................ 29 概述 ........................................................................................................................................ 29 看门狗 IWDT ................................................................................................................................. 30 概述 ........................................................................................................................................ 30 DMA............................................................................................................................................... 31 概述 ........................................................................................................................................ 31 高级定时器 .................................................................................................................................... 32 概述 ........................................................................................................................................ 32 通用定时器 1 ................................................................................................................................. 33 概述 ........................................................................................................................................ 33 通用定时器 2 ................................................................................................................................. 34 概述 ........................................................................................................................................ 34 通用定时器 3 ................................................................................................................................. 35 概述 ........................................................................................................................................ 35 4 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 低功耗定时器 ................................................................................................................................ 36 概述 ........................................................................................................................................ 36 I2C .................................................................................................................................................. 37 概述 ........................................................................................................................................ 37 UART ............................................................................................................................................. 38 概述 ........................................................................................................................................ 38 SPI .................................................................................................................................................. 39 概述 ........................................................................................................................................ 39 GPIO............................................................................................................................................... 40 概述 ........................................................................................................................................ 40 ADC ............................................................................................................................................... 41 概述 ........................................................................................................................................ 41 调试接口 SWD .............................................................................................................................. 42 概述 ........................................................................................................................................ 42 128 bit 芯片唯一标识码 ................................................................................................................ 43 概述 ........................................................................................................................................ 43 极限参数 ................................................................................................................................................ 44 电气参数（除非特指，典型值在 25℃下获取） ............................................................................... 45 工作电压及电流 ............................................................................................................................ 45 IO 特性 ........................................................................................................................................... 46 上电复位及电压检测 .................................................................................................................... 47 时钟特性 ........................................................................................................................................ 50 5 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 ADC 特性....................................................................................................................................... 51 FLASH 特性 .................................................................................................................................. 52 ESD/latchup 特性 ........................................................................................................................... 53 封装图纸 ................................................................................................................................................ 54 LQFP48 封装信息 ......................................................................................................................... 54 LQFP44 封装信息 ......................................................................................................................... 55 LQFP32 封装信息 ......................................................................................................................... 56 典型应用图 ............................................................................................................................................ 57 修改记录 ................................................................................................................................................ 58 免责声明 ................................................................................................................................................ 59 6 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 产品说明 M R 8 2 F 0 0 3 B J / 0 4 8 P 美仁IC 产品系列 86 88 82 89 触控32位 主控32位 电机32位 IOT 32位 存储类型 F M P E FLASH MTP OTP EEPROM 封装分支 系列分支 ROM容量 A B C D E 32KB 64KB 128KB 256KB 512KB 温度范围 I J A -40~85℃ -40~105℃ -40~125℃ 管脚数 48 32 28 封装 P T Q D S O LQFP TQFP QFN DFN SSOP SOP 图 1 命名规则 7 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 资源列表 表格 1 外设 资源列表 LQFP44 LQFP48 LQFP32 Flash 64/32 Kbytes 64/32 Kbytes 64/32 Kbytes SRAM 6/4 Kbytes 6/4 Kbytes 6/4 Kbytes 高级定时器 1 1 1 通用定时器 1 1 1 1 通用定时器 2 1 1 1 通用定时器 3 3 3 3 低功耗定时器 1 1 1 SPI 1 1 1 I2C 1 1 1 UART 2 2 2 GPIO 41 36 26 ADC 通道数 14+2 13+2 14+2 外部中断 11 11 8 DMA 通道 8 8 8 CPU 主频 48MHz 48MHz 48MHz 工作电压 2.4~5.5V 2.4~5.5V 2.4~5.5V 8 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 管脚分配 管脚分配图 PC7 PC6 PA13 PA12 PA11 PA10 PA9 PA8 PB15 PB14 PB13 PB12 MR82F003A(B)J/048P 管 脚 分 配 图 (LQFP48) PA14 PA15 PB3 PB4 PB5 PB6 PB7 PC8 PB8 PB9 VSS MR82F003BJ/048P MR82F003AJ/048P 48 13 1 2 3 4 5 6 7 8 9 10 11 12 VDD VSS PB11 PB10 PB2 PB1 PB0 PA7 PA6 PA5 PA4 PA3 PC0 PC1 PC2 PC3 PC4 PC5 NRST AVSS AVDD PA0 PA1 PA2 VDD 36 35 34 33 32 31 30 29 28 27 26 25 37 24 38 23 39 22 40 21 41 20 42 19 43 18 44 17 45 16 46 15 47 14 图 2 MR82F003A(B)J/048P 管脚分配图（LQFP48） 9 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 PA14 PC6 PA13 PA12 PA11 PA10 PA9 PA8 PB15 PB13 PB12 MR82F003A(B)J/044P 管 脚 分 配 图 (LQFP44) 33 32 31 30 29 28 27 26 25 24 23 PA15 PB3 PB4 PB5 PB6 PB7 PC8 PB8 PB9 VSS VDD 34 35 36 37 38 39 40 41 42 43 MR82F003BJ/044P MR82F003AJ/044P 22 21 20 19 18 17 16 15 14 13 12 44 VDD VSS PB11 PB10 PB1 PB0 PA7 PA6 PA5 PA4 PA3 PC1 PC2 PC3 PC4 PC5 NRST AVSS AVDD VDD15 PA1 PA2 1 2 3 4 5 6 7 8 9 10 11 图 3 MR82F003A(B)J/044P 管脚分配图（LQFP44） 10 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 PA14 PA13 PA12 PA11 PA10 PA9 PA8 VDD MR82F003A(B)J/032P 管 脚 分 配 图 (LQFP32) 24 23 22 21 20 19 18 17 PA15 PB3 PB4 PB5 PB6 PB7 PC8 VSS 25 26 27 28 29 30 31 32 MR82F003BJ/032P MR82F003AJ/032P 16 15 14 13 12 11 10 9 VSS PB1 PB0 PA7 PA6 PA5 PA4 PA3 VDD PC4 PC5 NRST AVDD PA0 PA1 PA2 1 2 3 4 5 6 7 8 图 4 MR82F003A(B)J/032P 管脚分配图 (LQFP32) 11 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 管脚定义列表 表格 2 GPIO LQFP48 PA0 10 PA1 11 PA2 LQFP44 LQFP32 芯片管脚定义 ANALOG FUNC0 FUNC1 FUNC2 FUNC3 FUNC4 FUNC5 FUNC6 FUNC7 6 AN0 GT0_CH1 LPT_CH1 SCL0 GT0_ETR GT3_CH1 GT2_CH1 UART1_RX UART1_TX 10 7 AN1 GT0_CH2 LPT_CH2 SDA0 EVENTOUT GT4_CH1 GT2_CH1 UART1_RX UART1_TX 12 11 8 AN2 GT0_CH3 LPT_CH1 UART0_TX GT2_CH1N GT4_CH1N GT2_CH1 UART1_RX UART1_TX PA3 13 12 9 AN3 GT0_CH4 LPT_CH2 UART0_RX GT2_CH1N GT3_CH1N GT2_CH1 UART1_RX UART1_TX PA4 14 13 10 AN4 LPT_ETR SPI0_SSN GT2_CH1N GT3_BRK GT2_CH1 UART1_RX UART1_TX PA5 15 14 11 AN5 GT0_CH1 GT1_ETR SPI0_SCK GT0_ETR GT2_CH1N GT2_CH1 UART1_RX UART1_TX PA6 16 15 12 AN6 GT1_CH1 AT0_BRK SPI0_MISO EVENTOUT GT3_CH1 GT2_CH1 UART1_RX UART1_TX PA7 17 16 13 AN7 GT1_CH2 AT0_CH1N SPI0_MOSI EVENTOUT GT4_CH1 GT2_CH1 UART1_RX UART1_TX PB0 18 17 14 AN8/VREFPE GT1_CH3 AT0_CH2N SCL0 EVENTOUT GT3_CH1N GT2_CH1 UART1_RX UART1_TX PB1 19 18 15 AN9/VREFNE GT1_CH4 AT0_CH3N SDA0 GT1_ETR GT4_CH1N GT2_CH1 UART1_RX UART1_TX PB2 20 GT0_CH2 LPT_ETR GT2_CH1N GT2_CH1 UART1_RX UART1_TX PB10 21 19 GT0_CH3 LPT_CH1 SCL0 UART0_RX GT2_CH1N GT2_CH1 UART1_RX UART1_TX PB11 22 20 GT0_CH4 LPT_CH2 SDA0 EVENTOUT GT3_CH1 GT2_CH1 UART1_RX UART1_TX 23 21 16 VSS 24 22 17 VDD PB12 25 23 UART0_TX AT0_BRK SPI0_SSN EVENTOUT UART0_RX GT2_CH1 UART1_RX UART1_TX PB13 26 24 UART0_RX AT0_CH1N SPI0_SCK GT2_CH1N UART0_TX GT2_CH1 UART1_RX UART1_TX PB14 27 LPT_CH1 AT0_CH2N SPI0_MISO AT0_BRK GT2_CH1N GT2_CH1 UART1_RX UART1_TX PB15 28 25 LPT_CH2 AT0_CH3N SPI0_MOSI GT2_CH1N GT2_CH1 UART1_RX UART1_TX PA8 29 26 FOUT AT0_CH1 GT3_CH1N EVENTOUT GT2_BRK GT2_CH1 UART1_RX UART1_TX 18 AN10/BUFOU T PA9 30 27 19 AN11 UART0_TX AT0_CH2 SCL0 LPT_ETR GT2_CH1N GT2_CH1 UART1_RX UART1_TX PA10 31 28 20 AN12 UART0_RX AT0_CH3 SDA0 GT2_CH1N GT4_BRK GT2_CH1 UART1_RX UART1_TX PA11 32 29 21 AN13 EVENTOUT AT0_CH4 GT1_ETR GT2_CH1N GT4_CH1 GT2_CH1 UART1_RX UART1_TX PA12 33 30 22 AT0_CH1N AT0_ETR EVENTOUT GT4_CH1N GT2_CH1 UART1_RX UART1_TX PA13 34 31 23 SWIO UART0_TX GT2_CH1N GT2_CH1 UART1_RX UART1_TX PC6 35 32 PC7 36 PA14 37 33 24 SWCLK PA15 38 34 25 GT0_CH1 GT0_ETR PB3 39 35 26 GT0_CH2 LPT_CH2 AT0_CH2N LPT_CH1 SCL0 GT0_ETR GT2_CH1N GT2_CH1 UART1_RX UART1_TX AT0_CH3N LPT_CH2 SDA0 GT2_CH1N GT3_CH1 GT2_CH1 UART1_RX UART1_TX UART0_TX GT2_CH1N GT2_CH1 UART1_RX UART1_TX SPI0_SSN UART0_RX EVENTOUT GT2_CH1 UART1_RX UART1_TX SPI0_SCK LPT_ETR EVENTOUT GT2_CH1 UART1_RX UART1_TX 12 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 PB4 40 36 27 GT1_CH1 LPT_CH1 SPI0_MISO CP1OUT EVENTOUT GT2_CH1 UART1_RX UART1_TX PB5 41 37 28 GT1_CH2 LPT_CH2 SPI0_MOSI GT2_CH1N GT3_BRK GT2_CH1 UART1_RX UART1_TX PB6 42 38 29 GT1_CH3 LPT_CH1 SCL0 UART0_TX GT3_CH1N GT2_CH1 UART1_RX UART1_TX PB7 43 39 30 GT1_CH4 LPT_CH2 SDA0 UART0_RX GT4_CH1N GT2_CH1 UART1_RX UART1_TX PC8 44 40 31 LPT_ETR GT1_ETR GT2_CH1N GT2_CH1 UART1_RX UART1_TX PB8 45 41 LPT_ETR LPT_CH1 SCL0 GT2_CH1N GT3_CH1 GT2_CH1 UART1_RX UART1_TX PB9 46 42 EVENTOUT LPT_CH2 SDA0 UART0_TX GT4_CH1 GT2_CH1 UART1_RX UART1_TX 47 43 32 VSS 48 44 1 VDD GT0_CH3 GT3_CH1 UART0_TX GT2_CH1N GT2_CH1 UART1_RX UART1_TX UART0_RX GT2_CH1N GT2_CH1 UART1_RX UART1_TX PC0 1 PC1 2 1 GT0_CH4 GT4_CH1 PC2 3 2 UART0_TX GT4_CH1N SCL0 GT2_CH1N GT2_BRK GT2_CH1 UART1_RX UART1_TX PC3 4 3 GT1_ETR GT3_CH1N SDA0 GT2_CH1N GT4_BRK GT2_CH1 UART1_RX UART1_TX PC4 5 4 2 XTAL_IN GT2_CH1N GT2_CH1 UART1_RX UART1_TX PC5 6 5 3 XTAL_OUT GT2_CH1N GT2_CH1 UART1_RX UART1_TX 7 6 4 NRST 8 7 9 8 9 GT0_ETR AVSS 5 AVDD VDD15 备注： 4、除电源脚外和复位管脚外，所有管脚都可以用作 IO，所有 IO 都支持外部中断功能。 13 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 管脚描述 表格 3 管脚名称 管脚描述 管脚类型 描述 PA0~PA15 I/O 输入或输出口 PB0~PB15 I/O 输入或输出口 PC0~PC8 I/O 输入或输出口 SPI0_SSN I/O SPI0 接口，片选脚 SPI0_SCK I/O SPI0 接口，时钟脚 SPI0_MISO I/O SPI0 接口，作为主机时为数据输入脚，从机时为数据输出脚 SPI0_MOSI I/O SPI0 接口，作为主机时为数据输出脚，从机时为数据输入脚 GTx_CH1N O 通用定时器 3 通道 1 的输出脚，x=2,3,4 通用定时器 GTIMx 的输入输出脚，x=0,1,2,3,4;y=1,2,3,4 GTx_CHy I/O GTx_ETR I 通用定时器 1/2 的触发输入，x=0,1 GTx_BRK I 通用定时器 3 刹车信号输入通道，x=2,3,4 UARTx_RX I UARTx 的数据接收脚，x=0,1 UARTx_TX O UARTx 的数据发送脚，x=0,1 XTAL_OUT A(1) 外接晶振输出脚 A 外接晶振输入脚 XTAL_IN SCL0 I/O I2C0 接口，时钟输入或输出脚 SDA0 I/O I2C0 接口，数据输入或输出脚 AT0_CHxN O 高级定时器通道 x 输出脚，x=1,2,3 高级定时器通道 x 输入或输出脚, x=1,2,3,4 AT0_CHx I/O AT0_ETR I 高级定时器触发输入 LPT_ETR I LPTIMER 触发输入 LPT_CHx I/O SWCLK SWIO AT0_BRK LPTIMER 输入输出通道，x=1,2 I 调试口时钟信号 I/O 调试口数据信号 I 高级定时器刹车信号输入通道 14 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 EVENTOUT O CPU 内核事件输出信号 NRST I 复位管脚，低电平复位 ADC_INx A ADC 输入通道 x，x=0~13 VREFNE A ADC 参考电压输入负端 VREFPE A ADC 参考电压输入正端 VDD15 P(2) AVDD P 芯片模拟电源 AVSS P 芯片模拟地 VDD P 芯片主电源 VSS P 芯片地 数字内核电源，外挂电阻和电容 备注： 1、A：模拟通道 2、P：电源 15 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 系统框图 SWD Test/Debug Port Interrupts DMA ARM Cortex-M0 Master1 Master0 POR XTAL Clock/ Power/ Reset/ System BUSMATRIX 6kB SRAM HSRC LSRC Master 64kB Flash Slave Slave AHB-LITE Bus Slave AHB2APB Bridge LDO Slave GPIO Slave Slave Sysctrl Dmac Slave SPI SCK, SSN, MISO, MOSI CRC UART x 2 SCL,SDA AIN UART Ports I2C GTIM GT_CHx ATIM AT_CHx LPTIM LPT_CHx SAR ADC WDT 图 5 系统框图 16 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 外设资源 存储架构 本芯片的存储系统是基于 ARM Cortex-M0 处理器的存储架构定义的。内置 64 Kbytes Flash 和 6 KBytes SRAM，采用 Little endian 编码形式，对于没有地址对齐的访问会导致 HardFault 异 常中断。 表格 4 外设模块地址映射表 地址 外设 0x0000 0000 ∼ 0x0000 FFFF 64 KB Flash 空间 0x0004 0000 ∼ 0x1FFF EFFF 预留 0x1FFF F600 ~ 0x1FFF F7FF NVR0 0x1FFF F800 ~ 0x1FFF F9FF NVR1 0x1FFF FA00 ~ 0x1FFF FFFF 预留 0x2000 0000 ∼ 0x2000 17FF 6 KB SRAM 空间 0x4000 0000 ∼ 0x4000 FFFF APB 总线外设 0x4001 0000 ∼ 0x4001 5FFF AHB 总线外设 0x4001 6000 ∼ 0xDFFF FFFF 预留 0xE000 0000 ∼ 0xE00F FFFF 内核地址空间 0xE010 0000 ∼ 0xFFFF FFFF 预留 表格 5 APB 总线外设地址映射表 地址 外设 0x4000 0000 ∼ 0x4000 0FFF CRC 0x4000 1000 ∼ 0x4000 1FFF GTIM0 0x4000 2000 ~ 0x4000 2FFF GTIM1 0x4000 3000 ~0x4000 3FFF GTIM2 0x4000 4000 ~0x4000 4FFF GTIM3 17 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 地址 外设 0x4000 5000 ~ 0x4000 5FFF ATIM 0x4000 6000 ~ 0x4000 6FFF IWDT 0x4000 7000 ~ 0x4000 7FFF I2C 0x4000 8000 ~ 0x4000 8FFF ADC 0x4000 9000 ~ 0x4000 9FFF UARTx 0x4000 A000 ~ 0x4000 AFFF 预留 0x4000 B000 ~ 0x4000 BFFF 预留 0x4000 C000~ 0x4000 CFFF 预留 0x4000 D000 ~ 0x4000 DFFF 预留 0x4000 E000 ~ 0x4000 EFFF LPTIM 0x4000 F000 ~ 0x4000 FFFF GTIM4 表格 6 AHB 总线外设地址映射表 地址 外设 0x4001 0000 ~ 0x4001 0FFF SYSCTRL 0x4001 1000 ~ 0x4001 1FFF DMAC 0x4001 2000 ~ 0x4001 2FFF SPIx 0x4001 3000~ 0x4001 3FFF GPIO 0x4001 4000 ~ 0x4001 4FFF FLSCTRL 0x4001 5000~ 0x4001 5FFF 预留 18 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 SRAM SRAM 地址空间范围是 0x2000_0000~0x2000_17FF，软件可以对 SRAM 进行字节、半字、 字访问，CPU 和 DMA 都可以以最大系统频率对 SRAM 实现无等待的单周期读写。CPU 也可以 从 SRAM 取指执行程序，因此在对程序效率要求高的场合，可以将部分代码导入 SRAM 中，实 现最高频率下无等待的执行。 FLASH 本芯片内置 64Kbytes Flash，地址空间范围是 0x0000_0000~0x0000_FFFF，系统通过 AHB 总线读取，可配置访问等待周期。支持 ICP、IAP 功能。 对于 flash 内容的保护，本芯片设计了两种保护方式：SWD 接口读保护和代码分块保护。 SWD 接口读保护开启后，不能再通过 SWD 接口读取 flash 内容，SWD 接口只允许进行全片擦 除动作。代码分块保护是指 CPU 只能对指定的 Flash 区域进行取指操作，不能进行读数据操作， 也不能擦写，代码分块保护以 8Kbytes 为一个区块，不能从任一地址开始，需以 8Kbytes 为单位 的地址对齐开始。 19 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 CRC 概述 CRC 计算单元可以用来计算生产一个 8 位或 16 位或 32 位的 CRC 值，可编程 CRC 的初值 和多项式。其输入数据可以设定为按字节反转或者按半字反转或者按字执行反转或者不反转（默 认值），输出结果也可以设置为位反转或者不反转（默认值）输出。 CRC 计算单元支持 DMA，在程序运行中可以实现不占用 CPU 的资源。 20 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 中断系统 概述 本芯片基于 ARM Cortex-M0 的嵌套向量中断控制器 NVIC，有 32 个可屏蔽中断和 1 个不可 屏蔽中断（NMI），4 级优先级可配。对于除复位外的异步处理，CPU 会在异常触发后继续执行 当前指令，在当前指令执行完成后再进入异常处理程序。这里说的异常是指任何打断程序顺序执 行的事件，即中断事件。 表格 7 是从《Cortex-M0 Devices Generic User Guide (ARM DUI 0497A)》的 "Table 2-11 Properties of the different exception types" 改编而来。 表格 7 中断向量表 事件编 中断 号 号 0 -16 - - 1 -15 Reset -3 2 14 NMI -2 3 -13 HardFault -1 4~10 -12~-6 预留 - 11 -5 SVCall 可配 12~13 -4~-3 预留 - 14 -2 PendSV 可配 15 -1 SysTick 可配 16 0 预留 - 17 1 VD 可配 18 2 LFDET 可配 中断源 优先 级 入口地址 0x0000 0000 0x0000 0004 0x0000 0008 描述 堆栈初始指针值 复位 PC 值 不可屏蔽中断 0x0000 访问非法地址等原因 000C 导致的故障 0x0000 通过指令调用系统服 002C 务 0x0000 0038 0x0000 003C 可挂起的系统服务 系统滴答定时器 0x0000 0040 0x0000 0044 0x0000 电源电压检测中断 外置晶振停振检测中 21 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 事件编 中断 号 号 MR82F003 产品规格书 优先 中断源 级 入口地址 0048 19 3 Flash 可配 20 4 UART0 可配 21 5 UART1 可配 22 6 预留 可配 23 7 预留 可配 24 8 ADC 可配 25 9 I2C0 可配 26 10 SPI0 可配 27 11 GTIM0 可配 28 12 GTIM1 可配 29 13 GTIM2 可配 30 14 GTIM3 可配 31 15 GTIM4 可配 32 16 ATIM_BRK_UEV_TRG_COM 可配 33 17 LPTIM 可配 34 18 ATIM_CC 可配 35 19 DMA_ERR 可配 0x0000 004C 0x0000 0050 0x0000 0054 描述 断 Flash 中断 UART0 中断 UART1 中断 0x0000 0058 0x0000 005C 0x0000 0060 0x0000 0064 0x0000 0068 0x0000 006C 0x0000 0070 0x0000 0074 0x0000 0078 0x0000 007C ADC 中断 I2C0 中断 SPI0 中断 GTIM0 中断 GTIM1 中断 GTIM2 中断 GTIM3 中断 GTIM4 中断 0x0000 高级定时器刹车/更新/ 0080 触发/COM 中断 0x0000 低功耗定时器 LPTIM 0084 中断 0x0000 0088 0x0000 008C 高级定时器通道中断 DMA 地址错误中断 22 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 事件编 中断 号 号 36 20 DMA_CH0 可配 37 21 DMA_CH1_2 可配 38 22 DMA_CH3_7 可配 39 23 EXTIA 可配 40 24 EXTIB 可配 41 25 EXTIC 可配 42 26 预留 可配 43 27 预留 可配 44 28 预留 可配 45 29 预留 可配 46 30 预留 可配 47 31 预留 可配 中断源 优先 级 入口地址 0x0000 0090 0x0000 0094 0x0000 0098 0x0000 009C 0x0000 00A0 0x0000 00A4 0x0000 00A8 0x0000 00AC 0x0000 00B0 0x0000 00B4 0x0000 00B8 0x0000 00BC 描述 DMA 通道 0 中断 DMA 通道 1~2 中断 DMA 通道 3~7 中断 GPIOA 外部中断 GPIOB 外部中断 GPIOC 外部中断 - 23 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 外 部 中 断 EXTI 概述 本芯片 GPIO 共分为三组，且都具有外部中断功能，但同时最多产生 11 个外部中断信号。 外部中断信号支持输入数字滤波功能，数字滤波可以由软件使能或禁止，默认关闭。数字滤波的 实现方法是由 IO 采样时钟连续采样到 3 次相同电平才认为是合法电平输入。外部中断触发源可 配置为上升沿、下降沿或者双边沿触发。 24 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 电源管理 电源 本芯片采用单电源供电，主电源 VDD 工作在 2.4V~5.5V 之间，电源电压 VDD 可直接作为 ADC 模块的参考电压。 25 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 电 压 检 测 (VD)与 低 压 复 位 本芯片设计了一个电压检测模块，内置 31 档电压点。当待检测电压低于检测点，可通过寄 存器配置成是产生中断或产生系统复位。电压检测模块工作时钟源是 LSRC。 内置电压点电压范围 1.8~4.8V，每档间隔 0.1V。当检测电压点选择这 31 个档位中的一个， 则实现电源电压 VDD 与检测点之间的比较。 26 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 时钟管理 概述 芯片内共有三个独立时钟源，三个时钟源均可作为系统时钟：  外接 4~16MHz 晶振时钟  内置最高 48MHz 振荡时钟（HSRC），误差在±1%(typ)以内  内置 40KHz 振荡时钟（LSRC），供看门狗以及上电控制逻辑使用 27 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 时钟树 HSRC48M Flsctrl Program DIV6 SYSCLK HXTAL Prescaler /1~256 AHBCLK Prescaler /1,2,4,8,16 APBCLK LSRC EXTICLK WDTCLK APBCLK HSRC HXTAL HSRC16 HSRC16 ADCCLK APBCLK HSRC HSRC16 HXTAL UARTS_CLK APBCLK I2C_CLK HSRC APBCLK HSRC SYSCLK HXTAL LPT_ETR LSCLK 图 6 LPT_CLK 时钟树 28 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 复位管理 概述 芯片内部集成了 7 路复位源，系统复位后，可通过寄存器读出复位源标志，以此来判断是 哪个复位源引起的复位。复位源有：上电复位 POR、看门狗复位、软件复位、低电压复位，外 部复位 NRST、LOCKUP 复位、SYSRESETREQ 复位。 29 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 看 门 狗 IWDT 概述 芯片内置独立看门狗模块，其时钟源来自内部的低频 RC 晶振，看门狗启动后，不能再关闭， 当看门狗打开后，只有上电复位（POR）才能复位看门狗模块，其他复位源复位后，看门狗还是 维持之前的状态。 30 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 DMA 概述 DMA 控制器有 8 个通道，每个通道专门用来管理来自于一个或多个外设对存储器访问的请 求。还有一个仲裁器来协调各个通道请求的优先权。 主要特性：  8 个独立可配置的通道请求  每个通道都直接连接硬件 DMA 请求，每个通道最多可选择 8 个外设。这些功能通过 软件来配置  多个请求间的优先权可以通过软件编程设置(共有四级：很高、高、中等和低)，优先权 设置相等时由硬件决定(请求 0 优先于请求 1，依此类推)  支持传输宽度(字节、半字、全字)。源和目标地址必须按数据传输宽度对齐。  支持循环模式和单次模式  可编程的数据传输数目（仅低 4K SRAM 可用于 DMA 存储数据）  支持全程中断和半程中断 31 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 高级定时器 概述 高级定时器包含一个 16bit 自动重载计数器及一个可编程预分频器。高级定时器可以支持多 种应用，包括如捕捉、输出比较、PWM、带死区插入的互补 PWM。 其主要特性：  16bit 向上、向下、向上/向下自动装载计数器  16bit 可编程（可实时修改）预分频器，分频系数 1~65535  多达 4 个独立通道  输入捕捉  输出比较  PWM  单脉冲输出  可编程死区的互补输出  使用外部信号控制和其他定时器级联  内置重复计数器，可实现定时器多个循环后更新状态  刹车输入信号可以将定时器输出置于复位状态或者一个已知的状态  以下事件发生时产生中断/DMA 请求  计数器上/下溢出，计数器初始化（软件或触发）  触发事件（计数器启动、停止、初始化或者由内部/外部触发计数）  输入捕捉  输出比较  刹车信号输入  支持增量正交编码器和霍尔传感器  触发输入作为外部时钟 32 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 通用定时器 1 概述  16bit 向上、向下、双向自动重载计数器  16bit 可编程预分频器，支持实时调整计数时钟分频  4 个独立通道可用于输入捕捉、输出比较、PWM、单脉冲输出  支持与其他定时器级联  支持在以下事件发生时产生中断或 DMA 事件   计数器上/下溢出，计数器初始化（软件或硬件 trigger）  Trigger 事件（计数器启动、停止、初始化、内外部触发）  输入捕捉  输出比较 支持增量正交编码器和霍尔传感器 33 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 通用定时器 2 概述  32bit 向上、向下、双向自动重载计数器  16bit 可编程预分频器，支持实时调整计数时钟分频  4 个独立通道可用于输入捕捉、输出比较、PWM、单脉冲输出  支持与其他定时器级联  支持在以下事件发生时产生中断或 DMA 事件   计数器上/下溢出，计数器初始化（软件或硬件 trigger）  Trigger 事件（计数器启动、停止、初始化、内外部触发）  输入捕捉  输出比较 支持增量正交编码器和霍尔传感器 34 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 通用定时器 3 概述  16bit 向上自动重载计数器  16bit 可编程预分频器，支持实时调整计数时钟分频  1 个独立通道可用于输入捕捉、输出比较、PWM、单脉冲输出  可编程死区插入的互补输出  支持与其他定时器级联  重复计数器，支持定时器多个循环后更新状态  一路刹车引脚输入，刹车信号滤波和极性选择，刹车信号组合配置  支持在以下事件发生时产生中断或 DMA 事件  计数器上溢，计数器初始化  输入捕捉  输出比较  刹车输入 35 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 低功耗定时器 概述 LPTIM 是一个 32 位定时器，可从降低功耗的最终发展中受益。由于 LPTIM 的时钟源具 有多样性，因此 LPTIM 能够在所有电源模式下保持运行状态。即使没有内部时钟源，LPTIM 也 能运行，鉴于这一点，可将其用作“脉冲计数器”，这种脉冲计数器在某些应用中十分有用。此外， LPTIM 还能将系统从低功耗模式唤醒，因此非常适合实现“超时功能”，在这种功能模式下系统 功耗极低。 LPTIM 引入了一个灵活的时钟方案，该方案能够提供所需的功能和性能，同时还能最大程 度地降低功耗。 其主要特性：  32 位递增计数器  3 位预分频器，可采用 8 种分频系数（1、2、4、8、16、32、64 和 128）  可选工作时钟  LPTIM 输入的外部时钟源，可在使用脉冲计数器应用场景中使用  32 位 ARR 自动重载寄存器  32 位比较/捕捉寄存器  连续/单触发模式  PWM 输出 36 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 I2C 概述  1 路独立 I2C，具有主机和从机功能。  三个速度：  标准模式（0 ~ 100Kb/s）  快速模式（≤ 400Kb/s）  高速模式（≤ 1Mb/s）  7-bit 或者 10-bit 寻址  支持 DMA 37 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 UART 概述 UART 串行通信模块特点如下：  全双工异步通信  2 路独立通道  可配置的波特率发生器  多个中断标志，包括数据接收，数据发送，传输结束标志等  可编程数据长度，支持 7、8、9 位  可编程的停止位，支持 1 个或 2 个停止位  支持 DMA 传输功能  错误标志提示 38 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 SPI 概述 串行外设接口（Serial Peripheral Interface，SPI）是外部设备通过 3/4 线交换数据的串行同步 通讯手段。芯片提供了一个 SPI 接口模块，可配置为主设备或从设备，实现与外部的 SPI 通信。 其特点：  全双工 3 或 4 线串行同步传输  主从机操作  8 种可编程时钟频率  极性相位颗编程的串行时钟  写入冲突标准  可选择 LSB 或 MSB 传输 39 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 GPIO 概述 I/O 端口的主要功能特性：  所有 GPIO 数字输入有施密特特性  所有 GPIO 可配置为上拉输入、下拉输入、浮空输入、开漏输出、推挽输出  所有 GPIO 都具有外部中断功能 40 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 ADC 概述 本芯片内置 12bit SAR-ADC，其主要特点为：  输入信号幅度 0~VREF（ADC 参考电压）  最高采样率 2Msps  最多 16 个输入通道  8 个可以配置为单端或差分模式  可配置的采样保持时间  支持单次转换和连续转换  支持 DMA  支持过采样硬件平均 41 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 调 试 接 口 SWD 概述 本芯片集成了串行调试接口(SWD)。这是标准的 ARM CoreSight 调试接口，串行调试接口 (SW-DP)为 AHP-AP 模块提供 2 针(时钟＋数据)接口。 表格 8 SW-DP SWD 管脚分配 SW 端口描述 类型 分配引脚 SWIO 串行数据输入输出口 I/O PA13 SWCLK 串行时钟口 I PA14 42 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 128 BIT 芯 片 唯 一 标 识 码 概述 每一颗芯片在出厂时都会写入一个 128bit 的唯一编码（一次性写入，不能更改），用户可 以通过应用程序直接读取，方便在后续方案做到追溯。 43 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 极限参数 表格 9 参数 极限参数表 符号 值 单位 电源电压 VDD -0.3~6.0 V 输入电压 Vin -0.3~VDD+0.3 V 总灌电流 ∑IOL 100 mA 总拉电流 ∑IOH -100 mA 储存温度 TSTG -40~+125 ℃ 工作温度 TOPR -40~+105 ℃ 44 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 电 气 参 数 （ 除 非 特 指 ， 典 型 值 在 25℃下 获 取 ） 工作电压及电流 表格 10 符号 说明 工作电压 测试条件 工作电压 VDD/AVDD 时钟源 最大值 单位 5.5 V 工作电流 工作 说明 典型值 2.4 表格 11 符号 最小值 主频(MHz) 电压 (V) 最小 值 典型值 最大 值 单位 5.0 2.57 mA 3.3 2.56 mA 5.0 4.67 mA 3.3 4.65 mA 5.0 6.68 mA 3.3 6.64 mA 5.0 8.15 mA 3.3 8.12 mA 5.0 3.8 mA 3.3 3.11 mA 5.0 5.85 mA 3.3 5.15 mA 5.0 0.88 mA 3.3 0.8 mA 8 16 内置 RC HSRC 24 IRUN 工作电流@ 48 (-40~105℃) 8 外接晶 振 16 内置 RC LSRC 0.04 45 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 IO 特 性 表格 12 符号 说明 IO 特性 测试条件 最小值 典型值 最大值 单位 高电平输入 VDD=5.0V 3.5 V 电压 VDD=3.3V 2 V 低电平输入 VDD=5.0V 1.5 V 电压 VDD=3.3V 0.8 V 典型值是在环境温度为 25℃下测得 VIH VIL VDD=5.0V，ISOURCE=8mA DREN=1 VOH 4.2 V 4.2 V 输出高电平 VDD=5.0V，ISOURCE=21mA DREN=0 VDD=5.0V，ISINK=8mA DREN=1 VOL DREN=0 RIPD IIH IIL V 0.5 V 输出低电平 VDD=5.0V，ISINK=16mA RIPU 0.5 内置上拉电 阻 内置下拉电 阻 输高入漏电 流 输入低漏电 流 VDD=5V VDD=3.3V VDD=5V VDD=3.3V 20 50 100 kΩ 20 50 100 kΩ 1 uA VDD=5V, IO 浮空输入 VDD=3.3V, IO 浮空输入 VDD=5V, IO 浮空输入 VDD=3.3V, IO 浮空输入 -1 uA 46 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 上电复位及电压检测 表格 13 符号 VPVD 说明 可编程电压 检测 电压检测档位表 测试条件 最小值 下降沿 典型值 最大值 单位 1.8 V 1.9 V 2.0 V 2.1 V 2.2 V 2.3 V 2.4 V 2.5 V 2.6 V 2.7 V 2.8 V 2.9 V 3.0 V 3.1 V 3.2 V 3.3 V 3.4 V 3.5 V 3.6 V 3.7 V 3.8 V 3.9 V 4.0 V 4.1 V 4.2 V 47 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 符号 说明 MR82F003 产品规格书 测试条件 最小值 下降沿 - VPVD 可编程电压 检测 上升沿 典型值 最大值 单位 4.3 V 4.4 V 4.5 V 4.6 V 4.7 V 4.8 V - - - 1.9 V 2.0 V 2.1 V 2.2 V 2.3 V 2.4 V 2.5 V 2.6 V 2.7 V 2.8 V 2.9 V 3.0 V 3.1 V 3.2 V 3.3 V 3.4 V 3.5 V 3.6 V 3.7 V 3.8 V 3.9 V 48 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 符号 VPVD VPVDHYST VPOR VPORHYST 说明 MR82F003 产品规格书 测试条件 最小值 典型值 最大值 单位 4.0 V 4.1 V 4.2 V 4.3 V 4.4 V 4.5 V 4.6 V 4.7 V 上升沿 4.8 V - 100 mV 上电掉电复 上升沿 1.85 V 位电压 下降沿 1.8 V - 50 mV 可编程电压 检测 PVD 迟滞 电压 上电复位迟 滞电压 49 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 时钟特性 表格 14 符号 说明 内部 RC 时钟特性 测试条件 最小值 典型值 最大值 单位 -40~105℃ 47.52 48 48.48 MHz -40~105℃ 20 40 60 KHz 所有数据是在 VDD=5.0V（±10%）取得 f HSRC f LSRC tHSRCSTR TLSRCSTR 内部高频 RC 振 荡频率 内部低频 RC 振 荡频率 内部高频 RC 起 振时间 内部低频 RC 起 振时间 - 150 us - 1000 us 50 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 ADC 特 性 表格 15 符号 说明 ADC 特性 测试条件 最小 典型 值 值 - 12 最大值 单位 - Bit 5.5 V 典型值是在 25℃下取得 NR 分辨率 VDD 工作电压范围 IADC 工作电流 VREF 参考电压 VADIN CADIN RADIN - 2.4 0.55 模拟通道输入电 压 采样保持电容 模拟通道输入阻 抗 mA 2.4 VDD V 0 VREF V 15 pF 1 MΩ fCONV 转换速率 DNL 微分非线性误差 2.5 LSB INL 积分非线性误差 3 LSB EOF 失调误差 2 LSB EGAIN 增益误差 4 LSB 2 MSPS 51 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 FLASH 特 性 表格 16 符号 说明 擦写次数 TRETENTION 数据保存时间 FLASH 特性 测试条件 最小值 典型值 最大值 单位 -40~105℃ 20000 次 25℃ 100000 次 25℃ 30 年 105℃ 20 年 TSE 扇区擦写时间 -40~105℃ 5 ms TWP 每个 WORD 烧写时间 -40~105℃ 60 us TBP 每个 Byte 烧写时间 -40~105℃ 40 us VP 擦写时的工作电压 - VDD V 52 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 ESD/LATCHUP 特 性 表格 17 符号 说明 VESDHBM ESD @ Human Body Mode ILATCHUP Latchup Current ESD/LATCHUP 特性 测试条件 最小值 典型值 最大值 单位 5 KV 200 mA 53 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 封装图纸 LQFP48 封 装 信 息 图 7 LQFP48 封装图 54 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 LQFP44 封 装 信 息 图 8 LQFP44 封装图 55 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 LQFP32 封 装 信 息 图 9 LQFP32 封装图 56 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 典型应用图 VDD VDD VDD ① 10uF 10nF 4.7kΩ VDD AVDD SWIO Debugger SWCLK 4.7kΩ MR82F003 16MHz 22pF VSS AVSS XTAL_OUT 1MΩ XTAL_IN 22pF VDD VDD VDD ① 10uF 10nF ② 0-25Ω 1-10uF ③ 4.7kΩ VDD AVDD SWIO Debugger SWCLK 4.7kΩ VDD15 MR82F003 16MHz 22pF VSS AVSS XTAL_OUT 1MΩ XTAL_IN 22pF 注① ：此器件为电阻或者电感。当为电阻时，数值为 1~5 欧姆； 当为电感时，数值为 10uH~500uH。 注② ：电阻值建议为 0-25 欧姆，典型值为 10 欧姆。 （正常情况下不需要串此电阻，串电阻是为了提升抗干扰性能，具体阻值依照系统板级调试来定） 注③ ：电容值 1-10uF，典型值 4.7uF/10uF 图 10 典型应用图 57 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 修改记录 表格 18 日期 版本 2019.11.25 0 2020.07.07 1.0.0 文档版本修改记录 内容 初稿 IO 参数呈现方式 32 pin 管脚图 版本号细化，芯片管脚图标签 2022.04.21 1.0.1 1：删除 EVD 管脚描述和 XTAL 的多余描述 2：概述中添加通用定时器的英文简称 3：UART 章节里把 4 路改成 2 路 4：修改 LATCHUP 指标，编程时间等电气参数 5：修改资源列表里的数据 6：修改时钟树图中 uart 的时钟源 2022.06.06 1.0.1 1：修改 XTAL 频率范围为 4~16MHz 2022.06.09 1.0.2 1：添加 LQFP44 封装相关信息 2022.07.27 1.0.3 1：修改典型应用图 2022.09.3 1.0.4 1：修改典型应用图 2022.09.16 1.0.5 1：修改管脚描述里面的 GTx_CHy 2022.09.28 1.0.6 1：修改 ADC 特性里的工作电压范围 2022.10.9 1.0.7 添加 AJ 型号 58 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。 上海美仁半导体有限公司 MR82F003 产品规格书 免责声明 1、此文档中的信息可以在不通知用户时进行修改及更新 2、上海美仁半导体有限公司将竭尽最大的努力保证本公司产品的高质量与高稳定性。尽管如此， 由于一般半导体器件的电气敏感性及易受到外部物理伤害等固有特点，本公司产品有可能在这些 情况下出现故障或失效。当使用本公司产品时，使用者有责任遵从安全规则来设计一个安全及稳 定的系统环境。在用户使用该产品时，请遵从本公司最新说明书上规定的操作步骤来使用该产品。 3、在此文档中的上海美仁半导体有限公司的产品是为一般电气应用（电脑、个人工具、办公司 工具、测量工具、工业机械器件、家用电器等）所设计的。本公司该产品不能及禁止应用在一些 需要极高稳定性及质量的特殊设备上，以免导致人员伤亡等意外发生。产品不能应用范围包括原 子能控制设备、飞机及航空器件、运输设备、交通信号设备、燃烧控制设备、医药设备以及所有 安全性设备等等。使用者在以上列举的非产品应用范围内使用时造成的损失与伤害，本公司概不 负责。 59 / 59 专有及保密信息：文件本身以及文件所涉及到的知产权利均是上海美仁半导体有限公司的独有财产，未经 上海美仁半导体有限公司书面同意，不得复制任何部分或者全部的内容。
