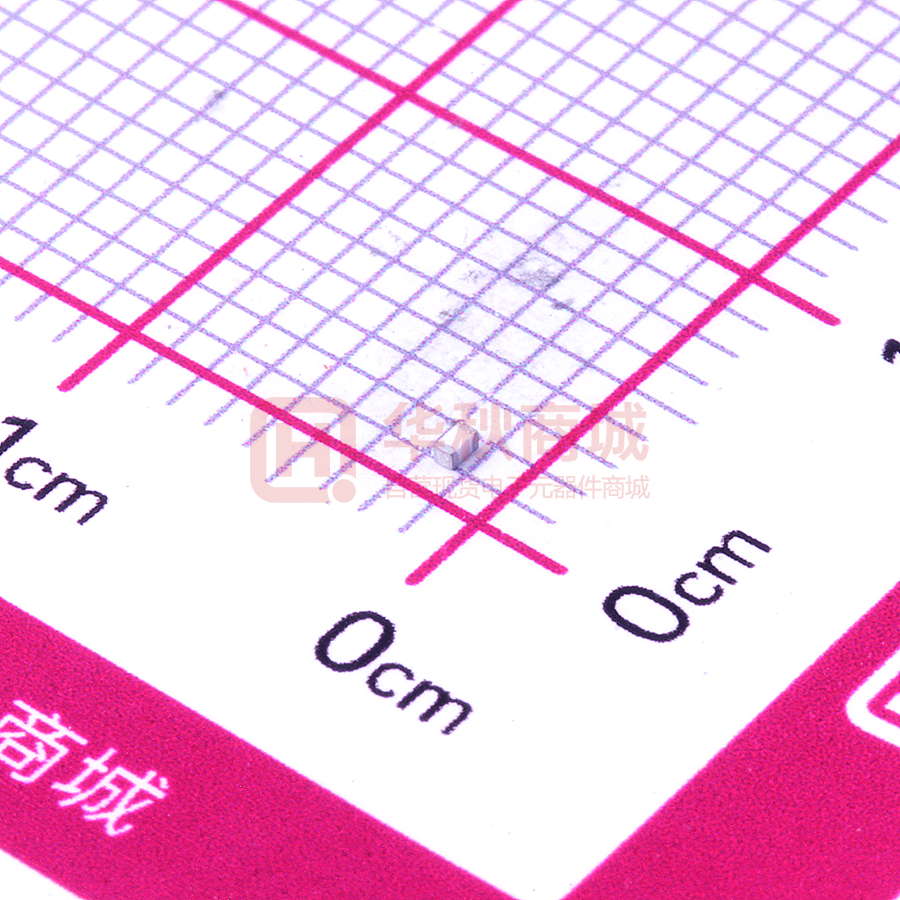

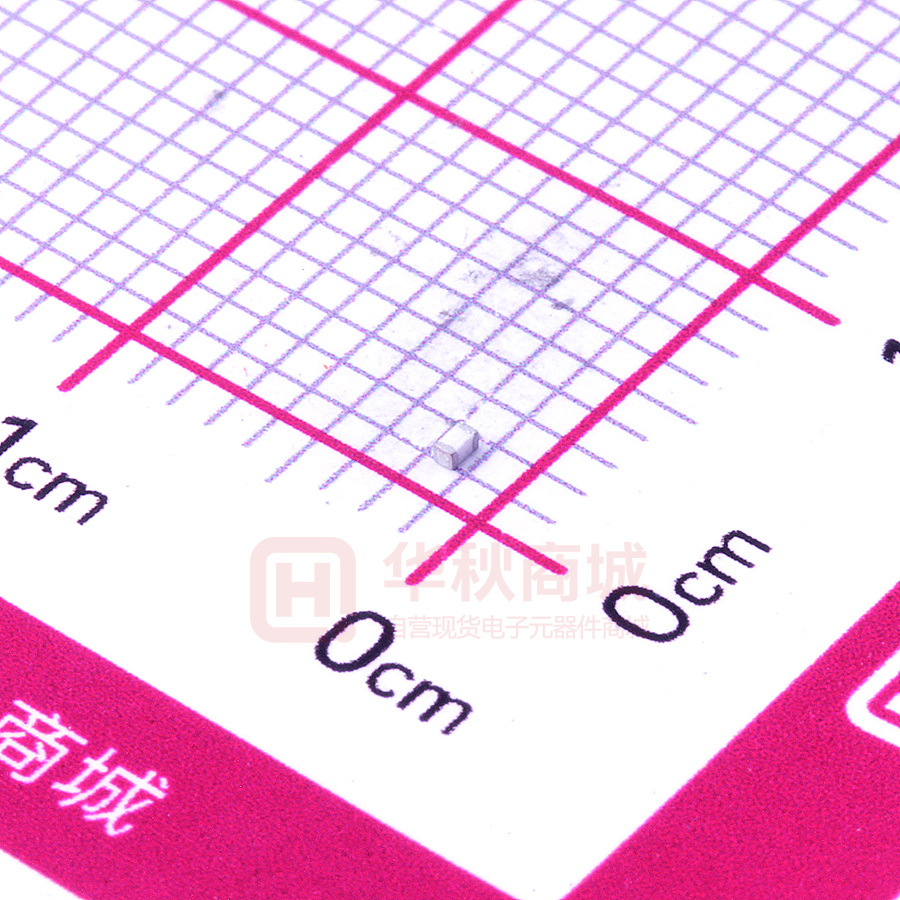

MGCI1005T4N3ST-LF

Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 FEATURES 特点 ● Mnolithic construction yields high reliability 独石结构，高可靠性 ● High self-resonant frequency 高自谐振频率 ● Excellent solderability and heat resistance for either flow or reflow soldering 良好的可焊性和耐焊性 APPLICATIONS 应用 特点 ● High frequency circuits of telecommunication. 通讯产品的射频模块 ● Mobile phones such as GSM, CDMA, PDC, etc. GSM、CDMA、PDC手机 ● "Bluetooth" 蓝牙模块 ● Other High frequency circuits in general 其它高频线路应用中 Product Identification 产品标识 应用 MGCI 特点 ① 1608 H 10N J T ② ③ ④ ⑤ ⑥ - LF ⑦ ① Series name 系列名称 ② Dimension 产品尺寸 L×W：【1608: 1.6mm×0.8mm】 ③Material code 材料代码 ④Inductance 电感量：【3N3=3.3 nH 10N=10 nH ⑤Tolerance of Inductance 电感量公差：【S:±0.3nH ⑥Packing Style：【 T: Taping 编带盘装 R10=100 nH】 D:±0.5nH J: ±5％ K: ±10％】 B: Bulk 散装】 ⑦ Lead free products 无铅产品 Shapes And Dimensions 外形及尺寸示意图 应用 特点 Dimensions (mm) [inch] Type 型号 L长 W宽 T高 a1, a2 0603 [0201] 0.60±0.05 [0.024±0.002] 0.30±0.05 [0.012±0.002] 0.30±0.05 [0.012±0.002] 0.10±0.20 [0.004~0.008] 1005 [0402] 1.00±0.15 [0.04±0.006] 0.50±0.15 [0.02±0.006] 0.50±0.15 [0.02±0.006] 0.25±0.10 [0.01±0.004] 1608 [0603] 1.60±0.15 [0.063±0.006] 0.80±0.15 [0.031±0.006] 0.80±0.15 [0.031±0.006] 0.30±0.20 [0.012±0.008] 2012 [0805] 2.00±0.20 [0.079±0.008] 1.25±0.20 [0.049±0.008] 0.85±0.20 [0.033±0.008] 0.50±0.30 [0.02±0.012] 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 Electrical Characteristics 电气性能 应用 MGCI 0603H (0201) Series 特点 Q Min Part No. L(nH) L Test Freq. (MHz) 100 MHz 800 MHz 1800 MHz SRF(MHz) DCR(Ω) Ir(mA) Min. Max. (max) MGCI0603H1N0 囗 1.0 100 4 12 19 12000 0.20 300 MGCI0603H1N2 囗 1.2 100 4 12 18 11000 0.22 300 MGCI0603H1N5 囗 1.5 100 4 12 18 11000 0.24 300 MGCI0603H1N8 囗 1.8 100 4 11 17 10000 0.27 300 MGCI0603H2N2 囗 2.2 100 4 12 19 10000 0.30 300 MGCI0603H2N4 囗 2.4 100 4 12 19 10000 0.30 300 MGCI0603H2N7 囗 2.7 100 4 13 19 10000 0.35 300 MGCI0603H2N9 囗 2.9 100 4 13 19 10000 0.35 300 MGCI0603H3N3 囗 3.3 100 4 13 19 10000 0.40 200 MGCI0603H3N9 囗 3.9 100 4 13 19 9000 0.45 200 MGC0603H4N7 囗 4.7 100 5 13 19 8500 0.50 200 MGCI0603H5N6 囗 5.6 100 5 12 18 8500 0.60 200 MGCI0603H6N2 囗 6.2 100 5 13 19 6000 0.65 200 MGCI0603H6N8□ 6.8 100 5 13 19 6000 0.65 200 MGCI0603H7N5□ 7.5 100 5 13 19 6000 0.70 200 MGCI0603H8N2□ 8.2 100 5 13 19 6000 0.70 200 MGCI0603H9N1□ 9.1 100 5 13 18 5500 0.80 200 MGCI0603H10N□ 10 100 5 13 18 5500 0.80 200 MGCI0603H12N□ 12 100 5 12 18 5000 1.00 150 MGCI0603H15NJ□ 15 100 5 12 17 4500 1.10 150 MGCI0603H18NJ□ 18 100 5 12 16 4000 1.30 100 MGCI0603H22NJ□ 22 100 5 12 16 3500 1.60 100 MGCI0603H27NJ□ 27 100 5 12 15 3000 1.70 100 MGCI0603H33NJ□ 33 100 5 11 14 2800 1.80 100 MGCI0603H39NJ□ 39 100 5 11 - 1800 3.35 60 MGCI0603H47NJ□ 47 100 5 11 - 1600 3.60 50 MGCI0603H56NJ□ 56 100 5 11 - 1200 3.80 50 MGCI0603H68NJ□ 68 100 5 11 1100 3.90 50 MGCI0603H82NJ□ 82 100 5 11 1000 4.00 50 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 MGCI 0603T(0201) Series MG Part No. L (nH) L,Q Q Q Q Q Q Q Test 500 800 1800 2000 2400 SRF(min) Rdc(MAX) Ir(mA) min Freq. MHz MHz MHz MHz MHz MHz (Ω) (max) (MHz) Typ Typ Typ Typ Typ MGCI0603T0N6□ 0.6 14 500 >24 >32 >54 >57 >65 10000 0.06 600 MGCI0603T1N0□ 1.0 14 500 24 32 54 57 65 10000 0.08 520 MGCI0603T1N2□ 1.2 14 500 19 25 43 44 52 10000 0.12 420 MGCI0603T1N5□ 1.5 14 500 19 24 39 41 46 10000 0.12 420 MGCI0603T1N8□ 1.8 14 500 19 24 39 41 46 10000 0.15 380 MGCI0603T2N2□ 2.2 14 500 17 24 38 40 43 10000 0.25 290 MGCI0603T2N4□ 2.4 14 500 17 23 36 38 42 10000 0.22 310 MGCI0603T2N7□ 2.7 14 500 17 22 34 35 39 9200 0.22 310 MGCI0603T3N3□ 3.3 14 500 18 23 34 36 40 8100 0.30 270 MGCI0603T3N6□ 3.6 14 500 16 23 33 35 39 7700 0.38 240 MGCI0603T3N9□ 3.9 14 500 16 22 33 35 38 7400 0.42 230 MGCI0603T4N3□ 4.3 14 500 16 21 32 34 37 6800 0.44 220 MGCI0603T4N7□ 4.7 14 500 16 22 33 35 38 6200 0.45 220 MGCI0603T5N1□ 5.1 14 500 17 22 34 36 38 5900 0.46 210 MGCI0603T5N6□ 5.6 14 500 16 21 33 34 37 5500 0.46 210 MGCI0603T6N2□ 6.2 14 500 18 23 34 35 37 5100 0.48 210 MGCI0603T6N8□ 6.8 14 500 17 22 32 33 35 4900 0.50 200 MGCI0603T7N5□ 7.5 14 500 16 21 31 33 34 4700 0.50 200 MGCI0603T8N2□ 8.2 14 500 16 21 31 32 34 4300 0.56 190 MGCI0603T9N1□ 9.1 14 500 16 20 30 31 32 4100 0.72 170 MGCI0603T10N□ 10 14 500 16 20 28 29 31 3800 0.80 160 MGCI0603T12N□ 12 14 500 16 20 27 28 28 3400 0.80 160 MGCI0603T15N□ 15 13 500 15 19 24 24 23 2600 0.85 160 MGCI0603T18N□ 18 13 500 15 19 23 24 22 2300 1.00 140 MGCI0603T22N□ 22 13 500 15 19 22 23 20 1900 1.20 130 MGCI0603T27N□ 27 12 500 14 17 15 12 5 2000 1.50 100 MGCI0603T33N□ 33 12 300 15 17 12 8 - 1700 1.70 100 MGCI0603T39N□ 39 9 300 14 15 3 - - 1500 2.50 80 MGCI0603T47N□ 47 9 300 14 14 1 - - 1300 2.70 80 MGCI0603T56N□ 56 9 300 13 13 - - - 1200 3.20 60 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 MGCI 1005 (0402) Series Part No. L(nH) Q Min L Test Freq. SRF(MHz) DCR(Ω) Ir(mA) (MHz) 100 MHz 900 MHz 1800 MHz Min. Max. (max) MGCI1005T1N0□ 1.0 100 9 44 50 10000 0.08 400 MGCI1005T1N2□ 1.2 100 9 44 50 10000 0.08 400 MGCI1005T1N5□ 1.5 100 9 43 48 6000 0.10 400 MGCI1005T1N8□ 1.8 100 9 35 45 6000 0.12 400 MGCI1005T2N2□ 2.2 100 9 30 43 6000 0.12 400 MGCI1005T2N4□ 2.4 100 9 30 43 6000 0.12 400 MGCI1005T2N7□ 2.7 100 9 30 40 6000 0.13 400 MGCI1005T3N0□ 3.0 100 9 30 40 6000 0.15 400 MGCI1005T3N3□ 3.3 100 9 30 40 6000 0.15 400 MGCI1005T3N9□ 3.9 100 9 30 41 4500 0.21 400 MGCI1005T4N3□ 4.3 100 9 30 36 4500 0.21 300 MGCI1005T4N7□ 4.7 100 9 29 38 4500 0.21 300 MGCI1005T5N1□ 5.1 100 9 28 36 4000 0.23 300 MGCI1005T5N6□ 5.6 100 9 25 32 4000 0.23 300 MGCI1005T6N2□ 6.2 100 9 25 32 4000 0.25 300 MGCI1005T6N8□ 6.8 100 9 25 33 4000 0.25 300 MGCI1005T7N5□ 7.5 100 9 25 32 3600 0.35 300 MGCI1005T8N2□ 8.2 100 9 25 32 3600 0.35 300 MGCI1005T9N1□ 9.1 100 9 25 31 3200 0.42 300 MGCI1005T10N□ 10 100 9 26 30 3200 0.42 300 MGCI1005T12N□ 12 100 9 26 29 2800 0.50 300 MGCI1005T15N□ 15 100 9 25 26 2500 0.60 300 MGCI1005T18N□ 18 100 9 23 24 2200 0.80 300 MGCI1005T22N□ 22 100 9 23 22 1900 0.85 300 MGCI1005T27N□ 27 100 9 23 1600 1.00 300 MGCI1005T33N□ 33 100 9 22 1300 1.00 200 MGCI1005T39N□ 39 100 9 21 1200 1.30 200 MGCI1005T47N□ 47 100 9 20 1000 1.50 200 MGCI1005T56N□ 56 100 9 17 750 1.80 200 MGCI1005T68N□ 68 100 9 15 750 1.95 180 MGCI1005T82N□ 82 100 9 600 2.10 150 MGCI1005TR10□ 100 100 9 600 2.50 150 MGCI1005TR12□ 120 100 9 600 2.80 150 MGCI1005TR15□ 150 100 8 550 2.35 150 MGCI1005TR18□ 180 100 8 500 2.55 100 MGCI1005TR22□ 220 100 8 450 2.65 100 MGCI1005TR27□ 270 100 8 400 2.85 50 MGCI1005TR33□ 330 50 8 350 3.00 50 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 MGCI 1608 (0603) Series L,Q Test Freq. SRF(MHz) RDC(Ω) Ir(mA) (MHz) /min /max /max 8 100 >10000 0.05 500 1.2 8 100 >10000 0.05 500 MGCI1608H1N5□ 1.5 8 100 >10000 0.10 500 MGCI1608H1N8□ 1.8 8 100 >10000 0.10 500 MGCI1608H2N2□ 2.2 8 100 10000 0.10 500 MGCI1608H2N7□ 2.7 10 100 9000 0.10 500 MGCI1608H3N3□ 3.3 10 100 8000 0.12 500 MGCI1608H3N9□ 3.9 10 100 7000 0.14 500 MGCI1608H4N7□ 4.7 10 100 5500 0.16 500 MGCI1608H5N6□ 5.6 10 100 4500 0.18 500 MGCI1608H6N8□ 6.8 10 100 4000 0.22 500 MGCI1608H8N2□ 8.2 10 100 3600 0.24 500 MGCI1608H10N□ 10.0 12 100 3400 0.26 300 MGCI1608H12N□ 12.0 12 100 2800 0.30 300 MGCI1608H15N□ 15.0 12 100 2500 0.32 300 MGCI1608H18N□ 18.0 12 100 2100 0.35 300 MGCI1608H22N□ 22.0 12 100 1700 0.40 300 MGCI1608H27N□ 27.0 12 100 1500 0.45 300 MGCI1608H33N□ 33.0 12 100 1300 0.55 300 MGCI1608H39N□ 39.0 12 100 1100 0.60 300 MGCI1608H47N□ 47.0 12 100 1000 0.70 300 MGCI1608H56N□ 56.0 12 100 900 0.75 300 MGCI1608H68N□ 68.0 12 100 700 0.85 300 MGCI1608H82N□ 82.0 12 100 600 0.95 300 MGCI1608HR10□ 100.0 12 100 600 1.00 300 MGCI1608HR12□ 120.0 8 50 500 1.30 300 MGCI1608HR15□ 150.0 8 50 500 1.50 300 MGCI1608HR18□ 180.0 8 50 400 1.80 300 MGCI1608HR22□ 220.0 8 50 400 2.10 300 MGCI1608HR27□ 270.0 8 50 350 2.40 300 MGCI1608HR33□ 330 8 50 350 3.0 300 Part No. L (nH) Q /min MGCI1608H1N0□ 1.0 MGCI1608H1N2□ 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 MGCI 2012 (0805) Series L,Q Test Freq. SRF(MHz) RDC(Ω) Ir(mA) (MHz) /min /max /max 10 100 6000 0.10 600 1.8 10 100 6000 0.10 600 MGCI2012H2N2□ 2.2 10 100 6000 0.10 600 MGCI2012H2N7□ 2.7 12 100 6000 0.10 600 MGCI2012H3N3□ 3.3 12 100 6000 0.13 600 MGCI2012H3N9□ 3.9 12 100 5000 0.15 600 MGCI2012H4N7□ 4.7 12 100 4000 0.20 400 MGCI2012H5N6□ 5.6 15 100 3500 0.23 400 MGCI2012H6N8□ 6.8 15 100 2800 0.25 400 MGCI2012H8N2□ 8.2 15 100 2400 0.28 400 MGCI2012H10N□ 10 15 100 2100 0.30 300 MGCI2012H12N□ 12 15 100 1900 0.35 300 MGCI2012H15N□ 15 15 100 1800 0.40 300 MGCI2012H18N□ 18 15 100 1500 0.45 300 MGCI2012H22N□ 22 15 100 1400 0.50 300 MGCI2012H27N□ 27 15 100 1300 0.55 300 MGCI2012H33N□ 33 15 100 1200 0.60 300 MGCI2012H39N□ 39 15 100 1000 0.65 300 MGCI2012H47N□ 47 15 100 900 0.70 300 MGCI2012H56N□ 56 15 100 800 0.75 300 MGCI2012H68N□ 68 15 100 700 0.80 300 MGCI2012H82N□ 82 15 100 600 0.90 300 MGCI2012HR10□ 100 15 100 600 0.90 300 MGCI2012HR12□ 120 13 100 500 0.95 300 MGCI2012HR15□ 150 13 50 500 1.00 300 MGCI2012HR18□ 180 13 50 400 1.20 300 MGCI2012HR22□ 220 12 50 350 1.40 300 MGCI2012HR27□ 270 12 50 300 1.70 300 MGCI2012HR33□ 330 12 50 250 2.00 300 MGCI2012HR39□ 390 10 50 250 2.50 300 MGCI2012HR47□ 470 10 50 200 2.80 300 Part No. L (nH) Q /min MGCI2012H1N5□ 1.5 MGCI2012H1N8□ 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 Characteristic curve 特性曲线 应用 特点 MGCI 0603H(0201) Series MGCI 0603T(0201) Series MGCI 1005 (0402) Series MGCI 1608 (0603) Series 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com Multilayer Chip Ceramic Inductor 叠层片式陶瓷电感 MGCI 1608 (0603) Series MGCI 2012 (0805) Series 注：本 PDF 文件只提供了产品主要资料,因此在您希望订购或详细了解产品相关资料时，请及时联系麦捷科技以获得最新、最全的产品资料。 http://www.szmicrogate.com
