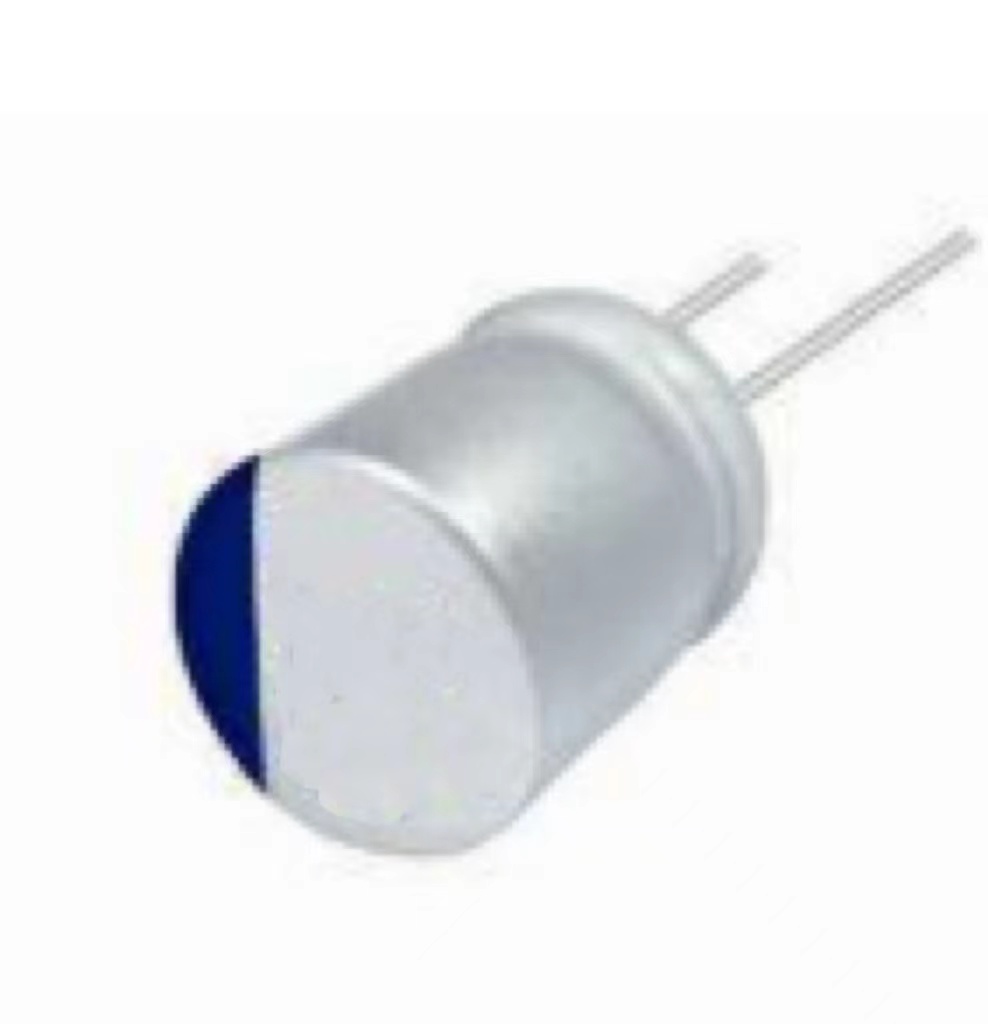

ORK561M0JBK-0608

高分子固态铝电解电容器 OCRK OCRK 系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k~300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 单位：毫米 6.3φ×8L φD 6.3 8 10 L 8 11.5 12 P 2.5 3.5 5.0 φd 0.6 α 1.0 β 0.5 8φ×11.5L与10φ×12L 68 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 高分子固态铝电解电容器 OCRK 标示 φD = 6.3 φD = 8 ~ 10 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 330 2.5V (0E) 2.9 4V (0G) 4.6 470 560 6.3 × 8 0.10 500 7 5,600 6.3 × 8 0.10 500 7 5,000 820 560 390 6.3V (0J) 7.2 10V (1A) 12.0 16V (1C) 18.0 470 23.0 25V (1E) 29.0 35V (1V) 40.0 8 × 11.5 0.15 491 15 4,210 0.10 592 8 4,700 0.15 592 15 4,210 560 6.3 × 8 0.10 706 8 4,700 820 10 × 12 0.15 1,033 12 4,360 0.12 660 17 3,950 0.12 1,360 16 4,720 576 20 3,640 0.12 864 15 3,800 330 560 180 20V (1D) 8 × 11.5 6.3 × 8 8 × 11.5 10 × 12 8 × 11.5 270 6.3 × 8 330 10 × 12 100 330 100 270 68 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 150 10 × 12 1,056 16 4,720 0.12 400 28 2,300 0.12 1,320 26 2,800 0.12 500 28 2,200 0.12 1,350 27 2,700 0.12 476 29 2,200 0.12 1,050 28 2,600 产品编码说明 OCRK系列 470微法拉 ± 20% 6.3V 长脚 8φ×11.5L ORK 471 M 0J BK - 0811 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 69 OP-CAP 尺寸：直径(φD)×长度(L)，(毫米/mm)
