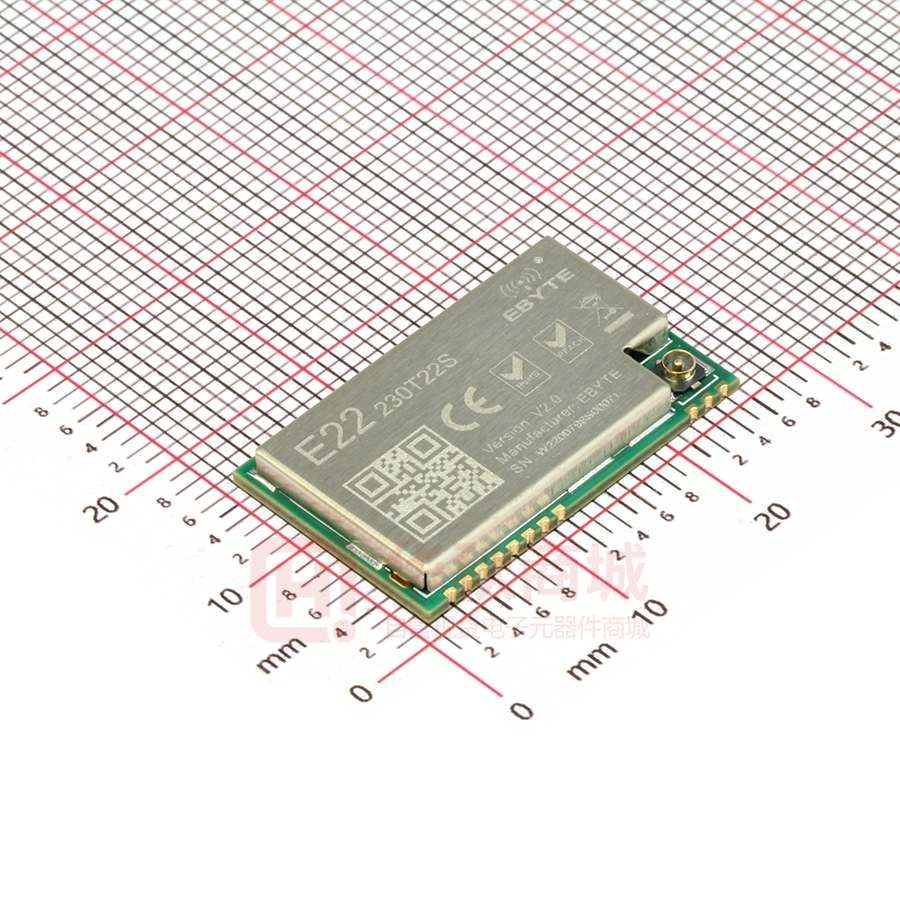

E22-230T22S

E22-230T22S 产品规格书 SX1262 230MHz 160mW LoRa 无线模块 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第一章 产品概述........................................................................................................................................................................................ 2 1.1 产品简介.......................................................................................................................................................................................... 2 1.2 特点功能.......................................................................................................................................................................................... 2 1.3 应用场景.......................................................................................................................................................................................... 2 第二章 规格参数........................................................................................................................................................................................ 3 2.1 极限参数.......................................................................................................................................................................................... 3 2.2 工作参数.......................................................................................................................................................................................... 3 第三章 机械尺寸与引脚定义.................................................................................................................................................................... 4 第四章 推荐连线图.................................................................................................................................................................................... 5 第五章 功能详解........................................................................................................................................................................................ 6 5.1 定点发射.......................................................................................................................................................................................... 6 5.2 广播发射.......................................................................................................................................................................................... 6 5.3 广播地址.......................................................................................................................................................................................... 7 5.4 监听地址.......................................................................................................................................................................................... 7 5.5 模块复位.......................................................................................................................................................................................... 7 5.6 AUX 详解.......................................................................................................................................................................................... 7 5.6.1 串口数据输出指示................................................................................................................................................................. 7 5.6.2 无线发射指示......................................................................................................................................................................... 8 5.6.3 模块正在配置过程中............................................................................................................................................................. 8 5.6.4 注意事项................................................................................................................................................................................. 8 第六章 工作模式........................................................................................................................................................................................ 9 6.1 模式切换.......................................................................................................................................................................................... 9 6.2 一般模式（模式 0）..................................................................................................................................................................... 10 6.3 WOR 模式（模式 1）..................................................................................................................................................................... 10 6.4 配置模式（模式 2）..................................................................................................................................................................... 10 6.5 深度休眠模式（模式 3）............................................................................................................................................................. 10 第七章 寄存器读写控制.......................................................................................................................................................................... 11 7.1 指令格式........................................................................................................................................................................................ 11 7.2 寄存器描述.................................................................................................................................................................................... 12 7.3 出厂默认参数................................................................................................................................................................................ 14 第八章 中继组网模式使用...................................................................................................................................................................... 14 第九章 上位机配置说明.......................................................................................................................................................................... 15 第十章 硬件设计...................................................................................................................................................................................... 16 第十一章 常见问题.................................................................................................................................................................................. 17 11.1 传输距离不理想.......................................................................................................................................................................... 17 11.2 模块易损坏................................................................................................................................................................................. 17 11.3 误码率太高.................................................................................................................................................................................. 17 第十二章 焊接作业指导.......................................................................................................................................................................... 18 12.1 回流焊温度.................................................................................................................................................................................. 18 12.2 回流焊曲线图.............................................................................................................................................................................. 18 第十三章 相关型号.................................................................................................................................................................................. 19 第十四章 天线指南.................................................................................................................................................................................. 19 14.1 天线推荐...................................................................................................................................................................................... 19 第十五章 批量包装方式.......................................................................................................................................................................... 20 Copyright ©2012–2019，成都亿佰特电子科技有限公司 1 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第一章 产品概述 1.1 产品简介 E22-230T22S 是全新一代的 LoRa 无线模块，基于 SEMTECH 公司 SX1262 射 频 芯片 的 无线 串 口模 块 （UART ）， 具有 多 种传 输 方式 ， 工 作在 (220.125 ～ 236.125MHz）频段（默认 230.125MHz），LoRa 扩频技术，TTL 电平输出，兼容 3.3V 与 5V 的 IO 口电压。 E22-230T22S 采用全新一代 LoRa 扩频技术，与传统 SX1276 方案相比， SX1262 方案传输距离更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等 功能，支持分包长度设定，可提供定制开发服务。 1.2 特点功能  基于 SX1262 开发全新 LoRa 扩频调制技术，带来更远的通讯距离，抗干扰能力更强；  支持自动中继组网，多级中继适用于超远距离通信，同一区域运行多个网络同时运行；  支持用户自行设定通信密钥，且无法被读取，极大提高了用户数据的保密性；  支持 LBT 功能，在发送前监听信道环境噪声，可极大的提高模块在恶劣环境下的通信成功率；  支持 RSSI 信号强度指示功能，用于评估信号质量、改善通信网络、测距；  支持无线参数配置，通过无线发送指令数据包，远程配置或读取无线模块参数；  支持空中唤醒，即超低功耗功能，适用于电池供电的应用方案；  支持定点传输、广播传输、信道监听；  支持深度休眠，该模式下整机功耗约 2uA；  支持 230MHz 电力频段，穿透绕射能力强于 433MHz；  理想条件下，通信距离可达 5km；  参数掉电保存，重新上电后模块会按照设置好的参数进行工作；  高效看门狗设计，一旦发生异常，模块将在自动重启，且能继续按照先前的参数设置继续工作；  支持 0.3k～15.6kbps 的数据传输速率；  支持 2.3～5.5V 供电，大于 5V 供电均可保证最佳性能；  工业级标准设计，支持-40～+85℃下长时间使用；  双天线可选（IPEX/邮票孔），便于用户二次开发，利于集成。 1.3 应用场景  家庭安防报警及远程无钥匙进入；  智能家居以及工业传感器等；  无线报警安全系统；  楼宇自动化解决方案；  无线工业级遥控器；  医疗保健产品； Copyright ©2012–2019，成都亿佰特电子科技有限公司 2 成都亿佰特电子科技有限公司  高级抄表架构(AMI)；  汽车行业应用。 E22-230T22S 产品规格书 第二章 规格参数 2.1 极限参数 主要参数 性能 备注 最小值 最大值 电源电压（V） 0 5.5 超过 5.5V 永久烧毁模块 阻塞功率（dBm） - 10 近距离使用烧毁概率较小 工作温度（℃） -40 +85 工业级 2.2 工作参数 主要参数 工作电压（V） 性能 最小值 典型值 最大值 2.3 5.0 5.5 通信电平（V） 功 耗 3.3 -40 - +85 工作频段（MHz） 220.125 - 236.125 107 接收电流（mA） 11 休眠电流（uA） 2 ≥5.0V 可保证输出功率 使用 5V TTL 有风险烧毁 工作温度（℃） 发射电流（mA） 备注 工业级设计 支持 ISM 频段 瞬时功耗 软件关断 最大发射功率（dBm） 21.5 22.0 22.5 接收灵敏度（dBm） -146 -147 -148 空中速率 2.4kbps 空中速率（bps） 0.3k 2.4k 15.6k 用户编程控制 主要参数 描述 参考距离 5km 发射长度 240 Btye 缓存容量 1000 Btye 调制方式 LoRa 通信接口 UART 串口 封装方式 贴片式 接口方式 1.27mm 外形尺寸 16*26 mm 天线接口 IPEX/邮票孔 Copyright ©2012–2019，成都亿佰特电子科技有限公司 备注 晴朗空旷，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4kbps 可通过指令设置分包 32/64/128/240 字节发送 新一代 LoRa 调制技术 TTL 电平 等效阻抗约 50Ω 3 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第三章 机械尺寸与引脚定义 引脚序号 引脚名称 引脚方向 1 GND 模块地线 2 GND 模块地线 3 GND 模块地线 4 GND 模块地线 5 M0 输入（极弱上拉） 和 M1 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） 6 M1 输入（极弱上拉） 和 M0 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） 7 RXD 输入 TTL 串口输入，连接到外部 TXD 输出引脚； 8 TXD 输出 TTL 串口输出，连接到外部 RXD 输入引脚； 9 AUX 输出 10 VCC 模块电源正参考，电压范围：2.3～5.5V DC 11 GND 模块地线 12 NC 空脚 13 GND 模块地线 14 NC 空脚 15 NC 空脚 16 NC 空脚 17 NC 空脚 Copyright ©2012–2019，成都亿佰特电子科技有限公司 引脚用途 用于指示模块工作状态； 用户唤醒外部 MCU，上电自检初始化期间输出低电平； （可以悬空） 4 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 18 NC 空脚 19 GND 模块地线 20 GND 模块地线 21 ANT 天线 22 GND 模块地线 第四章 推荐连线图 序号 模块与单片机简要连接说明（上图以 STM8L 单片机为例） 1 无线串口模块为 TTL 电平，请与 TTL 电平的 MCU 连接。 2 某些 5V 单片机，可能需要在模块的 TXD 和 AUX 脚加 4～10K 上拉电阻。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 5 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第五章 功能详解 5.1 定点发射 5.2 广播发射 Copyright ©2012–2019，成都亿佰特电子科技有限公司 6 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 5.3 广播地址  举例：将模块 A 地址设置为 0xFFFF，信道设置为 0x04。  当模块 A 作为发射时（相同模式，透明传输方式） ，0x04 信道下所有的接收模块都可以收到数据，达到广播的目的。 5.4 监听地址  举例：将模块 A 地址设置为 0xFFFF，信道设置为 0x04。  当模块 A 作为接收时，可以接收到 0x04 信道下所有的数据，达到监听的目的。 5.5 模块复位  模块上电后，AUX 将立即输出低电平，并进行硬件自检，以及按照用户参数进行工作方式设置； 在此过程中，AUX 保持低电平，完毕后 AUX 输出高电平，并按照 M1、M0 组合而成的工作模式开始正常工作； 所以，用户需要等待 AUX 上升沿，作为模块正常工作的起点。 5.6 AUX 详解  AUX 用于无线收发缓冲指示和自检指示。  它指示模块是否有数据尚未通过无线发射出去，或已经收到无线数据是否尚未通过串口全部发出，或模块正在初始化自 检过程中。 5.6.1 串口数据输出指示  用于唤醒休眠中的外部 MCU； Copyright ©2012–2019，成都亿佰特电子科技有限公司 7 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 5.6.2 无线发射指示  缓冲区空：内部 1000 字节缓冲区的数据，都被写入到无线芯片（自动分包）； 当 AUX=1 时用户连续发起小于 1000 字节的数据，不会溢出； 当 AUX=0 时缓冲区不为空：内部 1000 字节缓冲区的数据，尚未全部写入到无线芯片并开启发射，此时模块有可能在等 待用户数据结束超时，或正在进行无线分包发射。 【注意】 ：AUX=1 时并不代表模块全部串口数据均通过无线发射完毕，也可能最后一包数据正在发射中。 5.6.3 模块正在配置过程中  仅在复位和退出休眠模式的时候； 5.6.4 注意事项 序号 AUX 注意事项 1 上述功能 1 和功能 2，输出低电平优先，即：满足任何一个输出低电平条件，AUX 就输出低电平； 当所有低电平条件均不满足时，AUX 输出高电平。 2 当 AUX 输出低电平时，表示模块繁忙，此时不会进行工作模式检测； 当模块 AUX 输出高电平后 1ms 内，将完成模式切换工作。 3 用户切换到新的工作模式后，至少需要在 AUX 上升沿 2ms 后，模块才会真正进入该模式； 如果 AUX 一直处于高电平，那么模式切换将立即生效。 4 用户从模式 3（休眠模式）进入到其他模式或在复位过程中，模块会重新设置用户参数，期间 AUX 输出低电平。 5 因 LoRa 调制方式的特点，信息传输时延相较于 FSK 要长很多，如在 1.2kbps 空速下，100 字节传输时延在 1.5 秒 左右，建议客户不要在低空速下进行大数据量传输，以免因数据堆积造成数据丢失引发通信异常。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 8 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第六章 工作模式 模块有四种工作模式，由引脚 M1、M0 设置；详细情况如下表所示： 模式（0-3） M1 M0 模式介绍 备注 0 传输模式 0 0 串口打开，无线打开，透明传输 支持特殊指令空中配置 1 WOR 模式 0 1 可以定义为 WOR 发送方和 WOR 接收方 支持空中唤醒 2 配置模式 1 0 用户可通过串口对寄存器进行访问，从而控制模块工作状态 3 深度休眠 1 1 模块进入休眠 6.1 模式切换 序号 1 备注      用户可以将 M1、M0 进行高低电平组合，确定模块工作模式。可使用 MCU 的 2 个 GPIO 来控制模式切换； 当改变 M1、M0 后：若模块空闲，1ms 后，即可按照新的模式开始工作； 若模块有串口数据尚未通过无线发射完毕，则发射完毕后，才能进入新的工作模式； 若模块收到无线数据后并通过串口向外发出数据，则需要发完后才能进入新的工作模式； 所以模式切换只能在 AUX 输出 1 的时候有效，否则会延迟切换。  例如：用户连续输入大量数据，并同时进行模式切换，此时的切换模式操作是无效的；模块会将所有用户数据 处理完毕后，才进行新的模式检测； 所以一般建议为：检测 AUX 引脚输出状态，等待输出高电平后 2ms 再进行切换。 2    3   4 5   当模块从其他模式被切换到休眠模式时，如果有数据尚未处理完毕； 模块会将这些数据（包括收和发）处理完毕后，才能进入休眠模式。这个特征可以用于快速休眠，从而节省功 耗；例如：发射模块工作在模式 0，用户发起串口数据“12345”，然后不必等待 AUX 引脚空闲（高电平），可以 直接切换到休眠模式，并将用户主 MCU 立即休眠，模块会自动将用户数据全部通过无线发出后，1ms 内自动进入 休眠； 从而节省 MCU 的工作时间，降低功耗。 同理，任何模式切换，都可以利用这个特征，模块处理完当前模式事件后，在 1ms 内，会自动进入新的模式； 从而省去了用户查询 AUX 的工作，且能达到快速切换的目的； 例如从发射模式切换到接收模式；用户 MCU 也可以在模式切换前提前进入休眠，使用外部中断功能来获取 AUX 变化，从而进行模式切换。 此操作方式是非常灵活而高效的，完全按照用户 MCU 的操作方便性而设计，并可以尽可能降低整个系统的工作 负荷，提高系统效率，降低功耗。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 9 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 6.2 一般模式（模式 0） 类型 当 M0 = 0，M1 = 0 时，模块工作在模式 0 发射 用户可以通过串口输入数据，模块会启动无线发射。 接收 模块无线接收功能打开，收到无线数据后会通过串口 TXD 引脚输出。 6.3 WOR 模式（模式 1） 类型 当 M0 = 1，M1 = 0 时，模块工作在模式 1 发射 当定义为发射方时，发射前会自动增加一定时间的唤醒码 接收 可以正常接收数据，接收功能等同于模式 0 6.4 配置模式（模式 2） 类型 当 M0 = 0，M1 = 1 时，模块工作在模式 2 发射 无线发射关闭 接收 无线接收关闭 配置 用户可以访问寄存器，从而配置模块工作状态 6.5 深度休眠模式（模式 3） 类型 当 M0 = 1，M1 = 1 时，模块工作在模式 3 发射 无法发射无线数据。 接收 无法接收无线数据。 注意 当从休眠模式进入到其他模式，模块会重新配置参数，配置过程中，AUX 保持低电平； 完毕后输出高电平，所以建议用户检测 T_BUSY 上升沿。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 10 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第七章 寄存器读写控制 7.1 指令格式 配置模式（模式 2：M1=1，M0=0）下，支持的指令列表如下（设置时，只支持 9600，8N1 格式） ： 序号 指令格式 详细说明 指令：C0+起始地址+长度+参数 响应：C1+起始地址+长度+参数 1 设置寄存器 例 1：配置信道为 0x09 指令 起始地址 长度 参数 发送：C0 05 01 09 返回：C1 05 01 09 例 2：同时配置模块地址（0x1234）、网络地址(0x00)、串口(9600 8N1)、空速(1.2K) 发送：C0 00 04 12 34 00 61 返回：C1 00 04 12 34 00 61 指令：C1+起始地址+长度 响应：C1+起始地址+长度+参数 2 读取寄存器 例 1：读取信道 指令 起始地址 长度 参数 发送：C1 05 01 返回：C1 05 01 09 例 2：同时读取模块地址、网络地址、串口、空速 发送：C1 00 04 返回：C1 00 04 12 34 00 61 指令：C2 +起始地址+长度+参数 响应：C1 +起始地址+长度+参数 3 设置临时寄存器 例 1：配置信道为 0x09 指令 起始地址 长度 参数 发送：C2 05 01 09 返回：C1 05 01 09 例 2：同时配置模块地址（0x1234）、网络地址(0x00)、串口(9600 8N1)、空速(1.2K) 发送：C2 00 04 12 34 00 61 返回：C1 00 04 12 34 00 61 指令：CF CF + 常规指令 响应：CF CF + 常规响应 5 无线配置 例 1：无线配置信道为 0x09 无线指令头 指令 起始地址 长度 参数 发送：CF CF C0 05 01 09 返回：CF CF C1 05 01 09 例 2：无线同时配置模块地址（0x1234）、网络地址(0x00)、串口(9600 8N1)、空速(1.2K) 发送：CF CF C0 00 04 12 34 00 61 返回：CF CF C1 00 04 12 34 00 61 6 格式错误 格式错误响应 FF FF FF Copyright ©2012–2019，成都亿佰特电子科技有限公司 11 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 7.2 寄存器描述 序号 读写 名称 描述 备注 模块地址高字节和低字节； 00H 读/写 ADDH ADDH（默认 0） 注意：当模块地址等于 FFFF 时，可作为广播和 01H 读/写 ADDL ADDL（默认 0） 监听地址，即：此时模块将不进行地址过滤 02H 读/写 NETID NETID（默认 0） 03H 04H 读/写 读/写 REG0 REG1 网络地址，用于区分网络； 相互通信时，应设置为相同。 7 6 5 UART 串口速率（bps） 0 0 0 串口波特率为 1200 0 0 1 串口波特率为 2400 0 1 0 串口波特率为 4800 0 1 1 串口波特率为 9600（默认） 1 0 0 串口波特率为 19200 1 0 1 串口波特率为 38400 1 1 0 串口波特率为 57600 1 1 1 串口波特率为 115200 4 3 串口校验位 0 0 8N1（默认） 0 1 8O1 1 0 8E1 1 1 8N1（等同 00） 2 1 0 无线空中速率（bps） 0 0 0 空中速率 0.3k 0 0 1 空中速率 0.6k 0 1 0 空中速率 1.2k 0 1 1 空中速率 2.4k（默认） 1 0 0 空中速率 4.8k 1 0 1 空中速率 9.6k 1 1 0 空中速率 15.6k 1 1 1 空中速率 15.6k 7 6 分包设定 0 0 240 字节（默认） 0 1 128 字节 1 0 64 字节 1 1 32 字节 当连续发射较大数据包时，用户需要考虑波特 率相同带来的数据阻塞，甚至可能丢失； 一般建议通信双方波特率相同。 通信双方串口模式可以不同； 5 RSSI 环境噪声使能 0 禁用（默认） 1 启用 Copyright ©2012–2019，成都亿佰特电子科技有限公司 相互通信的两个模块，串口波特率可以不同， 校验方式也可以不同； 通信双方空中速率必须相同； 空中速率越高，延迟越小，传输距离越短。 用户发送数据小于分包长度，接收端串口输出 呈现为不间断连续输出； 用户发送数据大于分包长度，接收端串口会分 包输出。 启用后，可在传输模式或 WOR 发送模式发送指 令 C0 C1 C2 C3 指令 读取寄存器； 寄存器 0x00 ：当前环境噪声 RSSI； 寄存器 0X01 ：上一次接收数据时的 RSSI （当前信道噪声为：dBm =-RSSI/2）； 指令格式：C0 C1 C2 C3+起始地址+读取长度； 返回：C1 + 地址+读取长度+读取有效值； 如：发送 C0 C1 C2 C3 00 01 返回 C1 00 01 RSSI（地址只能从 00 开始） 12 成都亿佰特电子科技有限公司 05H 读/写 REG2 E22-230T22S 产品规格书 4 3 2 保留 1 0 发射功率 0 0 22dBm（默认） 0 1 17dBm 1 0 13dBm 电流不会随功率降低而同比例降低。 1 1 10dBm 信道控制（CH） 0-64 分别代表总共 65 个信道 7 启用 RSSI 字节 0 禁用（默认） 1 启用 6 传输方式 0 透明传输（默认） 1 定点传输 5 中继功能 0 禁用中继功能（默认） 1 启用中继功能 4 LBT 使能 0 禁用（默认） 1 启用 3 WOR 模式收发控制 读/写 REG3 0 模块无法发射数据，工作在 WOR 监听模式， 监听周期见下文（WOR 周期），可以节省大量 功耗。 启用后，模块收到无线数据，通过串口 TXD 输 出后，将跟随一个 RSSI 强度字节。 定点传输时，模块会将串口数据的前三个字节 识别为：地址高+地址低+信道，并将其作为无 线发射目标。 中继功能启用后，如果目标地址不是模块自身， 模块将启动一次转发； 为了防止数据回传，建议和定点模式配合使用； 即：目标地址和源地址不同。 启用后，无线数据发射前会进行监听，可以在 一定程度上避开干扰，但可能带来数据延迟； 仅针对模式 1 有效； WOR 接收方收到无线数据并通过串口输出后，会 等待 1000ms 后才再次进入 WOR，用户可以在此 期间输入串口数据并通过无线返回； 每个串口字节都会刷新 1000ms 时间； WOR 发射方 1 实际频率= 220.125 + CH *0.25M LBT 最大停留时间 2 秒，达到两秒会强制发出。 WOR 接收方（默认） 06H 功率和电流是非线性关系，最大功率时，电源 效率最高； 模块收发打开，且在发射数据时，加入一定 时间的唤醒码。 2 1 0 WOR 周期 0 0 0 500ms 0 0 1 1000ms 0 1 0 1500ms 0 1 1 2000ms 1 0 0 2500ms 1 0 1 3000ms 1 1 0 3500ms 1 1 1 4000ms 07H 写 CRYPT_H 密钥高字节（默认 0） 08H 写 CRYPT_L 密钥低字节（默认 0） 80H～86H 读 PID 用户必须在 1000ms 内发起第一个字节。 仅针对模式 1 有效； 周期 T= （1+WOR）*500ms，最大 4000ms，最小 为 500ms； WOR 监听间隔周期时间越长，平均功耗越低，但 数据延迟越大； 收发双方必须一致（非常重要） 只写，读取返回 0； 用于加密，避免被同类模块截获空中无线数据； 模块内部将使用这两个字节作为计算因子对空 产品信息 7 个字节 Copyright ©2012–2019，成都亿佰特电子科技有限公司 中无线信号进行变换加密处理。 产品信息 7 个字节 13 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 7.3 出厂默认参数 型号 出厂默认参数值：62 00 00 00 00 00 模块型号 频率 地址 信道 空中速率 波特率 串口格式 发射功率 E22-230T22S 230.125MHz 0x0000 0x17 2.4kbps 9600 8N1 22dbm 第八章 中继组网模式使用 序号 中继模式说明 1 通过配置模式设置中继模式后，切换到一般模式下，中继开始工作。 2 中继模式下 ADDH,ADDL 不再作为模块地址，而是分别对应 NETID 转发配对，如果接收到其中一个网络，则转发到另一个网络； 中继器自身的网络 ID 无效。 3 中继模式下，中继模块不能发送和接收数据，无法进行低功耗操作。 4 用户从模式 3（休眠模式）进入到其他模式或在复位过程中，模块会重新设置用户参数，期间 AUX 输出低电平。 中继组网规则说明： 1、转发规则，中继能将数据在两个 NETID 之间进行双向转发。 2、中继模式下，ADDH\ADDL 不再作为模块地址，作为 NETID 转发配对。 如图： ①一级中继 “节点 1” NETID 为 08。 “节点 2” NETID 为 33。 中继 1 的 ADDH\ADDL 分别为 08，33。 所以节点 1（08）发送的信号能被转发到节点 2（33） 同时节点 1 和节点 2 地址相同，因此节点 1 发送的数据能被节点 2 收到。 ②二级中继 中继 2 的 ADDH\ADDL 分别为 33，05。 所以中继 2 能转发中继 1 的数据到网络 NETID：05。 从而节点 3 和节点 4 能接收到节点 1 数据。节点 4 正常输出数据，节点 3 与节点 1 地址不同，所以不输出数据。 ③双向中继 如图配置：节点 1 发送的数据节点 2、4 可以收到，节点 2、4 发送的数据，节点 1 也可以收到。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 14 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第九章 上位机配置说明  下图为 E22-230T22S 配置上位机显示界面，用户可通过 M0、M1 切换为命令模式，在上位机进行参数快速配置和读取。  在配置上位机中，模块地址、频率信道、网络 ID、密钥均为十进制显示模式；其中各参数取值范围： 网络地址：0～65535 频率信道：0～83 网络 ID：0～255 密钥：0～65535  用户在使用上位机配置中继模式时，需要特别注意，由于在上位机中，各参数为十进制显示模式，所以模块地址和网络 ID 填写时需要通过转换进制； 如发射端 A 输入的网络 ID 为 02，接收端 B 输入的网络 ID 为 10，则中继端 R 设置模块地址时，将十六进制数值 0X020A 转换为十进制数值 522 作为中继端 R 填入的模块地址； 即此时中继端 R 需要填入的模块地址值为 522。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 15 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第十章 硬件设计  推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；  请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；  请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；  请检查电源稳定性，电压不能大幅频繁波动；  在针对模块设计供电电路时，往往推荐保留 30%以上余量，有整机利于长期稳定地工作；  模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；  高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在需要经过模块下方，假设模块焊接在 Top Layer， 在模块接触部分的 Top Layer 铺地铜（全部铺铜并良好接地） ，必须靠近模块数字部分并走线在 Bottom Layer；  假设模块焊接或放置在 Top Layer，在 Bottom Layer 或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以 及接收灵敏度；  假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可 以做适当的隔离与屏蔽；  假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强 度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；  通信线若使用 5V 电平，必须串联 1k-5.1k 电阻（不推荐，仍有损坏风险）；  尽量远离部分物理层亦为 2.4GHz 的 TTL 协议，例如：USB3.0；  天线安装结构对模块性能有较大影响，务必保证天线外露且最好垂直向上；  当模块安装于机壳内部时，可使用优质的天线延长线，将天线延伸至机壳外部；  天线切不可安装于金属壳内部，将导致传输距离极大削弱。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 16 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第十一章 常见问题 11.1 传输距离不理想  当存在直线通信障碍时，通信距离会相应的衰减；  温度、湿度，同频干扰，会导致通信丢包率提高；  地面吸收、反射无线电波，靠近地面测试效果较差；  海水具有极强的吸收无线电波能力，故海边测试效果差；  天线附近有金属物体，或放置于金属壳内，信号衰减会非常严重；  功率寄存器设置错误、空中速率设置过高（空中速率越高，距离越近） ；  室温下电源低压低于推荐值，电压越低发功率越小；  使用天线与模块匹配程度较差或天线本身品质问题。 11.2 模块易损坏  请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；  请检查电源稳定性，电压不能大幅频繁波动；  请确保安装使用过程防静电操作，高频器件静电敏感性；  请确保安装使用过程湿度不宜过高，部分元件为湿度敏感器件；  如果没有特殊需求不建议在过高、过低温度下使用。 11.3 误码率太高  附近有同频信号干扰，远离干扰源或者修改频率、信道避开干扰；  电源不理想也可能造成乱码，务必保证电源的可靠性；  延长线、馈线品质差或太长，也会造成误码率偏高。 Copyright ©2012–2019，成都亿佰特电子科技有限公司 17 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第十二章 焊接作业指导 12.1 回流焊温度 Profile Feature 曲线特征 Sn-Pb Assembly Pb-Free Assembly 锡膏 Sn63/Pb37 Sn96.5/Ag3/Cu0.5 Preheat Temperature min （Tsmin） 最小预热温度 100℃ 150℃ Preheat temperature max (Tsmax) 最大预热温度 150℃ 200℃ Preheat Time (Tsmin to Tsmax)(ts) 预热时间 60-120 sec 60-120 sec Average ramp-up rate(Tsmax to Tp) 平均上升速率 3℃/second max 3℃/second max 液相温度 183℃ 217℃ 液相线以上的时间 60-90 sec 30-90 sec 峰值温度 220-235℃ 230-250℃ 平均下降速率 6℃/second max 6℃/second max 25℃到峰值温度的时间 6 minutes max 8 minutes max Solder Paste Liquidous Temperature (TL) Time（tL）Maintained Above（TL） Peak temperature（Tp） Aveage ramp-down rate（Tp to Tsmax） Time 25℃ to peak temperature 12.2 回流焊曲线图 Copyright ©2012–2019，成都亿佰特电子科技有限公司 18 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第十三章 相关型号 产品型号 芯片方案 载波频率 发射功率 测试距离 Hz dBm km 产品尺寸 封装形式 mm 通信接口 E22-230T22S SX1262 230M 22 5 贴片 16*26 TTL E22-230T30S SX1262 230M 30 10 贴片 20*40.5 TTL E22-400T22S SX1268 433/470M 22 5 贴片 16*26 TTL E22-400T30S SX1268 433/470M 30 10 贴片 20*40.5 TTL E22-900T22S SX1262 868/915M 22 5 贴片 16*26 TTL E22-900T30S SX1262 868/915M 30 10 贴片 20*40.5 TTL E22-400M22S SX1268 433/470M 22 7 贴片 14*20 SPI E22-400M30S SX1268 433/470M 30 12 贴片 24*38.5 SPI E22-900M22S SX1262 868/915M 22 7 贴片 14*20 SPI E22-900M30S SX1262 868/915M 30 12 贴片 24*38.5 SPI 第十四章 天线指南 14.1 天线推荐 天线是通信过程中重要角色，往往劣质的天线会对通信系统造成极大的影响，故我司推荐部分天线作为配套我司无线模 块且性能较为优秀且价格合理的天线。 产品型号 类型 频段 Hz 接口 增益 高度 馈线 dBi mm cm 功能特点 TX230-JK-11 胶棒天线 433M SMA-J 2.5 110 - 可弯折胶棒，全向天线 TX230-JK-20 胶棒天线 433M SMA-J 3.0 210 - 可弯折胶棒，全向天线 TX230-XP-200 吸盘天线 433M SMA-J 4.0 350 200 中性吸盘天线，低损耗 TX230-XPH-300 吸盘天线 433M SMA-J 5.5 745 300 大型吸盘天线，高增益 Copyright ©2012–2019，成都亿佰特电子科技有限公司 19 成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 第十五章 批量包装方式 修订历史 版本 修订日期 修订说明 维护人 1.0 2018-01-08 初始版本 huaa 1.1 2018-04-16 内容更新 huaa 1.2 2018-05-24 名称变更 Huaa 1.3 2018-07-20 型号拆分 Huaa 1.4 2018-10-23 内容更新 Ray 1.5 2019-04-03 内容更新 Ray 关于我们 销售热线：4000-330-990 公司电话：028-61399028 技术支持：support@cdebyte.com 官方网站：www.ebyte.com 公司地址：四川省成都市高新西区西芯大道 4 号创新中心 B333-D347 Copyright ©2012–2019，成都亿佰特电子科技有限公司 20 成都亿佰特电子科技有限公司 Copyright ©2012–2019，成都亿佰特电子科技有限公司 E22-230T22S 产品规格书 21
