PT2041A
规格书
目
录
1.
产品概述 .................................................................................................................................. 2
2.
主要特性 .................................................................................................................................. 2
3.
系统框图 .................................................................................................................................. 2
4.
封装及引脚说明 ........................................................................................................................ 3
5.
功能描述 .................................................................................................................................. 5
5.1 输出模式和选项脚位 .......................................................................................................... 5
5.2 按键最长输出时间 ............................................................................................................. 5
5.3 低功耗模式 ........................................................................................................................ 5
5.4 灵敏度调整 ........................................................................................................................ 5
6.
应用电路 .................................................................................................................................. 6
7.
电气特性 .................................................................................................................................. 7
7.1 电气特性极限参数 ............................................................................................................. 7
7.2 直流特性 ........................................................................................................................... 7
8.
封装信息 .................................................................................................................................. 8
8.1 SOT23-6封装 .................................................................................................................... 8
8.2 DFN2x2-6L封装尺寸 .......................................................................................................... 9
8.3 DFN2x2-6L编带信息 ........................................................................................................ 10
8.4 DFN1x1-4L封装尺寸 ........................................................................................................ 11
8.5 DFN1x1-4L编带信息 ........................................................................................................ 12
9.
历史记录 ................................................................................................................................ 12
www.pintengtech.com
版本号 V1.1
1 / 12
PT2041A
规格书
单触控单输出 IC
1.
文件编号:PT-DS21007
产品概述
PT2041A 是一款单通道触摸检测芯片。该芯片内建稳压电路,提供稳定电压给触摸感应电路使用,
同时内部集成高效完善的触摸检测算法,使得芯片具有稳定的触摸检测效果。该芯片专为取代传统
按键而设计,具有宽工作电压与低功耗的特性,可广泛地满足不同消费类应用的需求。
2.
主要特性
⚫
工作电压范围:2.4~5.5V
⚫
工作温度范围:-40~85℃
⚫
抗干扰性能优良:内置稳压电路、上电复位、低压复位功能及环境自适应算法等多种措施
⚫
待机工作电流:典型值 2uA@V DD=3V/无负载
⚫
按键最长响应时间:低功耗模式下约 200ms@V DD=3V
⚫
可接外部电容(1~50pF)调整触摸灵敏度
⚫
输出模式选择(TOG):同步输出或锁存(toggle)输出
⚫
CMOS 输出(QC)有效电平选择(AHLB):高电平或低电平输出有效
⚫
按键最长输出时间:16 秒(±30%)
⚫
上电约 0.4 秒的初始化时间,此期间内不要触摸检测点,且此时所有功能被禁止
⚫
HBM ESD:大于 2KV
⚫
封装形式:SOT23-6、DFN2*2-6L、DFN1*1-4L
3.
系统框图
TCH
传感器
震荡电路
时序计算器 &
功能选项控制电路
传感器 &
参考检测电路
QC
输出&
触摸检测电路
TOG
驱动电路
系统振荡电路
AHLB
稳压电路
按键有效 &
时序控制
图 1 系统框图
www.pintengtech.com
版本号 V1.1
2 / 12
PT2041A
规格书
4.
封装及引脚说明
1
VSS
2
TCH
3

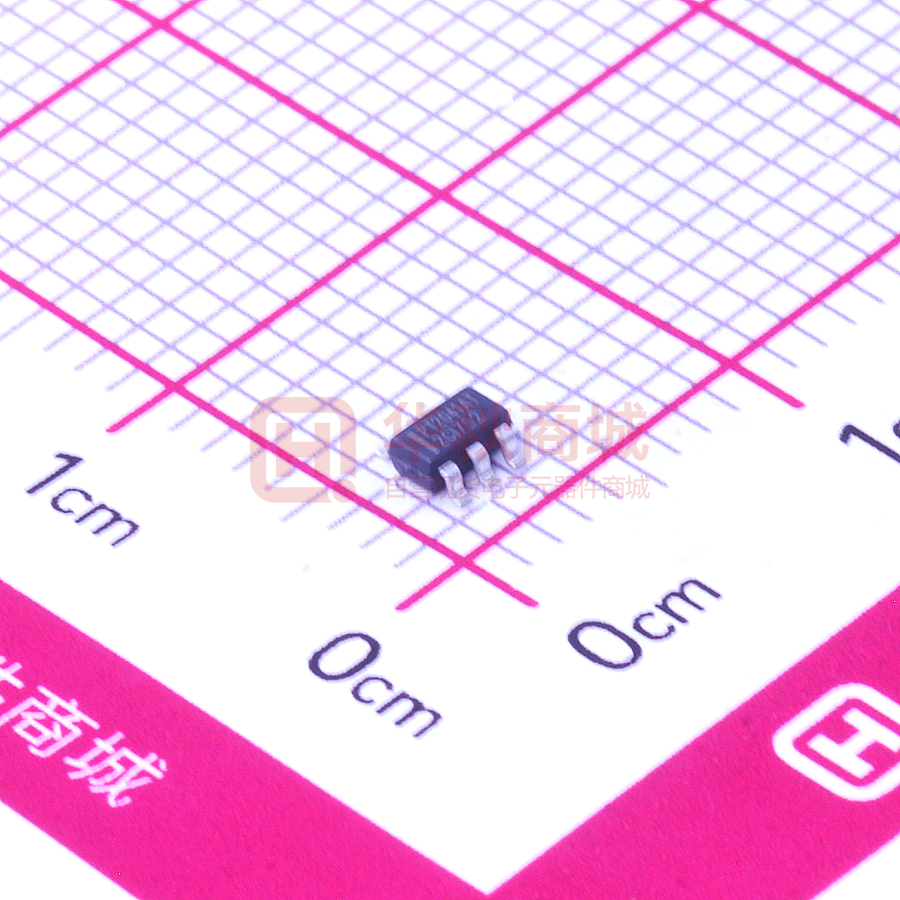

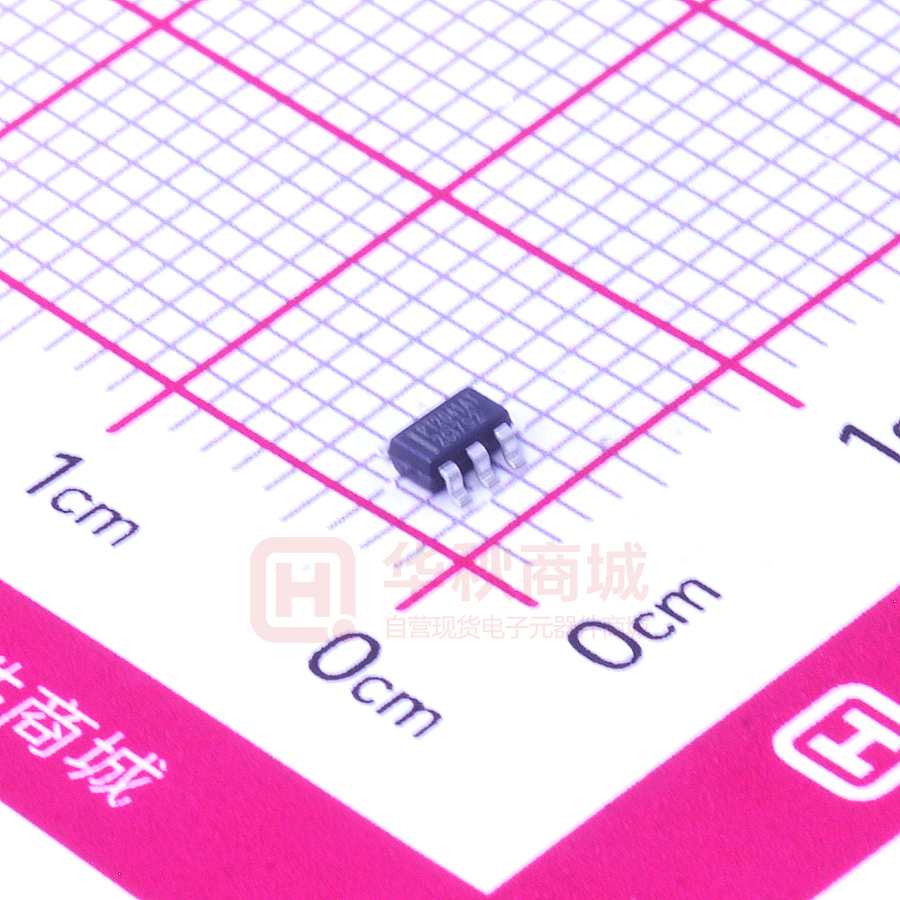

PT2041AT6
QC
6
TOG
5
VDD
4
AHLB
图 2 PT2041A SOT23-6 管脚示意图
1
VSS
2
QC
3
PT2041AD6
TCH
6
AHLB
5
VDD
4
TOG
图 3 PT2041A DFN2x2-6L 管脚示意图
注:引脚布局与 SOT23-6 反向
1
TCH
2
PT2041 AD4
VDD
4
QC
3
VSS
图 4 PT2041A DFN1x1-4L 封装管脚示意图
注:固定为同步输出模式,输出高电平有效
www.pintengtech.com
版本号 V1.1
3 / 12
PT2041A
规格书
表 1 引脚说明表
序号
管脚
I/O
描述
SOT23-6
DFN2x2-6L
DFN1x1-4L
名称
类型
1
3
4
QC
O
输出脚,CMOS输出
2
2
3
VSS
P
地
3
1
2
TCH
I
触摸感应输入
4
6
/
AHLB
I-PL
5
5
1
VDD
P
输出高电平有效或低电平有效选择
0(默认值):高电平有效;1:低电平有效
电源
输出模式选择
6
4
/
TOG
I-PL
0(默认值):同步输出;
1:锁存(toggle)输出
引脚类型:
I:
CMOS 输入
O:
CMOS 输出
I/O:
CMOS 输入/输出
P:
电源/接地
I-PH: CMOS 输入内置上拉电阻
I-PL:
CMOS 输入内置下拉电阻
www.pintengtech.com
版本号 V1.1
4 / 12
PT2041A
规格书
5.
功能描述
5.1 输出模式和选项脚位
AHLB 和 TOG 选项脚位为锁存类型:上电默认状态为 0,若上电前管脚被接至 VDD,则上电后状态
变为 1,且不会有电流漏电。
TOG
脚位:选择同步输出或锁存(toggle)输出。
AHLB 脚位:选择 CMOS 输出高电平有效或低电平有效。
QC 脚(CMOS 输出)选项特性:
端口 QC 选项特性
TOG
AHLB
0
0
同步模式、CMOS 高电平有效
0
1
同步模式、CMOS 低电平有效
1
0
锁存(toggle)输出,上电状态=0
1
1
锁存(toggle)输出,上电状态=1
5.2 按键最长输出时间
若有物体覆盖触摸盘或环境突然变化,可能导致触摸检测持续有效。IC 内部触控算法检测到输出有
效持续时间达到设定值 16S(±30%)时,系统会回到上电初始状态,且输出变为无效。
5.3 低功耗模式
PT2041A 在低功耗模式下运行,可节省功耗,在此模式下侦测到按键触摸后会切换至快速模式,直
到按键触摸释放,并保持约 10 秒快速模式,然后返回低功耗模式。
Fast mode
timing
Low Power
mode timing
Low Power
mode timing
Low Power
mode timing
Fast mode
timing
VDD
TCH
VSS
-125ms
-16ms
POSSIBLE KEY TOUCH KEY RELEASE
(NOT REALLY TOUCH)
-125ms
-16ms
KEY TOUCH
ABOUT 10 SEC
-125ms
KEY RELEASE
VDD
QC
VSS
图 5 时序图
5.4 灵敏度调整
IC 触摸管脚上的等效电容大小会影响灵敏度,灵敏度调整必须符合 PCB 的实际应用,下面是一些调
整灵敏度的方法:
1) 调整触摸盘大小:
在其它条件不变的情况下,使用较大的触摸盘尺寸可增加灵敏度,反之则会降低灵敏度;但触摸
盘尺寸必须在有效范围内。
2) 调整介质面板厚度:
在其它条件不变的情况下,使用较薄的介质可增加灵敏度,反之则会降低灵敏度。
3) 调整 Cs 电容值
在其它条件不变的情况下,触摸盘上未接对地 Cs 电容时,灵敏度最高,反之 Cs 电容越大灵敏
度变低,Cs 电容可用范围:(1≦Cs≦50pF)。
www.pintengtech.com
版本号 V1.1
5 / 12
PT2041A
规格书
6.
应用电路
图 6 电路示意图
注:
1) 在 PCB 上从触摸盘到 TCH 脚的走线越短越好,且触摸走线与其它走线不得平行或交叉。
2) 电源供电必须稳定,若电源电压发生快速漂移或跳变,可能造成灵敏度异常或误检测。
3) 覆盖在 PCB 上的介质,不得含有金属或导电组件成份﹐表面涂料亦同样要求。
4) 必须在 VDD 和 GND 间使用 C1 电容(104 或更大容量);且应采取与 IC 的 VDD 和 GND 管脚
最短距离布线。
5) 可利用 Cs 电容调整灵敏度,Cs 电容值越小灵敏度越高,灵敏度调整必须根据实际应用的 PCB
来做调整,Cs 电容值的范围为 1~50pF。
6) 调整灵敏度的电容(Cs)必须选用较小的温度系数及较稳定的电容器,如 X7R、NPO。针对触
摸应用,建议选择 NPO 电容器,以降低因温度变化而影响灵敏度。
www.pintengtech.com
版本号 V1.1
6 / 12
PT2041A
规格书
7.
电气特性
7.1 电气特性极限参数
表 2 极限参数
参数
标号
条件
范围
单位
供电电压
V DD
-
-0 to +5.5
V
输入电压
VI
所有 I/O口
-0.3 to V DD +0.3
V
工作温度
TA
-
-40~ +85
℃
储藏温度
T STG
-
-50~ +125
℃
芯片抗静电强度HBM
ESD
2
KV
7.2 直流特性
表 3 如无特殊说明 V DD=2.4V~5.5V,Temp=25ºC
参数
标号
工作电压
V DD
输入高电压
VIH
输入低电压
VIL
条件
最小值
典型值
最大值
单位
2.4
3
5.5
V
V DD =5V,AHLB
0.75*VDD
1.0*VDD
V DD =5V,TOG
0.4*VDD
1.0*VDD
V DD =5V,AHLB
0
0.25*VDD
V DD =5V,TOG
0
0.15*VDD
V
V
输出拉电流
I OH
V DD =3V, VOH=2.1V
2
mA
输出灌电流
I OL
V DD =3V, VOL=0.9V
15
mA
下拉电阻
RPL
V DD =3V(TOG、AHLB)
输出响应时间
TR
ISB
36
40
V DD =3V、低功耗模式
200
载)
Kohm
ms
2
2.5
uA
V DD =3V,快速模式(无负载)
www.pintengtech.com
30
V DD =3V、快速模式
V DD =3V,低功耗模式(无负
工作电流
24
版本号 V1.1
20
25
7 / 12
PT2041A
规格书
8.
封装信息
8.1 SOT23-6封装
图 7 SOT23-6 封装图
表 4 SOT23-6 封装尺寸
Unit:
mm
Symbol
Min
Typ
Max
Symbol
Min
Typ
Max
A
-
-
1.25
e
0.90
0.95
1.00
A1
0
-
0.15
e1
1.80
1.90
2.00
A2
1.00
1.10
1.20
L
0.35
0.45
0.60
A3
0.60
0.65
0.70
L1
0.59RET
B
0.36
-
0.50
L2
0.25BSC
b1
0.36
0.38
0.45
R
0.10
-
-
C
0.14
-
0.20
R1
0.10
-
0.20
c1
0.14
0.15
0.16
θ
0
-
8°
D
2.826
2.926
3.026
θ1
3°
5°
7°
E
2.60
2.80
3.00
θ2
6°
-
E1
1.526
1.626
1.726
www.pintengtech.com
版本号 V1.1
14°
8 / 12
PT2041A
规格书
8.2 DFN2x2-6L封装尺寸
图 8 DFN2x2-6L 封装图
表 5 DFN2x2-6L 封装尺寸
Unit:
mm
Symbol
Min
Typ
Max
Symbol
Min
Typ
Max
A
0.70
0.75
0.80
E2
0.75
0.80
0.85
A1
0.00
0.02
0.05
e
0.650BSC
b
0.30
0.35
0.40
Nd
1.300BSC
c
0.18
0.20
0.25
K
0.20
-
-
D
1.95
2.00
2.05
L
0.28
0.33
0.38
D2
1.25
1.30
1.35
h
0.15
0.20
0.25
E
1.95
2.00
2.05
www.pintengtech.com
版本号 V1.1
9 / 12
PT2041A
规格书
8.3 DFN2x2-6L编带信息
PIN1
D0
P1
P0
P2
E
T
F
W
θ
B0
K0
进料方向
D1
PIN1
A0
θ
DFN2*2-6L 印章示意
图 9 DFN2x2-6L 编带示意
表 6 DFN2x2-6L 编带尺寸
Unit:
mm
Symbol
Min
Typ
Max
Symbol
Min
Typ
Max
W
7.9
8.00
8.10
D1
-
1.00
1.10
A0
2.15
2.25
2.35
D0
-
1.50
1.60
B0
2.15
2.25
2.35
P0
3.90
4.00
4.10
K0
0.85
0.95
1.05
P1
3.90
4.00
4.10
E
1.65
1.75
1.85
P2
1.90
2.00
2.10
F
3.40
3.50
3.60
T
0.20
0.22
0.24
θ
www.pintengtech.com
版本号 V1.1
10°
10 / 12
PT2041A
规格书
8.4 DFN1x1-4L封装尺寸
图 10 DFN1x1-4L 封装图
表 7 DFN1x1-4L 封装尺寸
Unit:
mm
Symbol
Min
Typ
Max
Symbol
Min
Typ
Max
A
0.32
0.37
0.40
E2
0.43
0.48
0.53
A1
0.00
0.02
0.05
e
0.650 BSC
b
0.18
0.23
0.28
L1
0.205 REF
c
0.102 REF
D
0.95
1.00
1.05
D2
0.43
0.48
0.53
www.pintengtech.com
版本号 V1.1
E
0.95
1.00
1.05
L
0.20
0.25
0.30
11 / 12
PT2041A
规格书
8.5 DFN1x1-4L编带信息
PIN1
D0
P1
P0
P2
E
T
F
W
θ
B0
K0
进料方向
D1
PIN1
A0
θ
DFN1*1-4L 印章示意
图 11 DFN1x1-4L 编带示意
表 8 DFN1x1-4L 编带尺寸
Unit:
Symbol
Min
Typ
Max
Symbol
Min
Typ
Max
W
7.9
8.00
8.10
D1
-
0.7
0.8
A0
1.15
1.25
1.35
D0
-
1.50
1.60
B0
1.15
1.25
1.35
P0
3.90
4.00
4.10
K0
0.47
0.57
0.67
P1
3.90
4.00
4.10
E
1.65
1.75
1.85
P2
1.90
2.00
2.10
F
3.40
3.50
3.60
T
0.18
0.23
0.28
θ
9.
mm
6°
历史记录
版本号
修改记录
发布日期
V1.0
初版
2021-06-09
V1.1
更新DFN1*1-4L封装相关笔误
2021-09-23
www.pintengtech.com
版本号 V1.1
12 / 12
