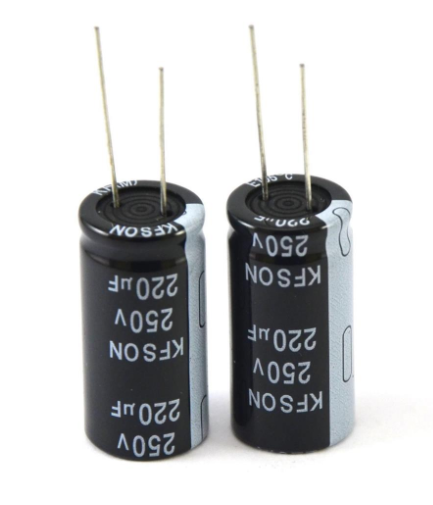

KF681M16022*35A

KFSON ALUMINUM ELECTROLYTIC CAPACITORS KF series ◆ Low impedance type ◆ Load life 2000-3000 Hrs at 105℃ ◆ RoHS Compliant Specifications 規格表 Ltem 項目 Operating Temperature Range 工作溫度範圍 Rated Voltage Range 額定電壓範圍 Capacitance Range 容量範圍 Performance Characteristics -40 to +105℃ -25 to +105℃ 100 VDC 160 to 450 VDC 100 to 1000 μF 22 to 680 μF Capacitance Tolerance 靜電容量偏差 Leakage Current 漏電流 ±20%（120Hz，+20℃） I≤0.03CV or 3uA I≤0.01CV or 3uA 1分鐘後讀數 2分鐘後讀數 I≤0.03CV I≤0.02CV rated voltage（V） 100 160 200 250 Dissipation Factor tanδ%（Max） 8 20 20 20 損耗角正切值 tanδ（%） Low Temperature Characteristics 低溫特性 特性參數 impedance ratio max 350 20 1分鐘後讀數 5分鐘後讀數 400 24 450 24 400 5 6 450 6 - 電容器最大阻抗比值 rated voltage（V） 100 Z(-25℃)/Z(+20℃) 2 Z(-40℃)/Z(+20℃) 3 160 200 250 350 3 3 3 5 6 6 6 6 105℃施加額定工作電壓和額定紋波電流驚下表規定時間，恢復到20℃後，產品應滿足以下要求 Load Life 使用壽命 Shelf Life 存儲特性 2000hours Time for 100V Time for 160-450V 3000hours Capacitance change ≤±20% of the initial value ≤200% of the specified value D.F。（tanδ） ≤ The specified value Leakage current 105℃放置1000小時，恢復到20℃後，產品應滿足以下性能要求 rated voltage（V） 100V 160-450V Capacitance change ≤±20% of the initial value ≤±20% of the initial value ≤200% of the specified value≤200% of the specified value D.F。（tanδ） ≤ The specified value ≤500% of the specified value Leakage current Diagram of Dimensions 外形尺寸圖 （mm） D Φ 13 16 18 22 25 P 5.0 7.5 7.5 10.0 12.5 d Φ 0.6 0.8 0.8 0.8 1.0 α （L＜20)1.5 (L≥20)2.0 KFSON ALUMINUM ELECTROLYTIC CAPACITORS KF series Standard Ratings Rated Voltage Rated Capacity V μF 220 270 330 100V 470 560 680 820 1000 100 120 150 180 220 270 160V 330 470 680 Size φD*L Rated ripple current mm mA 13*25 13*20 13*30 13*20 16*20 16*25 18*20 16*26 16*32 18*26 16*36 18*36 18*32 16*36 18*36 18*36 18*41 22*30 16*25 16*20 13*20 16*25 16*32 16*36 16*26 16*32 18*26 16*36 18*36 22*30 18*30 18*36 16*30 18*41 18*36 22*40 16*40 22*30 18*40 18*45 22*40 22*35 950 760 1120 936 1152 1440 1296 1340 1650 1508 1720 1790 1591 1591 1840 1900 1930 1726 540 432 351 560 710 760 593 729 666 820 990 1055 920 950 860 1180 1036 1207 1030 1090 1200 1200 1230 1207 Part NO. KF221M10113*25A KF221M10013*20A KF271M10013*30A KF331M10013*20A KF331M10016*20A KF331M10016*25A KF331M10018*20A KF471M10016*26A KF471M10016*32A KF471M10018*26A KF561M10016*36A KF681M10018*36A KF681M10018*32A KF681M10016*36A KF821M10018*36A KF102M10018*36A KF102M10018*41A KF102M10022*30A KF101M16016*25A KF101M16016*20A KF101M16013*20A KF121M16016*25A KF151M16016*32A KF181M16016*36A KF221M16016*26A KF221M16016*32A KF221M16018*26A KF221M16016*36A KF271M16018*36A KF331M16022*30A KF331M16018*30A KF331M16018*36A KF331M16016*30A KF331M16018*41A KF471M16018*36A KF471M16022*40A KF471M16016*40A KF471M16022*30A KF681M16018*40A KF681M16018*45A KF681M16022*40A KF681M16022*35A Ripple current （mA,rms）at 105℃ 120Hz KFSON ALUMINUM ELECTROLYTIC CAPACITORS KF series Standard Ratings Rated Voltage Rated Capacity V μF 68 100 120 150 180 200V 220 270 330 470 680 100 120 150 180 250V 220 330 470 680 Size φD*L Rated ripple current mm mA 13*25 13*20 13*25 16*25 16*25 16*32 16*26 16*36 18*32 16*36 18*36 18*35 18*41 22*40 25*35 22*40 25*35 16*26 16*32 18*26 18*20 16*32 18*26 18*32 22*25 16*36 22*25 18*32 18*32 18*36 18*40 22*30 22*36 18*40 22*40 25*30 25*36 25*42 25*42 450 360 365 540 560 710 576 760 820 820 990 980 1080 1100 1063 1110 1070 548 675 617 475 692 610 750 716 750 792 830 850 950 1060 973 1160 1065 1080 1070 1095 1100 1112 Part NO. KF680M20013*25A KF680M20013*20A KF101M20013*25A KF101M20016*25A KF121M20016*25A KF151M20016*32A KF151M20016*26A KF181M20016*36A KF221M20018*32A KF221M20016*36A KF271M20018*36A KF331M20018*35A KF331M20018*41A KF471M20022*40A KF471M20025*35A KF681M20022*40A KF681M20025*35A KF101M25016*26A KF101M25016*32A KF101M25018*26A KF101M25018*20A KF121M25016*32A KF151M25018*26A KF151M25018*32A KF151M25022*25A KF151M25016*36A KF181M25022*25A KF181M25018*32A KF221M25018*32A KF221M25018*36A KF221M25018*40A KF221M25022*30A KF221M25022*36A KF331M25018*40A KF331M25022*40A KF331M25025*30A KF471M25025*36A KF471M25025*42A KF681M25025*42A Ripple current （mA,rms）at 105℃ 120Hz KFSON ALUMINUM ELECTROLYTIC CAPACITORS KF series Standard Ratings Size φD*L Rated ripple current Rated Voltage Rated Capacity V μF mm mA 22 33 47 68 100 120 150 22 33 47 68 13*20 13*20 16*25 16*32 18*36 18*36 18*41 13*20 13*25 16*25 16*32 18*32 18*36 18*40 22*30 18*32 18*36 22*32 18*40 18*40 22*40 22*40 25*40 13*25 13*20 16*25 16*36 16*35 18*26 18*36 18*32 18*36 22*30 18*32 18*36 22*35 18*40 22*36 220 263 389 475 481 525 560 295 440 580 800 800 900 950 916 800 926 956 970 975 1010 1050 1080 320 256 460 650 656 548 760 782 880 890 790 800 795 800 800 350V 100 400V 120 150 180 220 22 33 47 68 450V 100 120 150 Part NO. KF220M35013*20A KF330M35013*20A KF470M35016*25A KF680M35016*32A KF101M35018*36A KF121M35018*36A KF151M35018*41A KF220M40013*20A KF330M40013*25A KF470M40016*25A KF680M40016*32A KF101M40018*32A KF101M40018*36A KF101M40018*40A KF101M40022*30A KF121M40018*32A KF121M40018*36A KF151M40022*32A KF151M40018*40A KF181M40018*40A KF181M40022*40A KF221M40022*40A KF221M40025*40A KF220M45013*25A KF220M45013*20A KF330M45016*25A KF470M45016*36A KF680M45016*35A KF680M45018*26A KF680M45018*36A KF101M45018*32A KF101M45018*36A KF101M45022*30A KF121M45018*32A KF121M45018*36A KF121M45022*35A KF151M45018*40A KF151M45022*36A Ripple current （mA,rms）at 105℃ 120Hz
